Ključi, vrata, okna29Zunanja ogledala
Konveksna oblika Izbočeno zunanje ogledalo vsebuje
asferično območje, ki zmanjšuje
mrtve točke. Zaradi rahlega
popačenja so objekti v ogledalu videti
manjši in je zato nekoliko težje oceniti razdaljo med Vašim vozilom in
vozilom za Vami.
Električna nastavitevIzberite želeno zunanje ogledalo z
obratom stikala v levo (L) ali desno
(R) . Za nastavitev ogledala
pomaknite stikalo v ustrezen položaj.
V položaju 0 ni izbrano nobeno
ogledalo.
Preklopljiva ogledala
Zaradi varnosti pešcev se zunanji
ogledali pri naletu na oviro, ki utegne
biti tudi posledica nesreče, preklopita iz običajnega položaja navznoter. V
prvotni položaj ju spravite z rahlim
potiskom ohišja ogledala navzven.
Električni preklop
Obrnite stikalo v 0, nato pritisnite
stikalo navzdol. Obe zunanji ogledali
se preklopita.
S ponovnim pritiskom stikala se obe
ogledali se preklopita v položaj za vožnjo.
Če električno preklopno ogledalo
preklopimo navzven ročno, se pri
pritisku stikala pomakne naprej le
drugo ogledalo.
Page 32 of 255
30Ključi, vrata, oknaOgrevana ogledala
Pritisnite tipko Ü.
Vključeno stanje označuje LED dioda v tipki.
Ogrevanje deluje pri obratujočem
motorju in se samodejno izklopi po
kratkem času.
Notranje ogledalo
Ročna zatemnitev
Z ročico na spodnji strani lahko
premaknete ogledalo v položaj, ki
ponoči zmanjša bleščanje žarometov vozil za Vami.
Samodejna zatemnitev
Bleščanje žarometov vozil za Vami seponoči samodejno zasenči.
Page 33 of 255
Ključi, vrata, okna31Stekla
Vetrobransko steklo Termo-odbojno vetrobransko
steklo Termo-odbojno vetrobransko steklo
ima premaz, ki odbija sončne žarke.
Pri tem lahko pride tudi do
neželenega odboja podatkovnih
signalov, npr. na cestninskih
postajah.
Označena območja na
vetrobranskem steklu nimajo
posebnega premaza. Naprave za
elektronsko beleženje podatkov in
plačila pristojbin, morajo biti
nameščene v teh območjih. Drugače
lahko pride do motenj pri beleženju
podatkov.
Nalepke na vetrobranskem
steklu Ne lepite vinjet ali podobnih nalepk na
vetrobransko steklo v območju
notranjega ogledala. Vinjeta ali
nalepka bi lahko ovirala območje
zaznavanja senzorja in vidno
območje kamere v ohišju ogledala.
Električno pomična stekla9 Opozorilo
Pri pomiku stekel bodite previdni.
Nevarnost telesnih poškodb,
posebej pazite na otroke!
Okna in streho zapirajte le tako, da
postopek ves čas pozorno
opazujete. Pazite, da med
dviganjem stekel koga ali česa ne priprete.
Upravljanje je možno, ko je stikalo za
vžig v položaju 1 ali 2 (kontakt
vključen) 3 139.
Napajanje ostane izključeno 3 139.
Za odpiranje želenega okna pritisnite
ustrezno stikalo in za zapiranje okna
stikalo potegnite.
Rahel pritisk ali poteg stikala do
rahlega upora: steklo se dviga ali
spušča, dokler pritiskate ali
privzdigujete stikalo.
Močnejši pritisk ali poteg stikala prek
rahlega upora ter nato sprostitev
stikala: steklo se samodejno dviga ali
Page 34 of 255
32Ključi, vrata, okna
spušča z varnostno funkcijo. Za
ustavitev pomika premaknite stikalo
še enkrat v isto smer.
Osrednje stikalo ,
Stikalo v sredinski konzoli za
upravljanje vseh oken.
Za samodejno odpiranje vseh oken
pritisnite stikalo ,.
Za samodejno zapiranje vseh oken povlecite stikalo ,.
Varnostna funkcija
Če steklo med samodejnim
dviganjem naleti na oviro nad sredino
okna, se takoj ustavi in spet nekoliko spusti.
Preprečitev varnostne funkcije V primeru težav z zapiranjem zaradi
zmrzali ipd. vključite kontakt vžiga,
nato pa pritisnite stikalo do prve
stopnje in ga zadržite. Steklo se
pomika navzgor z onemogočeno
varnostno funkcijo. Če želite pomik
ustaviti, stikalo sprostite.
Udobno daljinsko upravljanje Okna in platneno zložljivo streho je
mogoče upravljati daljinsko izven
vozila.
Odpiranje
■ Enkratni kratek pritisk na tipko c:
odklenejo se vrata.
■ Dodatni pritisk na tipko c v trajanju
več kot dveh sekund: okna se
samodejno spustijo. Daljši pritisk
na tipko c: odpre se platnena
zložljiva streha. Držite pritisnjeno
tipko, dokler ni platnena zložljiva
streha povsem odprta.
Če med odpiranjem platnene zložljive
strehe spustite tipko: pomik se ustavi
za 10 sekund; odpiranje se nadaljuje, če tipko pritisnete še enkrat.
Page 35 of 255
Ključi, vrata, okna33
Zapiranje■ Enkraten kratek pritisk na tipko e:
zaklenejo se vrata.
■ Ponovni, daljši pritisk na tipko e:
platnena zložljiva streha in okna se
zaprejo. Držite pritisnjeno tipko,
dokler ni platnena zložljiva streha
povsem zaprta.
Če med zapiranjem platnene
zložljive strehe spustite tipko:
pomik se ustavi za 10 sekund;
zapiranje se nadaljuje, če tipko
pritisnete še enkrat.
■ Če je platnena zložljiva streha zaprta in so okna odprta: za
zapiranje oken pritisnite tipko e za
dve sekundi.
Potrditev
Ko se platnena zložljiva streha
povsem odpre ali zapre, se na kratko vključi opozorilno utripanje
smernikov.Preobremenitev
Pri preobremenitvi sistema (npr. prineprestanem odpiranju/zapiranju
oken) se napajanje elektromotorjev
za pomik stekel za kratek čas
samodejno prekine.
Programiranje elektronike za
samodejni pomik stekel
Če se stekla ne pomikajo samodejno
(npr. po odklopu akumulatorja), se na
voznikovem informacijskem zaslonu
prikaže opozorilo.
Opozorila in obvestila o vozilu
3 105.
Vklopite elektroniko okna za vsako
okno, začnite pa na zadnji oknih
takole:
1. Platnena zložljiva streha mora biti
zaprta.
2. Zaprite vrata.
3. Vključite kontakt.
4. Povlecite stikalo do druge stopnje, dokler se okno ne začne
zapirati in zadržite stikalo v tem
položaju še 4 sekunde.5. Povlecite stikalo do druge stopnje, dokler se okno ne začne
samodejno odpirati.
6. Ponovite postopek za vsako okno.
Ogrevano zadnje okno
Pritisnite tipko Ü.
Vključeno stanje označuje LED dioda v tipki.
Ogrevanje deluje pri obratujočem
motorju in se samodejno izklopi po
kratkem času.
Page 36 of 255
34Ključi, vrata, okna
Če odprete platneno zložljivo streho,
se ogrevano zadnje steklo izključi.
Senčniki
Za zaščito pred bleščanjem lahko
preklopite senčnike navzdol ali
vstran.
Med vožnjo morajo biti pokrovi
kozmetičnih ogledal v senčnikih
zaprti.
Držalo za vstopnice se nahaja na
hrbtni strani senčnika.Streha
Platnena zložljiva streha9 Opozorilo
S platneno zložljivo streho
upravljajte previdno. Nevarnost
poškodb! Opazujte potek pomika
na zadnji in na bočnih straneh
vozila.
Prepričajte se, da ni nevarnosti
stisnjenja ob dele karoserije ali
predmete. Prepričajte se, da ni
nikogar v območju premikanja
platnene zložljive strehe ali
njenega pokrova. Nevarnost
poškodb!
Preverite višino, dolžino in širino
prostora, v katerem nameravate
odpirati/zapirati platneno zložljivo
streho (npr. v garažah ali če je
nameščen nosilec koles).
O tem opozorite tudi ostale
potnike v vozilu.
Preden zapustite vozilo, izvlecite ključ iz kontaktne ključavnice in s tem preprečite nepooblaščeno
odpiranje/zapiranje oken in
platnene zložljive strehe.
Upravljanje prek stikala v
sredinski konzoli Upravljanje je možno, ko je stikalo za
vžig v položaju 1 ali 2 (kontakt
vključen) 3 139.
Platneno zložljivo streho je mogoče
odpirati ali zapirati med vožnjo s
hitrostjo do 50 km/h.
Odpiranje platnene zložljive strehe
Page 37 of 255
Ključi, vrata, okna35
Povlecite stikalo in ga držite, da se
zložljiva platnena streha odpre do
konca in se njen pokrov zapre. Pri tem
se odprejo vsa okna.
Za zapiranje vseh oken povlecite
stikalo ,.
Zapiranje platnene zložljive strehe
Povlecite stikalo in ga držite, dokler
se zložljiva platnena streha in njen
pokrov ne zapreta do konca. Ko se
začnejo okna pomikati, spustite
stikalo; okna se zaprejo samodejno.
Pri tem se najprej odprejo vsa okna.
Potrditev pomika v končni položaj
Ko s stikalom v sredinski konzoli do
konca odprete ali zaprete platneno
zložljivo streho, se oglasi potrditveni
zvočni signal.
Upravljanje prek daljinskega upravljalnika
Odpiranje platnene zložljive strehe
Držite tipko c pritisnjeno, da se
zložljiva platnena streha odpre do
konca in se njen pokrov zapre. Pri tem
se odprejo vsa okna.
Zapiranje platnene zložljive strehe
Držite tipko e pritisnjeno, dokler se
zložljiva platnena streha, njen pokrov in okna ne zaprejo do konca. Pri tem
se najprej odprejo vsa okna.
Potrditev pomika v končni položaj
Ko se zložljiva platnena streha z
daljinskim upravljanjem povsem
odpre ali zapre, se na kratko vključi
opozorilno utripanje smernikov.
Page 38 of 255
36Ključi, vrata, okna
Varnostna ustavitevTipka na daljinskem upravljalniku ali
stikalo v sredinski konzoli mora biti
pritisnjena, dokler zložljiva platnena
streha ne doseže ustreznega
končnega položaja. Če tipko ali
stikalo med pomikom platnene
zložljive strehe spustite, se le-ta v
trenutku ustavi. Zložljiva platnena
streha ostane v vmesnem položaju le
določen čas. Ko ta čas poteče, se
oglasi zvočno opozorilo, hidravlični
tlak v sistemu upade in zložljiva
platnena streha se lahko začne
samodejno pomikati. Če še enkrat
pritisnete tipko ali stikalo, se pomik nadaljuje.
Zahteve za upravljanje ■ Vozilo stoji na mestu ali hitrost vožnje ne presega 50 km/h.
■ Predel prtljažnika je zložen, prehodna loputa je zaprta 3 73.
■ Pokrov platnene zložljive strehe je zavarovan v zaprtem položaju.
■ Pokrov prtljažnika je povsem zaprt.
■ Zunanja temperatura ni nižja od -7 °C pri odpiranju ali -10 °C pri
zapiranju.
■ Napetost akumulatorja vozila je zadostna.
■ Sistem ni preobremenjen zaradi nenehne uporabe (največ 5
dokončanih ciklov, izvršenih
zaporedoma).Če katera od navedenih zahtev ni
izpolnjena, se glasi zvočno
opozorilo in se prikaže sporočilo na voznikovem informacijskem
zaslonu. Zložljiva platnena streha
se po pritisku na stikalo ne odpre ali zapre.
■ Pred zadnjim steklom ali v gibalnem območju platnene
zložljive strehe in pokrova platnene
zložljive strehe ne sme biti
nobenega predmeta.
Če samodejni pomik pri odprti
platneni zložljivi strehi ne deluje,
uporabite ročni način zapiranja
Page 39 of 255
Ključi, vrata, okna37
skladno z opisom "Ročno zapiranje v
primeru sistemske napake" v
nadaljevanju.
Splošni nasveti Opomba■ Funkcijsko stikalo držite pritisnjeno, dokler se ne oglasi
zvočni signal ali dokler se ne
vključi kratko opozorilno utripanje
smernikov, ki potrdi, da je
platnena zložljiva streha povsem
odprta ali zaprta.
■ Platneno zložljivo streho lahko zadržite v vmesnem položaju in
tako omogočite lažje čiščenje
vmesnih prostorov in tesnil. Pomik
platnene zložljive strehe lahko s pritiskom na stikalo v sredinski
konzoli ustavite v vmesnem
položaju za največ 7 minut,
medtem ko je kontakt vključen. Ko ta čas poteče, se oglasi zvočno
opozorilo, hidravlični tlak v
sistemu se zniža in platnena
zložljiva streha se lahko začne
samodejno pomikati.■ Ne odpirajte platnene zložljive strehe v mokrem, poledenelem aliumazanem stanju.
■ Pomikanje platnene zložljive strehe na neravnih tleh lahko vodi
do napak ali poškodb.
■ Nega vozila 3 227.
Ročno zapiranje v primeru
sistemske napake
V primeru napake elektro-
hidravličnega proženja, lahko odprto
platneno zložljivo streho zaprete
ročno.Oglasi se zvočno opozorilo in prikaže
se sporočilo na voznikovem
informacijskem zaslonu.Svarilo
Močno priporočamo, da platneno
zložljivo streho ročno zložita dve
osebi.
Z ročnim načinom je streho
dovoljeno samo zapreti.
Pred začetkom upravljanja v celoti preberite opis v nadaljevanju.
Ne zapirajte strehe ročno, če je
vozilo parkirano na klancu ali
pobočju.
Pred začetkom upravljanja
odstranite veliko vetrno mrežo.
Ko platneno zložljivo streho
zaprete, odpeljite vozilo v servisno delavnico na popravilo strehe.

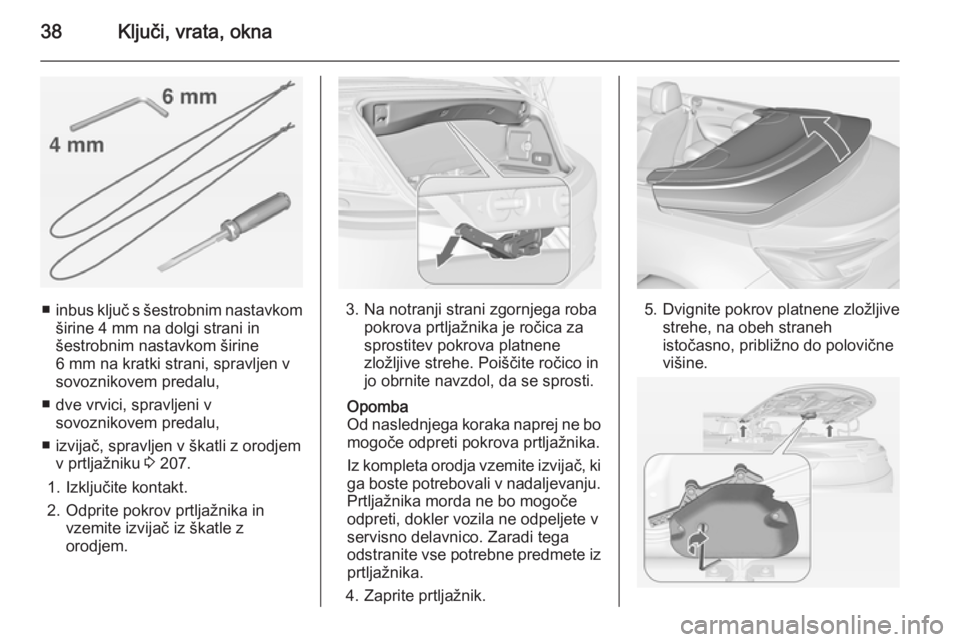

Za ročni pomik si pripravite naslednje
orodje:
Page 40 of 255
38Ključi, vrata, okna
■inbus ključ s šestrobnim nastavkom
širine 4 mm na dolgi strani in
šestrobnim nastavkom širine
6 mm na kratki strani, spravljen v sovoznikovem predalu,
■ dve vrvici, spravljeni v sovoznikovem predalu,
■ izvijač, spravljen v škatli z orodjem v prtljažniku 3 207.
1. Izključite kontakt.
2. Odprite pokrov prtljažnika in vzemite izvijač iz škatle z
orodjem.3. Na notranji strani zgornjega roba pokrova prtljažnika je ročica za
sprostitev pokrova platnene
zložljive strehe. Poiščite ročico in
jo obrnite navzdol, da se sprosti.
Opomba
Od naslednjega koraka naprej ne bo mogoče odpreti pokrova prtljažnika.
Iz kompleta orodja vzemite izvijač, ki ga boste potrebovali v nadaljevanju.
Prtljažnika morda ne bo mogoče
odpreti, dokler vozila ne odpeljete v
servisno delavnico. Zaradi tega
odstranite vse potrebne predmete iz prtljažnika.
4. Zaprite prtljažnik.5. Dvignite pokrov platnene zložljive strehe, na obeh straneh
istočasno, približno do polovične
višine.
