Page 41 of 255

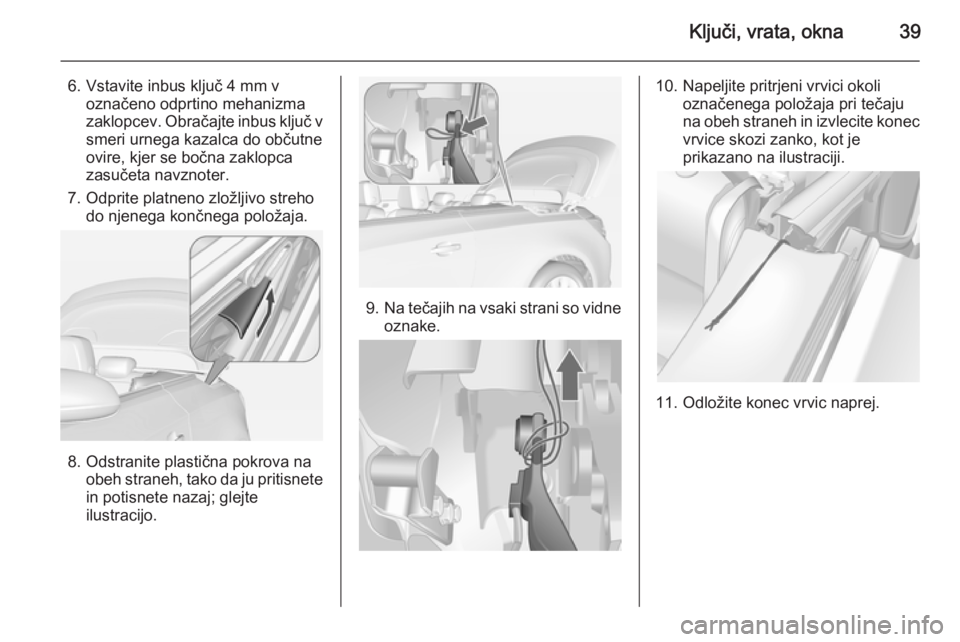

Ključi, vrata, okna39
6. Vstavite inbus ključ 4 mm voznačeno odprtino mehanizma
zaklopcev. Obračajte inbus ključ v
smeri urnega kazalca do občutne
ovire, kjer se bočna zaklopca
zasučeta navznoter.
7. Odprite platneno zložljivo streho do njenega končnega položaja.
8. Odstranite plastična pokrova naobeh straneh, tako da ju pritisnete
in potisnete nazaj; glejte
ilustracijo.
9. Na tečajih na vsaki strani so vidne
oznake.
10. Napeljite pritrjeni vrvici okoli označenega položaja pri tečaju
na obeh straneh in izvlecite konec vrvice skozi zanko, kot je
prikazano na ilustraciji.
11. Odložite konec vrvic naprej.
Page 42 of 255

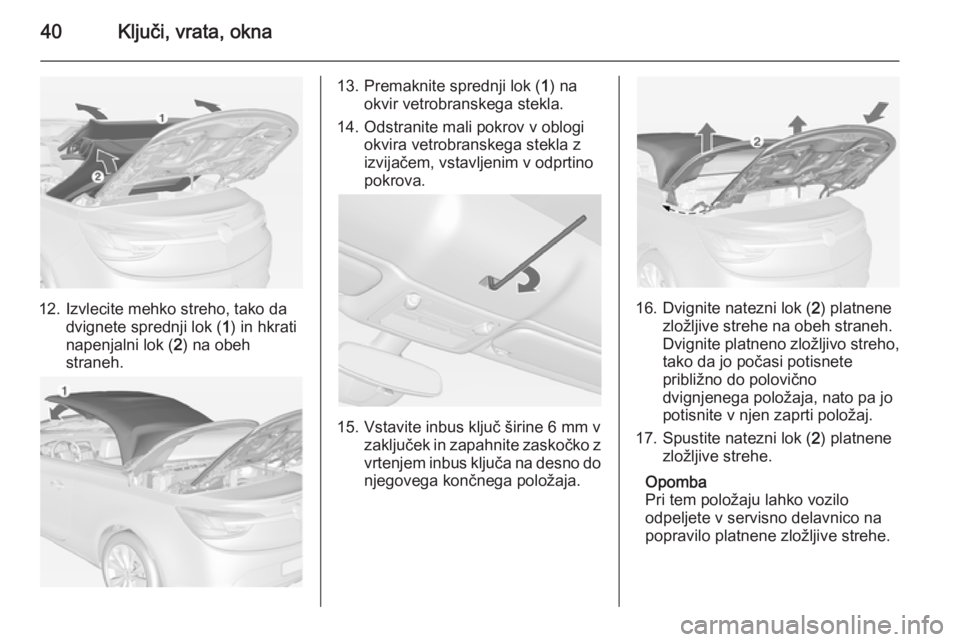

40Ključi, vrata, okna
12. Izvlecite mehko streho, tako dadvignete sprednji lok ( 1) in hkrati
napenjalni lok ( 2) na obeh
straneh.
13. Premaknite sprednji lok ( 1) na
okvir vetrobranskega stekla.
14. Odstranite mali pokrov v oblogi okvira vetrobranskega stekla z
izvijačem, vstavljenim v odprtino
pokrova.
15. Vstavite inbus ključ širine 6 mm v zaključek in zapahnite zaskočko zvrtenjem inbus ključa na desno do
njegovega končnega položaja.
16. Dvignite natezni lok ( 2) platnene
zložljive strehe na obeh straneh.
Dvignite platneno zložljivo streho,
tako da jo počasi potisnete
približno do polovično
dvignjenega položaja, nato pa jo potisnite v njen zaprti položaj.
17. Spustite natezni lok ( 2) platnene
zložljive strehe.
Opomba
Pri tem položaju lahko vozilo
odpeljete v servisno delavnico na
popravilo platnene zložljive strehe.
Page 43 of 255

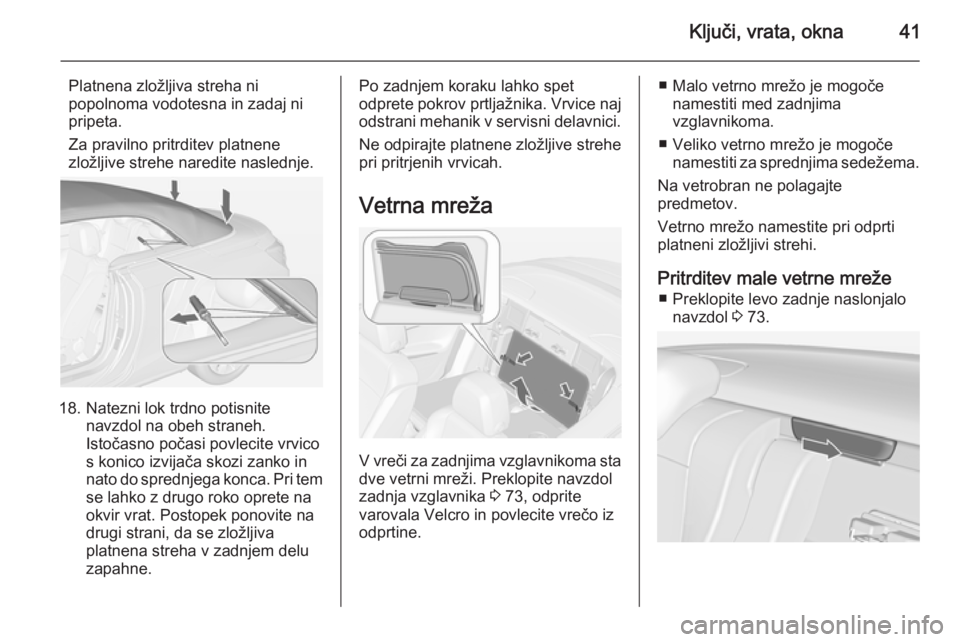

Ključi, vrata, okna41
Platnena zložljiva streha ni
popolnoma vodotesna in zadaj ni
pripeta.
Za pravilno pritrditev platnene
zložljive strehe naredite naslednje.
18. Natezni lok trdno potisnite navzdol na obeh straneh.
Istočasno počasi povlecite vrvico
s konico izvijača skozi zanko in
nato do sprednjega konca. Pri tem
se lahko z drugo roko oprete na
okvir vrat. Postopek ponovite na
drugi strani, da se zložljiva
platnena streha v zadnjem delu
zapahne.
Po zadnjem koraku lahko spet
odprete pokrov prtljažnika. Vrvice naj
odstrani mehanik v servisni delavnici.
Ne odpirajte platnene zložljive strehe
pri pritrjenih vrvicah.
Vetrna mreža
V vreči za zadnjima vzglavnikoma sta dve vetrni mreži. Preklopite navzdol
zadnja vzglavnika 3 73, odprite
varovala Velcro in povlecite vrečo iz
odprtine.
■ Malo vetrno mrežo je mogoče namestiti med zadnjima
vzglavnikoma.
■ Veliko vetrno mrežo je mogoče namestiti za sprednjima sedežema.
Na vetrobran ne polagajte
predmetov.
Vetrno mrežo namestite pri odprti
platneni zložljivi strehi.
Pritrditev male vetrne mreže ■ Preklopite levo zadnje naslonjalo navzdol 3 73.
Page 44 of 255

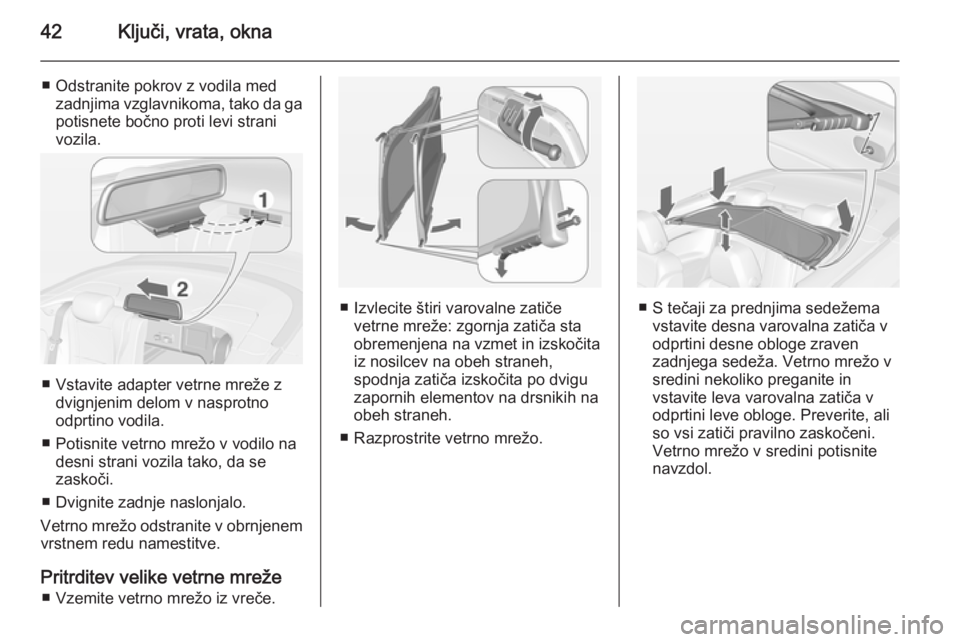

42Ključi, vrata, okna
■ Odstranite pokrov z vodila medzadnjima vzglavnikoma, tako da gapotisnete bočno proti levi strani
vozila.
■ Vstavite adapter vetrne mreže z dvignjenim delom v nasprotno
odprtino vodila.
■ Potisnite vetrno mrežo v vodilo na desni strani vozila tako, da se
zaskoči.
■ Dvignite zadnje naslonjalo.
Vetrno mrežo odstranite v obrnjenem vrstnem redu namestitve.
Pritrditev velike vetrne mreže ■ Vzemite vetrno mrežo iz vreče.
■ Izvlecite štiri varovalne zatiče vetrne mreže: zgornja zatiča sta
obremenjena na vzmet in izskočita
iz nosilcev na obeh straneh,
spodnja zatiča izskočita po dvigu
zapornih elementov na drsnikih na
obeh straneh.
■ Razprostrite vetrno mrežo.■ S tečaji za prednjima sedežema vstavite desna varovalna zatiča v
odprtini desne obloge zraven
zadnjega sedeža. Vetrno mrežo v
sredini nekoliko preganite in
vstavite leva varovalna zatiča v
odprtini leve obloge. Preverite, ali
so vsi zatiči pravilno zaskočeni.
Vetrno mrežo v sredini potisnite
navzdol.
Page 45 of 255

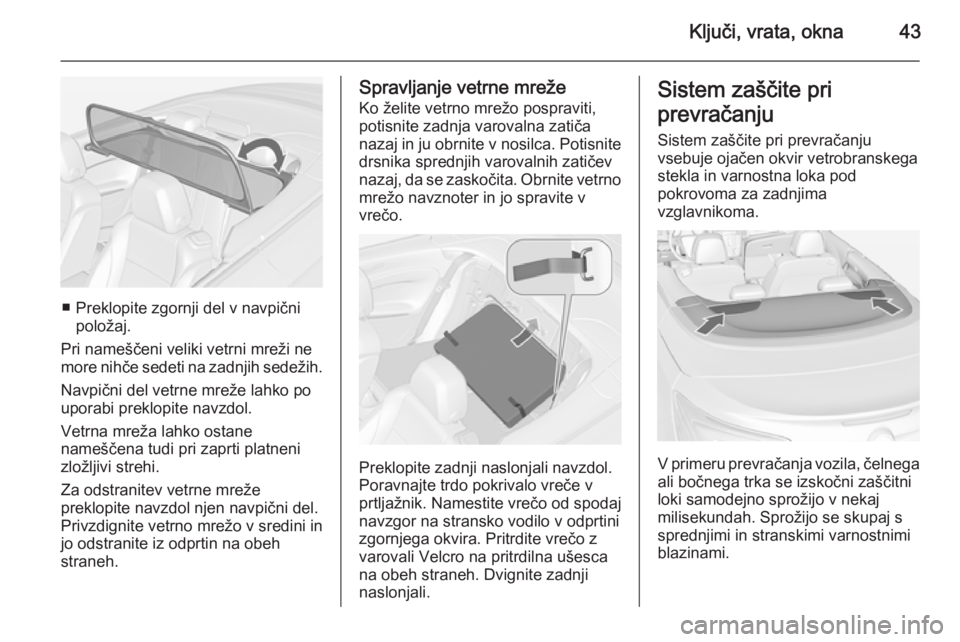

Ključi, vrata, okna43
■ Preklopite zgornji del v navpičnipoložaj.
Pri nameščeni veliki vetrni mreži ne
more nihče sedeti na zadnjih sedežih.
Navpični del vetrne mreže lahko po
uporabi preklopite navzdol.
Vetrna mreža lahko ostane
nameščena tudi pri zaprti platneni
zložljivi strehi.
Za odstranitev vetrne mreže
preklopite navzdol njen navpični del.
Privzdignite vetrno mrežo v sredini in
jo odstranite iz odprtin na obeh
straneh.
Spravljanje vetrne mreže
Ko želite vetrno mrežo pospraviti,
potisnite zadnja varovalna zatiča
nazaj in ju obrnite v nosilca. Potisnite
drsnika sprednjih varovalnih zatičev
nazaj, da se zaskočita. Obrnite vetrno
mrežo navznoter in jo spravite v
vrečo.
Preklopite zadnji naslonjali navzdol.
Poravnajte trdo pokrivalo vreče v
prtljažnik. Namestite vrečo od spodaj
navzgor na stransko vodilo v odprtini
zgornjega okvira. Pritrdite vrečo z
varovali Velcro na pritrdilna ušesca
na obeh straneh. Dvignite zadnji
naslonjali.
Sistem zaščite pri
prevračanju
Sistem zaščite pri prevračanju
vsebuje ojačen okvir vetrobranskega stekla in varnostna loka pod
pokrovoma za zadnjima
vzglavnikoma.
V primeru prevračanja vozila, čelnega ali bočnega trka se izskočni zaščitni
loki samodejno sprožijo v nekaj
milisekundah. Sprožijo se skupaj s
sprednjimi in stranskimi varnostnimi
blazinami.
Page 46 of 255
44Ključi, vrata, okna
Opomba
Na pokrove zaščitnih lokov (drogov)
za zadnjimi vzglavniki ne odlagajte
predmetov.
Kontrolna lučka sistemov varnostnih
blazin v sveti, če so loki bili sproženi.
Sprožijo se ne glede na to, ali je
platnena zložljiva streha odprta ali
zaprta.
Pomikanje platnene zložljiva strehe ni možno, če so loki že sproženi – v
zgornjem (zunanjem) položaju. Po
pritisku na stikalo se oglasi
neprekinjeno zvočno opozorilo in na
voznikovem informacijskem zaslonu
se prikaže sporočilo.
Page 47 of 255

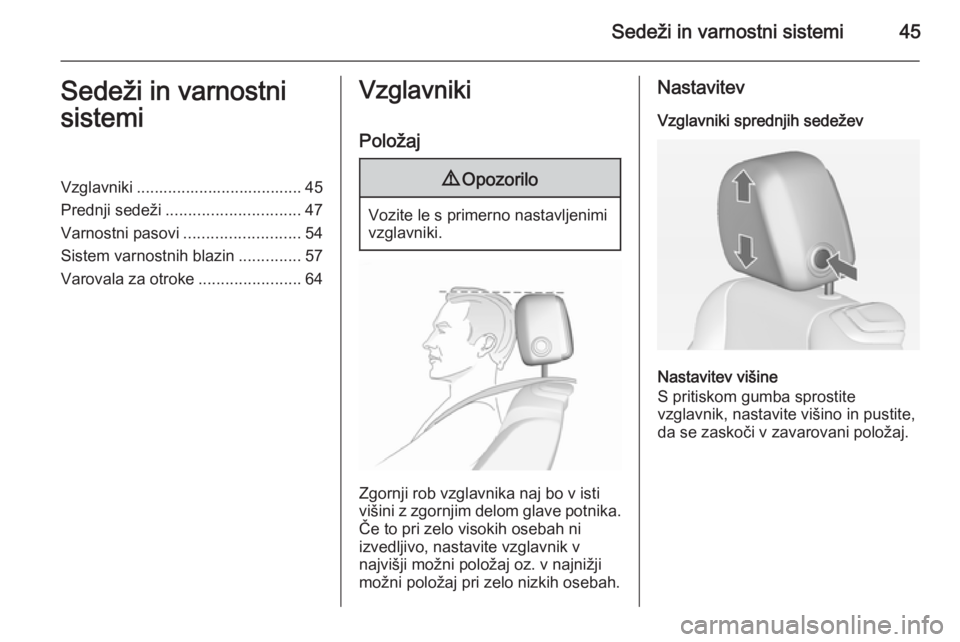

Sedeži in varnostni sistemi45Sedeži in varnostni
sistemiVzglavniki ..................................... 45 Prednji sedeži .............................. 47
Varnostni pasovi ..........................54
Sistem varnostnih blazin ..............57
Varovala za otroke .......................64Vzglavniki
Položaj9 Opozorilo
Vozite le s primerno nastavljenimi
vzglavniki.
Zgornji rob vzglavnika naj bo v isti
višini z zgornjim delom glave potnika.
Če to pri zelo visokih osebah ni
izvedljivo, nastavite vzglavnik v
najvišji možni položaj oz. v najnižji
možni položaj pri zelo nizkih osebah.
Nastavitev
Vzglavniki sprednjih sedežev
Nastavitev višine
S pritiskom gumba sprostite
vzglavnik, nastavite višino in pustite,
da se zaskoči v zavarovani položaj.
Page 48 of 255

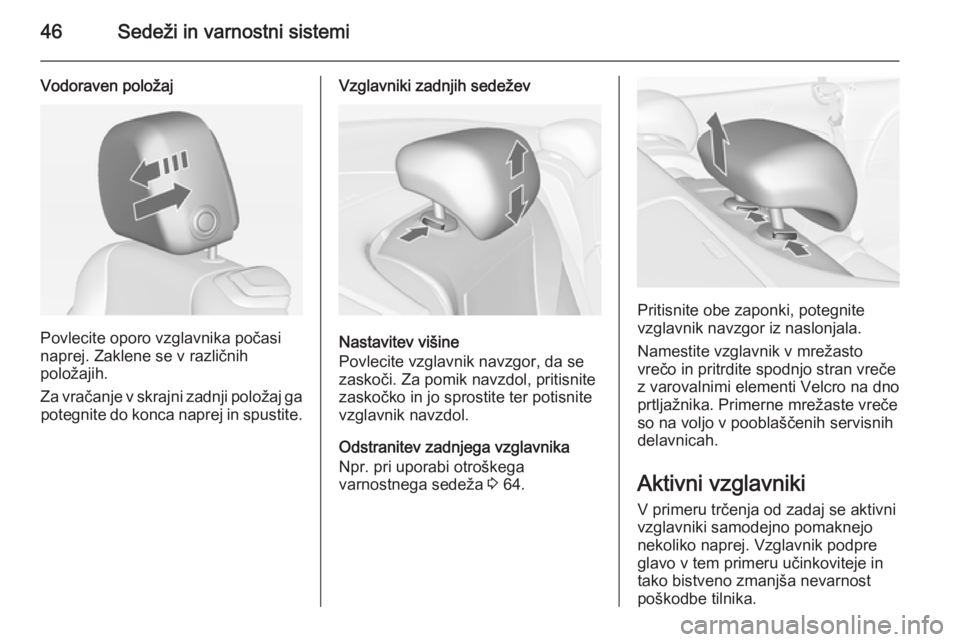

46Sedeži in varnostni sistemi
Vodoraven položaj
Povlecite oporo vzglavnika počasi
naprej. Zaklene se v različnih
položajih.
Za vračanje v skrajni zadnji položaj ga potegnite do konca naprej in spustite.
Vzglavniki zadnjih sedežev
Nastavitev višine
Povlecite vzglavnik navzgor, da se
zaskoči. Za pomik navzdol, pritisnite
zaskočko in jo sprostite ter potisnite
vzglavnik navzdol.
Odstranitev zadnjega vzglavnika
Npr. pri uporabi otroškega
varnostnega sedeža 3 64.
Pritisnite obe zaponki, potegnite
vzglavnik navzgor iz naslonjala.
Namestite vzglavnik v mrežasto
vrečo in pritrdite spodnjo stran vreče
z varovalnimi elementi Velcro na dno
prtljažnika. Primerne mrežaste vreče
so na voljo v pooblaščenih servisnih
delavnicah.
Aktivni vzglavniki
V primeru trčenja od zadaj se aktivni
vzglavniki samodejno pomaknejo
nekoliko naprej. Vzglavnik podpre
glavo v tem primeru učinkoviteje in
tako bistveno zmanjša nevarnost
poškodbe tilnika.
Page 49 of 255

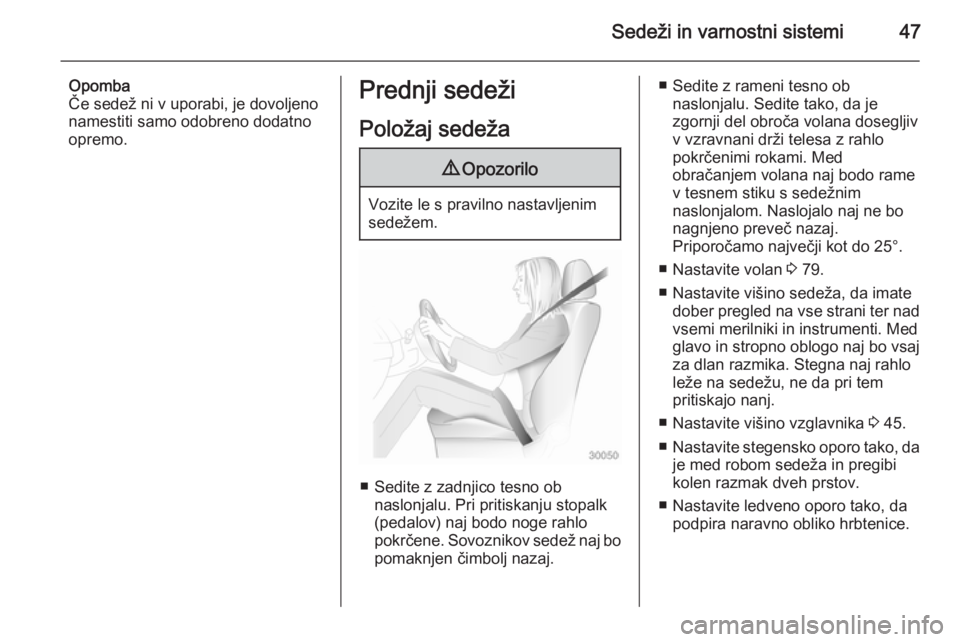

Sedeži in varnostni sistemi47
Opomba
Če sedež ni v uporabi, je dovoljeno
namestiti samo odobreno dodatno
opremo.Prednji sedeži
Položaj sedeža9 Opozorilo
Vozite le s pravilno nastavljenim
sedežem.
■ Sedite z zadnjico tesno ob naslonjalu. Pri pritiskanju stopalk
(pedalov) naj bodo noge rahlo
pokrčene. Sovoznikov sedež naj bo
pomaknjen čimbolj nazaj.
■ Sedite z rameni tesno ob naslonjalu. Sedite tako, da je
zgornji del obroča volana dosegljiv
v vzravnani drži telesa z rahlo
pokrčenimi rokami. Med
obračanjem volana naj bodo rame
v tesnem stiku s sedežnim
naslonjalom. Naslojalo naj ne bo
nagnjeno preveč nazaj.
Priporočamo največji kot do 25°.
■ Nastavite volan 3 79.
■ Nastavite višino sedeža, da imate dober pregled na vse strani ter nadvsemi merilniki in instrumenti. Med
glavo in stropno oblogo naj bo vsaj
za dlan razmika. Stegna naj rahlo
leže na sedežu, ne da pri tem
pritiskajo nanj.
■ Nastavite višino vzglavnika 3 45.
■ Nastavite stegensko oporo tako, da
je med robom sedeža in pregibi kolen razmak dveh prstov.
■ Nastavite ledveno oporo tako, da podpira naravno obliko hrbtenice.
Page 50 of 255

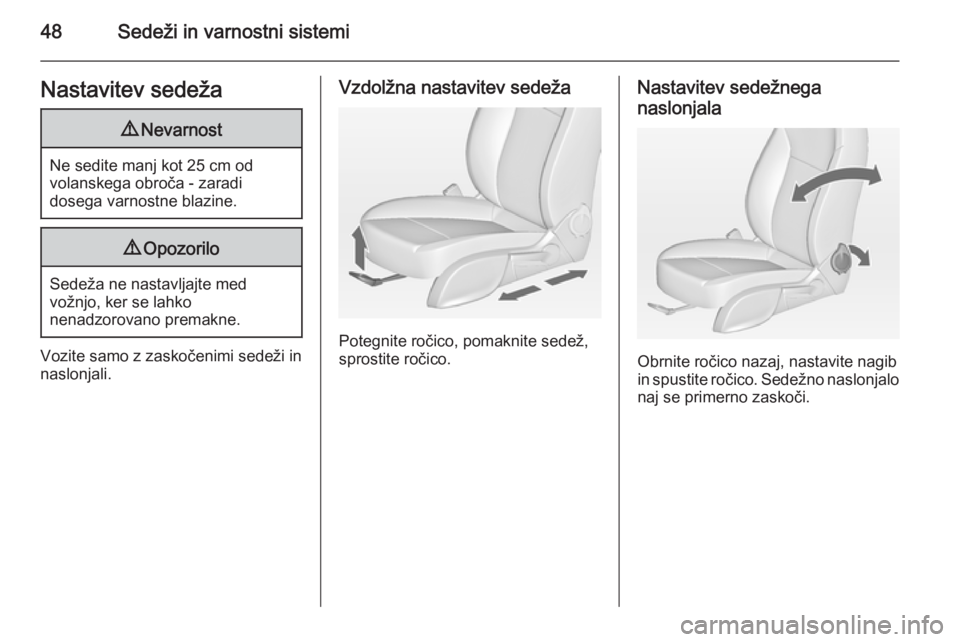

48Sedeži in varnostni sistemiNastavitev sedeža9Nevarnost
Ne sedite manj kot 25 cm od
volanskega obroča - zaradi
dosega varnostne blazine.
9 Opozorilo
Sedeža ne nastavljajte med
vožnjo, ker se lahko
nenadzorovano premakne.
Vozite samo z zaskočenimi sedeži in
naslonjali.
Vzdolžna nastavitev sedeža
Potegnite ročico, pomaknite sedež,
sprostite ročico.
Nastavitev sedežnega
naslonjala
Obrnite ročico nazaj, nastavite nagib
in spustite ročico. Sedežno naslonjalo naj se primerno zaskoči.
