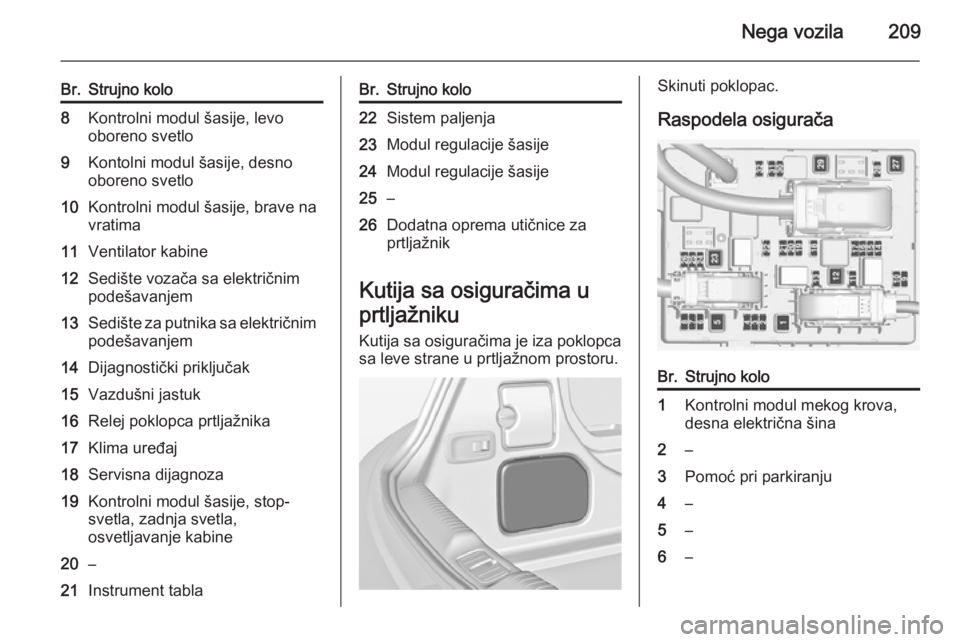

Nega vozila209
Br.Strujno kolo8Kontrolni modul šasije, levo
oboreno svetlo9Kontolni modul šasije, desno
oboreno svetlo10Kontrolni modul šasije, brave na
vratima11Ventilator kabine12Sedište vozača sa električnim
podešavanjem13Sedište za putnika sa električnim
podešavanjem14Dijagnostički priključak15Vazdušni jastuk16Relej poklopca prtljažnika17Klima uređaj18Servisna dijagnoza19Kontrolni modul šasije, stop-
svetla, zadnja svetla,
osvetljavanje kabine20–21Instrument tablaBr.Strujno kolo22Sistem paljenja23Modul regulacije šasije24Modul regulacije šasije25–26Dodatna oprema utičnice za
prtljažnik
Kutija sa osiguračima u
prtljažniku Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Raspodela osiguračaBr.Strujno kolo1Kontrolni modul mekog krova,
desna električna šina2–3Pomoć pri parkiranju4–5–6–

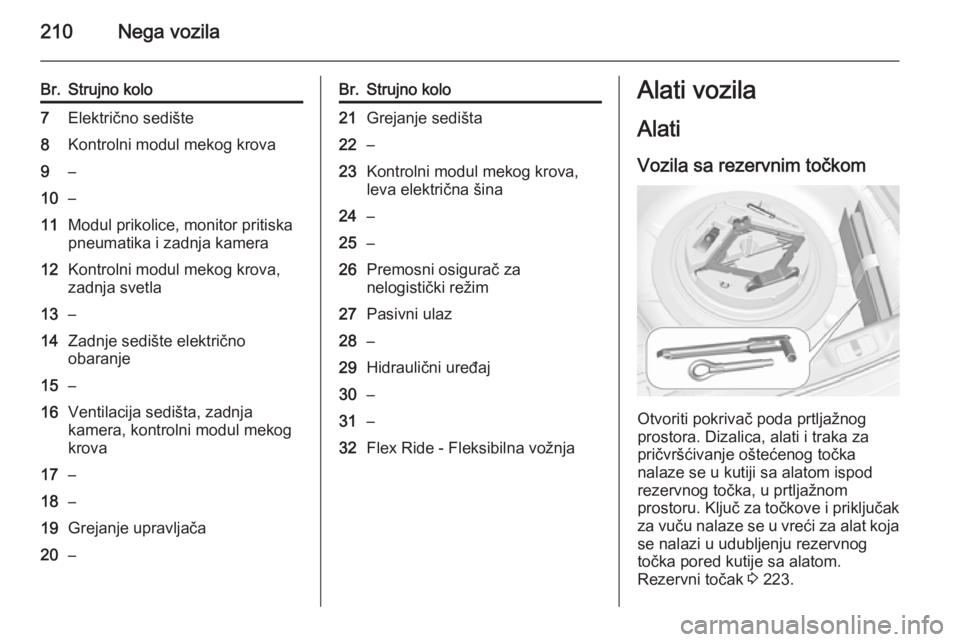

210Nega vozila
Br.Strujno kolo7Električno sedište8Kontrolni modul mekog krova9–10–11Modul prikolice, monitor pritiska
pneumatika i zadnja kamera12Kontrolni modul mekog krova,
zadnja svetla13–14Zadnje sedište električno
obaranje15–16Ventilacija sedišta, zadnja
kamera, kontrolni modul mekog
krova17–18–19Grejanje upravljača20–Br.Strujno kolo21Grejanje sedišta22–23Kontrolni modul mekog krova,
leva električna šina24–25–26Premosni osigurač za
nelogistički režim27Pasivni ulaz28–29Hidraulični uređaj30–31–32Flex Ride - Fleksibilna vožnjaAlati vozila
Alati
Vozila sa rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora. Dizalica, alati i traka za
pričvršćivanje oštećenog točka
nalaze se u kutiji sa alatom ispod
rezervnog točka, u prtljažnom
prostoru. Ključ za točkove i priključak za vuču nalaze se u vreći za alat koja
se nalazi u udubljenju rezervnog
točka pored kutije sa alatom.
Rezervni točak 3 223.

Nega vozila211

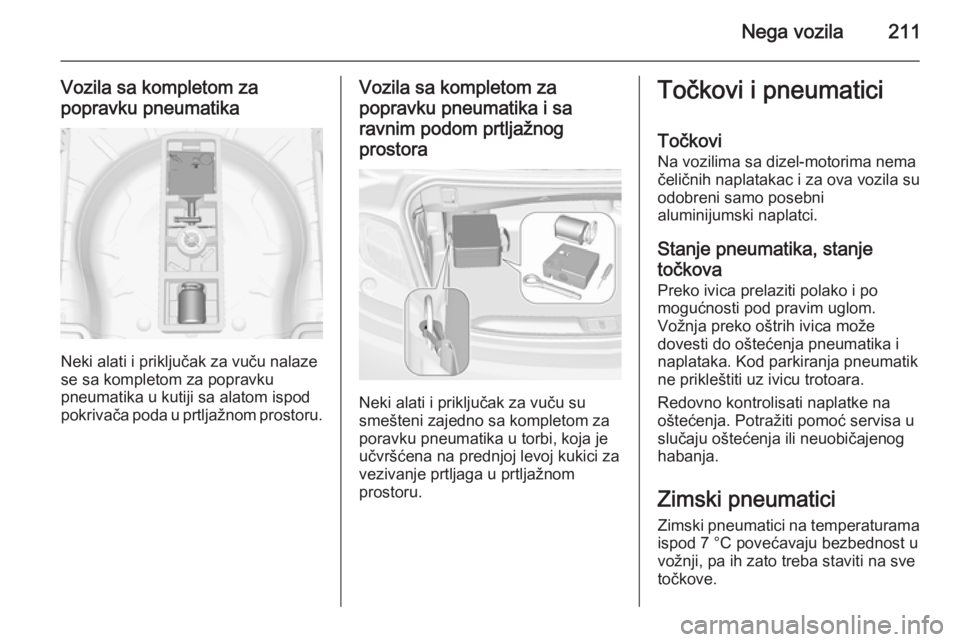

Vozila sa kompletom za
popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.
Vozila sa kompletom za
popravku pneumatika i sa ravnim podom prtljažnogprostora
Neki alati i priključak za vuču su
smešteni zajedno sa kompletom za
poravku pneumatika u torbi, koja je
učvršćena na prednjoj levoj kukici za
vezivanje prtljaga u prtljažnom
prostoru.
Točkovi i pneumatici
TočkoviNa vozilima sa dizel-motorima nema
čeličnih naplatakac i za ova vozila su
odobreni samo posebni
aluminijumski naplatci.
Stanje pneumatika, stanjetočkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici na temperaturamaispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.

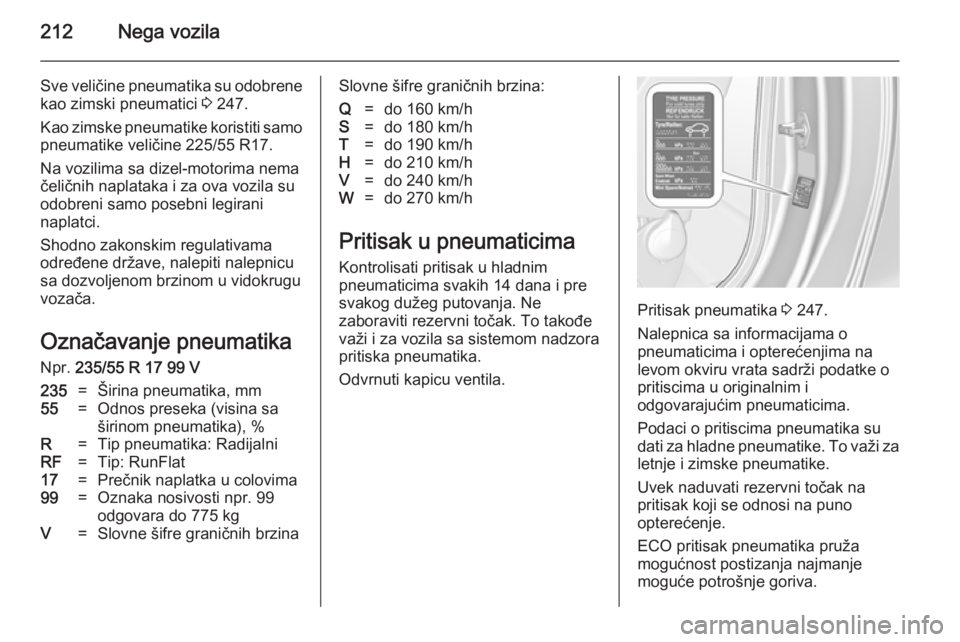

212Nega vozila
Sve veličine pneumatika su odobrenekao zimski pneumatici 3 247.
Kao zimske pneumatike koristiti samo
pneumatike veličine 225/55 R17.
Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Shodno zakonskim regulativama određene države, nalepiti nalepnicu sa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika
Npr. 235/55 R 17 99 V235=Širina pneumatika, mm55=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat17=Prečnik naplatka u colovima99=Oznaka nosivosti npr. 99
odgovara do 775 kgV=Slovne šifre graničnih brzinaSlovne šifre graničnih brzina:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 247.
Nalepnica sa informacijama o pneumaticima i opterećenjima na
levom okviru vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.
Podaci o pritiscima pneumatika su dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.

Nega vozila213
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima razlikuje se
zavosno od opcija. Za ispravne
vrednosti pritiska u pneumaticima,
sledite proceduru ispod:
1. Identifikovati identifikacioni kod motora. Podaci motora 3 242.
2. Identifikovati odgovarajući pneumatik.
Tabele pritiska u pneumaticima ispod prikazuju sve moguće kombinacije
pneumatika 3 247.
Za pneumatike odoberene za vaše
vozilo, pogledajte EEC sertifikat o
usklađenosti koji je isporučen uz vaše
vozilo ili druge nacionalne dokumente za registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u
pneumaticima, uključiti kontakt i
izabrati odgovarajuće podešavanje
na stranici Opterećenje pneumatika
na informacionom centru za vozača
3 98.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska pneumatika
proverava pritisak sva četiri
pneumatika jednom u minuti kada
brzina vozila dostigne određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Trenutni pritisak pneumatika se može
prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.

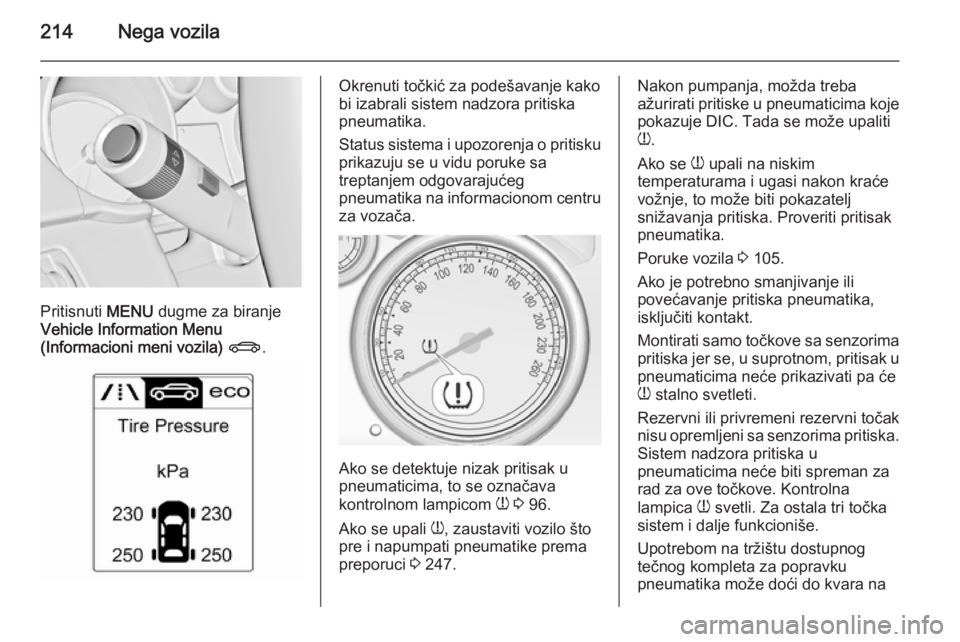

214Nega vozila
Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 96.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 247.
Nakon pumpanja, možda treba
ažurirati pritiske u pneumaticima koje
pokazuje DIC. Tada se može upaliti
w .
Ako se w upali na niskim
temperaturama i ugasi nakon kraće
vožnje, to može biti pokazatelj
snižavanja pritiska. Proveriti pritisak
pneumatika.
Poruke vozila 3 105.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska.
Sistem nadzora pritiska u
pneumaticima neće biti spreman za
rad za ove točkove. Kontrolna
lampica w svetli. Za ostala tri točka
sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na

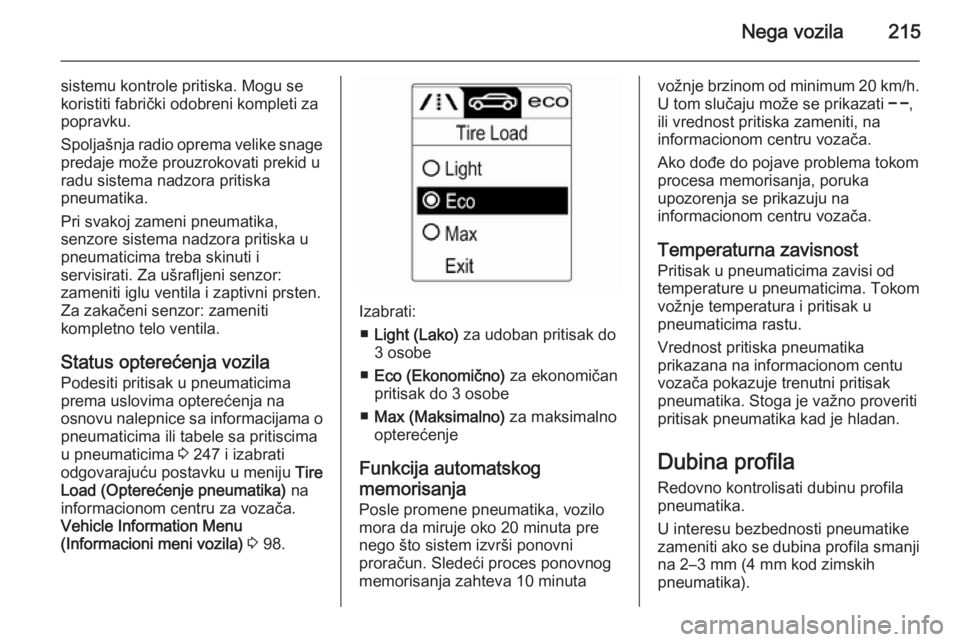

Nega vozila215
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.
Spoljašnja radio oprema velike snage
predaje može prouzrokovati prekid u
radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika,
senzore sistema nadzora pritiska u pneumaticima treba skinuti i
servisirati. Za ušrafljeni senzor:
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor: zameniti
kompletno telo ventila.
Status opterećenja vozila Podesiti pritisak u pneumaticima
prema uslovima opterećenja na
osnovu nalepnice sa informacijama o
pneumaticima ili tabele sa pritiscima
u pneumaticima 3 247 i izabrati
odgovarajuću postavku u meniju Tire
Load (Opterećenje pneumatika) na
informacionom centru za vozača.
Vehicle Information Menu
(Informacioni meni vozila) 3 98.
Izabrati:
■ Light (Lako) za udoban pritisak do
3 osobe
■ Eco (Ekonomično) za ekonomičan
pritisak do 3 osobe
■ Max (Maksimalno) za maksimalno
opterećenje
Funkcija automatskog
memorisanja
Posle promene pneumatika, vozilo
mora da miruje oko 20 minuta pre
nego što sistem izvrši ponovni
proračun. Sledeći proces ponovnog
memorisanja zahteva 10 minuta
vožnje brzinom od minimum 20 km/h .
U tom slučaju može se prikazati $,
ili vrednost pritiska zameniti, na
informacionom centru vozača.
Ako dođe do pojave problema tokom
procesa memorisanja, poruka
upozorenja se prikazuju na
informacionom centru vozača.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje trenutni pritisak
pneumatika. Stoga je važno proveriti
pritisak pneumatika kad je hladan.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti pneumatike
zameniti ako se dubina profila smanji na 2–3 mm (4 mm kod zimskih
pneumatika).

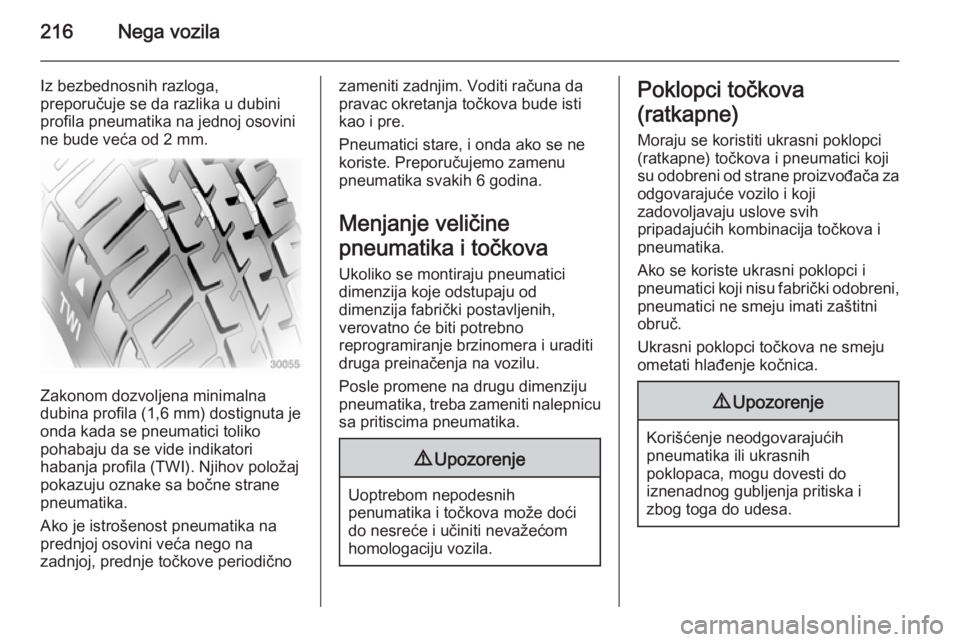

216Nega vozila
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) dostignuta je
onda kada se pneumatici toliko
pohabaju da se vide indikatori
habanja profila (TWI). Njihov položaj pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova
(ratkapne) Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.

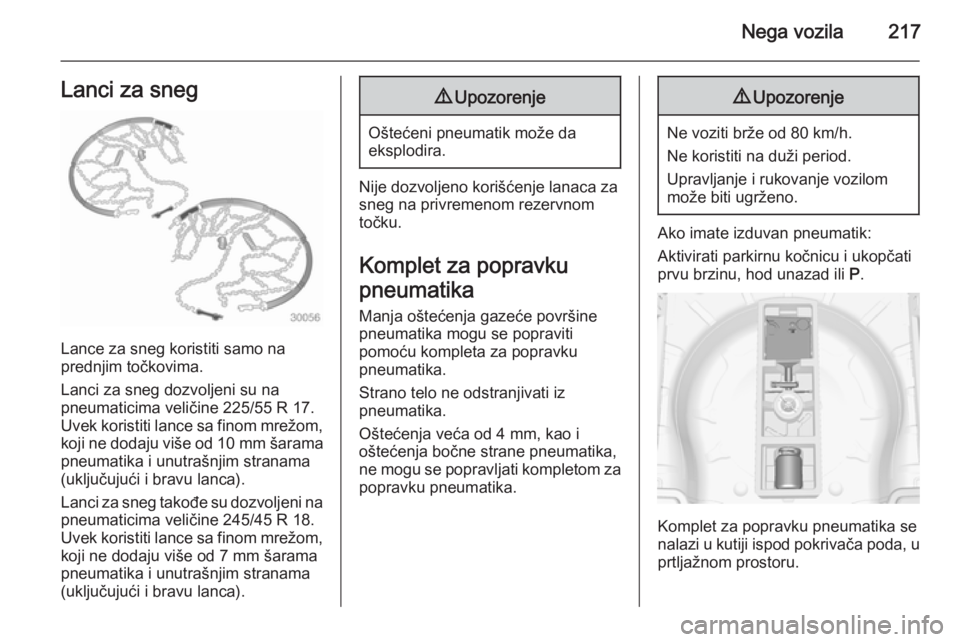

Nega vozila217Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.
Lanci za sneg dozvoljeni su na
pneumaticima veličine 225/55 R 17.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).
Lanci za sneg takođe su dozvoljeni na pneumaticima veličine 245/45 R 18.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 7 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika Manja oštećenja gazeće površinepneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.
9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi u kutiji ispod pokrivača poda, u prtljažnom prostoru.

218Nega vozila
Kod druge verzije, torba sa
kompletom za poravku pneumatika je
fiksirana na levoj zadnjoj kukici za
vezivanje prtljaga, u prtljažnom
prostoru.
1. Izvaditi komplet za popravku pneumatika iz prtljažnog prostora.
2. Izvaditi kompresor.3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
