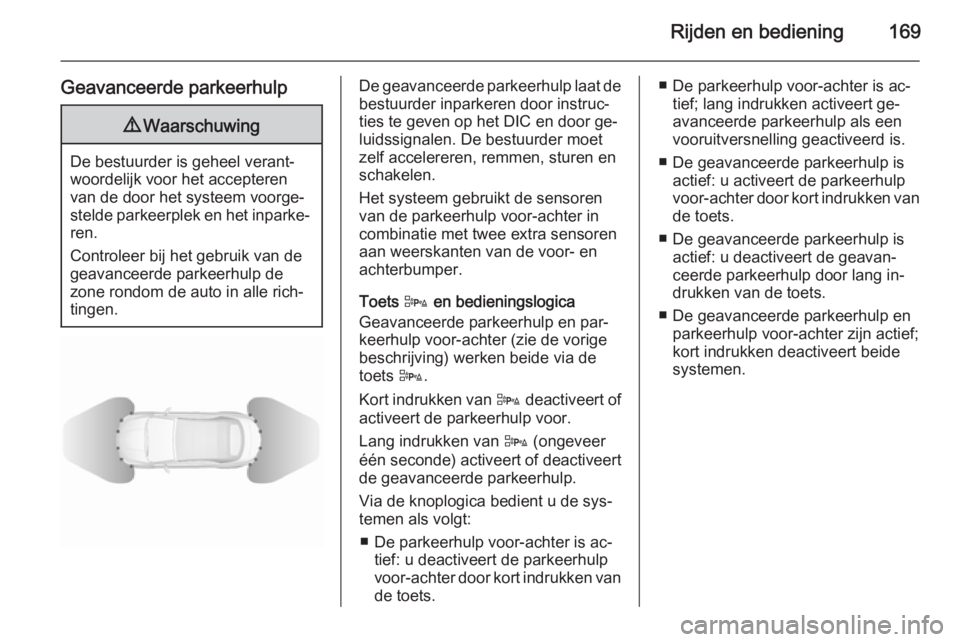

Rijden en bediening169
Geavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp laat de bestuurder inparkeren door instruc‐
ties te geven op het DIC en door ge‐
luidssignalen. De bestuurder moet
zelf accelereren, remmen, sturen en
schakelen.
Het systeem gebruikt de sensoren
van de parkeerhulp voor-achter in
combinatie met twee extra sensoren
aan weerskanten van de voor- en
achterbumper.
Toets D en bedieningslogica
Geavanceerde parkeerhulp en par‐
keerhulp voor-achter (zie de vorige
beschrijving) werken beide via de
toets D.
Kort indrukken van D deactiveert of
activeert de parkeerhulp voor.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp.
Via de knoplogica bedient u de sys‐
temen als volgt:
■ De parkeerhulp voor-achter is ac‐ tief: u deactiveert de parkeerhulp
voor-achter door kort indrukken van
de toets.■ De parkeerhulp voor-achter is ac‐ tief; lang indrukken activeert ge‐
avanceerde parkeerhulp als een
vooruitversnelling geactiveerd is.
■ De geavanceerde parkeerhulp is actief: u activeert de parkeerhulp
voor-achter door kort indrukken van de toets.
■ De geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐
drukken van de toets.
■ De geavanceerde parkeerhulp en parkeerhulp voor-achter zijn actief;
kort indrukken deactiveert beide
systemen.

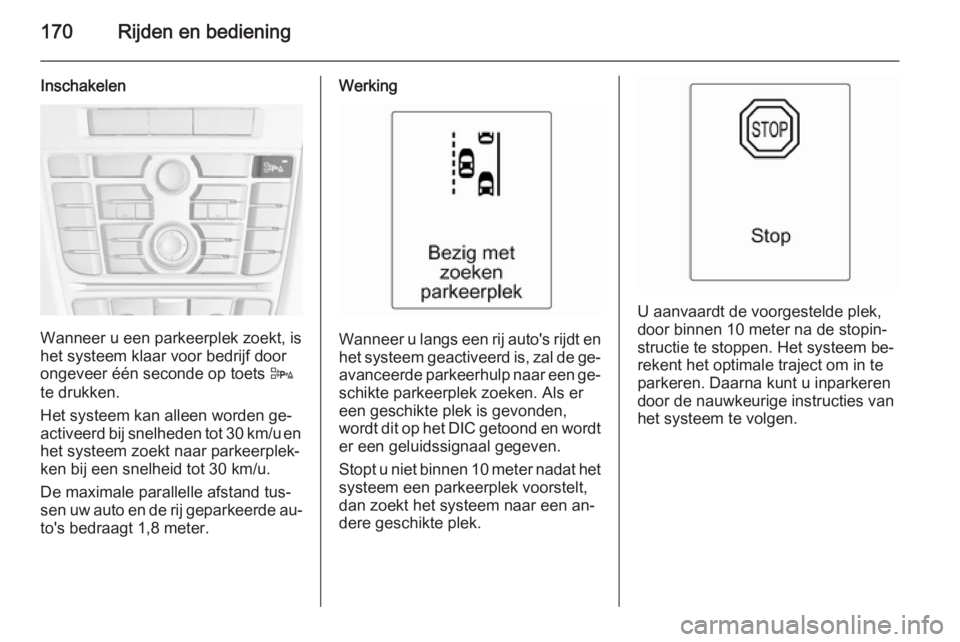

170Rijden en bediening
Inschakelen
Wanneer u een parkeerplek zoekt, is
het systeem klaar voor bedrijf door
ongeveer één seconde op toets D
te drukken.
Het systeem kan alleen worden ge‐
activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.
Werking
Wanneer u langs een rij auto's rijdt en het systeem geactiveerd is, zal de ge‐
avanceerde parkeerhulp naar een ge‐ schikte parkeerplek zoeken. Als er
een geschikte plek is gevonden,
wordt dit op het DIC getoond en wordt
er een geluidssignaal gegeven.
Stopt u niet binnen 10 meter nadat het systeem een parkeerplek voorstelt,
dan zoekt het systeem naar een an‐
dere geschikte plek.
U aanvaardt de voorgestelde plek,
door binnen 10 meter na de stopin‐
structie te stoppen. Het systeem be‐
rekent het optimale traject om in te
parkeren. Daarna kunt u inparkeren
door de nauwkeurige instructies van
het systeem te volgen.

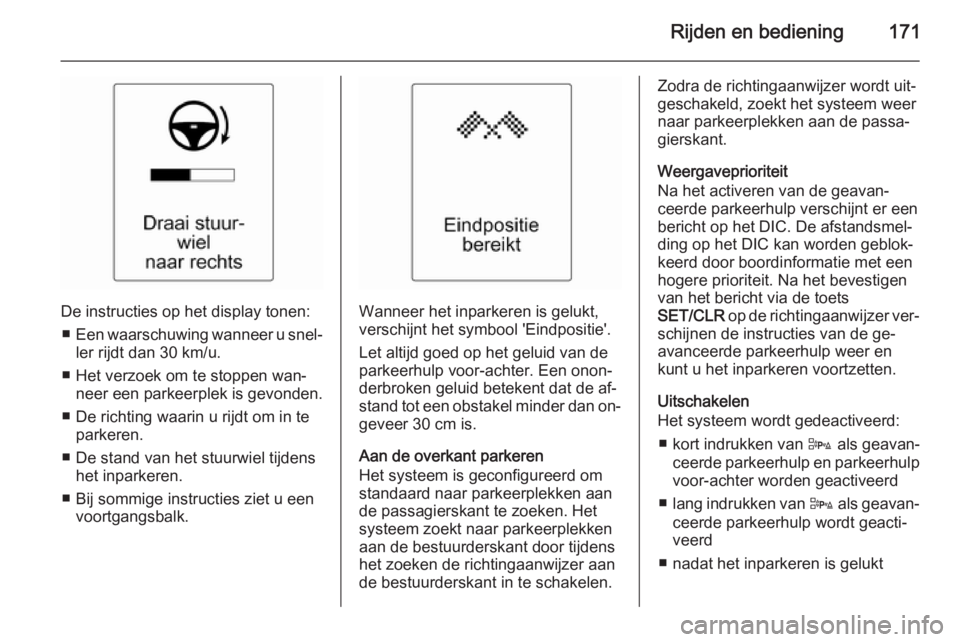

Rijden en bediening171
De instructies op het display tonen:■ Een waarschuwing wanneer u snel‐
ler rijdt dan 30 km/u.
■ Het verzoek om te stoppen wan‐ neer een parkeerplek is gevonden.
■ De richting waarin u rijdt om in te parkeren.
■ De stand van het stuurwiel tijdens het inparkeren.
■ Bij sommige instructies ziet u een voortgangsbalk.Wanneer het inparkeren is gelukt,
verschijnt het symbool 'Eindpositie'.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid betekent dat de af‐
stand tot een obstakel minder dan on‐
geveer 30 cm is.
Aan de overkant parkeren
Het systeem is geconfigureerd om
standaard naar parkeerplekken aan
de passagierskant te zoeken. Het
systeem zoekt naar parkeerplekken
aan de bestuurderskant door tijdens
het zoeken de richtingaanwijzer aan
de bestuurderskant in te schakelen.
Zodra de richtingaanwijzer wordt uit‐
geschakeld, zoekt het systeem weer
naar parkeerplekken aan de passa‐
gierskant.
Weergaveprioriteit
Na het activeren van de geavan‐
ceerde parkeerhulp verschijnt er een
bericht op het DIC. De afstandsmel‐
ding op het DIC kan worden geblok‐
keerd door boordinformatie met een
hogere prioriteit. Na het bevestigen
van het bericht via de toets
SET/CLR op de richtingaanwijzer ver‐
schijnen de instructies van de ge‐
avanceerde parkeerhulp weer en
kunt u het inparkeren voortzetten.
Uitschakelen
Het systeem wordt gedeactiveerd:
■ kort indrukken van D als geavan‐
ceerde parkeerhulp en parkeerhulp voor-achter worden geactiveerd
■ lang indrukken van D als geavan‐
ceerde parkeerhulp wordt geacti‐
veerd
■ nadat het inparkeren is gelukt

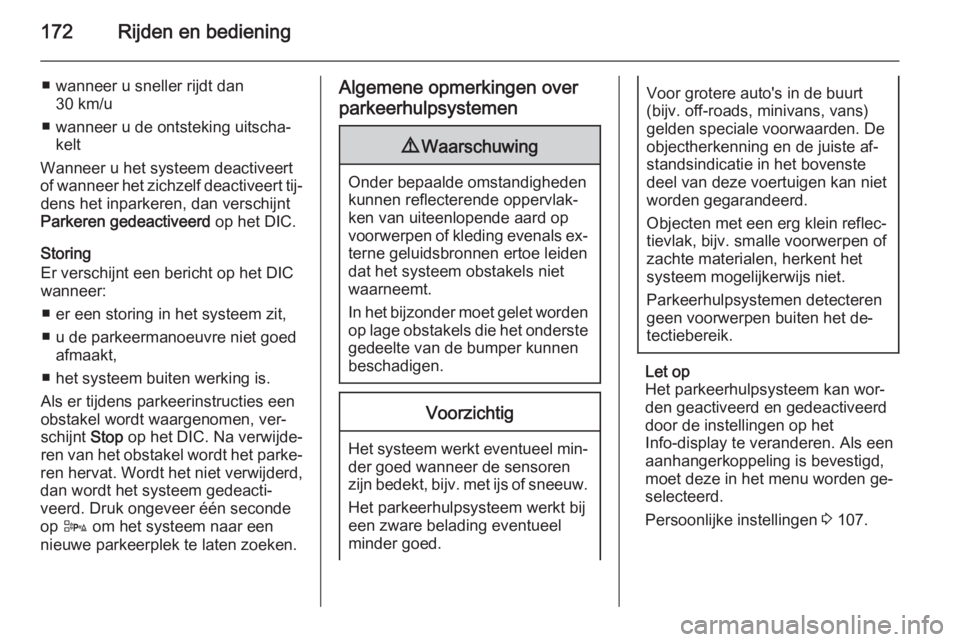

172Rijden en bediening
■ wanneer u sneller rijdt dan30 km/u
■ wanneer u de ontsteking uitscha‐ kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert tij‐ dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het DIC.
Storing
Er verschijnt een bericht op het DIC
wanneer:
■ er een storing in het systeem zit,
■ u de parkeermanoeuvre niet goed afmaakt,
■ het systeem buiten werking is.
Als er tijdens parkeerinstructies een
obstakel wordt waargenomen, ver‐
schijnt Stop op het DIC. Na verwijde‐
ren van het obstakel wordt het parke‐
ren hervat. Wordt het niet verwijderd,
dan wordt het systeem gedeacti‐
veerd. Druk ongeveer één seconde
op D om het systeem naar een
nieuwe parkeerplek te laten zoeken.Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem kan wor‐
den geactiveerd en gedeactiveerd
door de instellingen op het
Info-display te veranderen. Als een
aanhangerkoppeling is bevestigd,
moet deze in het menu worden ge‐
selecteerd.
Persoonlijke instellingen 3 107.

Rijden en bediening173
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐ gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met het parkeren bent begonnen.
Let op
Na gebruik moet de geavanceerde
parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens
het parkeren is een rijafstand van
ten minste 35 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elkebuitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens
10 km/u sneller rijdt dan de gepas‐
seerde auto, wordt het waarschu‐
wingssymbool B in de betreffende
buitenspiegel niet verlicht.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.

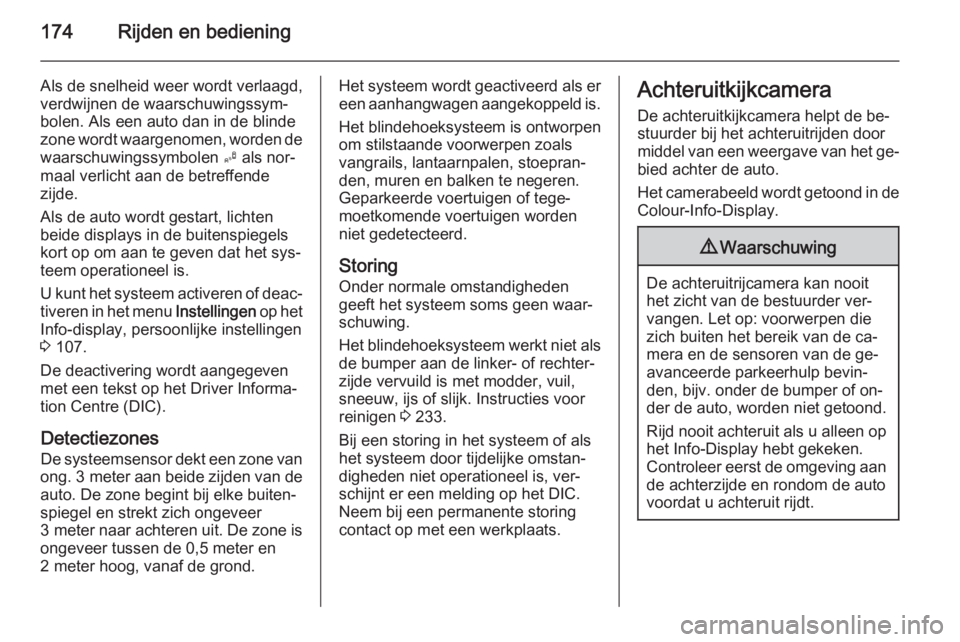

174Rijden en bediening
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de
waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende zijde.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen 3 107.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Detectiezones De systeemsensor dekt een zone van
ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.Het systeem wordt geactiveerd als er een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Onder normale omstandigheden
geeft het systeem soms geen waar‐
schuwing.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs of slijk. Instructies voor
reinigen 3 233.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐
digheden niet operationeel is, ver‐
schijnt er een melding op het DIC.
Neem bij een permanente storing
contact op met een werkplaats.Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐ bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.

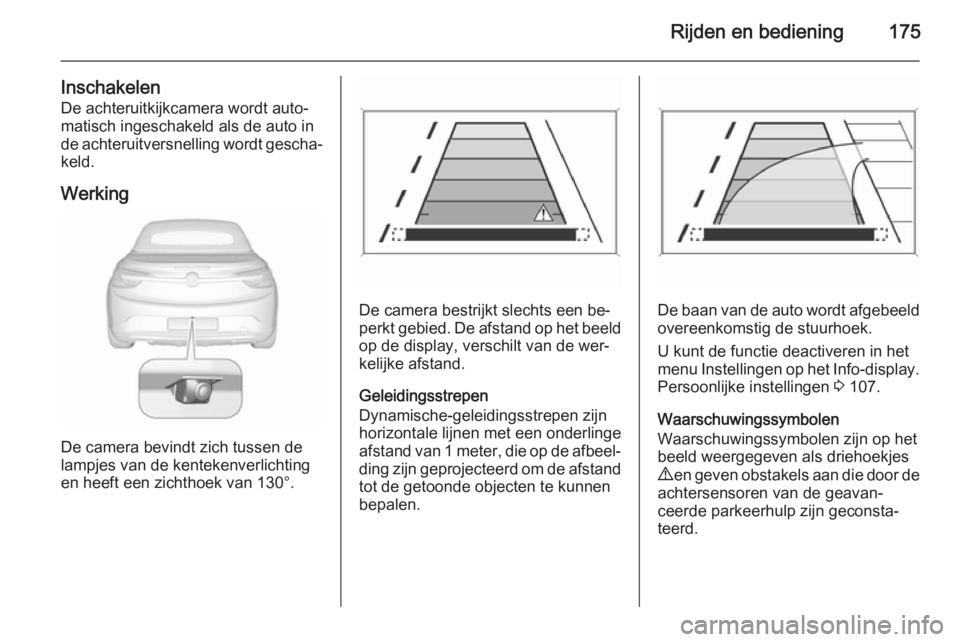

Rijden en bediening175
InschakelenDe achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐ keld.
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 107.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.

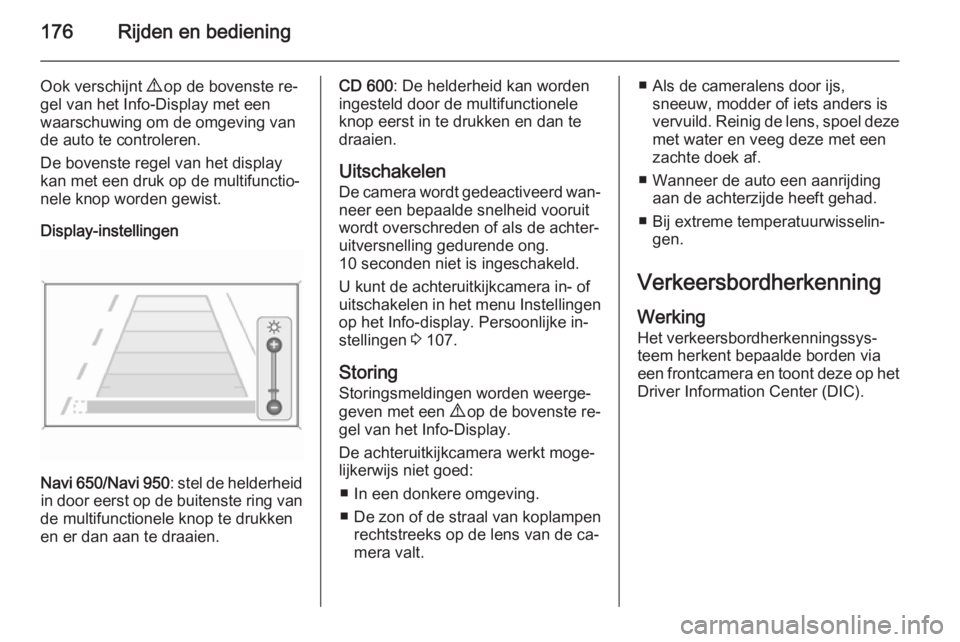

176Rijden en bediening
Ook verschijnt 9 op de bovenste re‐
gel van het Info-Display met een
waarschuwing om de omgeving van
de auto te controleren.
De bovenste regel van het display
kan met een druk op de multifunctio‐
nele knop worden gewist.
Display-instellingen
Navi 650 /Navi 950 : stel de helderheid
in door eerst op de buitenste ring van
de multifunctionele knop te drukken
en er dan aan te draaien.
CD 600 : De helderheid kan worden
ingesteld door de multifunctionele
knop eerst in te drukken en dan te
draaien.
Uitschakelen
De camera wordt gedeactiveerd wan‐ neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐
uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in- of
uitschakelen in het menu Instellingen
op het Info-display. Persoonlijke in‐
stellingen 3 107.
Storing
Storingsmeldingen worden weerge‐ geven met een 9 op de bovenste re‐
gel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ In een donkere omgeving.
■ De zon of de straal van koplampen
rechtstreeks op de lens van de ca‐
mera valt.■ Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel deze met water en veeg deze met een
zachte doek af.
■ Wanneer de auto een aanrijding aan de achterzijde heeft gehad.
■ Bij extreme temperatuurwisselin‐ gen.
Verkeersbordherkenning WerkingHet verkeersbordherkenningssys‐teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Center (DIC).

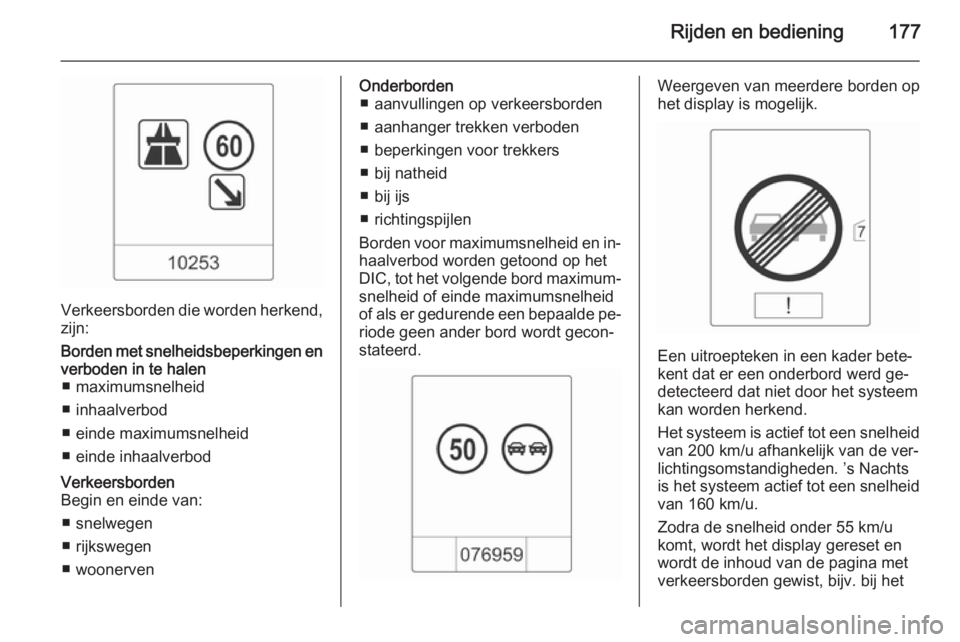

Rijden en bediening177
Verkeersborden die worden herkend,zijn:
Borden met snelheidsbeperkingen enverboden in te halen ■ maximumsnelheid
■ inhaalverbod
■ einde maximumsnelheid
■ einde inhaalverbodVerkeersborden
Begin en einde van:
■ snelwegen
■ rijkswegen
■ woonervenOnderborden ■ aanvullingen op verkeersborden
■ aanhanger trekken verboden
■ beperkingen voor trekkers
■ bij natheid
■ bij ijs
■ richtingspijlen
Borden voor maximumsnelheid en in‐ haalverbod worden getoond op het
DIC, tot het volgende bord maximum‐
snelheid of einde maximumsnelheid
of als er gedurende een bepaalde pe‐ riode geen ander bord wordt gecon‐
stateerd.Weergeven van meerdere borden op
het display is mogelijk.
Een uitroepteken in een kader bete‐
kent dat er een onderbord werd ge‐
detecteerd dat niet door het systeem
kan worden herkend.
Het systeem is actief tot een snelheid
van 200 km/u afhankelijk van de ver‐
lichtingsomstandigheden. ’s Nachts is het systeem actief tot een snelheid
van 160 km/u.
Zodra de snelheid onder 55 km/u
komt, wordt het display gereset en
wordt de inhoud van de pagina met
verkeersborden gewist, bijv. bij het

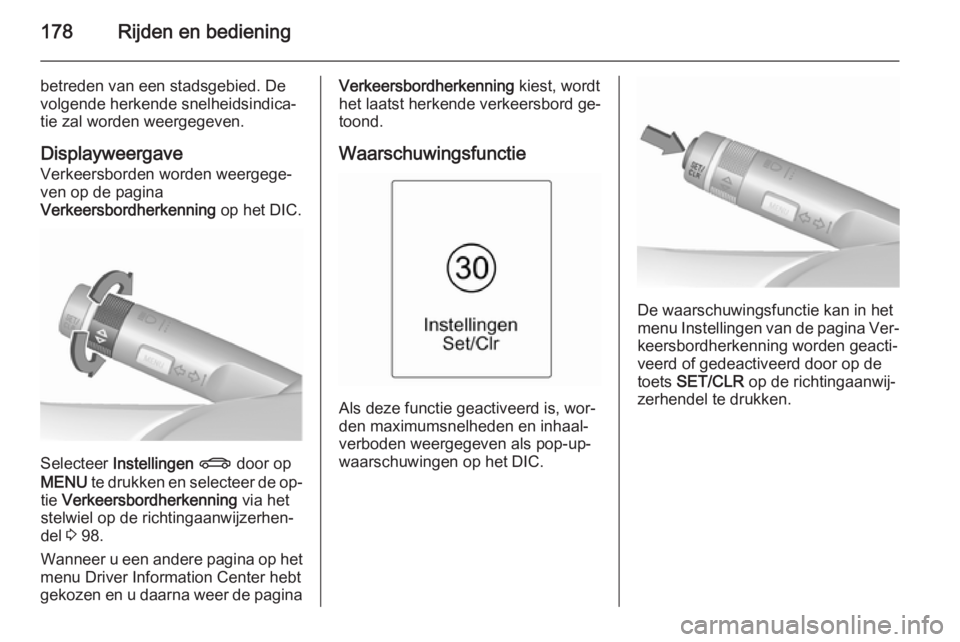

178Rijden en bediening
betreden van een stadsgebied. De
volgende herkende snelheidsindica‐
tie zal worden weergegeven.
Displayweergave
Verkeersborden worden weergege‐
ven op de pagina
Verkeersbordherkenning op het DIC.
Selecteer Instellingen X door op
MENU te drukken en selecteer de op‐
tie Verkeersbordherkenning via het
stelwiel op de richtingaanwijzerhen‐
del 3 98.
Wanneer u een andere pagina op het
menu Driver Information Center hebt
gekozen en u daarna weer de pagina
Verkeersbordherkenning kiest, wordt
het laatst herkende verkeersbord ge‐
toond.
Waarschuwingsfunctie
Als deze functie geactiveerd is, wor‐
den maximumsnelheden en inhaal‐
verboden weergegeven als pop-up‐
waarschuwingen op het DIC.
De waarschuwingsfunctie kan in het menu Instellingen van de pagina Ver‐
keersbordherkenning worden geacti‐
veerd of gedeactiveerd door op de
toets SET/CLR op de richtingaanwij‐
zerhendel te drukken.
