OPEL CASCADA 2015.5 Instruksjonsbok

Pleie av bilen209
3. Ta ut den elektriske ledningen ogluftslangen fra oppbevaringsrom‐
met på undersiden av kompres‐
soren.
4. Skru kompressorens luftslange til koblingen på flasken med tet‐
ningsmiddel.
5. Fest flasken i holderen på kom‐ pressoren.
Sett kompressoren ved siden av
dekket slik at flasken med tet‐
ningsmiddel står.
6. Skru av ventilhetten på det de‐ fekte dekket.
7. Skru påfyllingsslangen på dekk‐ ventilen.
8. Bryteren på kompressoren må stilles på J.
9. Sett kompressorstøpselet i strøm‐
uttaket eller sigarettennerkontak‐
ten.
For å unngå utlading av bilbatte‐
riet anbefaler vi at du lar motoren
gå.
10. Slå vippebryteren på kompresso‐ ren på I. Dekket fylles med tet‐
ningsmiddel.
11. Mens tetningsmiddelflasken tøm‐ mes (ca. 30 sekunder), viser kom‐
pressorens trykkmåler en kort
stund opptil 6 bar. Så begynner
trykket å falle.

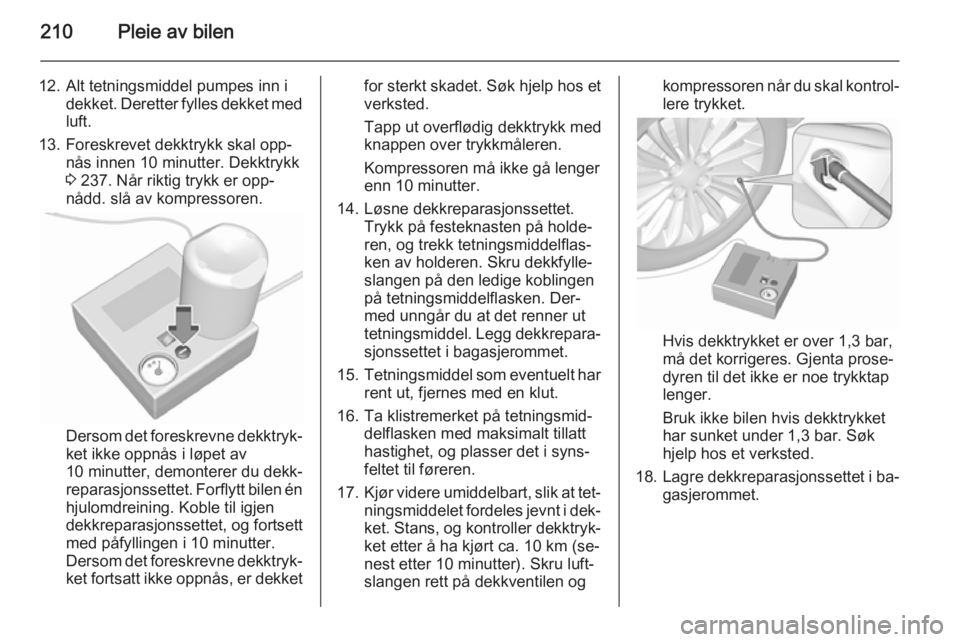

210Pleie av bilen
12. Alt tetningsmiddel pumpes inn idekket. Deretter fylles dekket medluft.
13. Foreskrevet dekktrykk skal opp‐ nås innen 10 minutter. Dekktrykk
3 237. Når riktig trykk er opp‐
nådd. slå av kompressoren.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av
10 minutter, demonterer du dekk‐
reparasjonssettet. Forflytt bilen én
hjulomdreining. Koble til igjen
dekkreparasjonssettet, og fortsett
med påfyllingen i 10 minutter.
Dersom det foreskrevne dekktryk‐ ket fortsatt ikke oppnås, er dekket
for sterkt skadet. Søk hjelp hos et verksted.
Tapp ut overflødig dekktrykk med
knappen over trykkmåleren.
Kompressoren må ikke gå lenger
enn 10 minutter.
14. Løsne dekkreparasjonssettet. Trykk på festeknasten på holde‐
ren, og trekk tetningsmiddelflas‐
ken av holderen. Skru dekkfylle‐ slangen på den ledige koblingen
på tetningsmiddelflasken. Der‐
med unngår du at det renner ut
tetningsmiddel. Legg dekkrepara‐
sjonssettet i bagasjerommet.
15. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
16. Ta klistremerket på tetningsmid‐ delflasken med maksimalt tillatt
hastighet, og plasser det i syns‐
feltet til føreren.
17. Kjør videre umiddelbart, slik at tet‐
ningsmiddelet fordeles jevnt i dek‐
ket. Stans, og kontroller dekktryk‐
ket etter å ha kjørt ca. 10 km (se‐
nest etter 10 minutter). Skru luft‐
slangen rett på dekkventilen ogkompressoren når du skal kontrol‐
lere trykket.
Hvis dekktrykket er over 1,3 bar,
må det korrigeres. Gjenta prose‐
dyren til det ikke er noe trykktap
lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 1,3 bar. Søk
hjelp hos et verksted.
18. Lagre dekkreparasjonssettet i ba‐
gasjerommet.

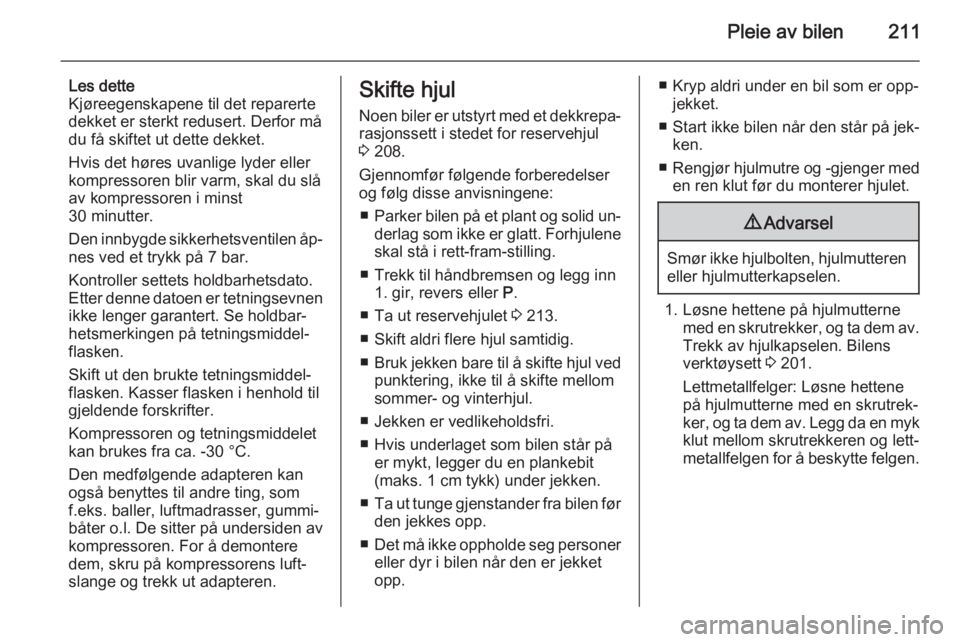

Pleie av bilen211
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt redusert. Derfor må
du få skiftet ut dette dekket.
Hvis det høres uvanlige lyder eller
kompressoren blir varm, skal du slå
av kompressoren i minst
30 minutter.
Den innbygde sikkerhetsventilen åp‐ nes ved et trykk på 7 bar.
Kontroller settets holdbarhetsdato.
Etter denne datoen er tetningsevnen
ikke lenger garantert. Se holdbar‐
hetsmerkingen på tetningsmiddel‐
flasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kasser flasken i henhold til
gjeldende forskrifter.
Kompressoren og tetningsmiddelet
kan brukes fra ca. -30 °C.
Den medfølgende adapteren kan
også benyttes til andre ting, som
f.eks. baller, luftmadrasser, gummi‐
båter o.l. De sitter på undersiden av
kompressoren. For å demontere
dem, skru på kompressorens luft‐
slange og trekk ut adapteren.Skifte hjul
Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul
3 208.
Gjennomfør følgende forberedelser
og følg disse anvisningene:
■ Parker bilen på et plant og solid un‐
derlag som ikke er glatt. Forhjulene skal stå i rett-fram-stilling.
■ Trekk til håndbremsen og legg inn 1. gir, revers eller P.
■ Ta ut reservehjulet 3 213.
■ Skift aldri flere hjul samtidig.
■ Bruk jekken bare til å skifte hjul ved
punktering, ikke til å skifte mellom
sommer- og vinterhjul.
■ Jekken er vedlikeholdsfri.
■ Hvis underlaget som bilen står på er mykt, legger du en plankebit
(maks. 1 cm tykk) under jekken.
■ Ta ut tunge gjenstander fra bilen før
den jekkes opp.
■ Det må ikke oppholde seg personer
eller dyr i bilen når den er jekket
opp.■ Kryp aldri under en bil som er opp‐ jekket.
■ Start ikke bilen når den står på jek‐
ken.
■ Rengjør hjulmutre og -gjenger med
en ren klut før du monterer hjulet.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Løsne hettene på hjulmutterne med en skrutrekker, og ta dem av.Trekk av hjulkapselen. Bilens
verktøysett 3 201.
Lettmetallfelger: Løsne hettene
på hjulmutterne med en skrutrek‐
ker, og ta dem av. Legg da en myk
klut mellom skrutrekkeren og lett‐
metallfelgen for å beskytte felgen.

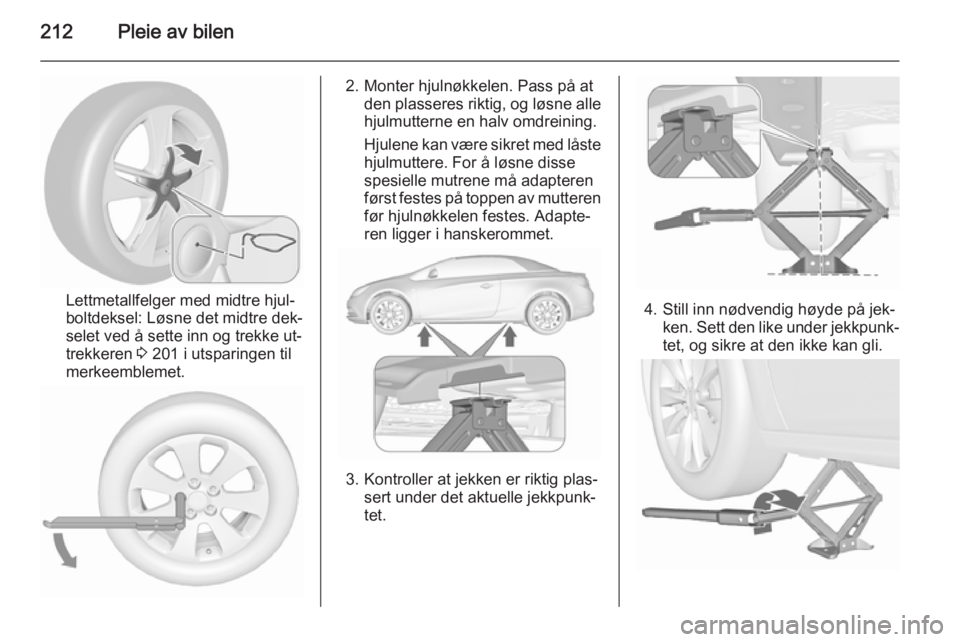

212Pleie av bilen
Lettmetallfelger med midtre hjul‐
boltdeksel: Løsne det midtre dek‐
selet ved å sette inn og trekke ut‐
trekkeren 3 201 i utsparingen til
merkeemblemet.
2. Monter hjulnøkkelen. Pass på at den plasseres riktig, og løsne allehjulmutterne en halv omdreining.
Hjulene kan være sikret med låste
hjulmuttere. For å løsne disse
spesielle mutrene må adapteren
først festes på toppen av mutteren før hjulnøkkelen festes. Adapte‐
ren ligger i hanskerommet.
3. Kontroller at jekken er riktig plas‐ sert under det aktuelle jekkpunk‐
tet.
4. Still inn nødvendig høyde på jek‐ ken. Sett den like under jekkpunk‐
tet, og sikre at den ikke kan gli.

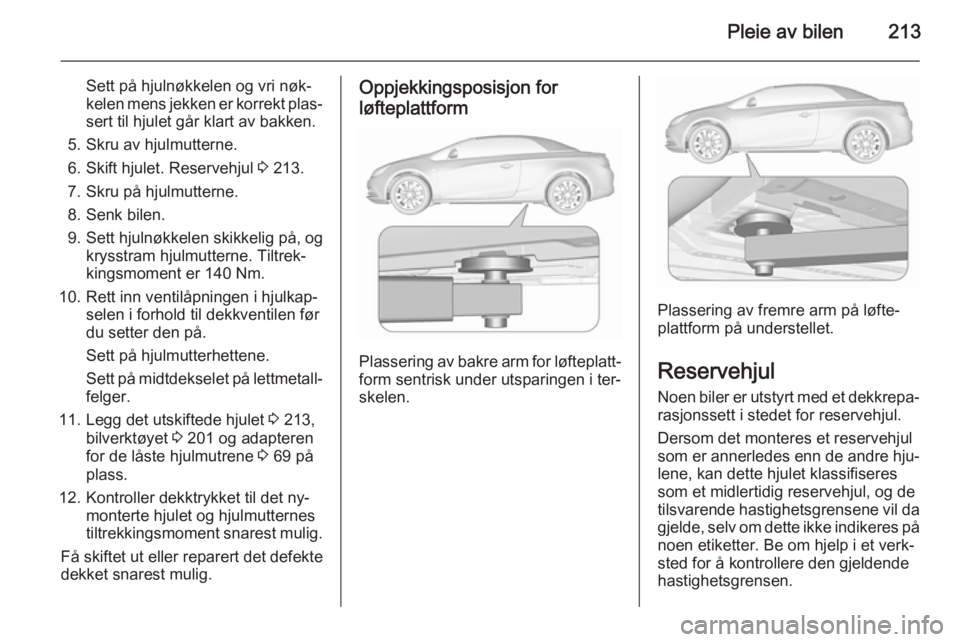

Pleie av bilen213
Sett på hjulnøkkelen og vri nøk‐
kelen mens jekken er korrekt plas‐
sert til hjulet går klart av bakken.
5. Skru av hjulmutterne.
6. Skift hjulet. Reservehjul 3 213.
7. Skru på hjulmutterne.
8. Senk bilen.
9. Sett hjulnøkkelen skikkelig på, og krysstram hjulmutterne. Tiltrek‐
kingsmoment er 140 Nm.
10. Rett inn ventilåpningen i hjulkap‐ selen i forhold til dekkventilen før
du setter den på.
Sett på hjulmutterhettene.
Sett på midtdekselet på lettmetall‐ felger.
11. Legg det utskiftede hjulet 3 213,
bilverktøyet 3 201 og adapteren
for de låste hjulmutrene 3 69 på
plass.
12. Kontroller dekktrykket til det ny‐ monterte hjulet og hjulmutternes
tiltrekkingsmoment snarest mulig.
Få skiftet ut eller reparert det defekte
dekket snarest mulig.Oppjekkingsposisjon for
løfteplattform
Plassering av bakre arm for løfteplatt‐ form sentrisk under utsparingen i ter‐
skelen.
Plassering av fremre arm på løfte‐
plattform på understellet.
Reservehjul Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul.
Dersom det monteres et reservehjul
som er annerledes enn de andre hju‐
lene, kan dette hjulet klassifiseres som et midlertidig reservehjul, og de
tilsvarende hastighetsgrensene vil da gjelde, selv om dette ikke indikeres på
noen etiketter. Be om hjelp i et verk‐
sted for å kontrollere den gjeldende
hastighetsgrensen.

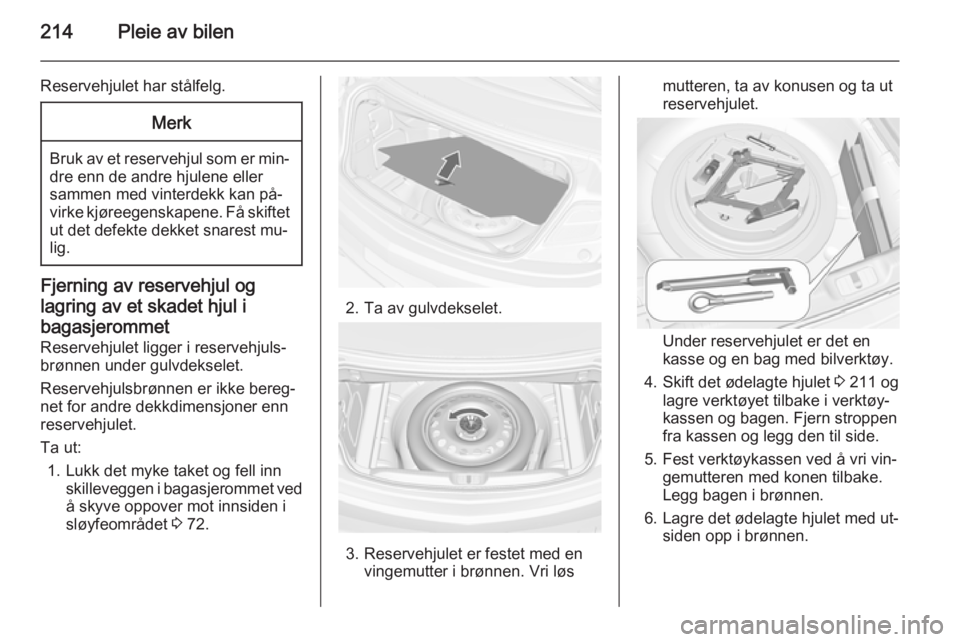

214Pleie av bilen
Reservehjulet har stålfelg.Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Fjerning av reservehjul og
lagring av et skadet hjul i
bagasjerommet
Reservehjulet ligger i reservehjuls‐
brønnen under gulvdekselet.
Reservehjulsbrønnen er ikke bereg‐
net for andre dekkdimensjoner enn
reservehjulet.
Ta ut: 1. Lukk det myke taket og fell inn skilleveggen i bagasjerommet ved
å skyve oppover mot innsiden i
sløyfeområdet 3 72.
2. Ta av gulvdekselet.
3. Reservehjulet er festet med en
vingemutter i brønnen. Vri løs
mutteren, ta av konusen og ta ut
reservehjulet.
Under reservehjulet er det en
kasse og en bag med bilverktøy.
4. Skift det ødelagte hjulet 3 211 og
lagre verktøyet tilbake i verktøy‐
kassen og bagen. Fjern stroppen
fra kassen og legg den til side.
5. Fest verktøykassen ved å vri vin‐ gemutteren med konen tilbake.
Legg bagen i brønnen.
6. Lagre det ødelagte hjulet med ut‐ siden opp i brønnen.

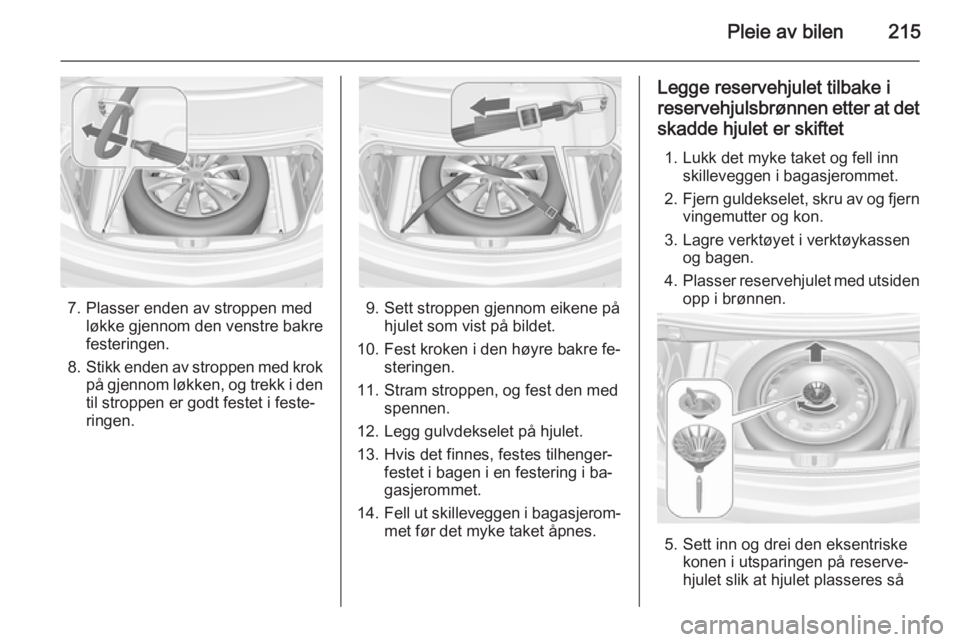

Pleie av bilen215
7. Plasser enden av stroppen medløkke gjennom den venstre bakre
festeringen.
8. Stikk enden av stroppen med krok
på gjennom løkken, og trekk i den
til stroppen er godt festet i feste‐
ringen.9. Sett stroppen gjennom eikene på hjulet som vist på bildet.
10. Fest kroken i den høyre bakre fe‐ steringen.
11. Stram stroppen, og fest den med spennen.
12. Legg gulvdekselet på hjulet.
13. Hvis det finnes, festes tilhenger‐ festet i bagen i en festering i ba‐gasjerommet.
14. Fell ut skilleveggen i bagasjerom‐
met før det myke taket åpnes.
Legge reservehjulet tilbake i
reservehjulsbrønnen etter at det skadde hjulet er skiftet
1. Lukk det myke taket og fell inn skilleveggen i bagasjerommet.
2. Fjern guldekselet, skru av og fjern
vingemutter og kon.
3. Lagre verktøyet i verktøykassen og bagen.
4. Plasser reservehjulet med utsiden
opp i brønnen.
5. Sett inn og drei den eksentriske konen i utsparingen på reserve‐
hjulet slik at hjulet plasseres så

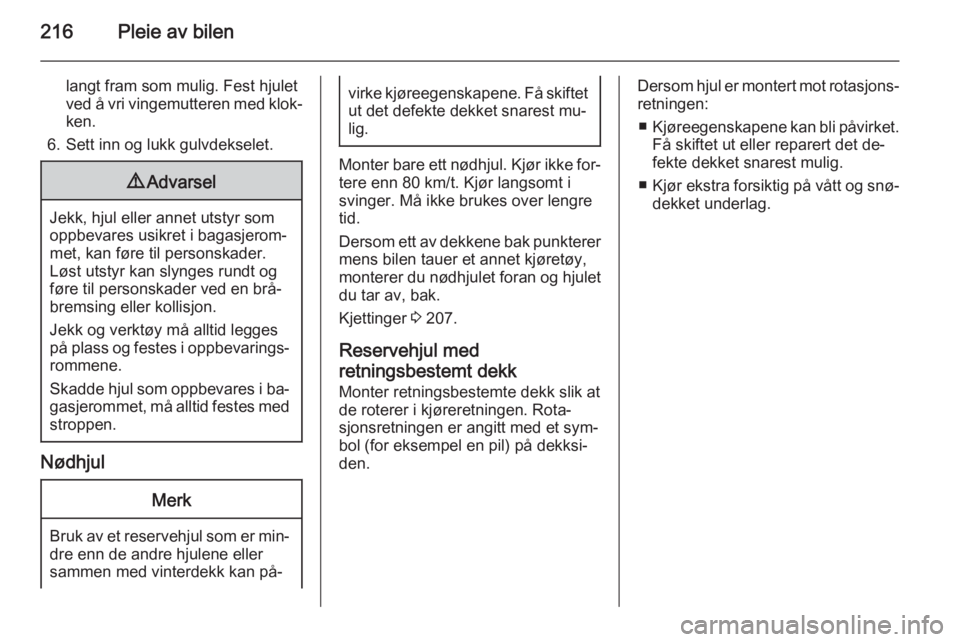

216Pleie av bilen
langt fram som mulig. Fest hjulet
ved å vri vingemutteren med klok‐
ken.
6. Sett inn og lukk gulvdekselet.9 Advarsel
Jekk, hjul eller annet utstyr som
oppbevares usikret i bagasjerom‐
met, kan føre til personskader.
Løst utstyr kan slynges rundt og
føre til personskader ved en brå‐
bremsing eller kollisjon.
Jekk og verktøy må alltid legges
på plass og festes i oppbevarings‐ rommene.
Skadde hjul som oppbevares i ba‐
gasjerommet, må alltid festes med
stroppen.
Nødhjul
Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Monter bare ett nødhjul. Kjør ikke for‐ tere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over lengre
tid.
Dersom ett av dekkene bak punkterer
mens bilen tauer et annet kjøretøy,
monterer du nødhjulet foran og hjulet
du tar av, bak.
Kjettinger 3 207.
Reservehjul med
retningsbestemt dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐
bol (for eksempel en pil) på dekksi‐
den.
Dersom hjul er montert mot rotasjons‐ retningen:
■ Kjøreegenskapene kan bli påvirket.
Få skiftet ut eller reparert det de‐
fekte dekket snarest mulig.
■ Kjør ekstra forsiktig på vått og snø‐
dekket underlag.

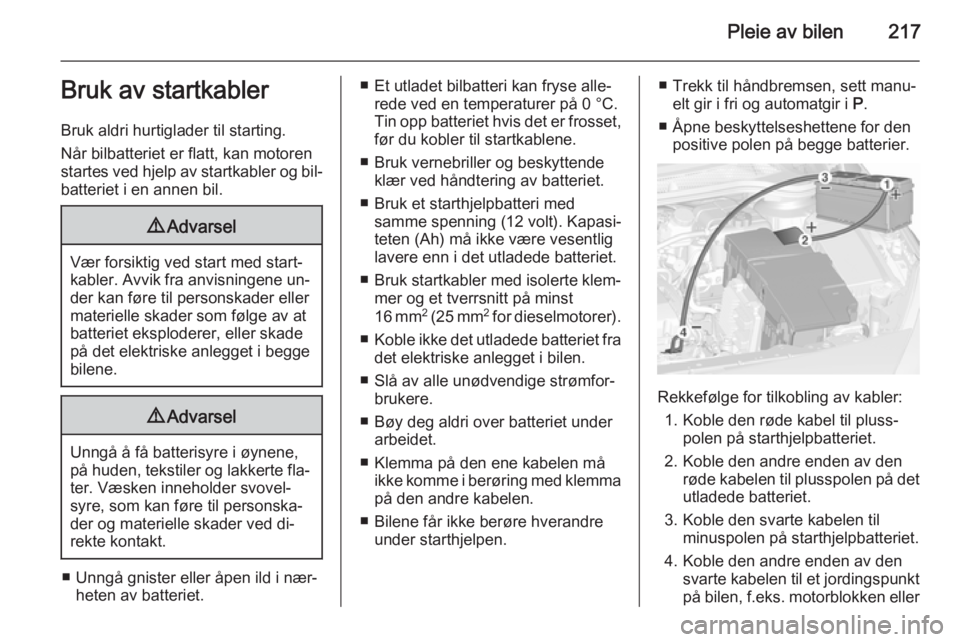

Pleie av bilen217Bruk av startkabler
Bruk aldri hurtiglader til starting.
Når bilbatteriet er flatt, kan motoren
startes ved hjelp av startkabler og bil‐ batteriet i en annen bil.9 Advarsel
Vær forsiktig ved start med start‐
kabler. Avvik fra anvisningene un‐ der kan føre til personskader eller
materielle skader som følge av at
batteriet eksploderer, eller skade
på det elektriske anlegget i begge
bilene.
9 Advarsel
Unngå å få batterisyre i øynene,
på huden, tekstiler og lakkerte fla‐ ter. Væsken inneholder svovel‐
syre, som kan føre til personska‐
der og materielle skader ved di‐
rekte kontakt.
■ Unngå gnister eller åpen ild i nær‐ heten av batteriet.
■ Et utladet bilbatteri kan fryse alle‐rede ved en temperaturer på 0 °C.
Tin opp batteriet hvis det er frosset,
før du kobler til startkablene.
■ Bruk vernebriller og beskyttende klær ved håndtering av batteriet.
■ Bruk et starthjelpbatteri med samme spenning (12 volt). Kapasi‐
teten (Ah) må ikke være vesentlig
lavere enn i det utladede batteriet.
■ Bruk startkabler med isolerte klem‐
mer og et tverrsnitt på minst
16 mm 2
(25 mm 2
for dieselmotorer).
■ Koble ikke det utladede batteriet fra
det elektriske anlegget i bilen.
■ Slå av alle unødvendige strømfor‐ brukere.
■ Bøy deg aldri over batteriet under arbeidet.
■ Klemma på den ene kabelen må ikke komme i berøring med klemma
på den andre kabelen.
■ Bilene får ikke berøre hverandre under starthjelpen.■ Trekk til håndbremsen, sett manu‐ elt gir i fri og automatgir i P.
■ Åpne beskyttelseshettene for den positive polen på begge batterier.
Rekkefølge for tilkobling av kabler:
1. Koble den røde kabel til pluss‐ polen på starthjelpbatteriet.
2. Koble den andre enden av den røde kabelen til plusspolen på detutladede batteriet.
3. Koble den svarte kabelen til minuspolen på starthjelpbatteriet.
4. Koble den andre enden av den svarte kabelen til et jordingspunkt
på bilen, f.eks. motorblokken eller

218Pleie av bilen
en motorfestebolt. Fest den så
langt unna det utladete batteriet
som mulig, og minst 60 cm.
Plasser kablene slik at de ikke kom‐
mer i berøring med roterende deler i
motorrommet.
Starte motoren: 1. Start motoren i bilen som leverer startstrøm.
2. Start den andre motoren etter 5 minutter. Startforsøk på maksi‐malt 15 sekunder og med
1 minutts mellomrom mellom
hvert forsøk.
3. La begge motorene gå på tom‐ gang med tilkoblede kabler i ca.
3 minutter.
4. Slå på strømforbrukere ( f.eks. ho‐
vedlys, oppvarmbar bakrute) i bi‐
len som mottar startstrøm.
5. Koble fra kablene i nøyaktig mot‐ satt rekkefølge.Tauing
Tauing av bilen
Sett en skrutrekker i åpningen på den nedre delen av dekselet. Løsne dek‐
selet ved å bevege skrutrekkeren for‐
siktig nedover.
Slepeøyet ligger i bilens verktøysett
3 201.
Skru slepeøyet helt inn mot klokken til
det stopper i vannrett stilling.
Fest slepetauet, eller helst slepe‐
stangen, i slepeøyet.
Slepeøyet må bare brukes til tauing
og ikke til berging av bilen.
Slå på tenningen for å frigjøre rattlå‐
sen, og for å kunne betjene bremse‐
lys, horn og vindusvisker.
Sett bilen i fri (nøytral).
