Page 41 of 249

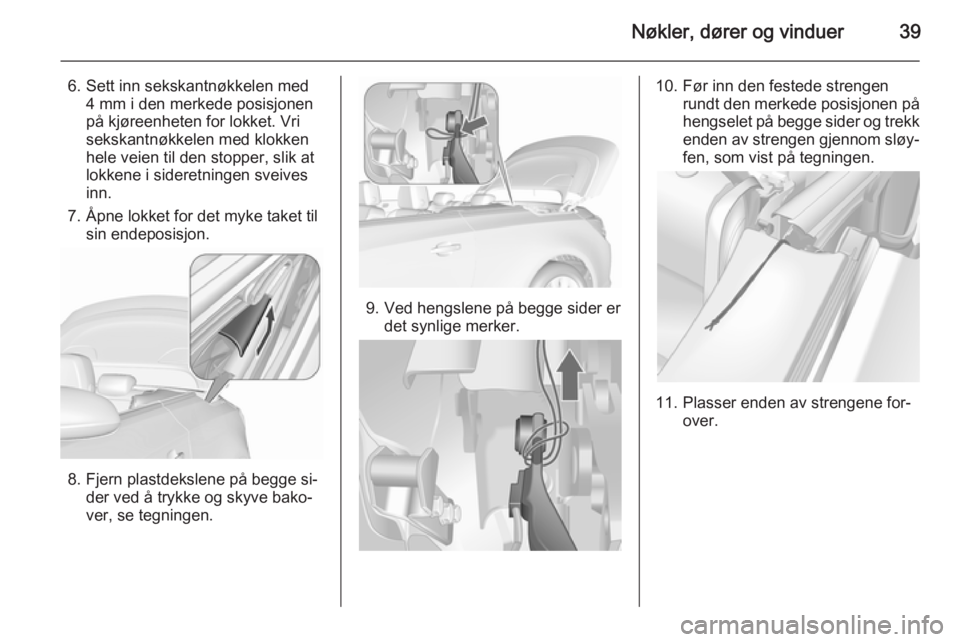

Nøkler, dører og vinduer39
6. Sett inn sekskantnøkkelen med4 mm i den merkede posisjonen
på kjøreenheten for lokket. Vri
sekskantnøkkelen med klokken
hele veien til den stopper, slik at
lokkene i sideretningen sveives
inn.
7. Åpne lokket for det myke taket til sin endeposisjon.
8. Fjern plastdekslene på begge si‐der ved å trykke og skyve bako‐
ver, se tegningen.
9. Ved hengslene på begge sider er det synlige merker.
10. Før inn den festede strengen rundt den merkede posisjonen på
hengselet på begge sider og trekk enden av strengen gjennom sløy‐
fen, som vist på tegningen.
11. Plasser enden av strengene for‐ over.
Page 42 of 249
40Nøkler, dører og vinduer
12.Trekk ut det myke taket ved å løfte
opp den fremre buen ( 1) og sam‐
tidig strammebuen ( 2) på begge
sider.
13. Flytt den fremre buen ( 1) mot
frontruterammen.
14. Fjern det lille lokket i frontruteram‐
mens kledning med en skrutrek‐
ker som er satt inn i utsparingen i
lokket.
15. Sett inn sekskantnøkkelen på 6 mm i åpningen og lukk låsen vedå dreie sekskantnøkkelen med
klokken til endeposisjonen.
16. Løft opp strammebuen ( 2) på det
myke taket på begge sider. Løft
opp lokket for det myke taket ved
å skyve langsomt til omtrent halv‐
parten av oppreist posisjon, og la
det deretter gli til sin lukkede po‐
sisjon.
17. Senk strammebuen ( 2) på det
myke taket.
Page 43 of 249

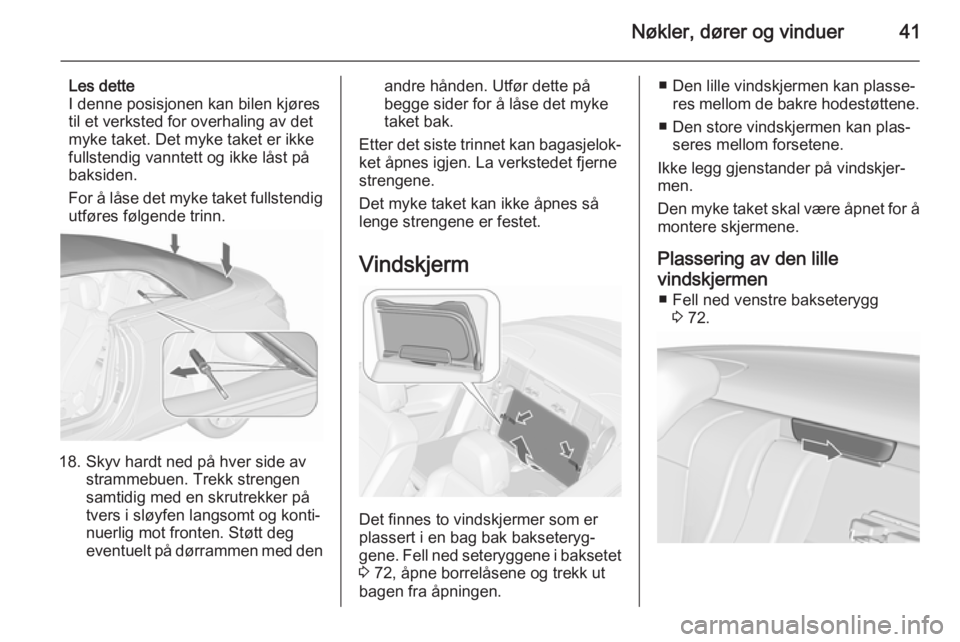

Nøkler, dører og vinduer41
Les dette
I denne posisjonen kan bilen kjøres
til et verksted for overhaling av det
myke taket. Det myke taket er ikke
fullstendig vanntett og ikke låst på
baksiden.
For å låse det myke taket fullstendig utføres følgende trinn.
18. Skyv hardt ned på hver side av strammebuen. Trekk strengen
samtidig med en skrutrekker på
tvers i sløyfen langsomt og konti‐
nuerlig mot fronten. Støtt deg
eventuelt på dørrammen med den
andre hånden. Utfør dette på
begge sider for å låse det myke
taket bak.
Etter det siste trinnet kan bagasjelok‐ ket åpnes igjen. La verkstedet fjerne
strengene.
Det myke taket kan ikke åpnes så lenge strengene er festet.
Vindskjerm
Det finnes to vindskjermer som er
plassert i en bag bak bakseteryg‐ gene. Fell ned seteryggene i baksetet 3 72, åpne borrelåsene og trekk ut
bagen fra åpningen.
■ Den lille vindskjermen kan plasse‐ res mellom de bakre hodestøttene.
■ Den store vindskjermen kan plas‐ seres mellom forsetene.
Ikke legg gjenstander på vindskjer‐
men.
Den myke taket skal være åpnet for å montere skjermene.
Plassering av den lille
vindskjermen ■ Fell ned venstre bakseterygg 3 72.
Page 44 of 249

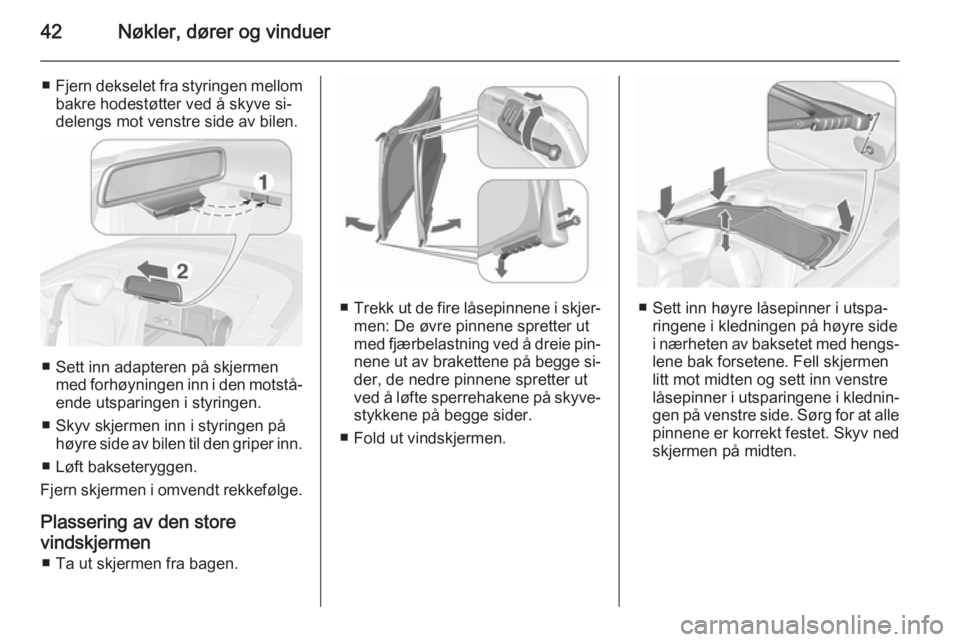

42Nøkler, dører og vinduer
■Fjern dekselet fra styringen mellom
bakre hodestøtter ved å skyve si‐
delengs mot venstre side av bilen.
■ Sett inn adapteren på skjermen med forhøyningen inn i den motstå‐
ende utsparingen i styringen.
■ Skyv skjermen inn i styringen på høyre side av bilen til den griper inn.
■ Løft bakseteryggen.
Fjern skjermen i omvendt rekkefølge.
Plassering av den store
vindskjermen ■ Ta ut skjermen fra bagen.
■ Trekk ut de fire låsepinnene i skjer‐
men: De øvre pinnene spretter ut med fjærbelastning ved å dreie pin‐ nene ut av brakettene på begge si‐
der, de nedre pinnene spretter ut
ved å løfte sperrehakene på skyve‐
stykkene på begge sider.
■ Fold ut vindskjermen.■ Sett inn høyre låsepinner i utspa‐ ringene i kledningen på høyre side
i nærheten av baksetet med hengs‐ lene bak forsetene. Fell skjermen
litt mot midten og sett inn venstre
låsepinner i utsparingene i klednin‐
gen på venstre side. Sørg for at alle pinnene er korrekt festet. Skyv ned
skjermen på midten.
Page 45 of 249

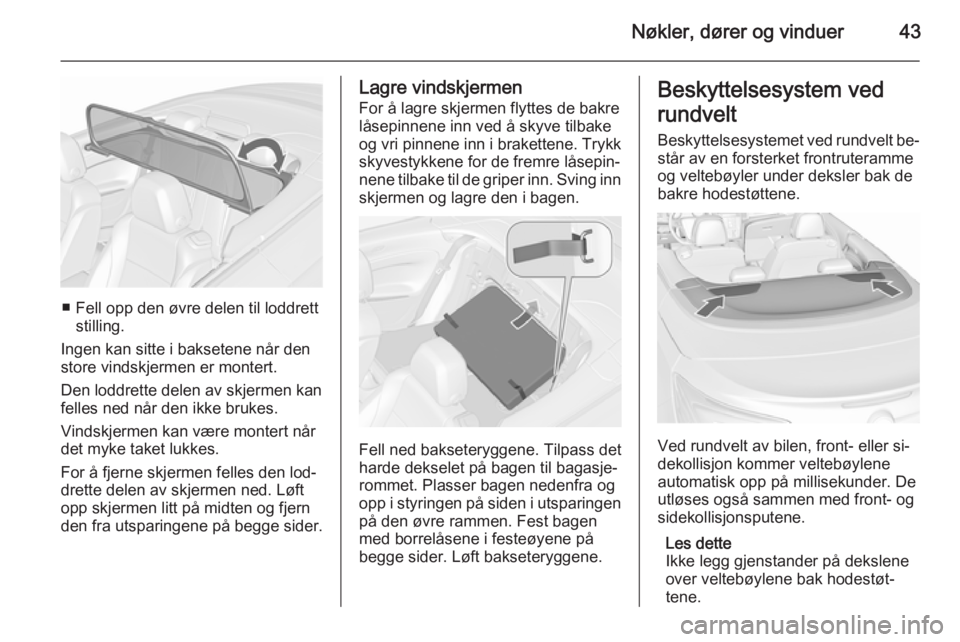

Nøkler, dører og vinduer43
■ Fell opp den øvre delen til loddrettstilling.
Ingen kan sitte i baksetene når den
store vindskjermen er montert.
Den loddrette delen av skjermen kan
felles ned når den ikke brukes.
Vindskjermen kan være montert når det myke taket lukkes.
For å fjerne skjermen felles den lod‐
drette delen av skjermen ned. Løft
opp skjermen litt på midten og fjern
den fra utsparingene på begge sider.
Lagre vindskjermen
For å lagre skjermen flyttes de bakre
låsepinnene inn ved å skyve tilbake og vri pinnene inn i brakettene. Trykk skyvestykkene for de fremre låsepin‐
nene tilbake til de griper inn. Sving inn skjermen og lagre den i bagen.
Fell ned bakseteryggene. Tilpass det
harde dekselet på bagen til bagasje‐
rommet. Plasser bagen nedenfra og
opp i styringen på siden i utsparingen
på den øvre rammen. Fest bagen
med borrelåsene i festeøyene på
begge sider. Løft bakseteryggene.
Beskyttelsesystem ved
rundvelt Beskyttelsesystemet ved rundvelt be‐
står av en forsterket frontruteramme
og veltebøyler under deksler bak de
bakre hodestøttene.
Ved rundvelt av bilen, front- eller si‐
dekollisjon kommer veltebøylene
automatisk opp på millisekunder. De
utløses også sammen med front- og
sidekollisjonsputene.
Les dette
Ikke legg gjenstander på dekslene
over veltebøylene bak hodestøt‐
tene.
Page 46 of 249

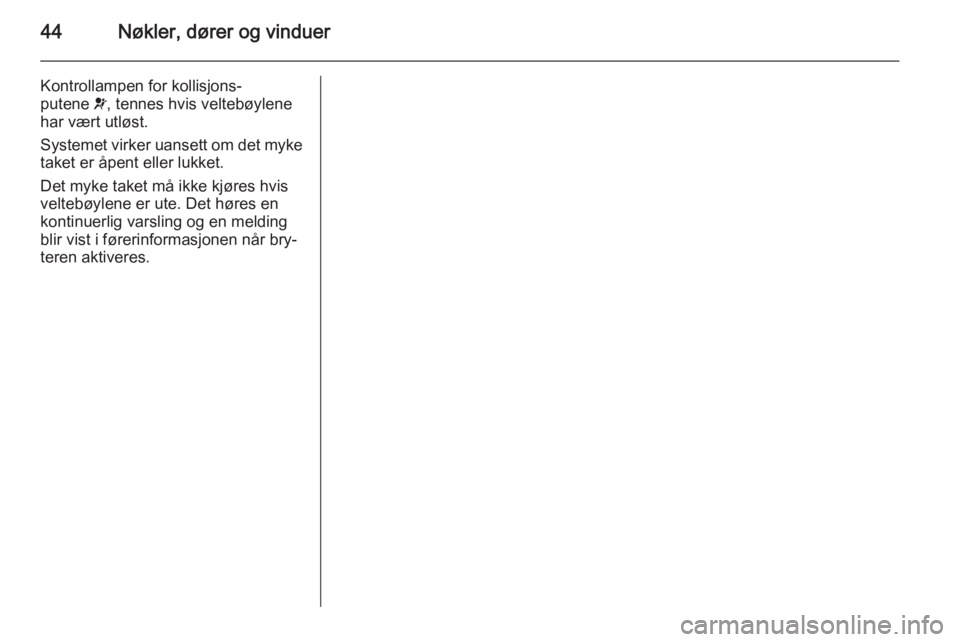

44Nøkler, dører og vinduer
Kontrollampen for kollisjons‐
putene v, tennes hvis veltebøylene
har vært utløst.
Systemet virker uansett om det myke
taket er åpent eller lukket.
Det myke taket må ikke kjøres hvis
veltebøylene er ute. Det høres en
kontinuerlig varsling og en melding
blir vist i førerinformasjonen når bry‐
teren aktiveres.
Page 47 of 249
Seter og sikkerhetsutstyr45Seter og
sikkerhetsutstyrHodestøtter .................................. 45
Forseter ....................................... 47
Sikkerhetsbelter ........................... 54
Kollisjonsputesystem ...................57
Barnesikringsutstyr ......................63Hodestøtter
Posisjon9 Advarsel
Kjør bare når hodestøtten er kor‐
rekt innstilt.
Den øvre kanten på hodestøtten bør
være på nivå med øvre del av hodet.
Hvis dette ikke er mulig for veldig
høye personer, stiller man støtten på
øverste trinn og på laveste trinn for
lave personer.
Innstilling
Hodestøtter på forsetene
Høydejustering
Trykk på utløserknappen, juster høy‐
den og lås.
Page 48 of 249

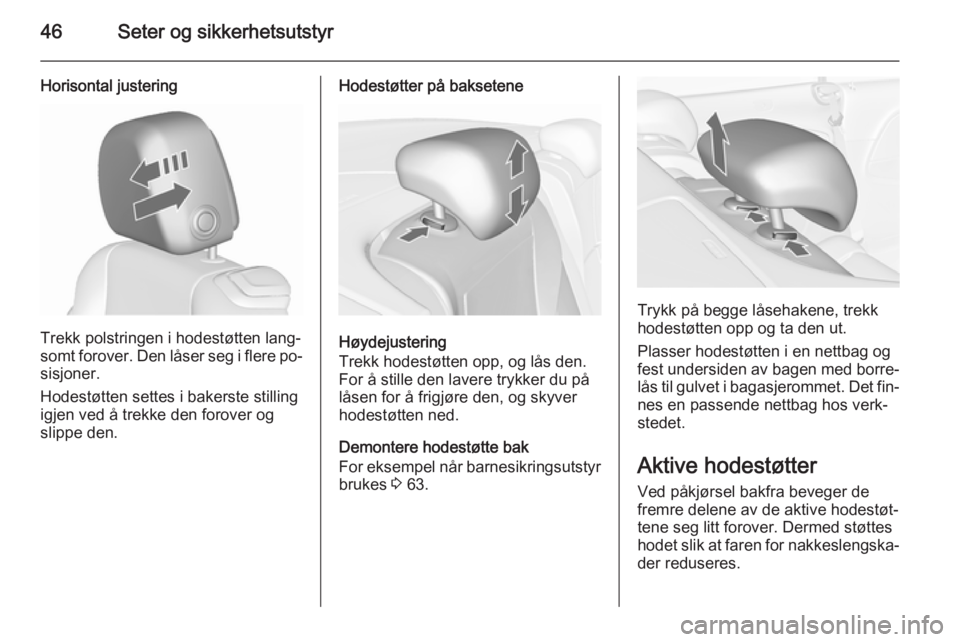

46Seter og sikkerhetsutstyr
Horisontal justering
Trekk polstringen i hodestøtten lang‐
somt forover. Den låser seg i flere po‐
sisjoner.
Hodestøtten settes i bakerste stilling
igjen ved å trekke den forover og
slippe den.
Hodestøtter på baksetene
Høydejustering
Trekk hodestøtten opp, og lås den.
For å stille den lavere trykker du på
låsen for å frigjøre den, og skyver
hodestøtten ned.
Demontere hodestøtte bak
For eksempel når barnesikringsutstyr brukes 3 63.
Trykk på begge låsehakene, trekk
hodestøtten opp og ta den ut.
Plasser hodestøtten i en nettbag og
fest undersiden av bagen med borre‐
lås til gulvet i bagasjerommet. Det fin‐
nes en passende nettbag hos verk‐
stedet.
Aktive hodestøtterVed påkjørsel bakfra beveger defremre delene av de aktive hodestøt‐
tene seg litt forover. Dermed støttes
hodet slik at faren for nakkeslengska‐
der reduseres.
Page 49 of 249

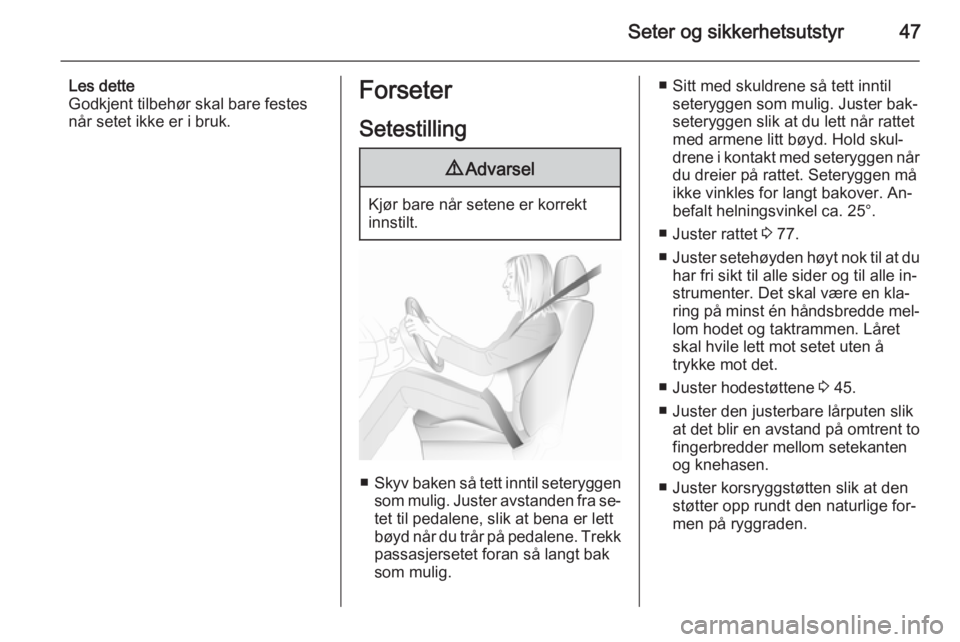

Seter og sikkerhetsutstyr47
Les dette
Godkjent tilbehør skal bare festes
når setet ikke er i bruk.Forseter
Setestilling9 Advarsel
Kjør bare når setene er korrekt
innstilt.
■ Skyv baken så tett inntil seteryggen
som mulig. Juster avstanden fra se‐ tet til pedalene, slik at bena er lett
bøyd når du trår på pedalene. Trekk
passasjersetet foran så langt bak
som mulig.
■ Sitt med skuldrene så tett inntil seteryggen som mulig. Juster bak‐
seteryggen slik at du lett når rattet
med armene litt bøyd. Hold skul‐ drene i kontakt med seteryggen når
du dreier på rattet. Seteryggen må
ikke vinkles for langt bakover. An‐ befalt helningsvinkel ca. 25°.
■ Juster rattet 3 77.
■ Juster setehøyden høyt nok til at du
har fri sikt til alle sider og til alle in‐
strumenter. Det skal være en kla‐
ring på minst én håndsbredde mel‐
lom hodet og taktrammen. Låret
skal hvile lett mot setet uten å
trykke mot det.
■ Juster hodestøttene 3 45.
■ Juster den justerbare lårputen slik at det blir en avstand på omtrent tofingerbredder mellom setekanten
og knehasen.
■ Juster korsryggstøtten slik at den støtter opp rundt den naturlige for‐
men på ryggraden.
Page 50 of 249

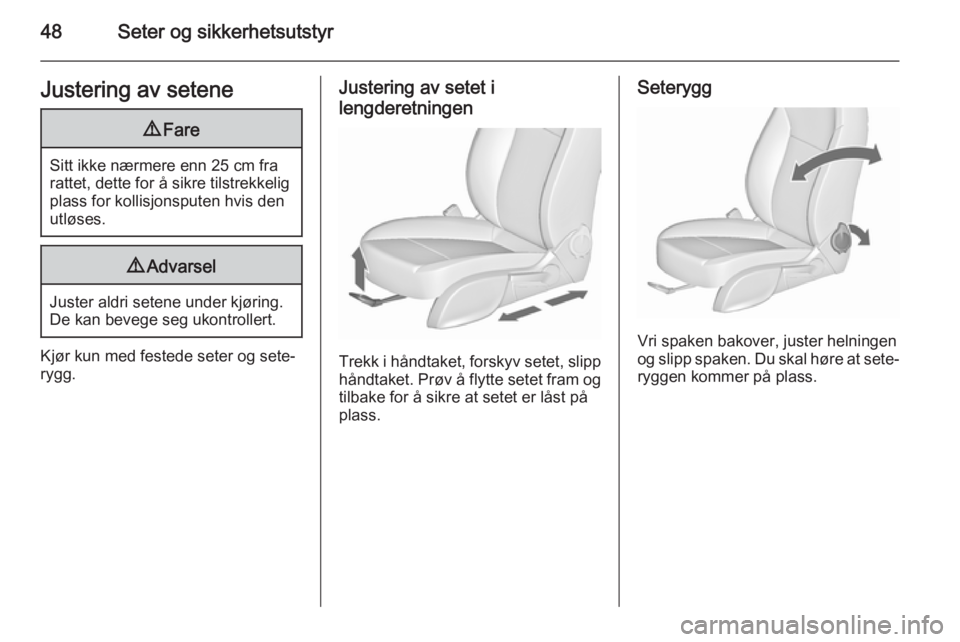

48Seter og sikkerhetsutstyrJustering av setene9Fare
Sitt ikke nærmere enn 25 cm fra
rattet, dette for å sikre tilstrekkelig
plass for kollisjonsputen hvis den
utløses.
9 Advarsel
Juster aldri setene under kjøring.
De kan bevege seg ukontrollert.
Kjør kun med festede seter og sete‐
rygg.
Justering av setet i
lengderetningen
Trekk i håndtaket, forskyv setet, slipp
håndtaket. Prøv å flytte setet fram og tilbake for å sikre at setet er låst på
plass.
Seterygg
Vri spaken bakover, juster helningen
og slipp spaken. Du skal høre at sete‐
ryggen kommer på plass.
