OPEL CASCADA 2015.5 Instruktionsbok

Bilvård209
Välj:■ Lätt för komforttryck upp till
3 personer
■ Eko för Eko-tryck upp till
3 personer
■ Max för full last
TPMS-givarmatchningsprocess
Varje TPMS-givare har en unik iden‐ tifieringskod. Identifieringskoden
måste anpassas till en ny däck-/hjul‐
position efter att däcken har roterats eller efter att hela hjulparet har bytts
ut och om en eller flera TPMS-senso‐
rer har ersatts. TPMS-givarmatch‐
ningsprocessen bör också utföras
sedan ett reservdäck har bytts ut mot
ett vanligt däck med TPMS-givare.
Felindikeringslampan och varnings‐
meddelandet eller koden ska släckas vid nästa tändningscykel. Givarna
matchas mot däckens position med hjälp av ett TPMS-omlärningsverktyg,
i följande ordning: vänster framdäck,
höger framdäck, vänster bakdäck och höger bakdäck. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐
ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är
2 minuter för att matcha det första
däck/hjulläget och 5 minuter totalt för att matcha alla fyra däck/hjullägen.
Om det tar längre tid avbryts match‐
ningsprocessen och den måste
startas om.
TPMS-givarmatchningsprocessen
består av:
1. Dra åt parkeringsbromsen. På bi‐ lar med automatisk växellåda pla‐ceras växelväljaren i läget P.
2. Slå på tändningen.3. Använd MENU-knappen eller
blinkersspaken för att välja
Inställningar i DIC.
4. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
5. Tryck på knappen SET/CLR för
att starta givarmatchningsproces‐
sen. Ett meddelande visas där du
får bekräfta att processen ska
startas.
6. Bekräfta valet genom att trycka på
knappen SET/CLR igen. Signal‐
hornet ljuder två gånger för att be‐
kräfta att mottagaren är i omlär‐
ningsläge.
7. Börja med vänster framdäck.
8. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan två gånger
på knappen för att aktiver TPMS-
givaren. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med det här
däck- och hjulläget.
9. Fortsätt till höger framdäck och upprepa processen i steg 8.

210Bilvård
10. Fortsätt till höger bakdäck ochupprepa processen i steg 8.
11. Fortsätt till vänster bakdäck och upprepa processen i steg 8.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakdäck och att TPMS-match‐
ningsprocessen inte längre är ak‐
tiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt däcktrycksetiketten.
14. Se till att däckets laddningsstatus är inställd enligt det vala trycket3 96.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket.
Det däcktrycksvärde som visas i DIC
visar det faktiska däcktrycket. Därför
är det viktigt att kontrollera ringtrycket
med kalla däck.Mönsterdjup
Kontrollera profildjupet regelbundet.Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread
Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen regelbundet bytas mot
bakhjulen. Se till att hjulens rotations‐
riktning är densamma som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck och
fälgdimension
Vid användning av andra däckdimen‐ sioner än de som monteras i fabriken måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐ grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte
till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.

Bilvård211HjulsidorAnvänd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte är
godkända av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen
av bromsarna.9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Sätt inte fast hjul‐sidor om låsmuttrar till fälgarna an‐
vänds.
Snökedjor
Använd snökedjor endast på fram‐
hjulen.
Snökedjor är tillåtna på däck med di‐ mensionen 225/55 R17. Använd alltid finmaskiga kedjor som inte ökar däck‐
mönstret och insidorna med mer än
10 mm (inkl. kedjelåset).
9 Varning
Skador kan förorsaka däckexplo‐
sion.
Användning av snökedjor är inte tillå‐ ten på kompakthjulet.
Däckreparationssats Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.

212Bilvård
Däckreparationssatsen finns i en låda
under golvskyddet i lastutrymmet.
I en annan version är en väska med
en däckreparationssats fäst i vänster
lastsäkringsögla i lastrummet.
1. Ta upp däckreparationssatsen från lastrummet.
2. Ta ut kompressorn.
3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.

Bilvård213
6. Skruva av det defekta däcketsventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att bilbatteriet lad‐ das ur rekommenderar vi att
motorn får gå.10. Ställ vippströmställaren på kom‐ pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare indi‐ kerar kortvarigt upp till 6 bar när
tätningsmedelsflaskan håller på
att tömmas (ungefär
30 sekunder). Sedan börjar
trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 241. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.

214Bilvård
Låt inte kompressorn arbetalängre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker
man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter 10 minuter) ska du
stanna och kontrollera ringtrycket.
Skruva fast luftslangen direkt på
däckventilen och kompressorn.
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Placera däckreparationssatsen i lastrummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum. Efter detta datum garanteras inte
tätningsförmågan längre. Observera
informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.

Bilvård215Byta hjulVissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 211.
Förbered på följande sätt och följ an‐
visningarna:
■ Parkera bilen på en vågrät plan yta
med fast och halksäkert underlag.
Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.
■ Ta ut reservhjulet 3 217.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte
av hjul vid punktering, inte för byte
mellan vinter och sommardäck och vice versa.
■ Domkraften är underhållsfri.
■ Om bilen står på mjukt underlag ska ett fast underlägg (max 1 cmtjockt) placeras under domkraften.
■ Ta ut tunga föremål ur bilen innan du hissar upp den.
■ I den upplyfta bilen får inga personer eller djur befinna sig.■ Kryp inte under den upplyfta bilen.
■ Starta inte motorn när bilen är upp‐
lyft.
■ Rengör hjulmuttrar och gängor med
en ren trasa innan du monterar hju‐ let.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan. Bilverktyg 3 204.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda fäl‐
gen.Lättmetallfälgar med mittkåpa:
Lossa mittkåpan genom att sätta
in och dra utdragaren 3 204 i
spåret i modellemblemet.

216Bilvård
2.Sätt hjulnyckeln på plats och se till
att den sitter ordentligt. Lossa
sedan varje hjulmutter ett halvt
varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa dessa muttrar sätter du först ad‐
aptern på mutterns huvud innan
du sätter hjulnyckeln på plats. Ad‐
aptern är placerad i handskfacket.
3. Kontrollera att domkraften är kor‐ rekt placerad under rätt lyftpunkt.
4. Ställ in domkraften på rätt höjd.Placera den direkt under lyftpunk‐
ten på ett sådant sätt att den inte
kan glida undan.
Se till att domkraften är rätt inrik‐
tad, fäst nyckeln och vrid tills hju‐
let går fritt från marken.
5. Skruva ut hjulmuttrarna.
6. Byt hjul. Reservhjul 3 217.
7. Skruva på hjulmuttrarna. 8. Sänk ner bilen.
9. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 140 Nm.
10. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna. Montera mittkåpan på lättmetall‐
fälgarna.
11. Lägg in det utbytta hjulet 3 217,
bilverktygen 3 204 och adaptern
för låsning av hjulmuttrarna 3 69.
12. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnas
åtdragningsmoment så snart som möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.

Bilvård217
Lyftpunkter för billyft
Billyfts bakre arms placering centreratunder tröskelns urtag.
Billyfts främre arms placering mot
underredet.
Reservhjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det hända att detta hjul klassificeras som
ett nödhjul, och i så fall gäller mot‐
svarande hastighetsgränser, även
om ingen dekal indikerar detta. Besök
en verkstad för att kontrollera gäl‐
lande hastighetsgräns.
Reservhjulet har en stålfälg.Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller an‐ vänds tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Ta bort reservhjulet och placera
ett skadat hjul i lastrummet Reservhjulet är placerat i reservhjuls‐ baljan under golvskyddet.
Reservhjulsutrymmet är inte utformat
för andra däckstorlekar än reservhju‐
lets.
Att ta bort: 1. Stäng suffletten och fäll in la‐ strummets delning genom att
trycka ögleområdet uppåt mot in‐
sidan 3 72.
2. Ta bort golvskyddet.

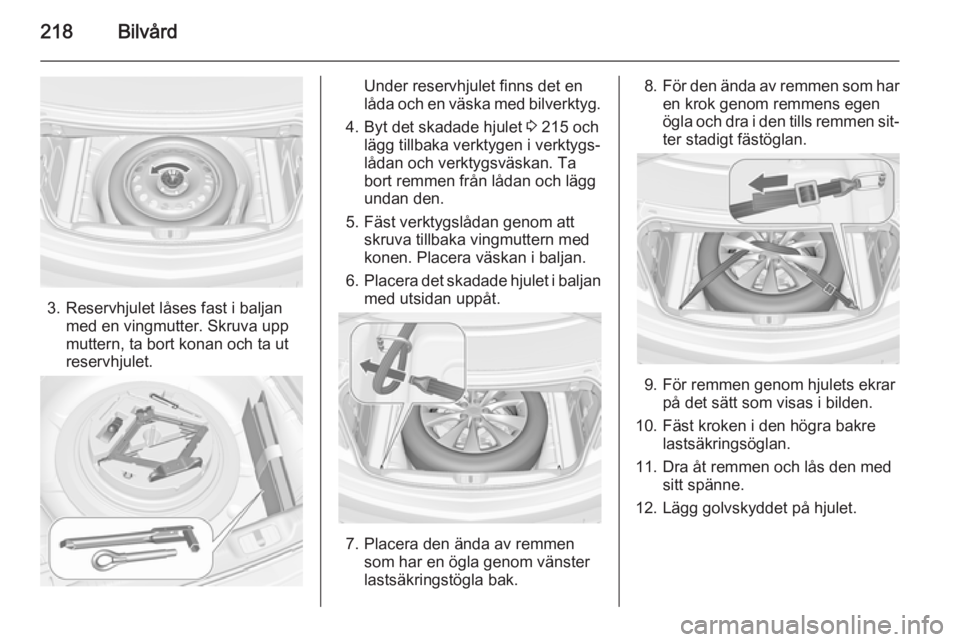

218Bilvård
3. Reservhjulet låses fast i baljanmed en vingmutter. Skruva upp
muttern, ta bort konan och ta ut
reservhjulet.
Under reservhjulet finns det en
låda och en väska med bilverktyg.
4. Byt det skadade hjulet 3 215 och
lägg tillbaka verktygen i verktygs‐
lådan och verktygsväskan. Ta
bort remmen från lådan och lägg
undan den.
5. Fäst verktygslådan genom att skruva tillbaka vingmuttern med
konen. Placera väskan i baljan.
6. Placera det skadade hjulet i baljan
med utsidan uppåt.
7. Placera den ända av remmen som har en ögla genom vänster
lastsäkringstögla bak.
8. För den ända av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen sit‐
ter stadigt fästöglan.
9. För remmen genom hjulets ekrar på det sätt som visas i bilden.
10. Fäst kroken i den högra bakre lastsäkringsöglan.
11. Dra åt remmen och lås den med sitt spänne.
12. Lägg golvskyddet på hjulet.
