220Conservação do veículo
N.ºCircuito30Bomba ABS31–32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Vidros eléctricos, sensor de
chuva, espelho retrovisor exte‐
rior36Controlo da climatização37–38Bomba de vácuo39Módulo de controlo do sistema
do combustível40Sistema lava pára-brisas41Máximos lado direito (Halo‐
géneo)N.ºCircuito42Ventoinha do radiador43Limpa-pára-brisas44–45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51–52Aquecedor auxiliar, motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades, Módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

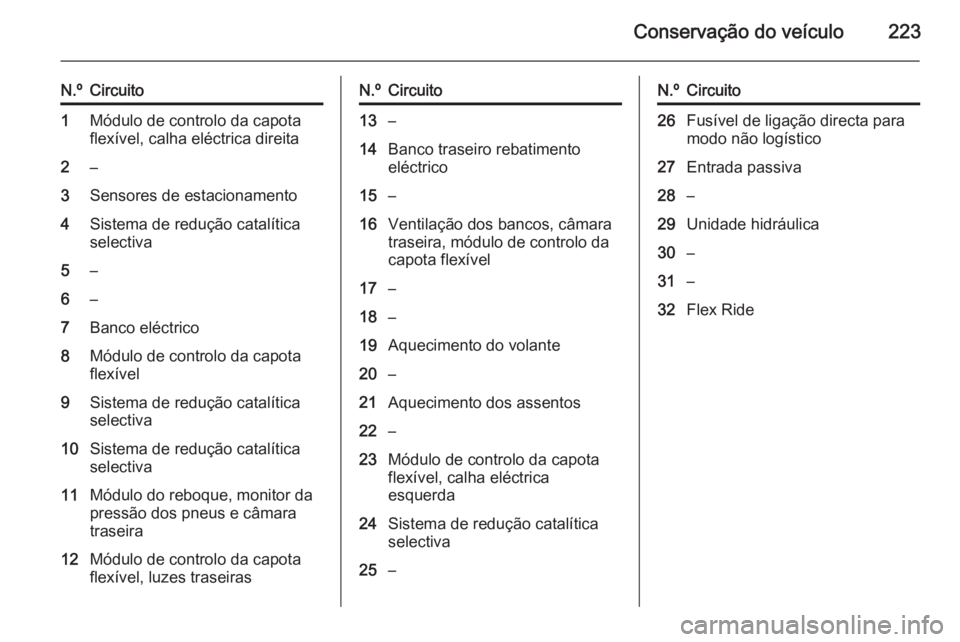

Conservação do veículo223
N.ºCircuito1Módulo de controlo da capota
flexível, calha eléctrica direita2–3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8Módulo de controlo da capota
flexível9Sistema de redução catalítica
selectiva10Sistema de redução catalítica
selectiva11Módulo do reboque, monitor da
pressão dos pneus e câmara
traseira12Módulo de controlo da capota
flexível, luzes traseirasN.ºCircuito13–14Banco traseiro rebatimento
eléctrico15–16Ventilação dos bancos, câmara
traseira, módulo de controlo da
capota flexível17–18–19Aquecimento do volante20–21Aquecimento dos assentos22–23Módulo de controlo da capota
flexível, calha eléctrica
esquerda24Sistema de redução catalítica
selectiva25–N.ºCircuito26Fusível de ligação directa para
modo não logístico27Entrada passiva28–29Unidade hidráulica30–31–32Flex Ride

Conservação do veículo227
por minuto quando a velocidade do
veículo ultrapassa um determinado
limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As pressões actuais dos pneus
podem ser mostradas no Veículo
informação menu no Centro de
Informação do Condutor (CIC).
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são mostrados através de
uma mensagem, com o pneu
correspondente a piscar no CIC.

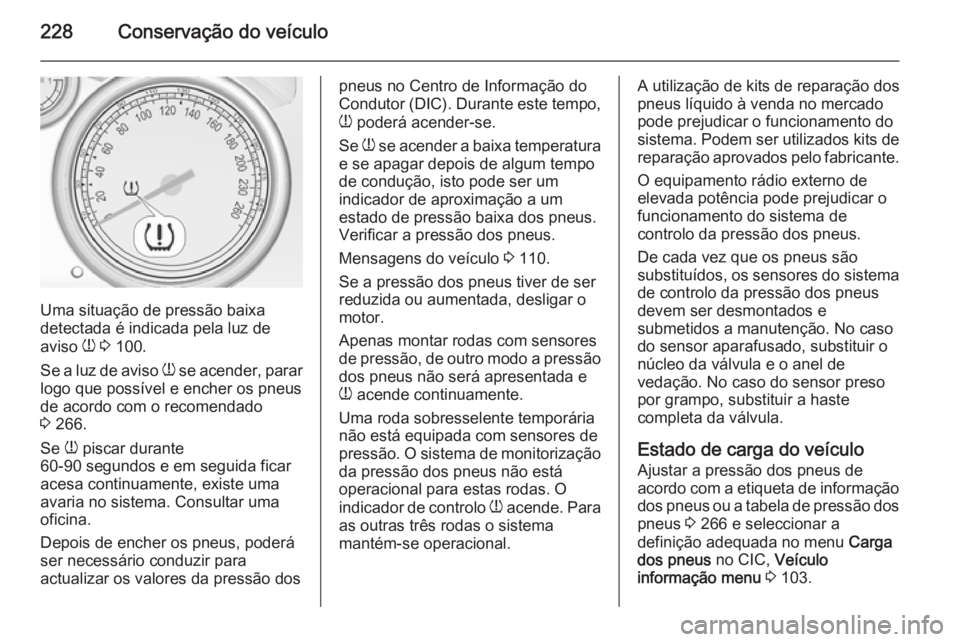

228Conservação do veículo
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 100.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 266.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Depois de encher os pneus, poderá
ser necessário conduzir para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor (DIC). Durante este tempo,
w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de aproximação a um
estado de pressão baixa dos pneus.
Verificar a pressão dos pneus.
Mensagens do veículo 3 110.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização
da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 266 e seleccionar a
definição adequada no menu Carga
dos pneus no CIC, Veículo
informação menu 3 103.

Conservação do veículo229
Seleccionar:■ Ligeira para pressão de conforto
até 3 pessoas
■ Eco para pressão Eco até
3 pessoas
■ Máx para carga total
Processo de correspondência do sensor TPMS Cada sensor TPMS tem um código
de identificação único. É necessário
efectuar a correspondência do código
de identificação com uma nova
posição do pneu/roda depois de
rodar os pneus ou de substituir o
conjunto de rodas completo e se um
ou mais sensores TPMS foram
substituídos. O processo de
correspondência dos sensores
TPMS também deve ser efectuado
depois de substituir um pneu
sobresselente por um pneu de
estrada com sensor TPMS.
A luz de anomalia e a mensagem ou
código de aviso deverão apagar no
próximo ciclo de ignição. A
correspondência dos sensores com
as posições dos pneus/rodas é
efectuada utilizando uma ferramenta de reprogramação TPMS, pela
seguinte ordem: pneu dianteiro do
lado esquerdo, pneu dianteiro do lado direito, pneu traseiro do lado direito e
pneu traseiro do lado esquerdo. O
indicador de mudança de direcção na posição activa actual mantém-se
aceso até ocorrer a correspondência
do sensor.
Consultar a respectiva oficina para o serviço ou para adquirir uma
ferramenta de nova memorização.
São disponibilizados 2 minutos para
fazer corresponder a primeira
posição do pneu/roda e 5 minutos no
total para fazer corresponder asquatro posições dos pneus/rodas.
Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor TPMS consiste em:
1. Aplicar o travão de mão; nos veículos equipados com caixa develocidades automática, colocar a alavanca selectora na posição P.
2. Ligue a ignição.
3. Utilizar o botão MENU na
alavanca do indicador de
mudança de direcção para
seleccionar Menu de informação
do veículo no CIC.
4. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
5. Pressionar o botão SET/CLR
para iniciar o processo de correspondência do pneu. Deverá
surgir uma mensagem a pedir
aceitação do processo.
6. Pressionar novamente o botão SET/CLR para confirmar a
selecção. A buzina toca duas

230Conservação do veículo
vezes para sinalizar que o
receptor está em modo de
memorização.
7. Começar pelo lado dianteiro do lado esquerdo.
8. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida pressionar o
botão para activar o sensor
TPMS. Um toque curto da buzina
confirma que o código de
identificação do sensor foi feito
corresponder com aquela posição
do pneu e roda.
9. Passar ao pneu dianteiro do lado direito e repetir o procedimento
indicado no Passo 8.
10. Passar ao pneu traseiro dianteiro do lado direito e repetir o
procedimento indicado no
Passo 8.
11. Passar ao pneu traseiro do lado esquerdo e repetir o
procedimento indicado no Passo 8. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código deidentificação do sensor com o
pneu traseiro do lado esquerdo e
que o processo de
correspondência dos sensores
TPMS já não está activo.
12. Desligar a ignição.
13. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de pressão
dos pneus.
14. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 103.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam.
O valor da pressão dos pneus
apresentado no CIC mostra a
pressão actual dos pneus. Assim, é
importante verificar a pressão com os pneus frios.Profundidade do relevo
Verificar a profundidade do piso a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.

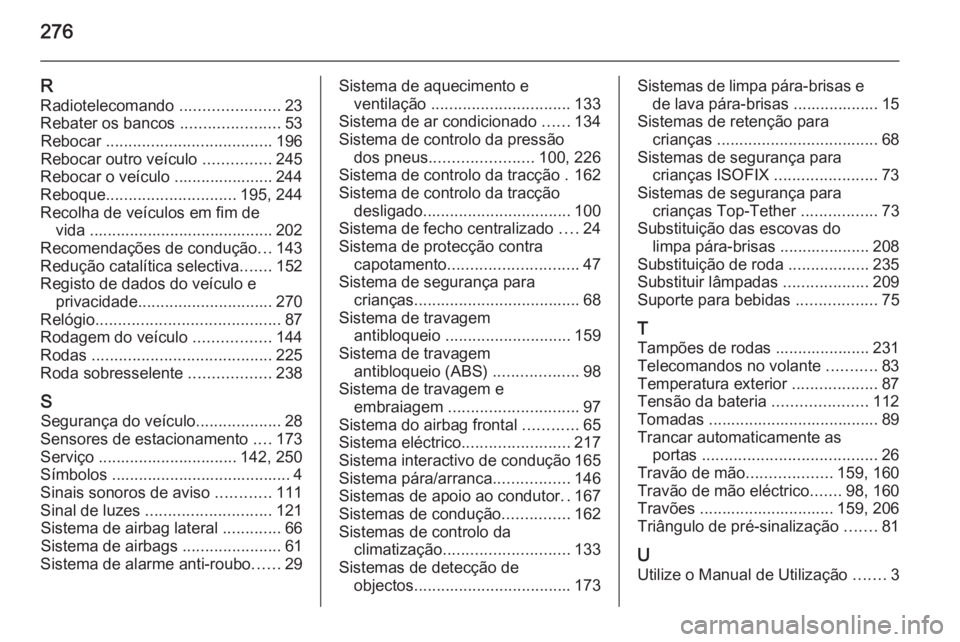

276
RRadiotelecomando ......................23
Rebater os bancos ......................53
Rebocar ..................................... 196
Rebocar outro veículo ...............245
Rebocar o veículo ...................... 244
Reboque ............................. 195, 244
Recolha de veículos em fim de vida ......................................... 202
Recomendações de condução ...143
Redução catalítica selectiva .......152
Registo de dados do veículo e privacidade .............................. 270
Relógio ......................................... 87
Rodagem do veículo .................144
Rodas ........................................ 225
Roda sobresselente ..................238
S Segurança do veículo ...................28
Sensores de estacionamento ....173
Serviço ............................... 142, 250
Símbolos ........................................ 4
Sinais sonoros de aviso ............111
Sinal de luzes ............................ 121
Sistema de airbag lateral .............66
Sistema de airbags ......................61
Sistema de alarme anti-roubo ......29Sistema de aquecimento e
ventilação ............................... 133
Sistema de ar condicionado ......134
Sistema de controlo da pressão dos pneus ....................... 100, 226
Sistema de controlo da tracção . 162
Sistema de controlo da tracção desligado ................................. 100
Sistema de fecho centralizado ....24
Sistema de protecção contra capotamento ............................. 47
Sistema de segurança para crianças ..................................... 68
Sistema de travagem antibloqueio ............................ 159
Sistema de travagem antibloqueio (ABS) ...................98
Sistema de travagem e embraiagem ............................. 97
Sistema do airbag frontal ............65
Sistema eléctrico ........................217
Sistema interactivo de condução 165
Sistema pára/arranca .................146
Sistemas de apoio ao condutor ..167
Sistemas de condução ...............162
Sistemas de controlo da climatização ............................ 133
Sistemas de detecção de objectos ................................... 173Sistemas de limpa pára‑brisas e
de lava pára‑brisas ................... 15
Sistemas de retenção para crianças .................................... 68
Sistemas de segurança para crianças ISOFIX .......................73
Sistemas de segurança para crianças Top-Tether .................73
Substituição das escovas do limpa pára-brisas .................... 208
Substituição de roda ..................235
Substituir lâmpadas ...................209
Suporte para bebidas ..................75
T
Tampões de rodas ..................... 231
Telecomandos no volante ...........83
Temperatura exterior ...................87
Tensão da bateria .....................112
Tomadas ...................................... 89
Trancar automaticamente as portas ....................................... 26
Travão de mão ...................159, 160
Travão de mão eléctrico .......98, 160
Travões .............................. 159, 206
Triângulo de pré-sinalização .......81
U
Utilize o Manual de Utilização .......3
