Näidikud ja juhtseadised89

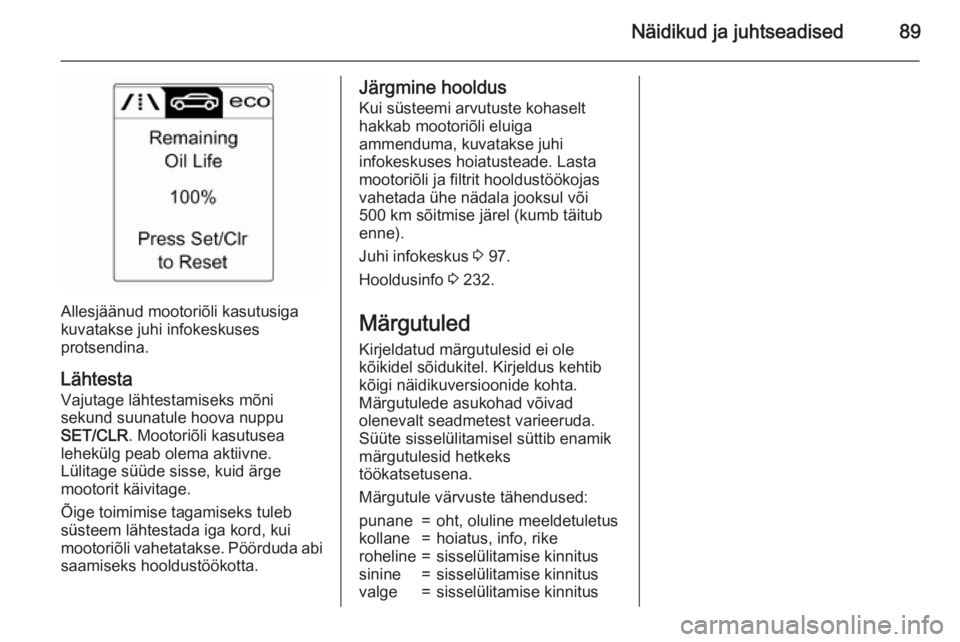

Allesjäänud mootoriõli kasutusiga
kuvatakse juhi infokeskuses
protsendina.
Lähtesta Vajutage lähtestamiseks mõni
sekund suunatule hoova nuppu
SET/CLR . Mootoriõli kasutusea
lehekülg peab olema aktiivne.
Lülitage süüde sisse, kuid ärge
mootorit käivitage.
Õige toimimise tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 97.
Hooldusinfo 3 232.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

90Näidikud ja juhtseadised
Märgutuled armatuurlaual

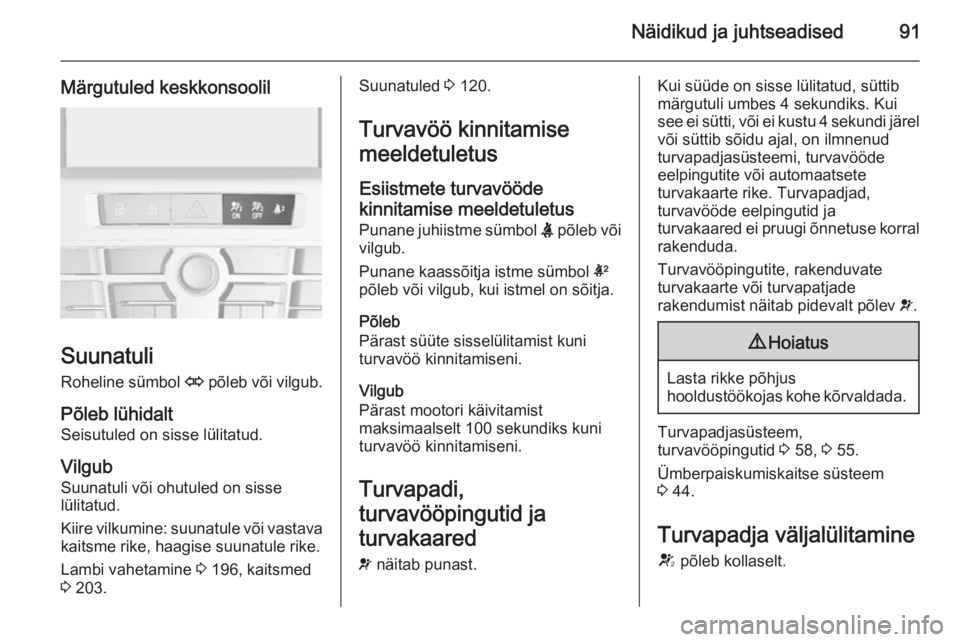

Näidikud ja juhtseadised91
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 196, kaitsmed
3 203.
Suunatuled 3 120.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvapadi,
turvavööpingutid ja
turvakaared v näitab punast.Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, või ei kustu 4 sekundi järel või süttib sõidu ajal, on ilmnenud
turvapadjasüsteemi, turvavööde
eelpingutite või automaatsete
turvakaarte rike. Turvapadjad,
turvavööde eelpingutid ja
turvakaared ei pruugi õnnetuse korral
rakenduda.
Turvavööpingutite, rakenduvate
turvakaarte või turvapatjade
rakendumist näitab pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvapadjasüsteem,
turvavööpingutid 3 58, 3 55.
Ümberpaiskumiskaitse süsteem
3 44.
Turvapadja väljalülitamine V põleb kollaselt.

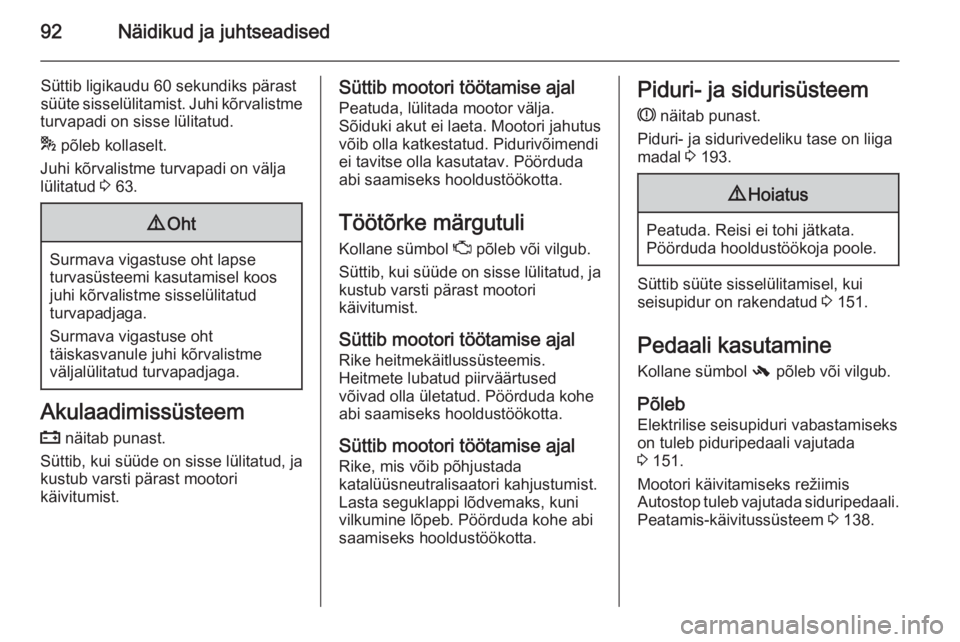

92Näidikud ja juhtseadised
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 63.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 193.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 151.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 151.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 138.

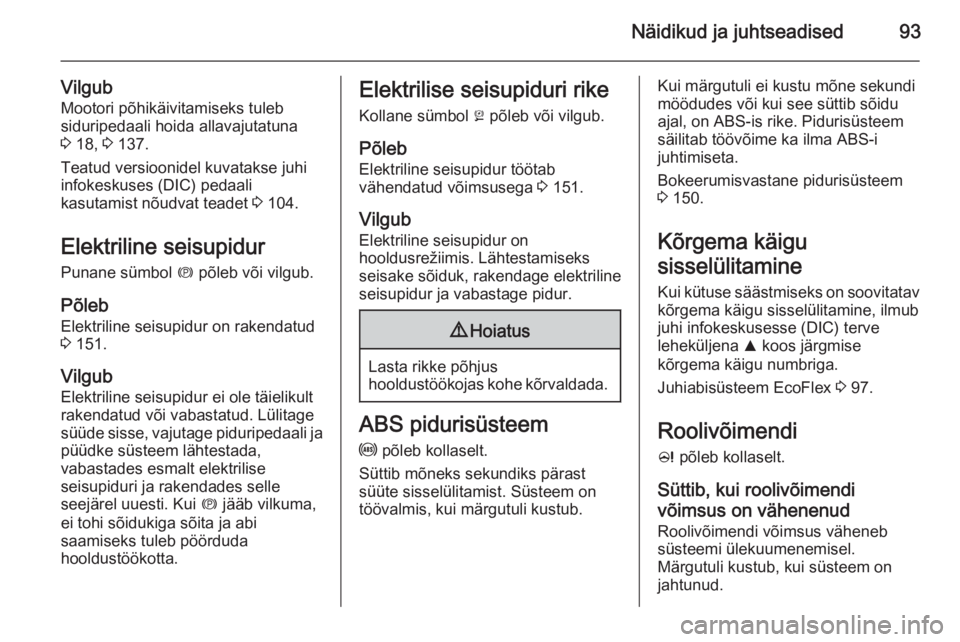

Näidikud ja juhtseadised93
VilgubMootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 18, 3 137.
Teatud versioonidel kuvatakse juhi
infokeskuses (DIC) pedaali
kasutamist nõudvat teadet 3 104.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb
Elektriline seisupidur on rakendatud 3 151.
Vilgub Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 151.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 150.
Kõrgema käigu
sisselülitamine Kui kütuse säästmiseks on soovitatav
kõrgema käigu sisselülitamine, ilmub
juhi infokeskusesse (DIC) terve
leheküljena R koos järgmise
kõrgema käigu numbriga.
Juhiabisüsteem EcoFlex 3 97.
Roolivõimendi
c põleb kollaselt.
Süttib, kui roolivõimendi
võimsus on vähenenud
Roolivõimendi võimsus väheneb
süsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.

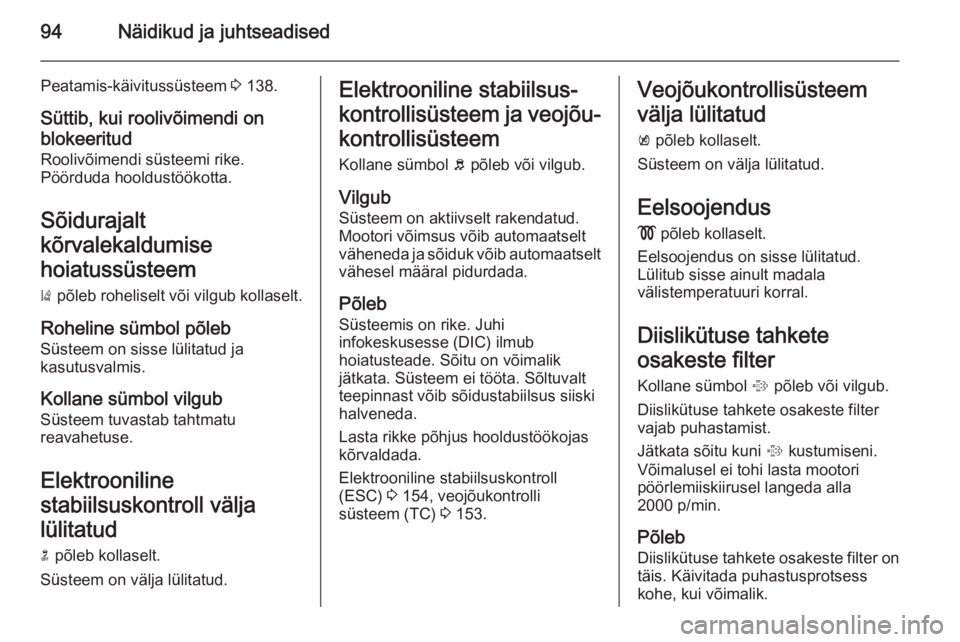

94Näidikud ja juhtseadised
Peatamis-käivitussüsteem 3 138.
Süttib, kui roolivõimendi on
blokeeritud Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem ) põleb roheliselt või vilgub kollaselt.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgubSüsteem tuvastab tahtmatu
reavahetuse.
Elektrooniline
stabiilsuskontroll välja
lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.Elektrooniline stabiilsus‐
kontrollisüsteem ja veojõu‐ kontrollisüsteemKollane sümbol b põleb või vilgub.
Vilgub Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.
Põleb Süsteemis on rike. Juhi
infokeskusesse (DIC) ilmub
hoiatusteade. Sõitu on võimalik
jätkata. Süsteem ei tööta. Sõltuvalt
teepinnast võib sõidustabiilsus siiski
halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsuskontroll
(ESC) 3 154, veojõukontrolli
süsteem (TC) 3 153.Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.

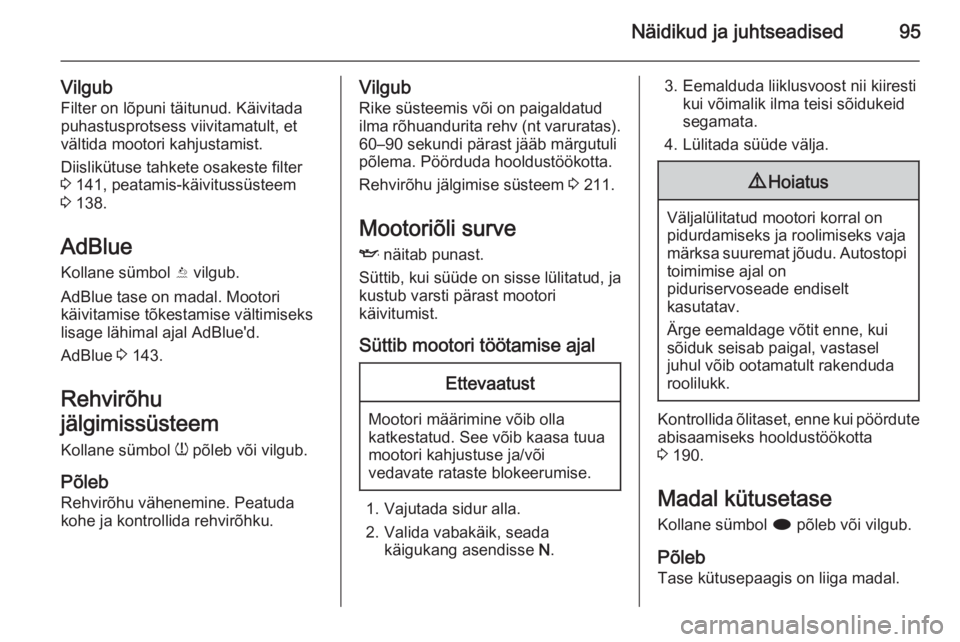

Näidikud ja juhtseadised95
VilgubFilter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 141, peatamis-käivitussüsteem
3 138.
AdBlue
Kollane sümbol Y vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 143.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 211.
Mootoriõli surve I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti
kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 190.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.

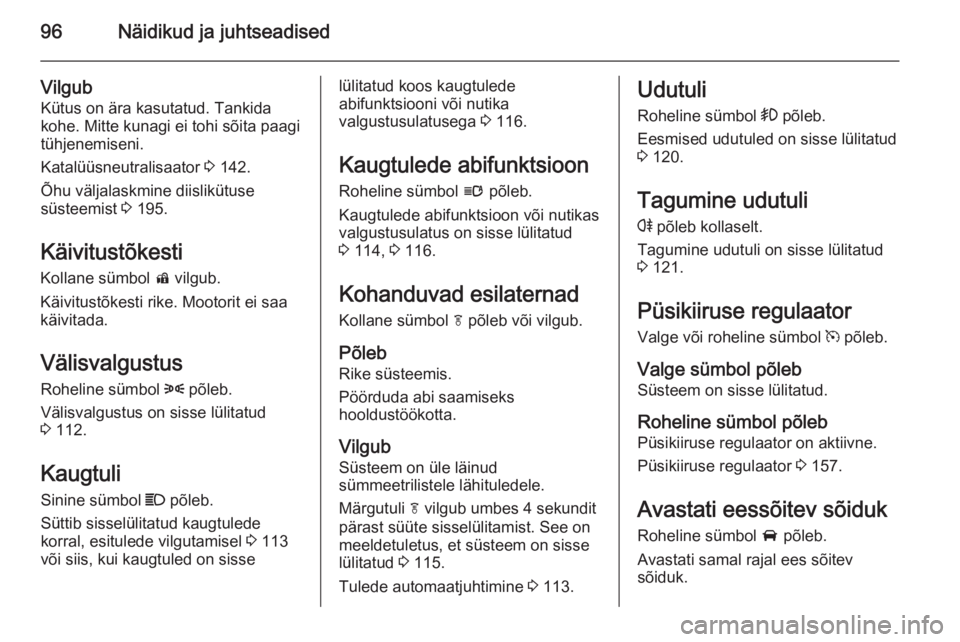

96Näidikud ja juhtseadised
VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 142.
Õhu väljalaskmine diislikütuse
süsteemist 3 195.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
VälisvalgustusRoheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 112.
Kaugtuli Sinine sümbol C põleb.
Süttib sisselülitatud kaugtulede
korral, esitulede vilgutamisel 3 113
või siis, kui kaugtuled on sisselülitatud koos kaugtulede
abifunktsiooni või nutika
valgustusulatusega 3 116.
Kaugtulede abifunktsioon
Roheline sümbol l põleb.
Kaugtulede abifunktsioon või nutikas
valgustusulatus on sisse lülitatud
3 114, 3 116.
Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abi saamiseks
hooldustöökotta.
Vilgub Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 115.
Tulede automaatjuhtimine 3 113.Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 120.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 121.
Püsikiiruse regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 157.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.

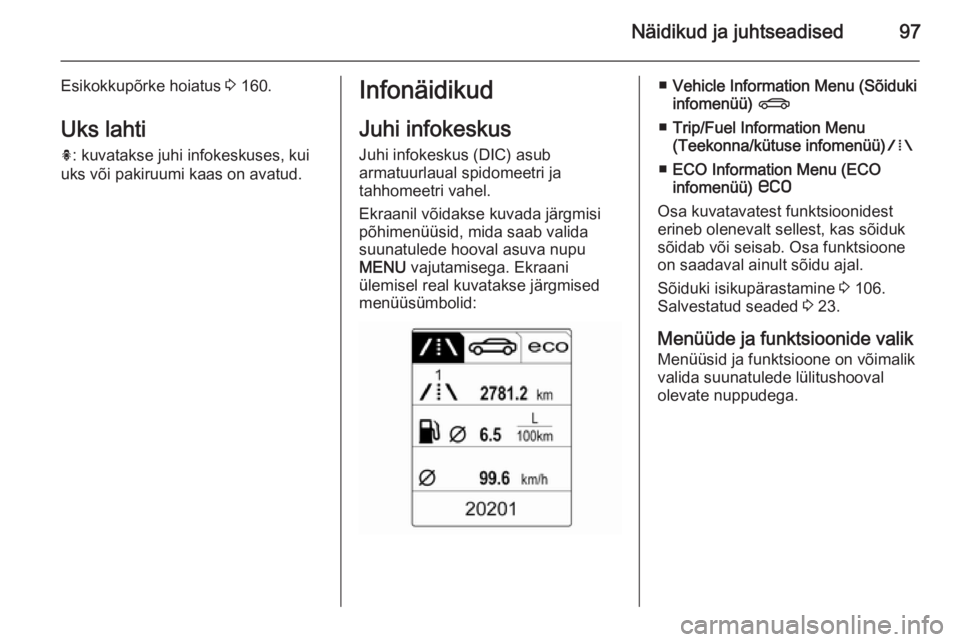

Näidikud ja juhtseadised97
Esikokkupõrke hoiatus 3 160.
Uks lahti
h : kuvatakse juhi infokeskuses, kui
uks või pakiruumi kaas on avatud.Infonäidikud
Juhi infokeskus Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel.
Ekraanil võidakse kuvada järgmisi
põhimenüüsid, mida saab valida
suunatulede hooval asuva nupu
MENU vajutamisega. Ekraani
ülemisel real kuvatakse järgmised
menüüsümbolid:■ Vehicle Information Menu (Sõiduki
infomenüü) X
■ Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü) W
■ ECO Information Menu (ECO
infomenüü) s
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk
sõidab või seisab. Osa funktsioone
on saadaval ainult sõidu ajal.
Sõiduki isikupärastamine 3 106.
Salvestatud seaded 3 23.
Menüüde ja funktsioonide valik Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.

98Näidikud ja juhtseadised
Menüüde vaheldamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile tagasipöördumiseks
vajutada nuppu MENU.
Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.
Funktsiooni valimiseks või teate
kinnitamiseks vajutada nuppu
SET/CLR .
Vehicle Information Menu
(Sõiduki infomenüü) X
Vajutage nuppu MENU, et valida
X .
Alammenüü valimiseks keerake
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.
Järgida alammenüüdes esitatud
juhiseid.
Sõltuvalt versioonist võivad kasutusel
olla järgmised alammenüüd:
■ Unit (Ühik) : kuvatavate ühikute
muutmisvõimalus
■ Tire Pressure (Rehvirõhk) :
kontrollib sõidu ajal kõikide rataste rõhku 3 211
■ Tire Load (rehvi koormus) : valige
rehvirõhu kategooria tegeliku
rehvirõhu järgi 3 211
■ Remaining Oil Life (Õli
kasutuskestuse jääk) : näitab, millal
vahetada mootoriõli ja filtrit 3 88
