Sõiduki hooldamine219
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt. Vajutada
riivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada riidelapiga üleliigne tihendusvahend.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.

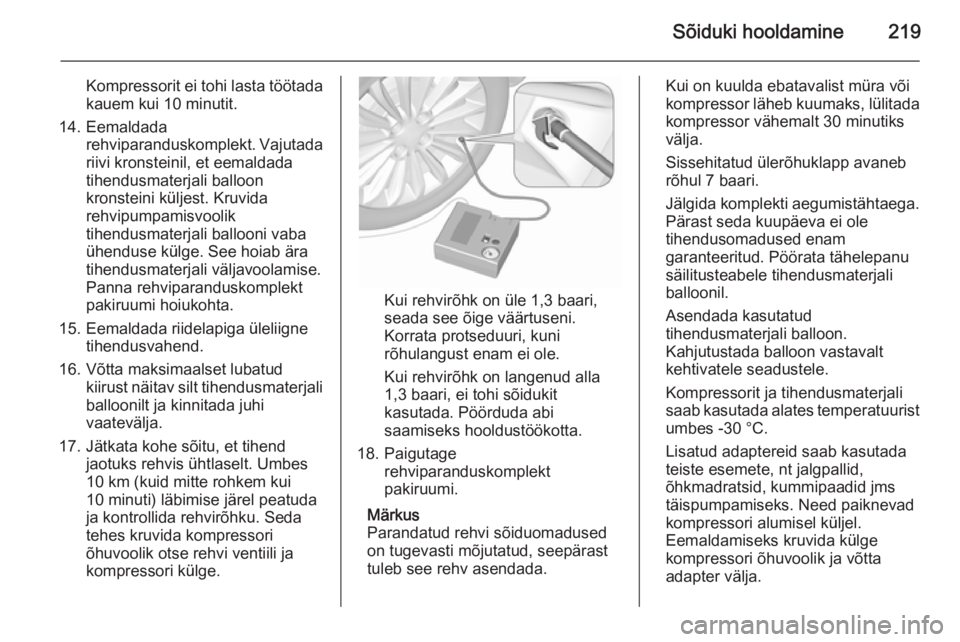

17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui
10 minuti) läbimise järel peatuda
ja kontrollida rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
18. Paigutage rehviparanduskomplekt
pakiruumi.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb
rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.
Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms
täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.

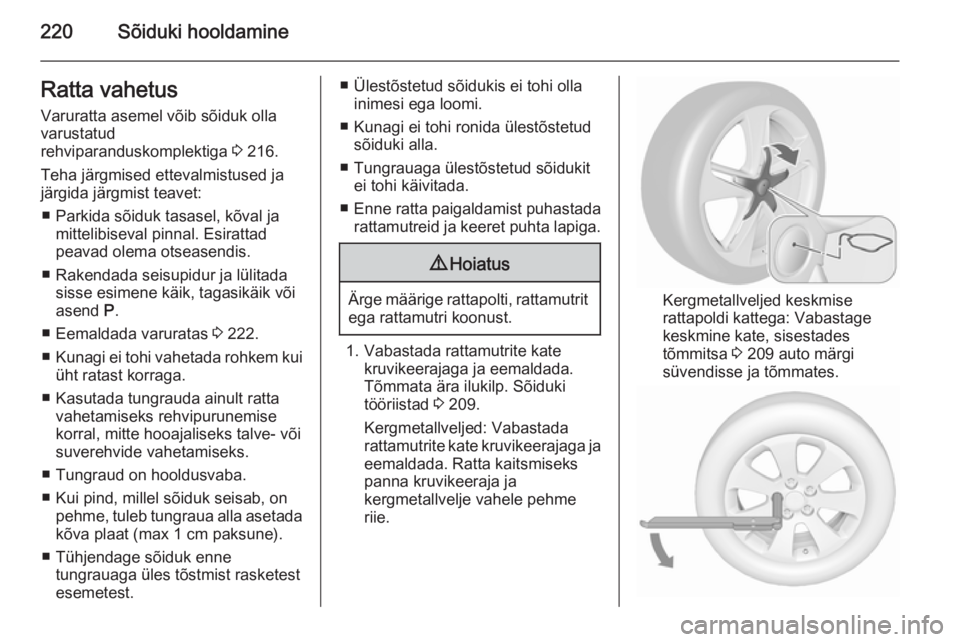

220Sõiduki hooldamineRatta vahetusVaruratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 216.
Teha järgmised ettevalmistused ja järgida järgmist teavet:
■ Parkida sõiduk tasasel, kõval ja mittelibiseval pinnal. Esirattad
peavad olema otseasendis.
■ Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.
■ Eemaldada varuratas 3 222.
■ Kunagi ei tohi vahetada rohkem kui
üht ratast korraga.
■ Kasutada tungrauda ainult ratta vahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve- või
suverehvide vahetamiseks.
■ Tungraud on hooldusvaba.
■ Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla asetada
kõva plaat (max 1 cm paksune).
■ Tühjendage sõiduk enne tungrauaga üles tõstmist rasketest
esemetest.■ Ülestõstetud sõidukis ei tohi olla inimesi ega loomi.
■ Kunagi ei tohi ronida ülestõstetud sõiduki alla.
■ Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
■ Enne ratta paigaldamist puhastada
rattamutreid ja keeret puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp. Sõiduki
tööriistad 3 209.
Kergmetallveljed: Vabastada
rattamutrite kate kruvikeerajaga ja
eemaldada. Ratta kaitsmiseks
panna kruvikeeraja ja
kergmetallvelje vahele pehme
riie.
Kergmetallveljed keskmise
rattapoldi kattega: Vabastage
keskmine kate, sisestades
tõmmitsa 3 209 auto märgi
süvendisse ja tõmmates.

Sõiduki hooldamine221

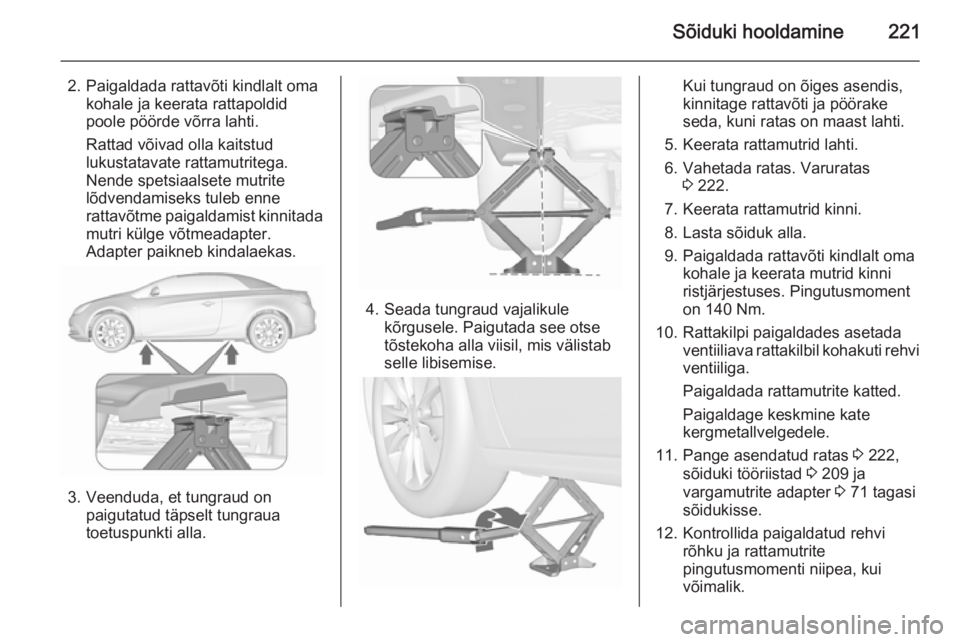

2. Paigaldada rattavõti kindlalt omakohale ja keerata rattapoldid
poole pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.
3. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
4. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab selle libisemise.
Kui tungraud on õiges asendis,
kinnitage rattavõti ja pöörake
seda, kuni ratas on maast lahti.
5. Keerata rattamutrid lahti.
6. Vahetada ratas. Varuratas 3 222.
7. Keerata rattamutrid kinni. 8. Lasta sõiduk alla.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
10. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
Paigaldage keskmine kate
kergmetallvelgedele.
11. Pange asendatud ratas 3 222,
sõiduki tööriistad 3 209 ja
vargamutrite adapter 3 71 tagasi
sõidukisse.
12. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.

222Sõiduki hooldamine
Lasta katkine rehv asendada või
parandada niipea, kui võimalik.
Tõsteplatvormi tõsteasend
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõstuki eesmise käpa asend kere all.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratta eemaldamine ja
kahjustatud ratta pakiruumi
paigutamine
Varuratas asub põrandakatte all
varuratta hoidikus.
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Väljavõtmiseks: 1. Sulgege pehme katus ja tõmmake
pakiruumi eralduskardin sisse,
surudes seda kaarja ala juurest
üles ja ettepoole 3 74.

Sõiduki hooldamine223

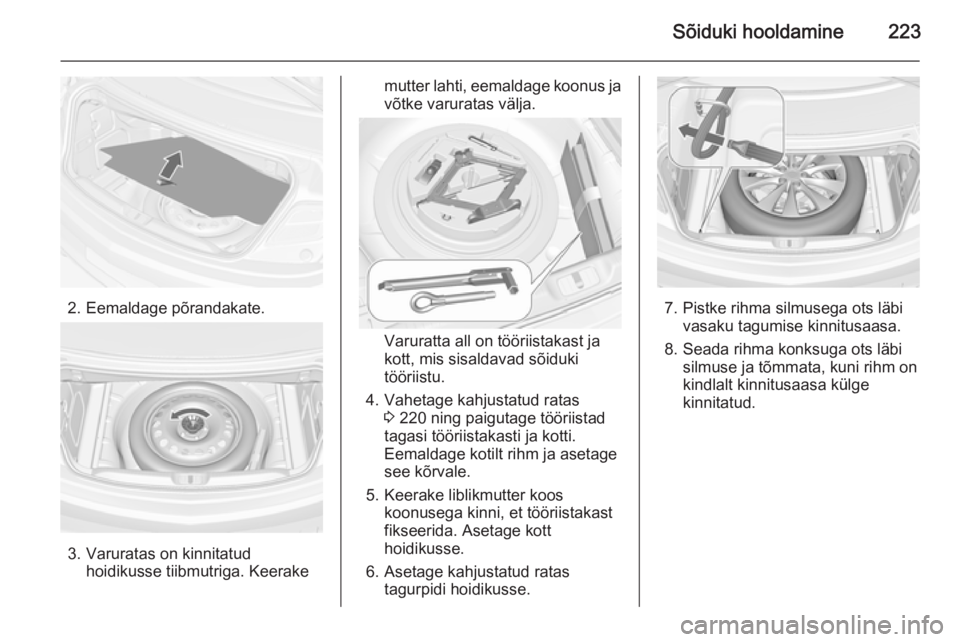

2. Eemaldage põrandakate.
3. Varuratas on kinnitatudhoidikusse tiibmutriga. Keerake
mutter lahti, eemaldage koonus ja
võtke varuratas välja.
Varuratta all on tööriistakast ja
kott, mis sisaldavad sõiduki tööriistu.
4. Vahetage kahjustatud ratas 3 220 ning paigutage tööriistad
tagasi tööriistakasti ja kotti.
Eemaldage kotilt rihm ja asetage
see kõrvale.
5. Keerake liblikmutter koos koonusega kinni, et tööriistakast
fikseerida. Asetage kott
hoidikusse.
6. Asetage kahjustatud ratas tagurpidi hoidikusse.
7. Pistke rihma silmusega ots läbivasaku tagumise kinnitusaasa.
8. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.

224Sõiduki hooldamine

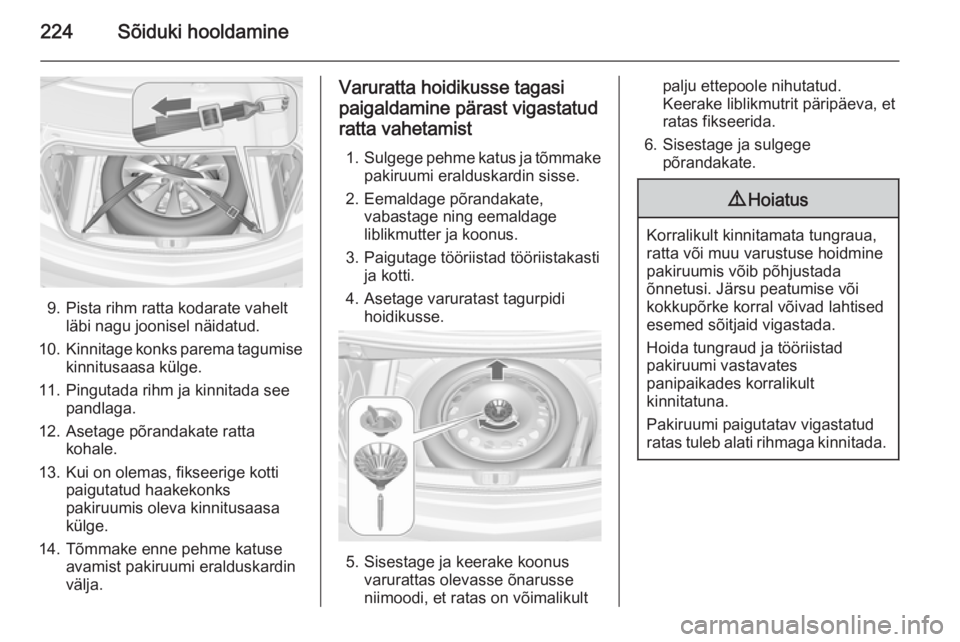

9. Pista rihm ratta kodarate vaheltläbi nagu joonisel näidatud.
10. Kinnitage konks parema tagumise
kinnitusaasa külge.
11. Pingutada rihm ja kinnitada see pandlaga.
12. Asetage põrandakate ratta kohale.
13. Kui on olemas, fikseerige kotti paigutatud haakekonks
pakiruumis oleva kinnitusaasa
külge.
14. Tõmmake enne pehme katuse avamist pakiruumi eralduskardin
välja.
Varuratta hoidikusse tagasi
paigaldamine pärast vigastatud ratta vahetamist
1. Sulgege pehme katus ja tõmmake
pakiruumi eralduskardin sisse.
2. Eemaldage põrandakate, vabastage ning eemaldage
liblikmutter ja koonus.
3. Paigutage tööriistad tööriistakasti ja kotti.
4. Asetage varuratast tagurpidi hoidikusse.
5. Sisestage ja keerake koonusvarurattas olevasse õnarusse
niimoodi, et ratas on võimalikult
palju ettepoole nihutatud.
Keerake liblikmutrit päripäeva, et
ratas fikseerida.
6. Sisestage ja sulgege põrandakate.9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungraud ja tööriistad
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.

Sõiduki hooldamine225

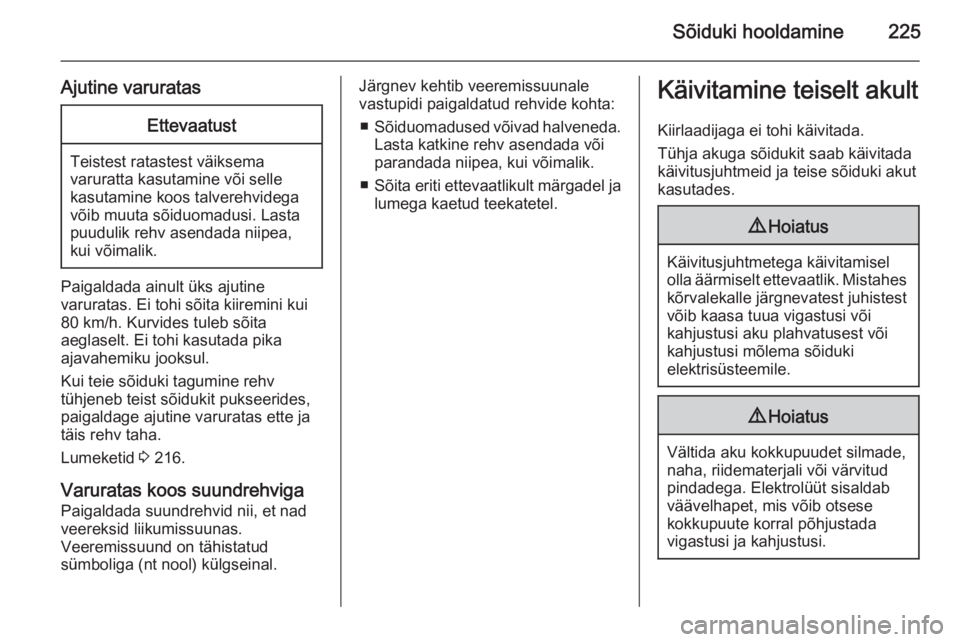

Ajutine varuratasEttevaatust
Teistest ratastest väiksemavaruratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.
Kui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 216.
Varuratas koos suundrehviga
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Järgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
■ Sõiduomadused võivad halveneda.
Lasta katkine rehv asendada või
parandada niipea, kui võimalik.
■ Sõita eriti ettevaatlikult märgadel ja
lumega kaetud teekatetel.Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.

226Sõiduki hooldamine
■Akut ei tohi mitte kunagi jätta lahtise
tule või sädemete lähedusse.
■ Tühi sõiduki aku võib külmuda juba
temperatuuril 0 °C. Sulatage
külmunud aku enne
käivitusjuhtmete ühendamist üles.
■ Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
■ Kasutada sama pingega (12 V) käivitusakut. Selle mahutavus (Ah)
ei tohi olla palju väiksem kui tühjal
akul.
■ Kasutada isoleeritud klemmide ja vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
) käivitusjuhtmeid.
■ Tühja akut ei tohi sõiduki küljest lahti ühendada.
■ Lülitada välja kõik mittevajalikud elektritarvitid.
■ Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
■ Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.■ Sõidukid ei tohi teineteisega juhtmetega käivitamise käigus
kokku puutuda.
■ Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
■ Eemaldage mõlema aku plussklemmide kaitsekatted.

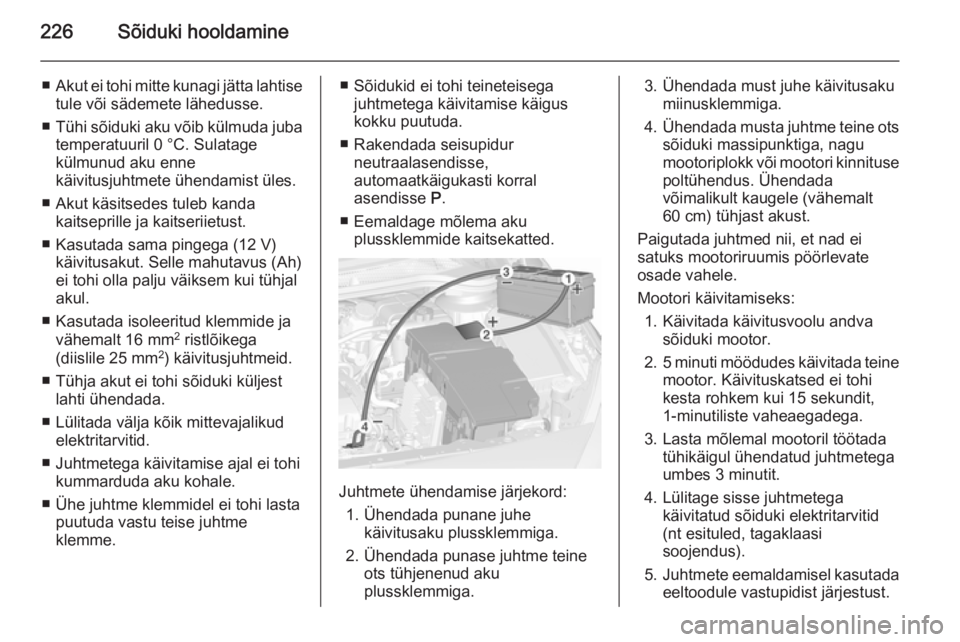

Juhtmete ühendamise järjekord:
1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.
3. Ühendada must juhe käivitusaku miinusklemmiga.
4. Ühendada musta juhtme teine ots
sõiduki massipunktiga, nagu
mootoriplokk või mootori kinnituse poltühendus. Ühendada
võimalikult kaugele (vähemalt
60 cm) tühjast akust.
Paigutada juhtmed nii, et nad ei
satuks mootoriruumis pöörlevate
osade vahele.
Mootori käivitamiseks: 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. 5 minuti möödudes käivitada teine
mootor. Käivituskatsed ei tohi
kesta rohkem kui 15 sekundit,
1-minutiliste vaheaegadega.
3. Lasta mõlemal mootoril töötada tühikäigul ühendatud juhtmetega
umbes 3 minutit.
4. Lülitage sisse juhtmetega käivitatud sõiduki elektritarvitid
(nt esituled, tagaklaasi
soojendus).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.

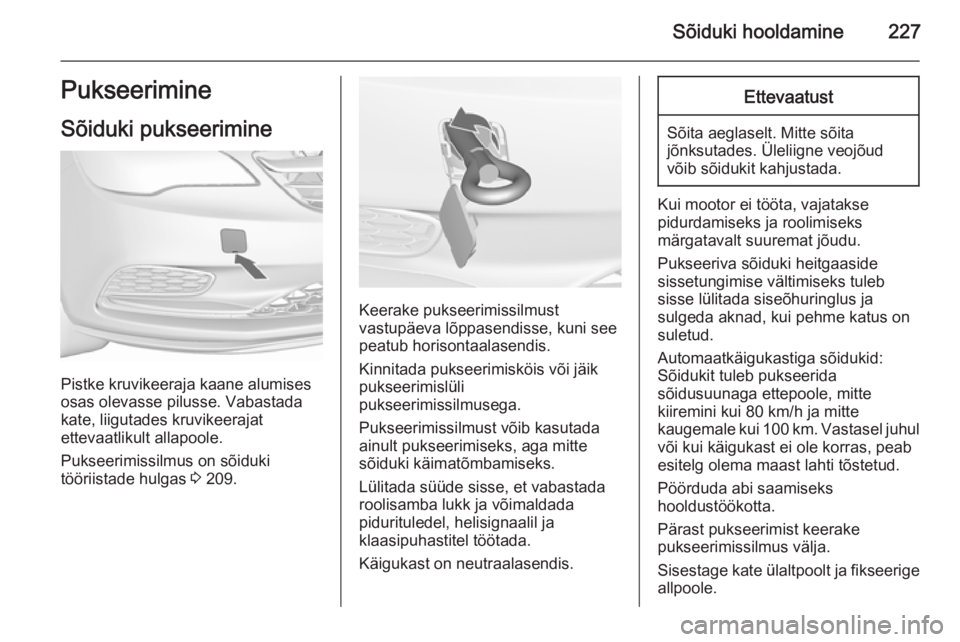

Sõiduki hooldamine227Pukseerimine
Sõiduki pukseerimine
Pistke kruvikeeraja kaane alumises
osas olevasse pilusse. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult allapoole.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 209.
Keerake pukseerimissilmust
vastupäeva lõppasendisse, kuni see
peatub horisontaalasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Käigukast on neutraalasendis.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad, kui pehme katus on
suletud.
Automaatkäigukastiga sõidukid:
Sõidukit tuleb pukseerida
sõidusuunaga ettepoole, mitte
kiiremini kui 80 km/h ja mitte
kaugemale kui 100 km. Vastasel juhul
või kui käigukast ei ole korras, peab
esitelg olema maast lahti tõstetud.
Pöörduda abi saamiseks
hooldustöökotta.
Pärast pukseerimist keerake
pukseerimissilmus välja.
Sisestage kate ülaltpoolt ja fikseerige
allpoole.

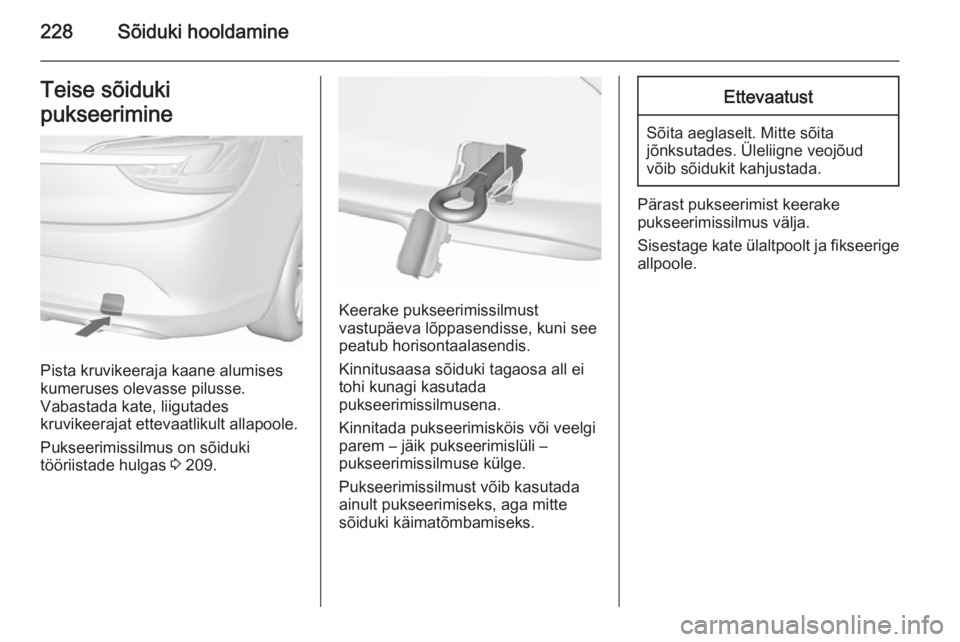

228Sõiduki hooldamineTeise sõiduki
pukseerimine
Pista kruvikeeraja kaane alumises
kumeruses olevasse pilusse.
Vabastada kate, liigutades
kruvikeerajat ettevaatlikult allapoole.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 209.
Keerake pukseerimissilmust
vastupäeva lõppasendisse, kuni see
peatub horisontaalasendis.
Kinnitusaasa sõiduki tagaosa all ei
tohi kunagi kasutada
pukseerimissilmusena.
Kinnitada pukseerimisköis või veelgi
parem – jäik pukseerimislüli –
pukseerimissilmuse külge.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Pärast pukseerimist keerake
pukseerimissilmus välja.
Sisestage kate ülaltpoolt ja fikseerige
allpoole.
