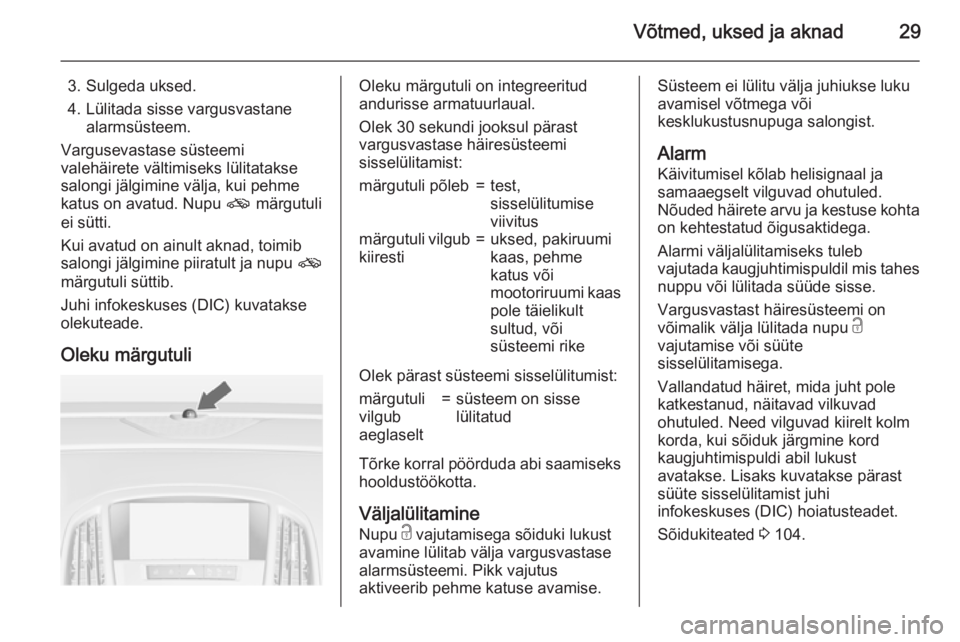

Võtmed, uksed ja aknad29
3. Sulgeda uksed.
4. Lülitada sisse vargusvastane alarmsüsteem.
Vargusevastase süsteemi
valehäirete vältimiseks lülitatakse
salongi jälgimine välja, kui pehme
katus on avatud. Nupu o märgutuli
ei sütti.
Kui avatud on ainult aknad, toimib
salongi jälgimine piiratult ja nupu o
märgutuli süttib.
Juhi infokeskuses (DIC) kuvatakse
olekuteade.
Oleku märgutuliOleku märgutuli on integreeritud
andurisse armatuurlaual.
Olek 30 sekundi jooksul pärast
vargusvastase häiresüsteemi
sisselülitamist:märgutuli põleb=test,
sisselülitumise
viivitusmärgutuli vilgub
kiiresti=uksed, pakiruumi
kaas, pehme
katus või
mootoriruumi kaas
pole täielikult
sultud, või
süsteemi rike
Olek pärast süsteemi sisselülitumist:
märgutuli
vilgub
aeglaselt=süsteem on sisse
lülitatud
Tõrke korral pöörduda abi saamiseks hooldustöökotta.
Väljalülitamine Nupu c vajutamisega sõiduki lukust
avamine lülitab välja vargusvastase
alarmsüsteemi. Pikk vajutus
aktiveerib pehme katuse avamise.
Süsteem ei lülitu välja juhiukse luku
avamisel võtmega või
kesklukustusnupuga salongist.
Alarm Käivitumisel kõlab helisignaal ja
samaaegselt vilguvad ohutuled.
Nõuded häirete arvu ja kestuse kohta
on kehtestatud õigusaktidega.
Alarmi väljalülitamiseks tuleb
vajutada kaugjuhtimispuldil mis tahes nuppu või lülitada süüde sisse.
Vargusvastast häiresüsteemi on
võimalik välja lülitada nupu c
vajutamise või süüte
sisselülitamisega.
Vallandatud häiret, mida juht pole
katkestanud, näitavad vilkuvad
ohutuled. Need vilguvad kiirelt kolm
korda, kui sõiduk järgmine kord
kaugjuhtimispuldi abil lukust
avatakse. Lisaks kuvatakse pärast
süüte sisselülitamist juhi
infokeskuses (DIC) hoiatusteadet.
Sõidukiteated 3 104.

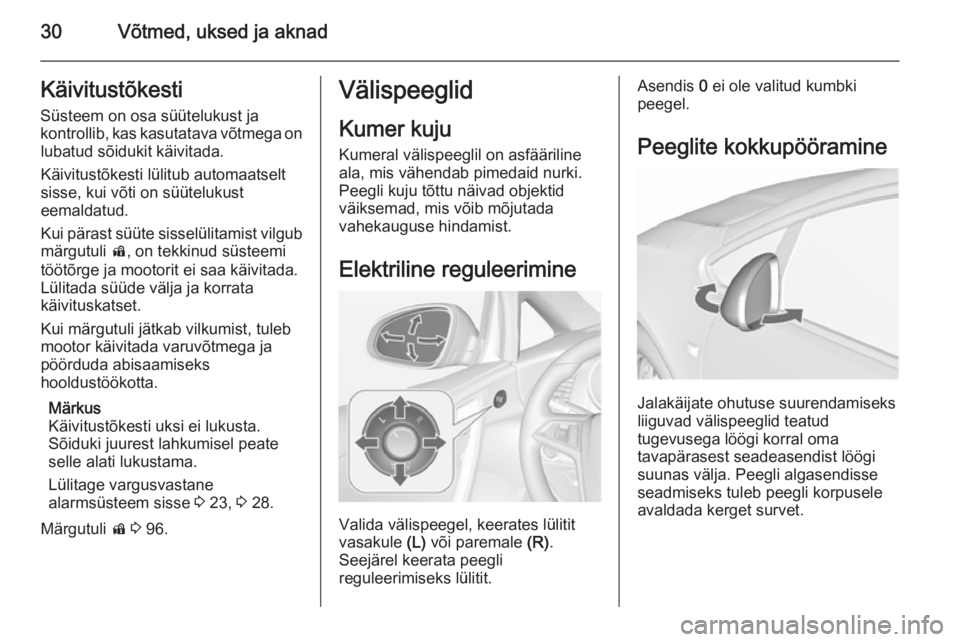

30Võtmed, uksed ja aknadKäivitustõkestiSüsteem on osa süütelukust ja
kontrollib, kas kasutatava võtmega on lubatud sõidukit käivitada.
Käivitustõkesti lülitub automaatselt
sisse, kui võti on süütelukust
eemaldatud.
Kui pärast süüte sisselülitamist vilgub
märgutuli d, on tekkinud süsteemi
töötõrge ja mootorit ei saa käivitada.
Lülitada süüde välja ja korrata
käivituskatset.
Kui märgutuli jätkab vilkumist, tuleb
mootor käivitada varuvõtmega ja pöörduda abisaamiseks
hooldustöökotta.
Märkus
Käivitustõkesti uksi ei lukusta.
Sõiduki juurest lahkumisel peate
selle alati lukustama.
Lülitage vargusvastane
alarmsüsteem sisse 3 23, 3 28.
Märgutuli d 3 96.Välispeeglid
Kumer kuju
Kumeral välispeeglil on asfääriline ala, mis vähendab pimedaid nurki. Peegli kuju tõttu näivad objektid
väiksemad, mis võib mõjutada
vahekauguse hindamist.
Elektriline reguleerimine
Valida välispeegel, keerates lülitit
vasakule (L) või paremale (R).
Seejärel keerata peegli
reguleerimiseks lülitit.
Asendis 0 ei ole valitud kumbki
peegel.
Peeglite kokkupööramine
Jalakäijate ohutuse suurendamiseks
liiguvad välispeeglid teatud
tugevusega löögi korral oma
tavapärasest seadeasendist löögi
suunas välja. Peegli algasendisse
seadmiseks tuleb peegli korpusele
avaldada kerget survet.

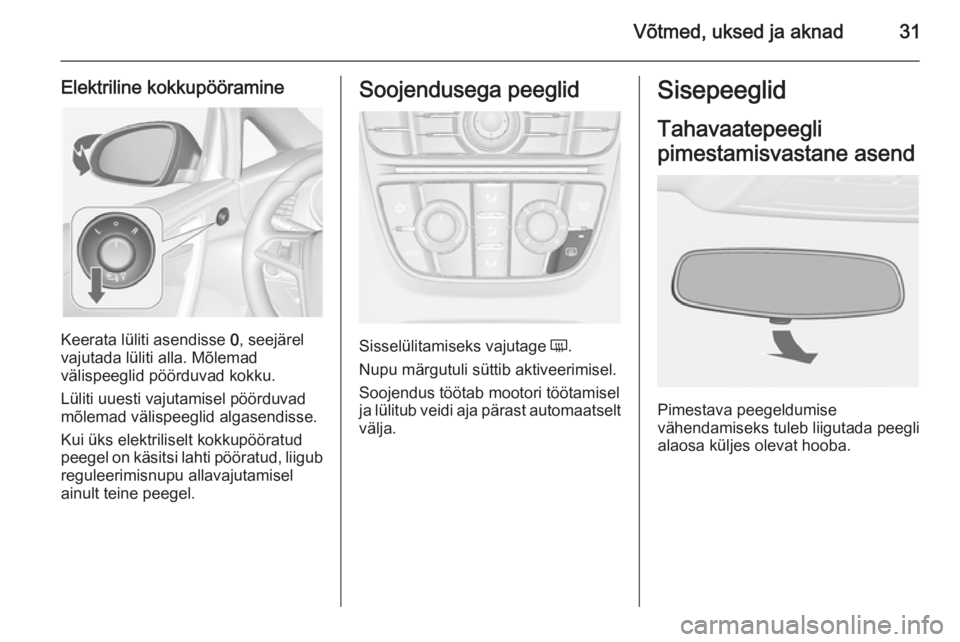

Võtmed, uksed ja aknad31
Elektriline kokkupööramine
Keerata lüliti asendisse 0, seejärel
vajutada lüliti alla. Mõlemad
välispeeglid pöörduvad kokku.
Lüliti uuesti vajutamisel pöörduvad
mõlemad välispeeglid algasendisse.
Kui üks elektriliselt kokkupööratud
peegel on käsitsi lahti pööratud, liigub reguleerimisnupu allavajutamisel
ainult teine peegel.
Soojendusega peeglid
Sisselülitamiseks vajutage Ü.
Nupu märgutuli süttib aktiveerimisel.
Soojendus töötab mootori töötamisel
ja lülitub veidi aja pärast automaatselt
välja.
Sisepeeglid
Tahavaatepeegli
pimestamisvastane asend
Pimestava peegeldumise
vähendamiseks tuleb liigutada peegli
alaosa küljes olevat hooba.

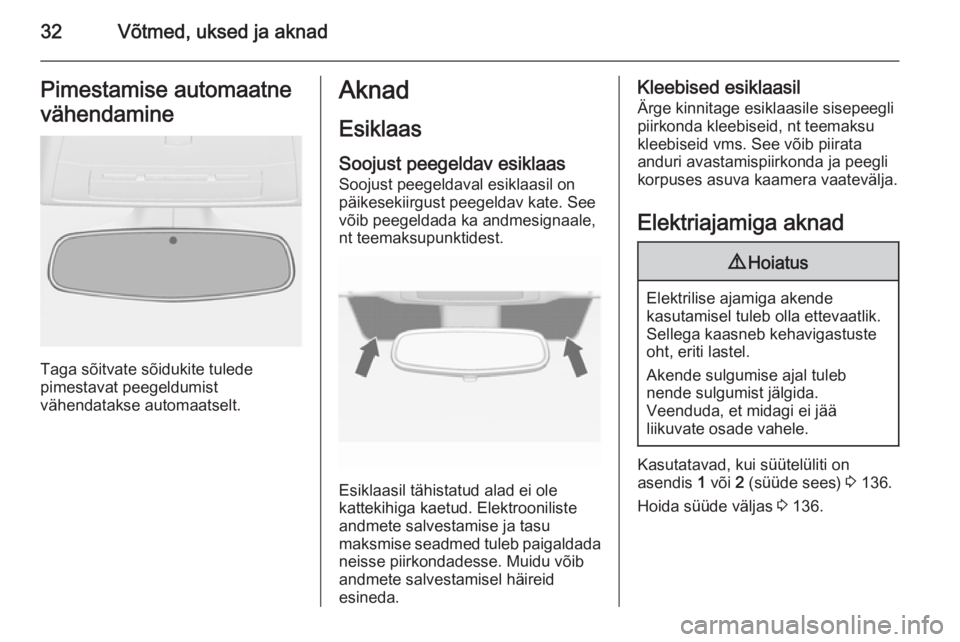

32Võtmed, uksed ja aknadPimestamise automaatne
vähendamine
Taga sõitvate sõidukite tulede
pimestavat peegeldumist
vähendatakse automaatselt.
Aknad
Esiklaas
Soojust peegeldav esiklaas Soojust peegeldaval esiklaasil on
päikesekiirgust peegeldav kate. See võib peegeldada ka andmesignaale,
nt teemaksupunktidest.
Esiklaasil tähistatud alad ei ole
kattekihiga kaetud. Elektrooniliste
andmete salvestamise ja tasu
maksmise seadmed tuleb paigaldada
neisse piirkondadesse. Muidu võib
andmete salvestamisel häireid
esineda.
Kleebised esiklaasil
Ärge kinnitage esiklaasile sisepeegli
piirkonda kleebiseid, nt teemaksu
kleebiseid vms. See võib piirata
anduri avastamispiirkonda ja peegli
korpuses asuva kaamera vaatevälja.
Elektriajamiga aknad9 Hoiatus
Elektrilise ajamiga akende
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Akende sulgumise ajal tuleb
nende sulgumist jälgida.
Veenduda, et midagi ei jää
liikuvate osade vahele.
Kasutatavad, kui süütelüliti on
asendis 1 või 2 (süüde sees) 3 136.
Hoida süüde väljas 3 136.

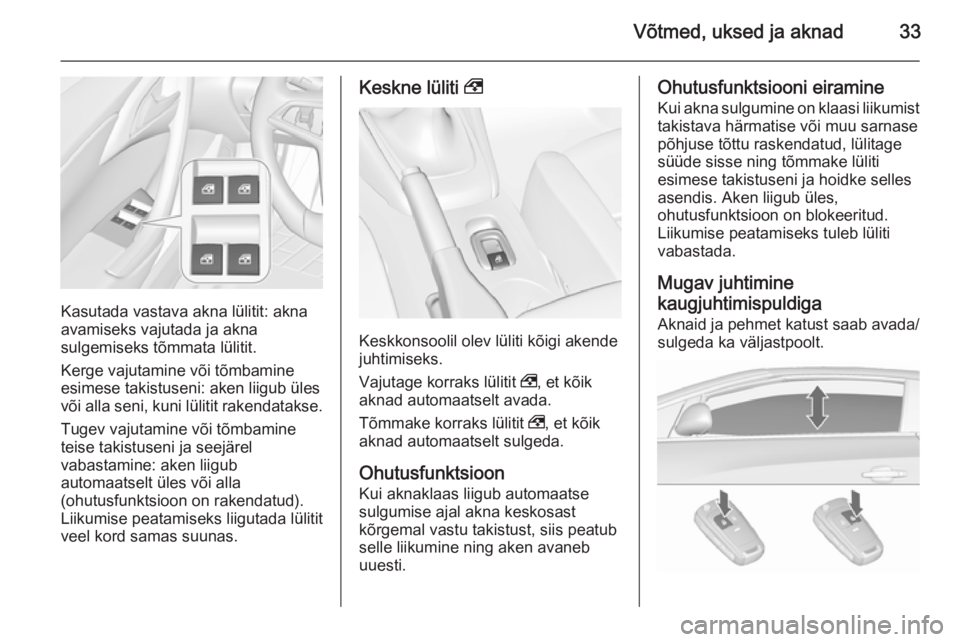

Võtmed, uksed ja aknad33
Kasutada vastava akna lülitit: akna
avamiseks vajutada ja akna
sulgemiseks tõmmata lülitit.
Kerge vajutamine või tõmbamine
esimese takistuseni: aken liigub üles
või alla seni, kuni lülitit rakendatakse.
Tugev vajutamine või tõmbamine
teise takistuseni ja seejärel
vabastamine: aken liigub
automaatselt üles või alla
(ohutusfunktsioon on rakendatud).
Liikumise peatamiseks liigutada lülitit
veel kord samas suunas.
Keskne lüliti ,
Keskkonsoolil olev lüliti kõigi akende
juhtimiseks.
Vajutage korraks lülitit ,, et kõik
aknad automaatselt avada.
Tõmmake korraks lülitit ,, et kõik
aknad automaatselt sulgeda.
Ohutusfunktsioon
Kui aknaklaas liigub automaatse
sulgumise ajal akna keskosast
kõrgemal vastu takistust, siis peatub
selle liikumine ning aken avaneb
uuesti.
Ohutusfunktsiooni eiramine
Kui akna sulgumine on klaasi liikumisttakistava härmatise või muu sarnase
põhjuse tõttu raskendatud, lülitage
süüde sisse ning tõmmake lüliti
esimese takistuseni ja hoidke selles
asendis. Aken liigub üles,
ohutusfunktsioon on blokeeritud.
Liikumise peatamiseks tuleb lüliti
vabastada.
Mugav juhtiminekaugjuhtimispuldiga
Aknaid ja pehmet katust saab avada/ sulgeda ka väljastpoolt.

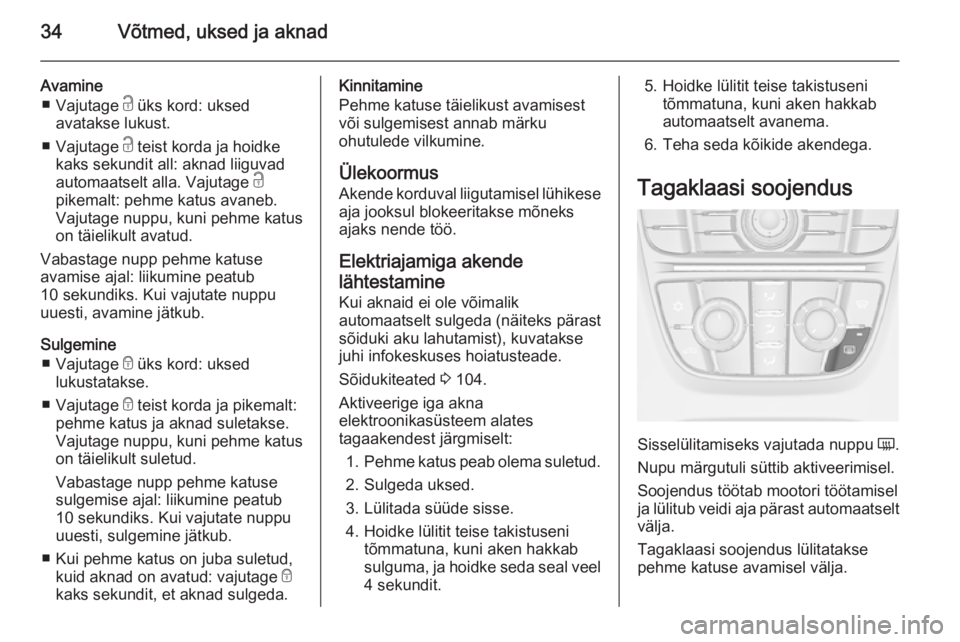

34Võtmed, uksed ja aknad
Avamine■ Vajutage c üks kord: uksed
avatakse lukust.
■ Vajutage c teist korda ja hoidke
kaks sekundit all: aknad liiguvad
automaatselt alla. Vajutage c
pikemalt: pehme katus avaneb.
Vajutage nuppu, kuni pehme katus
on täielikult avatud.
Vabastage nupp pehme katuse
avamise ajal: liikumine peatub
10 sekundiks. Kui vajutate nuppu
uuesti, avamine jätkub.
Sulgemine ■ Vajutage e üks kord: uksed
lukustatakse.
■ Vajutage e teist korda ja pikemalt:
pehme katus ja aknad suletakse.
Vajutage nuppu, kuni pehme katus
on täielikult suletud.
Vabastage nupp pehme katuse
sulgemise ajal: liikumine peatub 10 sekundiks. Kui vajutate nuppu
uuesti, sulgemine jätkub.
■ Kui pehme katus on juba suletud, kuid aknad on avatud: vajutage e
kaks sekundit, et aknad sulgeda.Kinnitamine
Pehme katuse täielikust avamisest
või sulgemisest annab märku
ohutulede vilkumine.
Ülekoormus
Akende korduval liigutamisel lühikese
aja jooksul blokeeritakse mõneks
ajaks nende töö.
Elektriajamiga akende
lähtestamine
Kui aknaid ei ole võimalik
automaatselt sulgeda (näiteks pärast
sõiduki aku lahutamist), kuvatakse
juhi infokeskuses hoiatusteade.
Sõidukiteated 3 104.
Aktiveerige iga akna
elektroonikasüsteem alates
tagaakendest järgmiselt:
1. Pehme katus peab olema suletud.
2. Sulgeda uksed.
3. Lülitada süüde sisse.
4. Hoidke lülitit teise takistuseni tõmmatuna, kuni aken hakkab
sulguma, ja hoidke seda seal veel
4 sekundit.5. Hoidke lülitit teise takistuseni tõmmatuna, kuni aken hakkab
automaatselt avanema.
6. Teha seda kõikide akendega.
Tagaklaasi soojendus
Sisselülitamiseks vajutada nuppu Ü.
Nupu märgutuli süttib aktiveerimisel.
Soojendus töötab mootori töötamisel ja lülitub veidi aja pärast automaatselt
välja.
Tagaklaasi soojendus lülitatakse
pehme katuse avamisel välja.

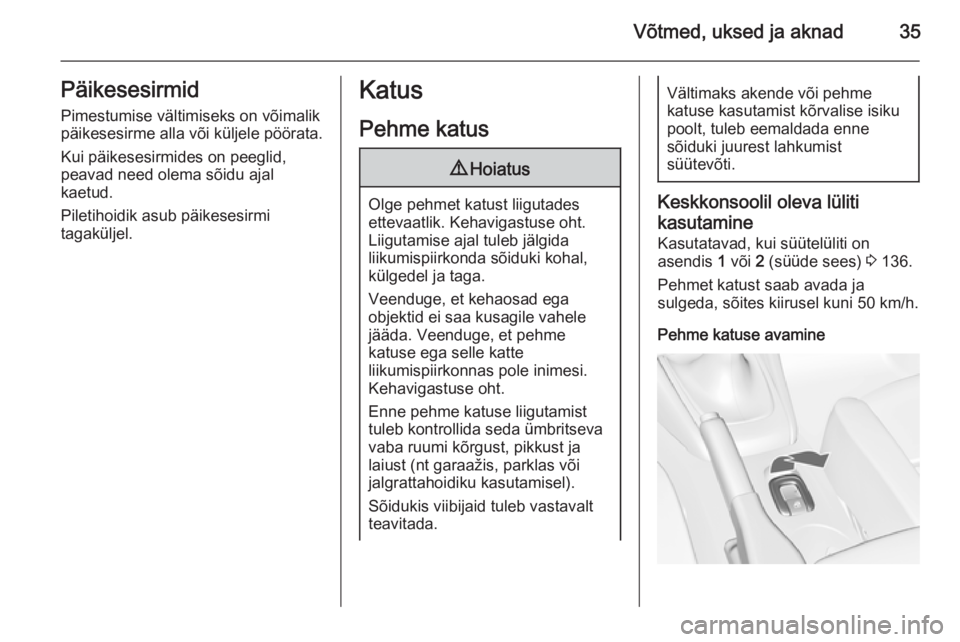

Võtmed, uksed ja aknad35PäikesesirmidPimestumise vältimiseks on võimalik
päikesesirme alla või küljele pöörata.
Kui päikesesirmides on peeglid,
peavad need olema sõidu ajal
kaetud.
Piletihoidik asub päikesesirmi
tagaküljel.Katus
Pehme katus9 Hoiatus
Olge pehmet katust liigutades
ettevaatlik. Kehavigastuse oht.
Liigutamise ajal tuleb jälgida
liikumispiirkonda sõiduki kohal,
külgedel ja taga.
Veenduge, et kehaosad ega
objektid ei saa kusagile vahele
jääda. Veenduge, et pehme
katuse ega selle katte
liikumispiirkonnas pole inimesi.
Kehavigastuse oht.
Enne pehme katuse liigutamist
tuleb kontrollida seda ümbritseva
vaba ruumi kõrgust, pikkust ja
laiust (nt garaažis, parklas või
jalgrattahoidiku kasutamisel).
Sõidukis viibijaid tuleb vastavalt
teavitada.
Vältimaks akende või pehme
katuse kasutamist kõrvalise isiku
poolt, tuleb eemaldada enne
sõiduki juurest lahkumist
süütevõti.
Keskkonsoolil oleva lüliti
kasutamine
Kasutatavad, kui süütelüliti on
asendis 1 või 2 (süüde sees) 3 136.
Pehmet katust saab avada ja
sulgeda, sõites kiirusel kuni 50 km/h.
Pehme katuse avamine

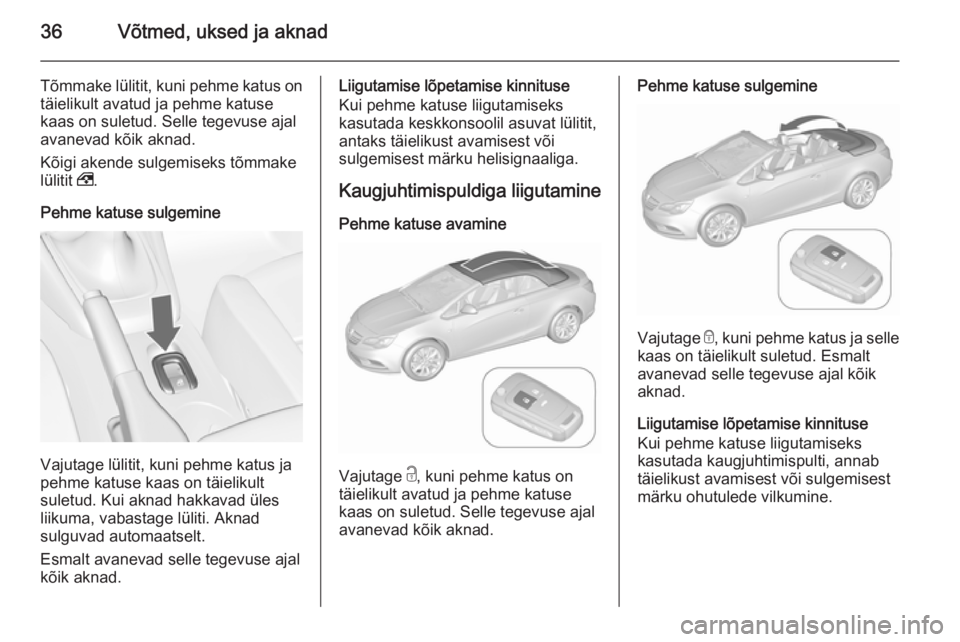

36Võtmed, uksed ja aknad
Tõmmake lülitit, kuni pehme katus on
täielikult avatud ja pehme katuse
kaas on suletud. Selle tegevuse ajal
avanevad kõik aknad.
Kõigi akende sulgemiseks tõmmake
lülitit ,.
Pehme katuse sulgemine
Vajutage lülitit, kuni pehme katus ja
pehme katuse kaas on täielikult
suletud. Kui aknad hakkavad üles
liikuma, vabastage lüliti. Aknad
sulguvad automaatselt.
Esmalt avanevad selle tegevuse ajal
kõik aknad.
Liigutamise lõpetamise kinnituse
Kui pehme katuse liigutamiseks
kasutada keskkonsoolil asuvat lülitit,
antaks täielikust avamisest või
sulgemisest märku helisignaaliga.
Kaugjuhtimispuldiga liigutamine
Pehme katuse avamine
Vajutage c, kuni pehme katus on
täielikult avatud ja pehme katuse
kaas on suletud. Selle tegevuse ajal
avanevad kõik aknad.
Pehme katuse sulgemine
Vajutage e, kuni pehme katus ja selle
kaas on täielikult suletud. Esmalt
avanevad selle tegevuse ajal kõik
aknad.
Liigutamise lõpetamise kinnituse Kui pehme katuse liigutamiseks
kasutada kaugjuhtimispulti, annab
täielikust avamisest või sulgemisest
märku ohutulede vilkumine.

Võtmed, uksed ja aknad37

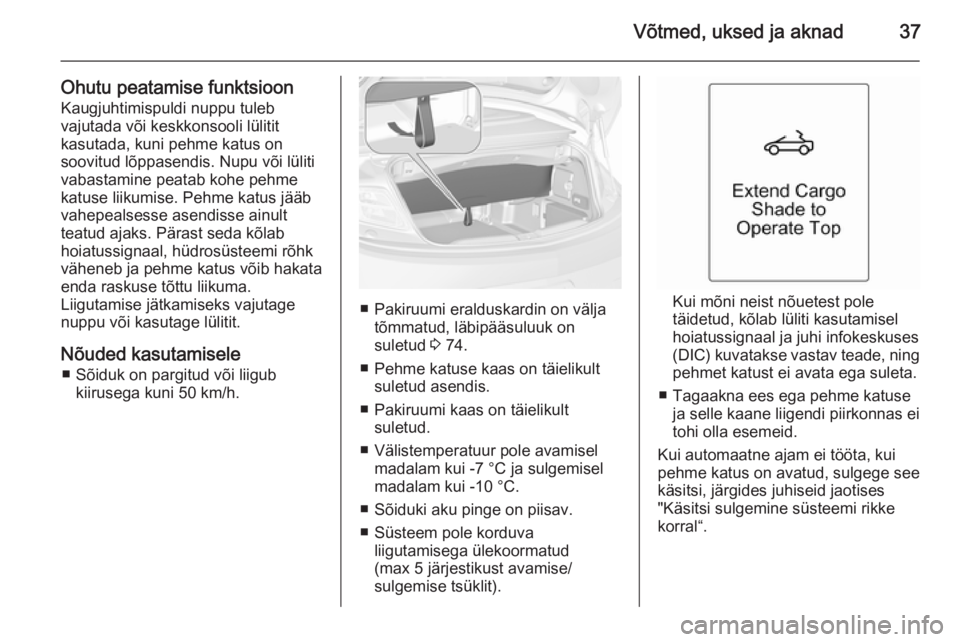

Ohutu peatamise funktsioonKaugjuhtimispuldi nuppu tuleb
vajutada või keskkonsooli lülitit
kasutada, kuni pehme katus on
soovitud lõppasendis. Nupu või lüliti
vabastamine peatab kohe pehme
katuse liikumise. Pehme katus jääb
vahepealsesse asendisse ainult
teatud ajaks. Pärast seda kõlab
hoiatussignaal, hüdrosüsteemi rõhk väheneb ja pehme katus võib hakata
enda raskuse tõttu liikuma.
Liigutamise jätkamiseks vajutage nuppu või kasutage lülitit.
Nõuded kasutamisele ■ Sõiduk on pargitud või liigub kiirusega kuni 50 km/h.
■ Pakiruumi eralduskardin on väljatõmmatud, läbipääsuluuk on
suletud 3 74.
■ Pehme katuse kaas on täielikult suletud asendis.
■ Pakiruumi kaas on täielikult suletud.
■ Välistemperatuur pole avamisel madalam kui -7 °C ja sulgemisel
madalam kui -10 °C.
■ Sõiduki aku pinge on piisav.
■ Süsteem pole korduva liigutamisega ülekoormatud
(max 5 järjestikust avamise/
sulgemise tsüklit).Kui mõni neist nõuetest pole
täidetud, kõlab lüliti kasutamisel hoiatussignaal ja juhi infokeskuses
(DIC) kuvatakse vastav teade, ning
pehmet katust ei avata ega suleta.
■ Tagaakna ees ega pehme katuse ja selle kaane liigendi piirkonnas ei
tohi olla esemeid.
Kui automaatne ajam ei tööta, kui
pehme katus on avatud, sulgege see
käsitsi, järgides juhiseid jaotises
"Käsitsi sulgemine süsteemi rikke
korral“.

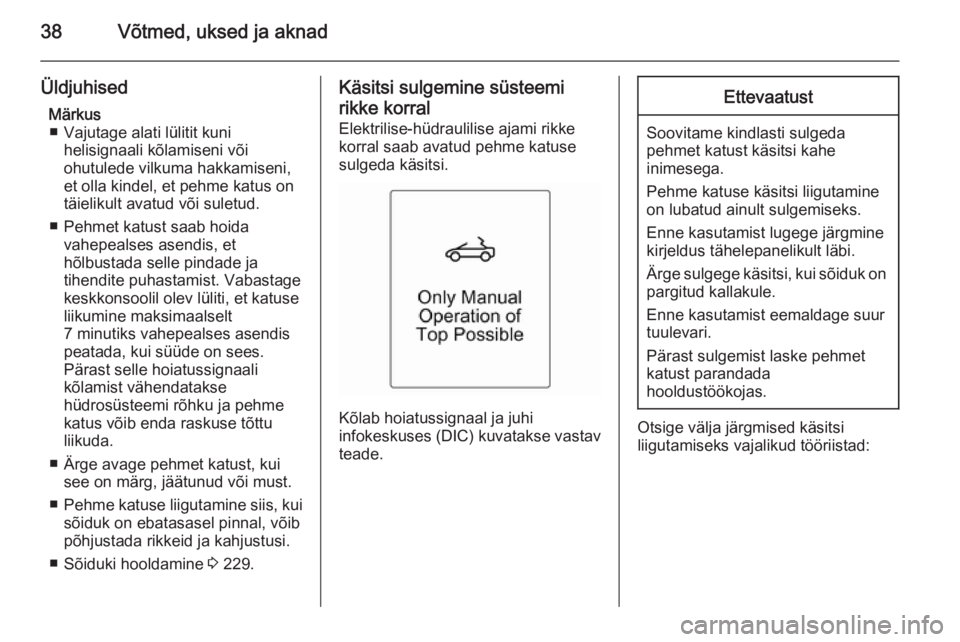

38Võtmed, uksed ja aknad
ÜldjuhisedMärkus■ Vajutage alati lülitit kuni helisignaali kõlamiseni või
ohutulede vilkuma hakkamiseni,
et olla kindel, et pehme katus on
täielikult avatud või suletud.
■ Pehmet katust saab hoida vahepealses asendis, et
hõlbustada selle pindade ja
tihendite puhastamist. Vabastage keskkonsoolil olev lüliti, et katuseliikumine maksimaalselt
7 minutiks vahepealses asendis
peatada, kui süüde on sees.
Pärast selle hoiatussignaali
kõlamist vähendatakse
hüdrosüsteemi rõhku ja pehme
katus võib enda raskuse tõttu
liikuda.
■ Ärge avage pehmet katust, kui see on märg, jäätunud või must.
■ Pehme katuse liigutamine siis, kui
sõiduk on ebatasasel pinnal, võib
põhjustada rikkeid ja kahjustusi.
■ Sõiduki hooldamine 3 229.Käsitsi sulgemine süsteemi
rikke korral
Elektrilise-hüdraulilise ajami rikke
korral saab avatud pehme katuse
sulgeda käsitsi.
Kõlab hoiatussignaal ja juhi
infokeskuses (DIC) kuvatakse vastav
teade.
Ettevaatust
Soovitame kindlasti sulgeda
pehmet katust käsitsi kahe
inimesega.
Pehme katuse käsitsi liigutamine
on lubatud ainult sulgemiseks.
Enne kasutamist lugege järgmine
kirjeldus tähelepanelikult läbi.
Ärge sulgege käsitsi, kui sõiduk on pargitud kallakule.
Enne kasutamist eemaldage suur
tuulevari.
Pärast sulgemist laske pehmet
katust parandada
hooldustöökojas.
Otsige välja järgmised käsitsi
liigutamiseks vajalikud tööriistad:
