Kľúče, dvere, okná39
■ Aktivovanie púlátennej strechy nanerovnom povrchu môže viesť k
poruchám a poškodeniu.
■ Starostlivosť o vozidlo 3 235.
Manuálne zatvorenie v prípade
poruchy systému V prípade poruchy
elektrohydraulického pohonu môžete
otvorenú plátennú strechu zatvoriť
manuálne.
Zaznie výstražný signál a v DIC sa
zobrazí správa.
Výstraha
Odporúčame, aby manuálne
zatvorenie plátenej strechy robili
dve osoby.
Manuálne ovládanie strechy je
povolené len pre jej zatvorenie.
Pred začatím obsluhy si prečítajte nasledujúci popis.
Nevykonávajte manuálne
zatvorenie na vozidle, ktoré je
zaparkované dolu svahom alebo
na šikmých miestach.
Pred začatím obsluhy odstráňte
veľký veterný deflektor.
Po zatvorení nechajte plátennú
strechu opraviť v servise.

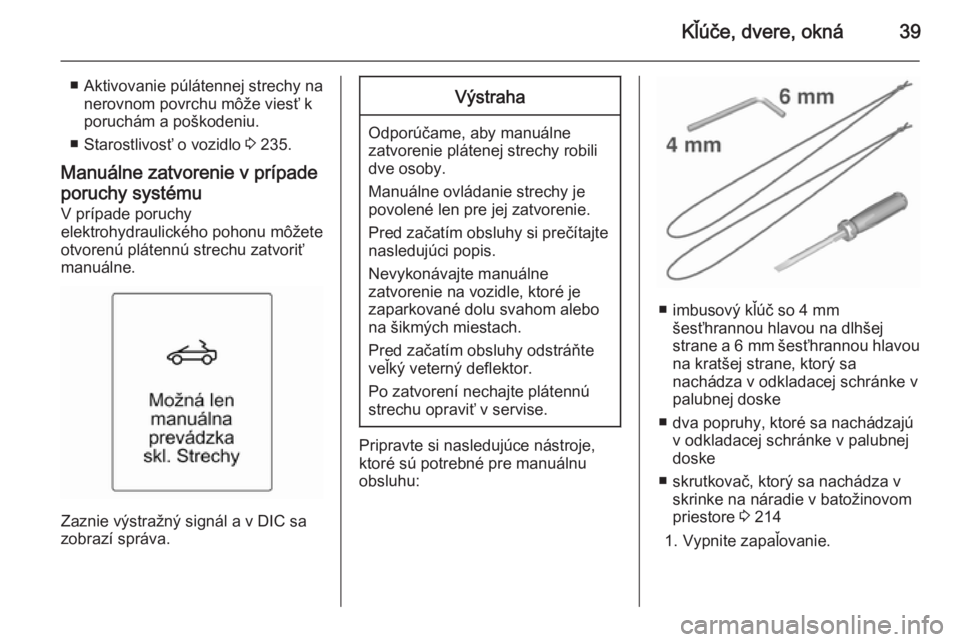

Pripravte si nasledujúce nástroje,
ktoré sú potrebné pre manuálnu
obsluhu:
■ imbusový kľúč so 4 mm šesťhrannou hlavou na dlhšej
strane a 6 mm šesťhrannou hlavou
na kratšej strane, ktorý sa
nachádza v odkladacej schránke v
palubnej doske
■ dva popruhy, ktoré sa nachádzajú v odkladacej schránke v palubnejdoske
■ skrutkovač, ktorý sa nachádza v skrinke na náradie v batožinovom
priestore 3 214
1. Vypnite zapaľovanie.
Page 42 of 265
40Kľúče, dvere, okná

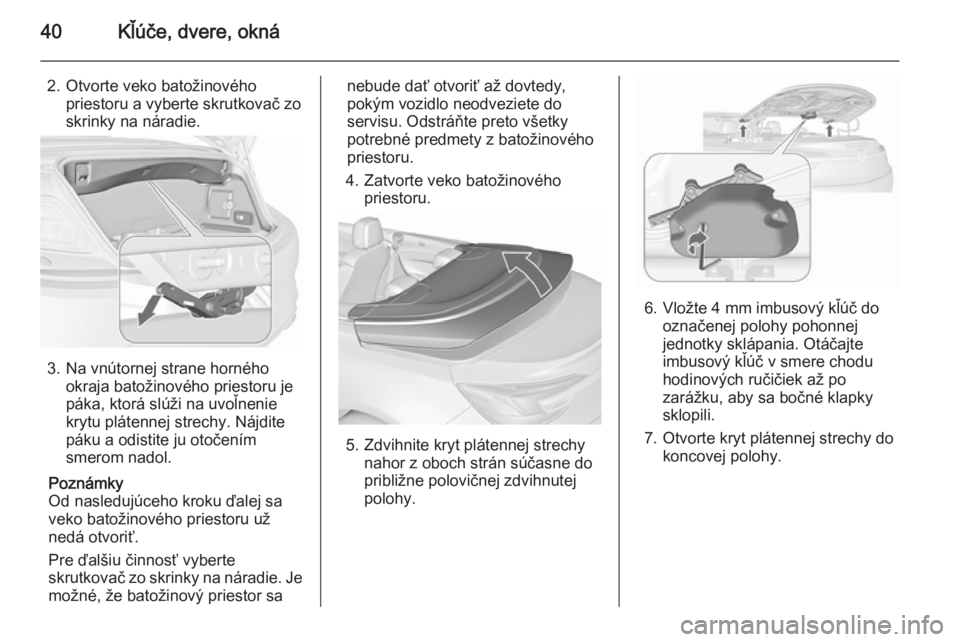

2. Otvorte veko batožinovéhopriestoru a vyberte skrutkovač zoskrinky na náradie.
3. Na vnútornej strane horného okraja batožinového priestoru je
páka, ktorá slúži na uvoľnenie
krytu plátennej strechy. Nájdite
páku a odistite ju otočením
smerom nadol.
Poznámky
Od nasledujúceho kroku ďalej sa
veko batožinového priestoru už
nedá otvoriť.
Pre ďalšiu činnosť vyberte
skrutkovač zo skrinky na náradie. Je
možné, že batožinový priestor sa
nebude dať otvoriť až dovtedy,
pokým vozidlo neodveziete do
servisu. Odstráňte preto všetky
potrebné predmety z batožinového
priestoru.
4. Zatvorte veko batožinového priestoru.
5. Zdvihnite kryt plátennej strechynahor z oboch strán súčasne dopribližne polovičnej zdvihnutej
polohy.
6. Vložte 4 mm imbusový kľúč do označenej polohy pohonnej
jednotky sklápania. Otáčajte
imbusový kľúč v smere chodu
hodinových ručičiek až po
zarážku, aby sa bočné klapky
sklopili.
7. Otvorte kryt plátennej strechy do koncovej polohy.
Page 43 of 265
Kľúče, dvere, okná41

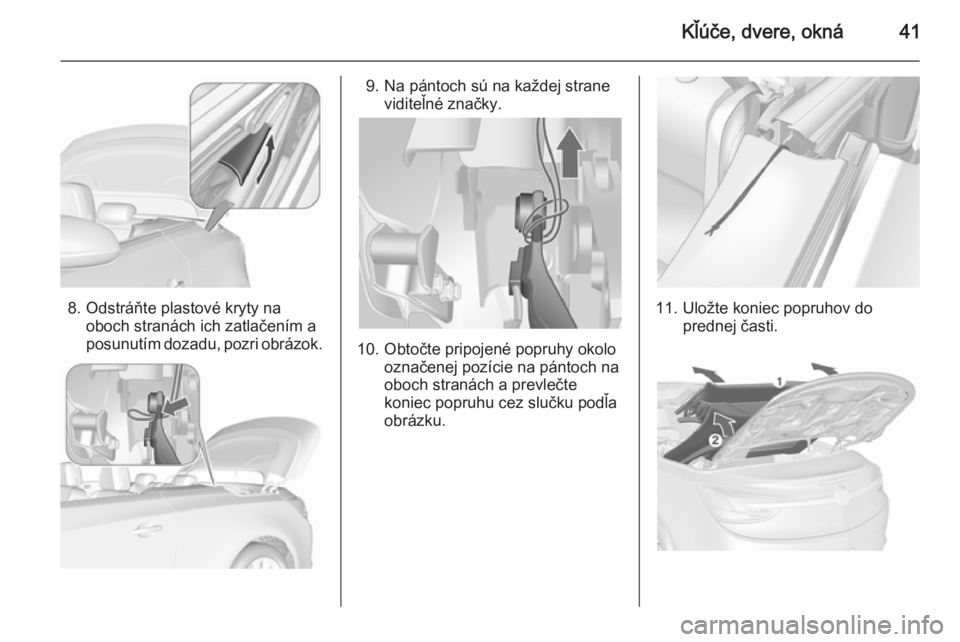

8. Odstráňte plastové kryty naoboch stranách ich zatlačením a
posunutím dozadu, pozri obrázok.
9. Na pántoch sú na každej strane viditeľné značky.
10. Obtočte pripojené popruhy okolo označenej pozície na pántoch na
oboch stranách a prevlečte koniec popruhu cez slučku podľaobrázku.
11. Uložte koniec popruhov do prednej časti.
Page 44 of 265
42Kľúče, dvere, okná

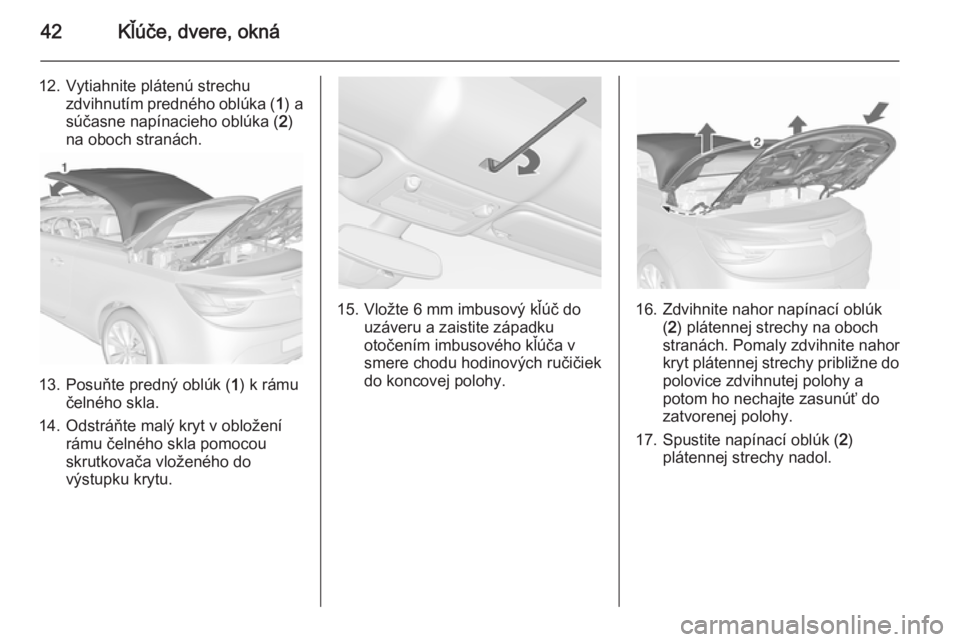

12. Vytiahnite plátenú strechuzdvihnutím predného oblúka ( 1) a
súčasne napínacieho oblúka ( 2)
na oboch stranách.
13. Posuňte predný oblúk ( 1) k rámu
čelného skla.
14. Odstráňte malý kryt v obložení rámu čelného skla pomocou
skrutkovača vloženého do
výstupku krytu.
15. Vložte 6 mm imbusový kľúč do uzáveru a zaistite západku
otočením imbusového kľúča v
smere chodu hodinových ručičiek
do koncovej polohy.16. Zdvihnite nahor napínací oblúk (2 ) plátennej strechy na oboch
stranách. Pomaly zdvihnite nahor
kryt plátennej strechy približne do polovice zdvihnutej polohy a
potom ho nechajte zasunúť do
zatvorenej polohy.
17. Spustite napínací oblúk ( 2)
plátennej strechy nadol.
Page 45 of 265
Kľúče, dvere, okná43

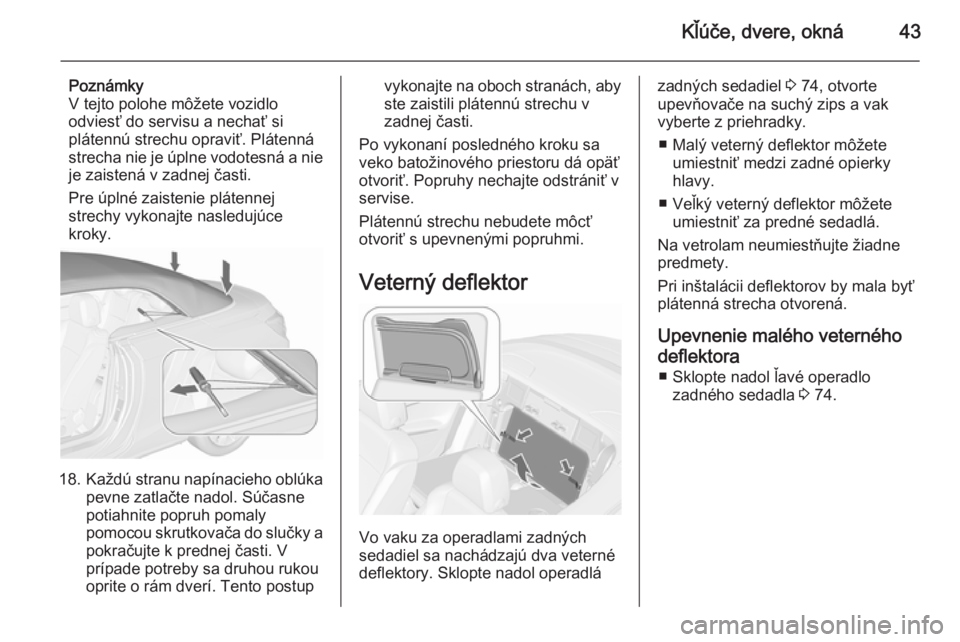

Poznámky
V tejto polohe môžete vozidlo
odviesť do servisu a nechať si
plátennú strechu opraviť. Plátenná strecha nie je úplne vodotesná a nie
je zaistená v zadnej časti.
Pre úplné zaistenie plátennej
strechy vykonajte nasledujúce
kroky.
18. Každú stranu napínacieho oblúka
pevne zatlačte nadol. Súčasne
potiahnite popruh pomaly
pomocou skrutkovača do slučky a
pokračujte k prednej časti. V
prípade potreby sa druhou rukou oprite o rám dverí. Tento postup
vykonajte na oboch stranách, aby
ste zaistili plátennú strechu v
zadnej časti.
Po vykonaní posledného kroku sa
veko batožinového priestoru dá opäť
otvoriť. Popruhy nechajte odstrániť v
servise.
Plátennú strechu nebudete môcť
otvoriť s upevnenými popruhmi.
Veterný deflektor
Vo vaku za operadlami zadných
sedadiel sa nachádzajú dva veterné
deflektory. Sklopte nadol operadlá
zadných sedadiel 3 74, otvorte
upevňovače na suchý zips a vak
vyberte z priehradky.
■ Malý veterný deflektor môžete umiestniť medzi zadné opierky
hlavy.
■ Veľký veterný deflektor môžete umiestniť za predné sedadlá.
Na vetrolam neumiestňujte žiadne
predmety.
Pri inštalácii deflektorov by mala byť
plátenná strecha otvorená.
Upevnenie malého veterného deflektora ■ Sklopte nadol ľavé operadlo zadného sedadla 3 74.
Page 46 of 265
44Kľúče, dvere, okná
■ Odstráňte kryt z vodiaceho prvkumedzi zadnými opierkami hlavy
jeho posunutím smerom k ľavej
strane vozidla.

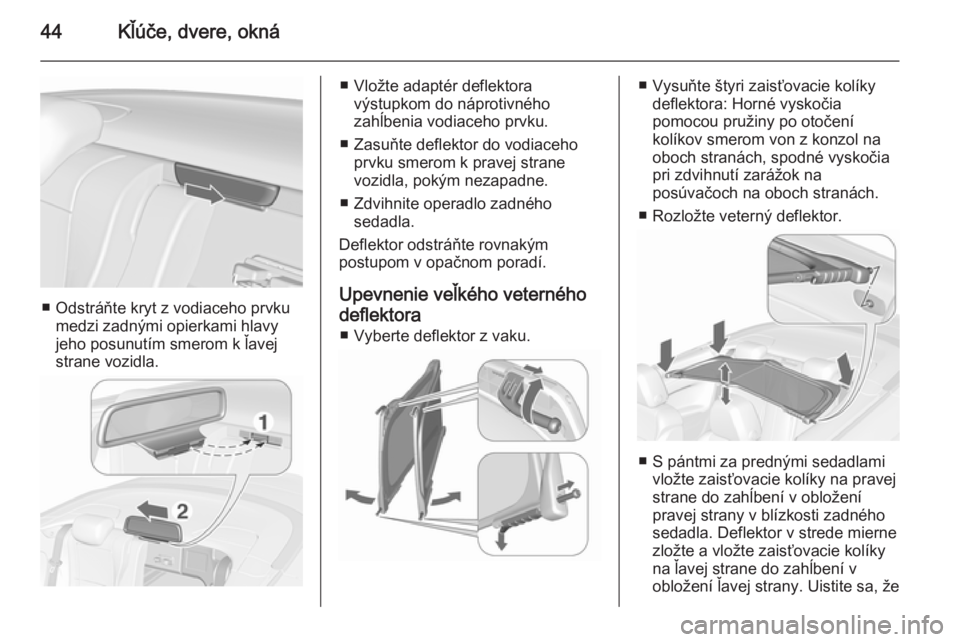

■ Vložte adaptér deflektora výstupkom do náprotivného
zahĺbenia vodiaceho prvku.
■ Zasuňte deflektor do vodiaceho prvku smerom k pravej strane
vozidla, pokým nezapadne.
■ Zdvihnite operadlo zadného sedadla.
Deflektor odstráňte rovnakým
postupom v opačnom poradí.
Upevnenie veľkého veterného deflektora ■ Vyberte deflektor z vaku.■ Vysuňte štyri zaisťovacie kolíky deflektora: Horné vyskočia
pomocou pružiny po otočení
kolíkov smerom von z konzol na
oboch stranách, spodné vyskočia
pri zdvihnutí zarážok na
posúvačoch na oboch stranách.
■ Rozložte veterný deflektor.
■ S pántmi za prednými sedadlami vložte zaisťovacie kolíky na pravej
strane do zahĺbení v obložení
pravej strany v blízkosti zadného
sedadla. Deflektor v strede mierne
zložte a vložte zaisťovacie kolíky
na ľavej strane do zahĺbení v
obložení ľavej strany. Uistite sa, že
Page 47 of 265

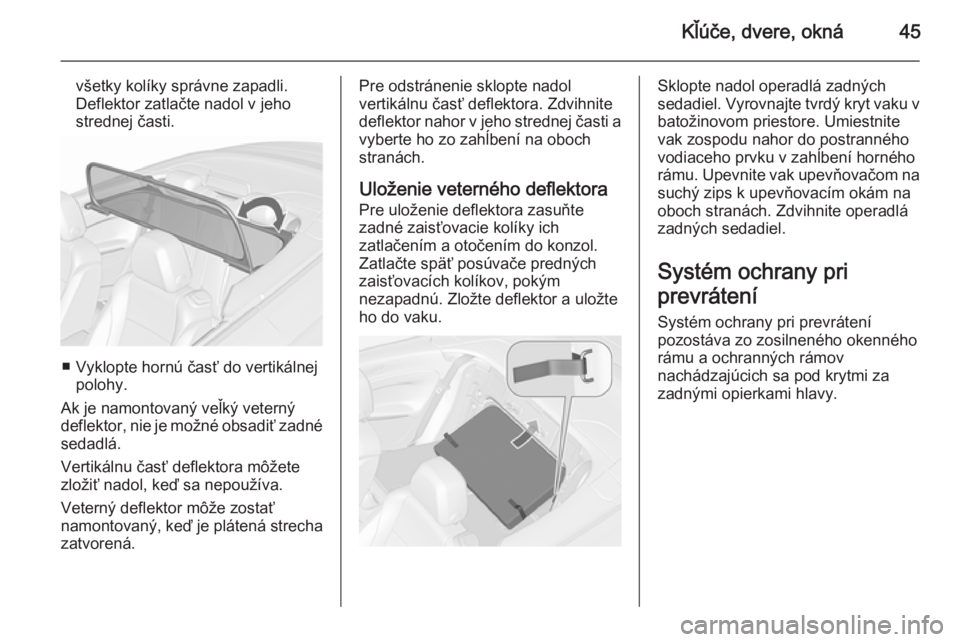

Kľúče, dvere, okná45
všetky kolíky správne zapadli.
Deflektor zatlačte nadol v jeho
strednej časti.
■ Vyklopte hornú časť do vertikálnej polohy.
Ak je namontovaný veľký veterný
deflektor, nie je možné obsadiť zadné sedadlá.
Vertikálnu časť deflektora môžete
zložiť nadol, keď sa nepoužíva.
Veterný deflektor môže zostať
namontovaný, keď je plátená strecha zatvorená.
Pre odstránenie sklopte nadol
vertikálnu časť deflektora. Zdvihnite
deflektor nahor v jeho strednej časti a
vyberte ho zo zahĺbení na oboch
stranách.
Uloženie veterného deflektora
Pre uloženie deflektora zasuňte
zadné zaisťovacie kolíky ich
zatlačením a otočením do konzol.
Zatlačte späť posúvače predných
zaisťovacích kolíkov, pokým
nezapadnú. Zložte deflektor a uložte
ho do vaku.Sklopte nadol operadlá zadných
sedadiel. Vyrovnajte tvrdý kryt vaku v batožinovom priestore. Umiestnite
vak zospodu nahor do postranného
vodiaceho prvku v zahĺbení horného
rámu. Upevnite vak upevňovačom na suchý zips k upevňovacím okám na
oboch stranách. Zdvihnite operadlá
zadných sedadiel.
Systém ochrany pri
prevrátení
Systém ochrany pri prevrátení
pozostáva zo zosilneného okenného
rámu a ochranných rámov
nachádzajúcich sa pod krytmi za
zadnými opierkami hlavy.
Page 48 of 265

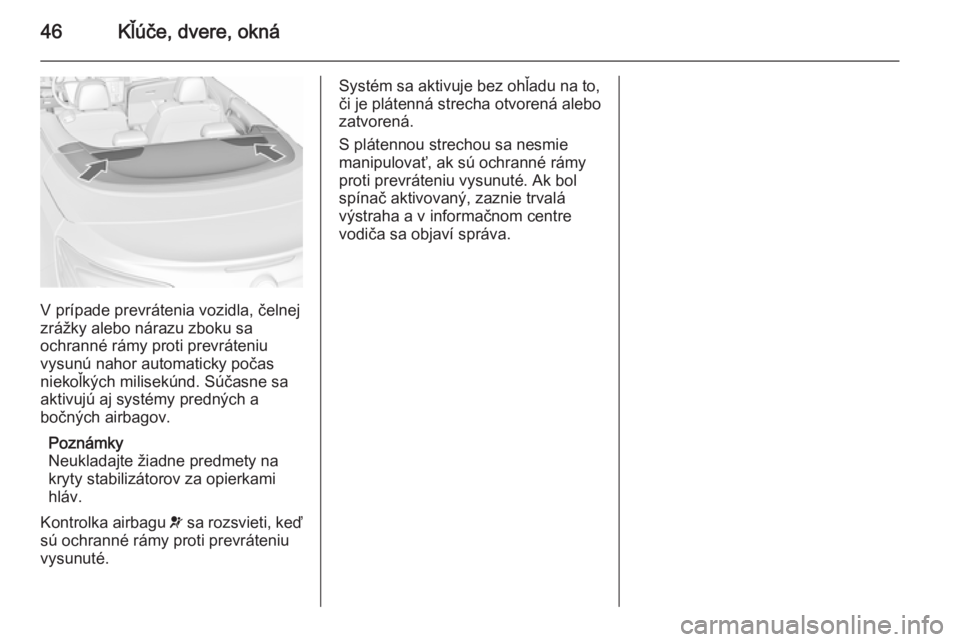

46Kľúče, dvere, okná
V prípade prevrátenia vozidla, čelnej
zrážky alebo nárazu zboku sa
ochranné rámy proti prevráteniu
vysunú nahor automaticky počas
niekoľkých milisekúnd. Súčasne sa
aktivujú aj systémy predných a
bočných airbagov.
Poznámky
Neukladajte žiadne predmety na
kryty stabilizátorov za opierkami
hláv.
Kontrolka airbagu v sa rozsvieti, keď
sú ochranné rámy proti prevráteniu
vysunuté.
Systém sa aktivuje bez ohľadu na to,
či je plátenná strecha otvorená alebo
zatvorená.
S plátennou strechou sa nesmie
manipulovať, ak sú ochranné rámy
proti prevráteniu vysunuté. Ak bol
spínač aktivovaný, zaznie trvalá
výstraha a v informačnom centre
vodiča sa objaví správa.
Page 49 of 265
Sedadlá, zádržné prvky47Sedadlá, zádržné
prvkyOpierky hlavy ............................... 47
Predné sedadlá ........................... 49
Bezpečnostné pásy .....................56
Systém airbagov ..........................59
Detské zádržné prvky ..................65Opierky hlavy
Poloha9 Varovanie
Jazdite iba s opierkou hlavy
nastavenou do správnej polohy.
Horná hrana sedačky musí byť vo
výške hornej časti hlavy. Ak to v
prípade veľmi vysokých cestujúcich
nie je možné takto nastaviť, vytiahnite
ju do najvyššej polohy, pre veľmi
malých cestujúcich ju nastavte do
najnižšej polohy.
Nastavenie

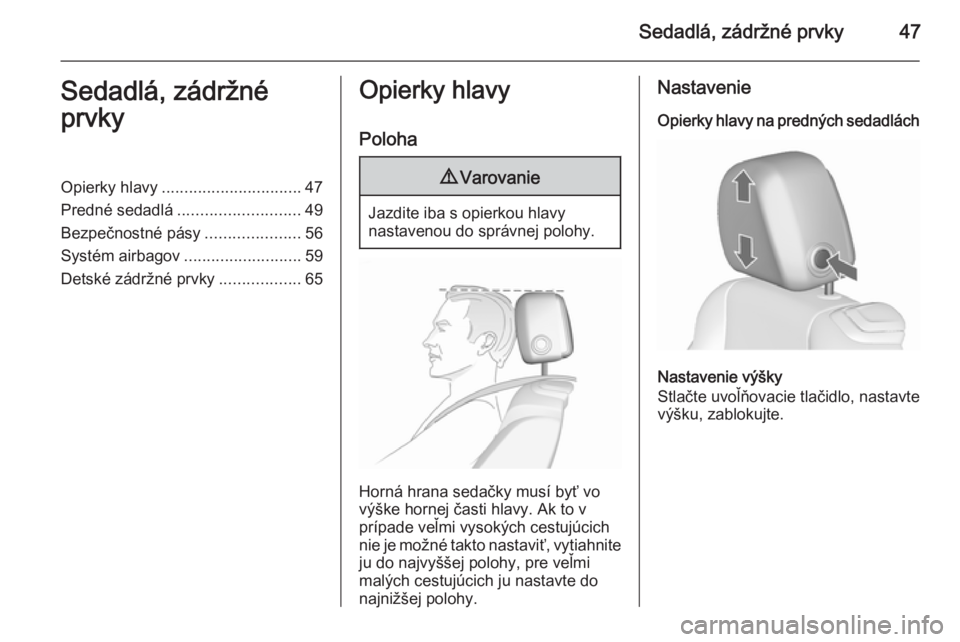

Opierky hlavy na predných sedadlách
Nastavenie výšky
Stlačte uvoľňovacie tlačidlo, nastavte
výšku, zablokujte.
Page 50 of 265

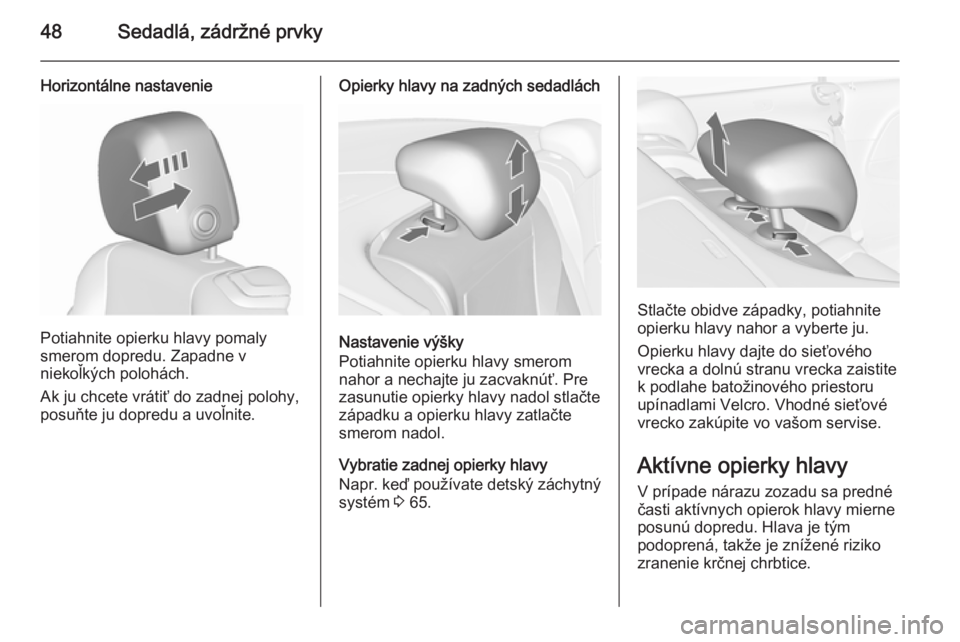

48Sedadlá, zádržné prvky
Horizontálne nastavenie
Potiahnite opierku hlavy pomaly
smerom dopredu. Zapadne v
niekoľkých polohách.
Ak ju chcete vrátiť do zadnej polohy,
posuňte ju dopredu a uvoľnite.
Opierky hlavy na zadných sedadlách
Nastavenie výšky
Potiahnite opierku hlavy smerom
nahor a nechajte ju zacvaknúť. Pre
zasunutie opierky hlavy nadol stlačte západku a opierku hlavy zatlačte
smerom nadol.
Vybratie zadnej opierky hlavy
Napr. keď používate detský záchytný
systém 3 65.
Stlačte obidve západky, potiahnite
opierku hlavy nahor a vyberte ju.
Opierku hlavy dajte do sieťového
vrecka a dolnú stranu vrecka zaistite k podlahe batožinového priestoru
upínadlami Velcro. Vhodné sieťové
vrecko zakúpite vo vašom servise.
Aktívne opierky hlavy V prípade nárazu zozadu sa predné
časti aktívnych opierok hlavy mierne
posunú dopredu. Hlava je tým
podoprená, takže je znížené riziko
zranenie krčnej chrbtice.
