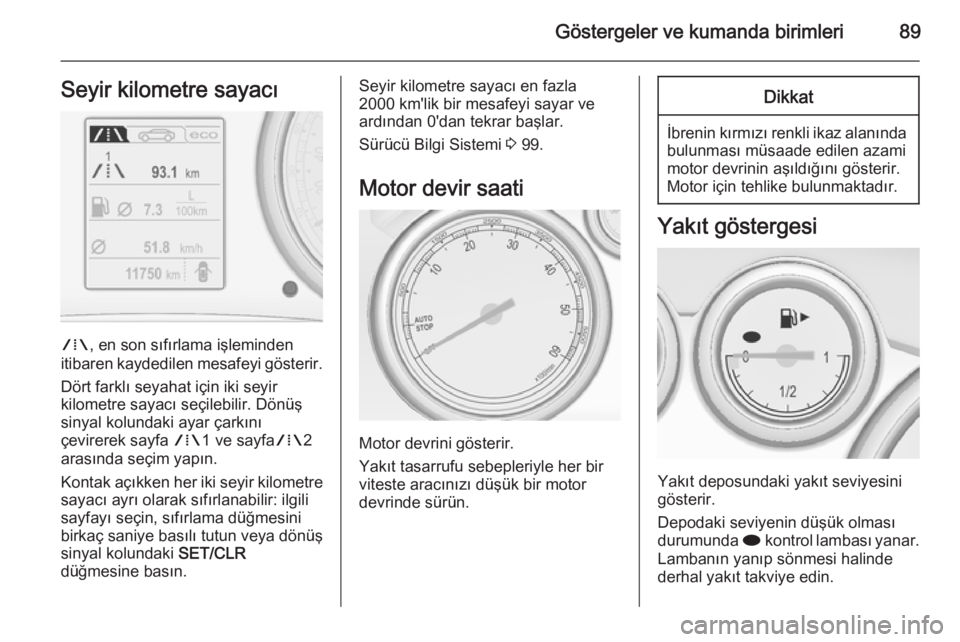

Göstergeler ve kumanda birimleri89Seyir kilometre sayacı
W, en son sıfırlama işleminden
itibaren kaydedilen mesafeyi gösterir.
Dört farklı seyahat için iki seyir
kilometre sayacı seçilebilir. Dönüş
sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her iki seyir kilometre sayacı ayrı olarak sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş
sinyal kolundaki SET/CLR
düğmesine basın.
Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi 3 99.
Motor devir saati
Motor devrini gösterir.
Yakıt tasarrufu sebepleriyle her bir
viteste aracınızı düşük bir motor
devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki yakıt seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.

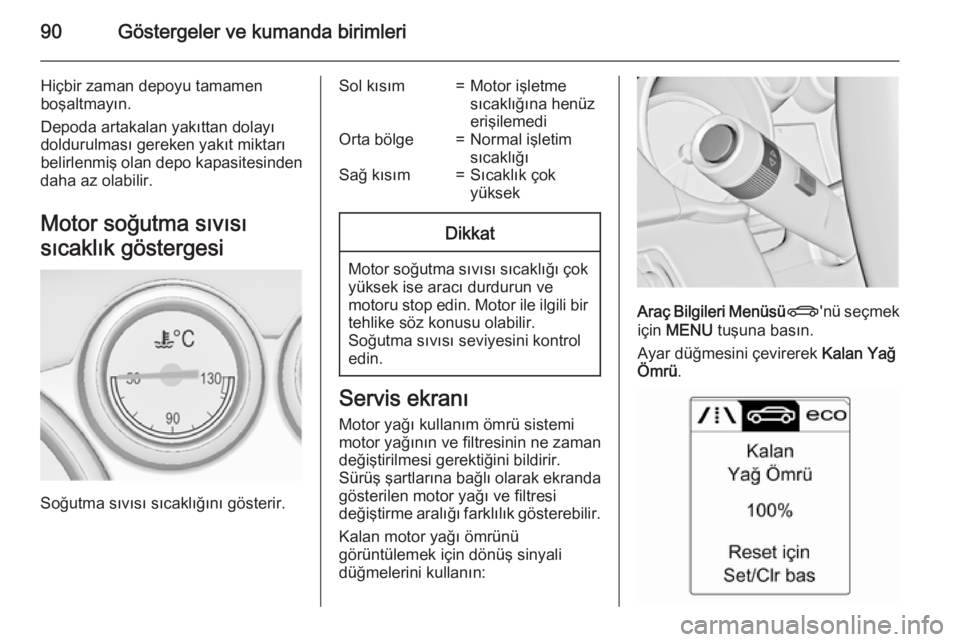

90Göstergeler ve kumanda birimleri
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiÅŸ olan depo kapasitesinden
daha az olabilir.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
Sol kısım=Motor işletme
sıcaklığına henüz
erişilemediOrta bölge=Normal işletim
sıcaklığıSağ kısım=Sıcaklık çok
yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
deÄŸiÅŸtirilmesi gerektiÄŸini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan motor yağı ömrünü
görüntülemek için dönüş sinyali
düğmelerini kullanın:
Araç Bilgileri Menüsü X'nü seçmek
için MENU tuşuna basın.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .

Göstergeler ve kumanda birimleri91
Geri kalan motor yağı ömrü süresi,
Sürücü bilgi sisteminde yüzde
cinsinden gösterilir.
Sıfırla
Sıfırlamak için,dönüş sinyali kolu üzerindeki SET/CLR düğmesini
birkaç saniye basılı tutun. Kalan
motor yağı ömrü sayfası etkin
olmalıdır. Kontağı açın, fakat motoru
çalıştırmayın.
Sistemin düzgün çalışmasını
sağlamak için, yağı her
deÄŸiÅŸtirdiÄŸinizde sistemi
sıfırlamalısınız. Bir servise başvurun.
Sonraki servis Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde, Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir. Motor yağını ve filtresini
bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
deÄŸiÅŸtirin.
Sürücü Bilgi Sistemi 3 99.
Servis/bakım bilgisi 3 236.Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan=Tehlike, önemli
hatırlatmaSarı=Uyarı, açıklama, arızaYeşil=Etkinleştirme onayıMavi alan=Etkinleştirme onayıBeyaz=Etkinleştirme onayı

92Göstergeler ve kumanda birimleri
Gösterge panelindeki kontrol lambaları

Göstergeler ve kumanda birimleri93
Orta konsoldaki kontrollambaları
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa
Park lambaları yanar.
Yanıp sönerse
Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza, karavan/römork sinyal lambasında
arıza.
Ampullerin deÄŸiÅŸtirilmesi 3 198,
Sigortalar 3 206.
Dönüş sinyal lambaları 3 121.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet kemeri takılana kadar yanar.Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemer
gerdirici ve takvie çubukları
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiricide veya
açılabilir takviye çubuklarında bir
arıza vardır. Bir kaza anında hava
yastıkları, kemer gerdiricileri ve
takviye çubukları tetiklenmeyebilir.
Kemer gerdiricilerin hava
yastıklarının veya açılabilir takviye
çubuklarının bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.

94Göstergeler ve kumanda birimleri9Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 59, 3 56.
Devrilme koruma sistemi 3 45.
Hava yastığının devre dışı
bırakılması
Kontrol lambası V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı bırakılmıştır 3 64.
9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
AteÅŸleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise baÅŸvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise baÅŸvurun.
Motor çalışırken yanıp sönerse Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 195.

Göstergeler ve kumanda birimleri959Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise baÅŸvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 153.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park frenini çözmek için fren pedalına basılmalıdır 3 153.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 140.
Yanıp sönerse
Motorun ana marşı için debriyaj
pedalına basılmalıdır 3 18, 3 139.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde (DIC) pedalı çalıştır
mesajı gösterilir 3 106.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Elektrikli park freni devrededir
3 153.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiÅŸ veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise baÅŸvurun.
Elektrikli park freninde
arıza Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 153.Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 152.

96Göstergeler ve kumanda birimleriVites yükseltmeYakıt tasarrufu nedeniyle vites
büyütme önerildiğinde bir kontrol lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde (DIC) bir
sonraki büyük vitesin sayısını belirten bir sembol R gösterilir veya tam sayfa
olarak açılıp kapanır.
EcoFlex sürüş asistanı 3 99.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası söner.
Stop-start sistemi 3 140.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) ÅŸerit deÄŸiÅŸikliÄŸi
tespit etmiÅŸ demektir.
Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.Yanıp sönerse
Sistem etkin ÅŸekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Yanması durumunda
Sistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (DIC) bir
uyarı mesajı belirir. Sürüşe devam
edilebilir. Sistem çalışmadığında.
Sürüş performansı yol yüzeyi
şartlarına bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik Stabilite Kontrolü (ESC)
3 156, Çekiş Kontrol Sistemi (TC)
3 155.
Çekiş kontrol sistemi
kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.

Göstergeler ve kumanda birimleri97
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleÅŸir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 143, Stop-start
sistemi 3 140.AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 145.
Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise baÅŸvurun.
Lastik basıncı kontrol sistemi 3 214.Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.

98Göstergeler ve kumanda birimleri9Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir ÅŸekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 192.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Yakıt deposundaki yakıt seviyesi çok düşüktür.
Yanıp sönerse
Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 144.
Dizel yakıt sistemi havasının alınması 3 197.
Elektronik ÅŸifreli devre
kesici (Immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik ÅŸifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Dış aydınlatma Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 113.Uzun huzmeli far
Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far açık iken veya
selektör 3 114 veya uzun huzmeli far
akıllı ışık menzili veya uzun huzmeli
far asistanı açık iken yanar 3 117.
Uzun huzmeli far asistanı
Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 115, 3 117.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde hata olduğu anlamına gelir.
Bir servise baÅŸvurun.
