OPEL CASCADA 2015.5 Sürücü El Kitabı (in Turkish)

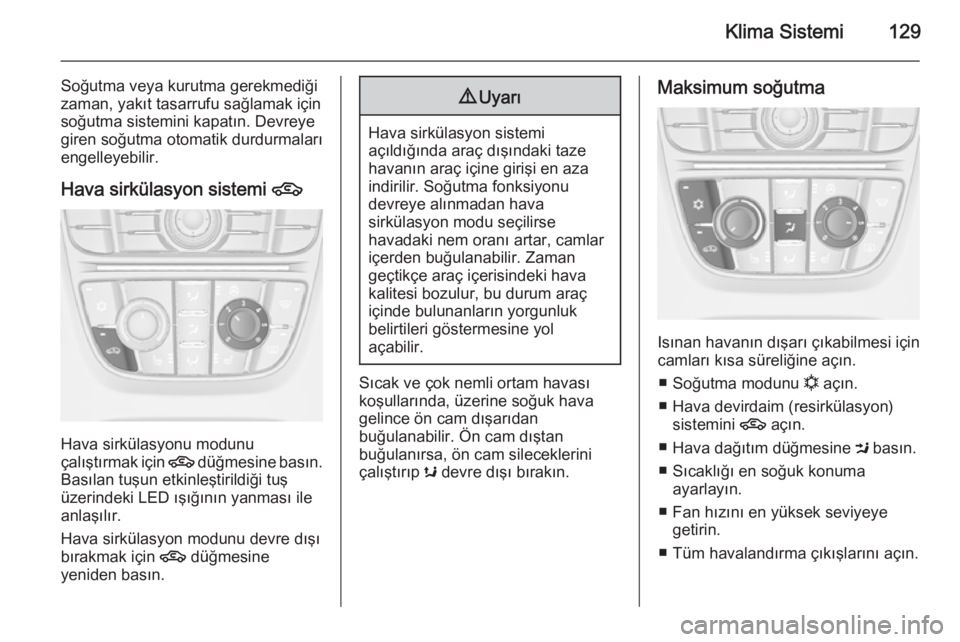

Klima Sistemi129
SoÄŸutma veya kurutma gerekmediÄŸi
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Devreye
giren soğutma otomatik durdurmaları
engelleyebilir.
Hava sirkülasyon sistemi 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
Hava sirkülasyon modunu devre dışı bırakmak için 4 düğmesine
yeniden basın.
9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. SoÄŸutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli ortam havası
koşullarında, üzerine soğuk hava
gelince ön cam dışarıdan
buğulanabilir. Ön cam dıştan
buğulanırsa, ön cam sileceklerini
çalıştırıp s devre dışı bırakın.
Maksimum soÄŸutma
Isınan havanın dışarı çıkabilmesi için
camları kısa süreliğine açın.
■ Soğutma modunu n açın.
■ Hava devirdaim (resirkülasyon) sistemini 4 açın.
■ Hava dağıtım düğmesine M basın.
■ Sıcaklığı en soğuk konuma ayarlayın.
■ Fan hızını en yüksek seviyeye getirin.
■ Tüm havalandırma çıkışlarını açın.

130Klima Sistemi
Camların buğudan ve buzdan
arındırılması V
â–
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
■ Sıcaklığı en sıcak konuma ayarlayın.
■ Arka cam ısıtıcısını Ü açın.
■ Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Fan açık ve motor çalışırken s
düğmesine basılırsa, s düğmesine
tekrar basılana veya fan kapatılana kadar Otomatik Durdurma
engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Otomatik Durdurma
durumunda iken, fan açık halde s
düğmesine basılırsa, motor otomatik
olarak yeniden çalışır.
Stop-start sistemi 3 140.
Elektronik klima sistemi
Çift bölgeli klima sistemi sürücü ve ön yolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.
Otomatik modda sıcaklık, fan hızı ve
hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
■ sürücü tarafındaki sıcaklık
■ hava dağıtımı
■ fan hızı
■ ön yolcu tarafındaki sıcaklık
n=SoÄŸutmaAUTO=Otomatik mod4=Manuel hava devridaim
modu (resirkülasyon)V=Buğudan ve buzdan
arındırma

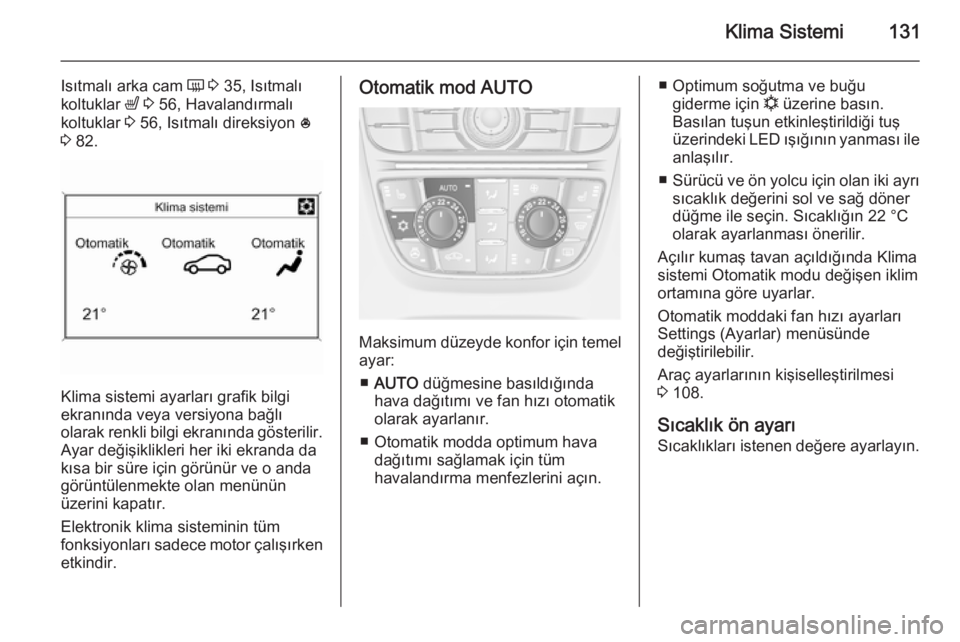

Klima Sistemi131
Isıtmalı arka cam Ü 3 35, Isıtmalı
koltuklar ß 3 56, Havalandırmalı
koltuklar 3 56, Isıtmalı direksiyon *
3 82.
Klima sistemi ayarları grafik bilgi
ekranında veya versiyona bağlı
olarak renkli bilgi ekranında gösterilir. Ayar değişiklikleri her iki ekranda da
kısa bir süre için görünür ve o anda
görüntülenmekte olan menünün
üzerini kapatır.
Elektronik klima sisteminin tüm
fonksiyonları sadece motor çalışırken
etkindir.
Otomatik mod AUTO
Maksimum düzeyde konfor için temel ayar:
■ AUTO düğmesine basıldığında
hava dağıtımı ve fan hızı otomatik
olarak ayarlanır.
■ Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma menfezlerini açın.
â–  Optimum soÄŸutma ve buÄŸu
giderme için n üzerine basın.
Basılan tuşun etkinleştirildiği tuş üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sürücü ve ön yolcu için olan iki ayrı
sıcaklık değerini sol ve sağ döner
düğme ile seçin. Sıcaklığın 22 °C
olarak ayarlanması önerilir.
Açılır kumaş tavan açıldığında Klima sistemi Otomatik modu değişen iklim
ortamına göre uyarlar.
Otomatik moddaki fan hızı ayarları
Settings (Ayarlar) menüsünde
deÄŸiÅŸtirilebilir.
Araç ayarlarının kişiselleştirilmesi 3 108.
Sıcaklık ön ayarı
Sıcaklıkları istenen değere ayarlayın.

132Klima Sistemi
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi
maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Camların buğudan ve buzdan
arındırılması V
â–
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.
■ Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın, yeniden Otomatik
moduna geçmek için: AUTO tuşuna
basın.
Otomatik arka cam ısıtması,
Bilgi Ekranı'ndaki Settings (Ayarlar)
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 108.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Fan açık ve motor çalışırken s
düğmesine basılırsa, s düğmesine
tekrar basılana veya fan kapatılana kadar Otomatik Durdurma
engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Otomatik Durdurma
durumunda iken, fan açık halde s
düğmesine basılırsa, motor otomatik
olarak yeniden çalışır.
Stop-start sistemi 3 140.

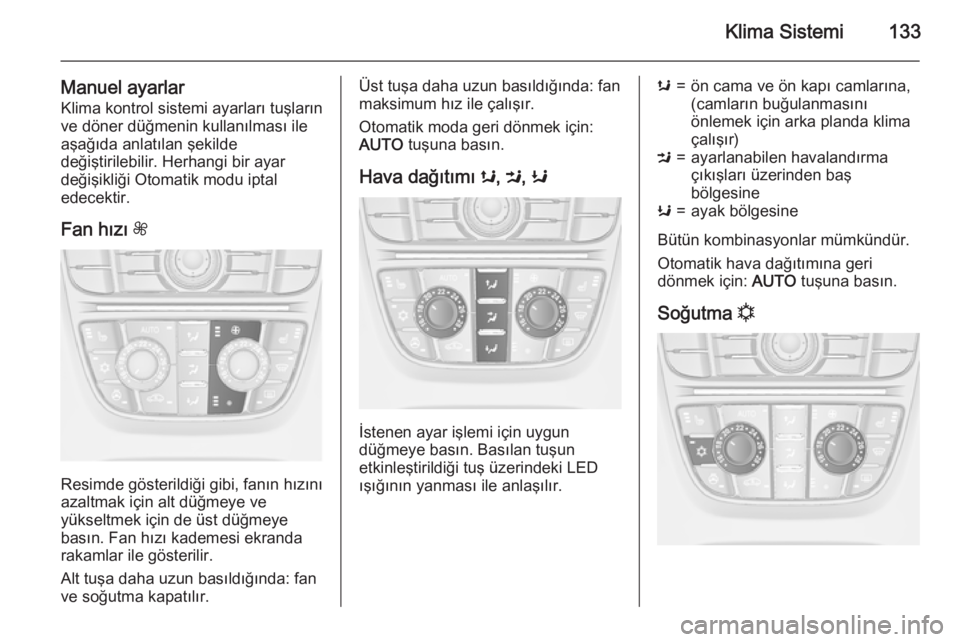

Klima Sistemi133
Manuel ayarlarKlima kontrol sistemi ayarları tuşların
ve döner düğmenin kullanılması ile
aşağıda anlatılan şekilde
deÄŸiÅŸtirilebilir. Herhangi bir ayar
deÄŸiÅŸikliÄŸi Otomatik modu iptal
edecektir.
Fan hızı Z
Resimde gösterildiği gibi, fanın hızını
azaltmak için alt düğmeye ve
yükseltmek için de üst düğmeye
basın. Fan hızı kademesi ekranda
rakamlar ile gösterilir.
Alt tuşa daha uzun basıldığında: fan
ve soğutma kapatılır.
Üst tuşa daha uzun basıldığında: fan
maksimum hız ile çalışır.
Otomatik moda geri dönmek için:
AUTO tuşuna basın.
Hava dağıtımı s, M , K
İstenen ayar işlemi için uygun
düğmeye basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
s=ön cama ve ön kapı camlarına,
(camların buğulanmasını
önlemek için arka planda klima
çalışır)M=ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesineK=ayak bölgesine
Bütün kombinasyonlar mümkündür.
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.
SoÄŸutma n

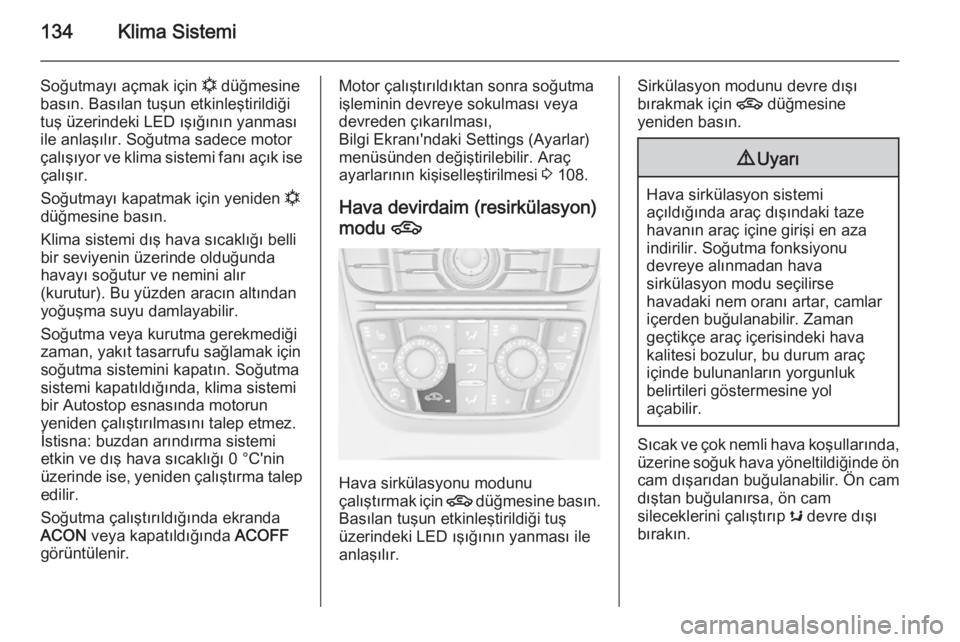

134Klima Sistemi
Soğutmayı açmak için n düğmesine
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır. Soğutma sadece motor
çalışıyor ve klima sistemi fanı açık ise çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi dış hava sıcaklığı belli
bir seviyenin üzerinde olduğunda
havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoÄŸuÅŸma suyu damlayabilir.
SoÄŸutma veya kurutma gerekmediÄŸi
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Soğutma
sistemi kapatıldığında, klima sistemi
bir Autostop esnasında motorun
yeniden çalıştırılmasını talep etmez.
İstisna: buzdan arındırma sistemi etkin ve dış hava sıcaklığı 0 °C'nin
üzerinde ise, yeniden çalıştırma talep edilir.
Soğutma çalıştırıldığında ekranda
ACON veya kapatıldığında ACOFF
görüntülenir.Motor çalıştırıldıktan sonra soğutma
işleminin devreye sokulması veya
devreden çıkarılması,
Bilgi Ekranı'ndaki Settings (Ayarlar)
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 108.
Hava devirdaim (resirkülasyon)
modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. SoÄŸutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp s devre dışı
bırakın.

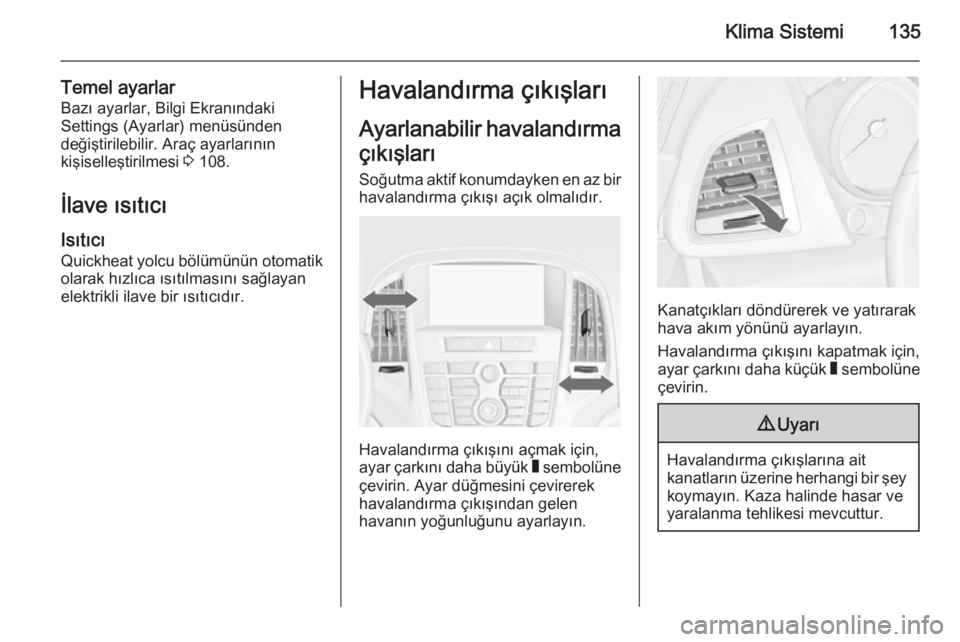

Klima Sistemi135
Temel ayarlarBazı ayarlar, Bilgi Ekranındaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kiÅŸiselleÅŸtirilmesi 3 108.
İlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.Havalandırma çıkışları
Ayarlanabilir havalandırma çıkışları Soğutma aktif konumdayken en az bir
havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için,
ayar çarkını daha büyük W sembolüne
çevirin. Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için,
ayar çarkını daha küçük W sembolüne
çevirin.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.

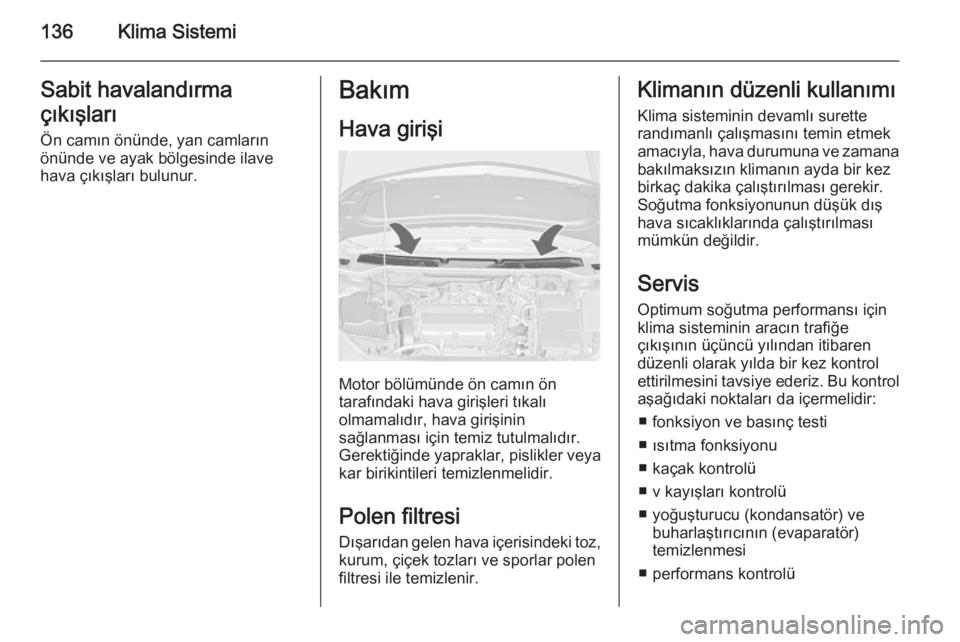

136Klima SistemiSabit havalandırma
çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave hava çıkışları bulunur.Bakım
Hava giriÅŸi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
GerektiÄŸinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.
Polen filtresi
Dışarıdan gelen hava içerisindeki toz, kurum, çiçek tozları ve sporlar polen
filtresi ile temizlenir.
Klimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış
hava sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:
■ fonksiyon ve basınç testi
■ ısıtma fonksiyonu
■ kaçak kontrolü
■ v kayışları kontrolü
■ yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
■ performans kontrolü

Sürüş ve kullanım137Sürüş ve kullanımSürüşle ilgili hatırlatmalar ........... 137
Çalıştırma ve kullanım ...............138
Motor egzozu ............................. 143
Otomatik şanzıman ....................147
Manuel şanzıman ......................151
Frenler ....................................... 152
Sürüş kontrol sistemleri .............155
Sürücü destek sistemleri ............ 159
Yakıt ........................................... 181
Römork çekme ........................... 185Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
rölantide sürmeyin (Autostop esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Autostop
esnasında tüm sistemler çalışır, fakat servo direksiyon yardımı kontrollü
olarak azaltılır ve hız düşürülür.
Stop-start sistemi 3 140.
Rölanti yükseltme Akü zayıf olduğundan şarj edilmesi
gerekiyorsa, jeneratörün gücünün
yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir. Sürücü Bilgi Sisteminde (DIC)
bir mesaj belirir.Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Direksiyon kullanımı Motor durduğu için veya bir sistem
arızası nedeniyle servo direksiyon
kullanım yardımı kesilirse, araç
yönlendirilebilir ama daha fazla çaba
gerektirebilir.
Kontrol lambası c 3 96.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon tur dönüşünü
tamamlayana kadar döndürülür ve 15 saniyeden daha fazla bu
konumda tutulursa, hidrolik
direksiyon sisteminde hasar
oluÅŸabilir ve hidrolik direksiyon
yardımcısı kaybı olabilir.

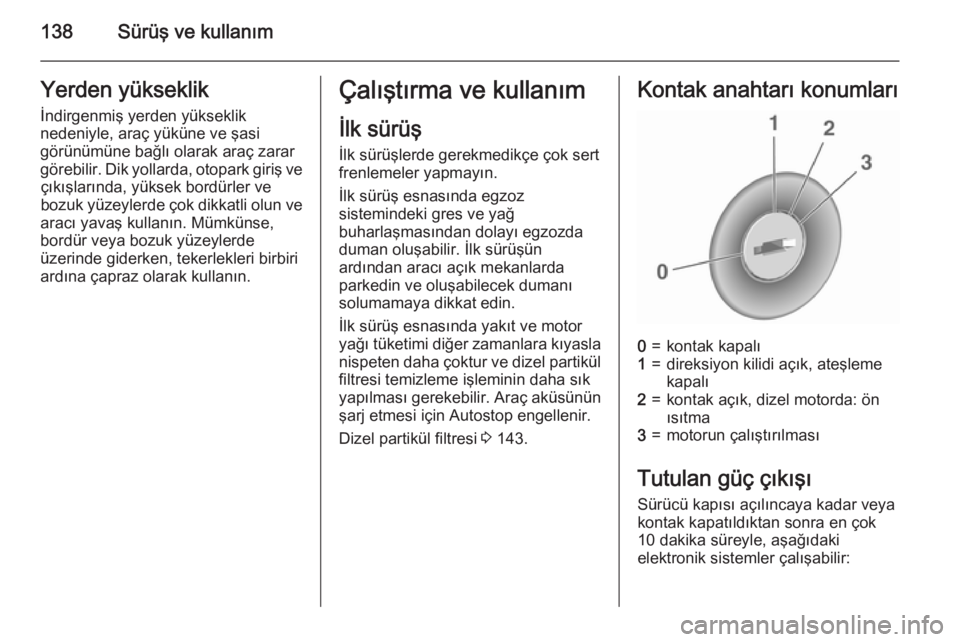

138Sürüş ve kullanımYerden yükseklik
İndirgenmiş yerden yükseklik
nedeniyle, araç yüküne ve şasi
görünümüne bağlı olarak araç zarar
görebilir. Dik yollarda, otopark giriş ve çıkışlarında, yüksek bordürler ve
bozuk yüzeylerde çok dikkatli olun ve
aracı yavaş kullanın. Mümkünse,
bordür veya bozuk yüzeylerde
üzerinde giderken, tekerlekleri birbiri
ardına çapraz olarak kullanın.Çalıştırma ve kullanım
İlk sürüş
İlk sürüşlerde gerekmedikçe çok sert
frenlemeler yapmayın.
İlk sürüş esnasında egzoz
sistemindeki gres ve yaÄŸ
buharlaşmasından dolayı egzozda
duman oluşabilir. İlk sürüşün
ardından aracı açık mekanlarda
parkedin ve oluşabilecek dumanı
solumamaya dikkat edin.
İlk sürüş esnasında yakıt ve motor
yağı tüketimi diğer zamanlara kıyasla
nispeten daha çoktur ve dizel partikül filtresi temizleme işleminin daha sık
yapılması gerekebilir. Araç aküsünün
şarj etmesi için Autostop engellenir.
Dizel partikül filtresi 3 143.Kontak anahtarı konumları0=kontak kapalı1=direksiyon kilidi açık, ateşleme
kapalı2=kontak açık, dizel motorda: ön
ısıtma3=motorun çalıştırılması
Tutulan güç çıkışı
Sürücü kapısı açılıncaya kadar veya
kontak kapatıldıktan sonra en çok
10 dakika süreyle, aşağıdaki
elektronik sistemler çalışabilir:
