Anahtar, Kapılar ve Camlar29
3. Kapıları kapatın.
4. Hırsızlık alarm sisteminin etkinleştirin.
Yanlış alarmları önlemek için açılır
kumaş tavan açıksa yolcu bölmesi
izleme devreden çıkarılır. o
düğmesindeki LED yanmayacaktır.
Sadece camlar açıksa yolcu bölmesi
izleme kısıtlı şekilde çalışır ve o
düğmesindeki LED yanar.
Sürücü Bilgi Sisteminde (DIC) durum
mesajı görüntülenir.
LED ışığıHırsızlık alarm sisteminin LED ışığı
gösterge paneli üzerindeki sensörün
içine entegre edilmiştir.
Alarm sistemini etkinleştirme
sürecinde ilgili tuşa basıldıktan sonra
ilk 30 saniye içindeki durum:LED ışığı
yandığında=Sistem kendini
denetler, devreye
girmek için gerekli
bekleme süresi
işlerLED hızlı yanıp
söndüğünde=kapılar, bagaj
kapağı, açılır
kumaş tavan veya
kaput tamamen
kapalı değil veya
sistem arızası
Sistem devreye girdikten sonraki
durum:
LED yavaşça
yanıp
söndüğünde=Sistem devreye
girmiştir
Eğer bir sistem hatası ortaya çıkarsa,
yardım için servise başvurun.
Devre dışı bırakılması
c düğmesine basarak aracın kilidinin
açılması, hırsızlık alarm sistemini
devre dışı bırakır. Uzun basma, açılır
kumaş tavan açılmasını
etkinleştirecektir.
Anahtarla veya yolcu bölümündeki merkezi kilitleme düğmesi ile sürücü
kapısının kilidi açıldığında, sistem
devre dışı değildir.
Alarm Alarm devreye girdiğinde korna çalar
ve eş zamanlı olarak dörtlü ikaz
flaşörleri yanıp söner. Alarmın sayısı
ve süresi ilgili kanun ve
yönetmeliklere göre ayarlanmıştır.
Radyo frekanslı uzaktan
kumandadaki herhangi bir tuşa
basarak veya kontağı açarak alarm
sesini kesebilirsiniz.
Hırsızlık alarm sistemi ancak c
tuşuna basılarak veya kontak açılarak devre dışı bırakılabilir.
Tetiklenen bir alarm, sürücü
tarafından kesilmedi ise, dörtlü
flaşörlerle gösterilir. Araç radyo
frekanslı uzaktan kumanda ile açıldığı
Page 32 of 263
30Anahtar, Kapılar ve Camlar
gelecek sefer, üç defa hızlı hızlı yanıpsönerler. Ayrıca, kontak açıldıktan
sonra DIC (Sürücü Bilgi Sistemi)
dahilinde bir uyarı mesajı
görüntülenir.
Araç mesajları 3 106.
Elektronik şifreli devre
kesici (Immobilizer)
Bu sistem kontak anahtarına entegre
edilmiştir ve aracın kullanılmakta olan
anahtarla çalıştırılmasının uygun olup olmadığını kontrol eder.
Anahtar kontaktan çıkarılır çıkarılmaz
elektronik şifreli devre kesici
(immobilizer) etkinleşir.
Kontrol lambasının d kontak açık
konumdayken yanması sistemde bir hata olduğuna işaret eder, motor
çalıştırılamaz. Kontağı kapatın ve
çalıştırmayı tekrar deneyin.
Kontrol lambası yanıp sönmeye
devam ederse, ikinci anahtarı
kullanarak motoru tekrar çalıştırmayı
deneyin ve vakit geçirmeden bir
servise başvurun.Not
Elektronik şifreli devre kesici kapıları kilitlemez. Aracı terk ederken daimakilitlemelisiniz.
Hırsızlık alarm sistemini çalıştırın
3 23, 3 28.
Kontrol lambası d 3 98.Yan aynalar
Dış bükey aynalar
Konveks yan aynada kör noktaları
azaltan bir yuvarlak alan mevcuttur.
Aynanın bombeli yapısından dolayı
nesneler aynada daha küçük görülür
ve arkada bulunan aracın mesafesini
doğru tahmin etme olanağı sınırlanır.
Elektrik kumandalı yan
aynalar
Page 33 of 263
Anahtar, Kapılar ve Camlar31

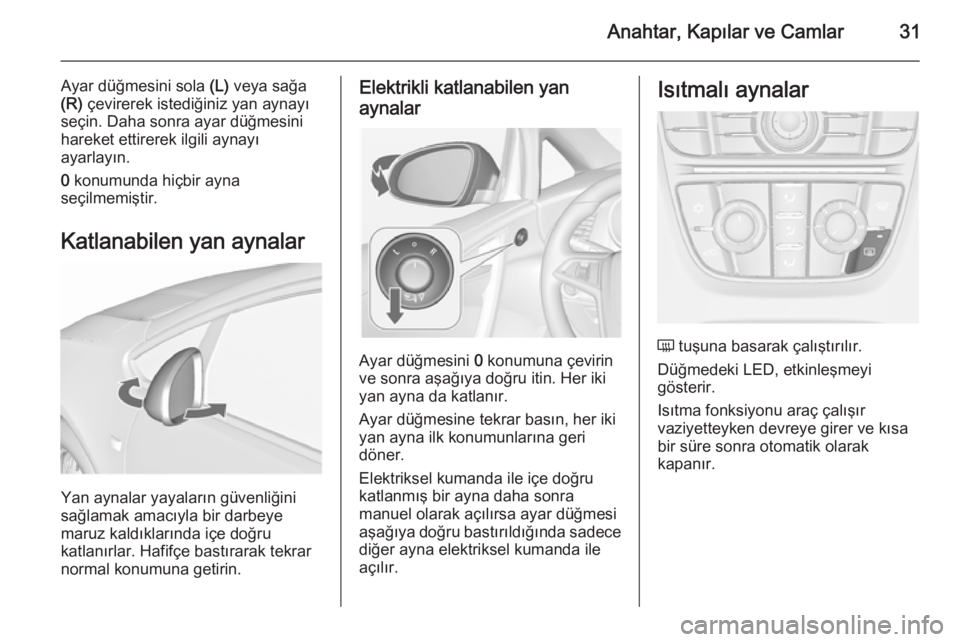

Ayar düğmesini sola (L) veya sağa
(R) çevirerek istediğiniz yan aynayı
seçin. Daha sonra ayar düğmesini
hareket ettirerek ilgili aynayı
ayarlayın.
0 konumunda hiçbir ayna
seçilmemiştir.
Katlanabilen yan aynalar
Yan aynalar yayaların güvenliğini
sağlamak amacıyla bir darbeye
maruz kaldıklarında içe doğru
katlanırlar. Hafifçe bastırarak tekrar normal konumuna getirin.
Elektrikli katlanabilen yan
aynalar
Ayar düğmesini 0 konumuna çevirin
ve sonra aşağıya doğru itin. Her iki
yan ayna da katlanır.
Ayar düğmesine tekrar basın, her iki
yan ayna ilk konumunlarına geri
döner.
Elektriksel kumanda ile içe doğru katlanmış bir ayna daha sonra
manuel olarak açılırsa ayar düğmesi
aşağıya doğru bastırıldığında sadece diğer ayna elektriksel kumanda ile
açılır.
Isıtmalı aynalar
Ü tuşuna basarak çalıştırılır.
Düğmedeki LED, etkinleşmeyi
gösterir.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Page 34 of 263

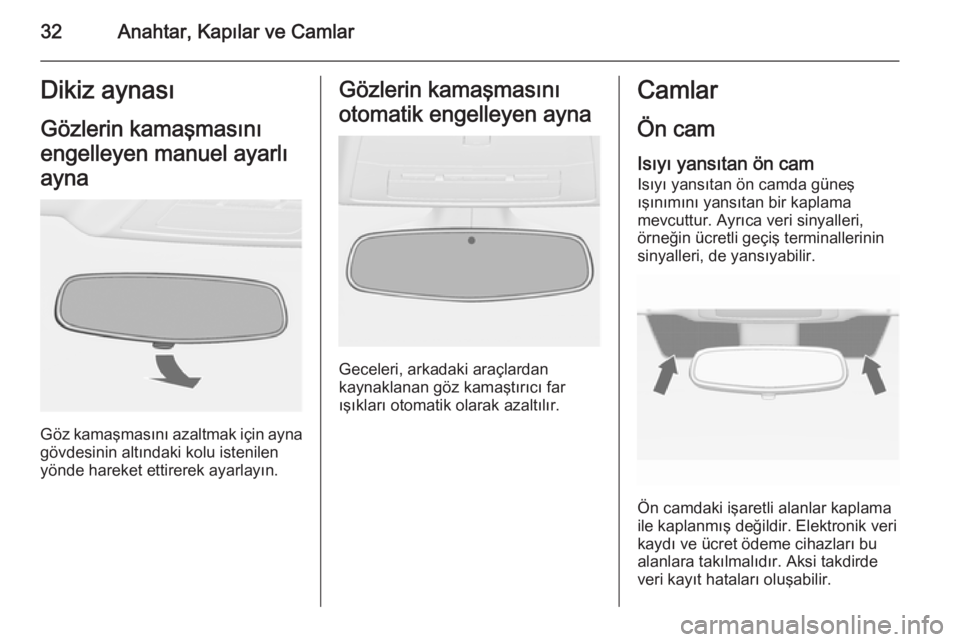

32Anahtar, Kapılar ve CamlarDikiz aynasıGözlerin kamaşmasını
engelleyen manuel ayarlı
ayna
Göz kamaşmasını azaltmak için ayna
gövdesinin altındaki kolu istenilen
yönde hareket ettirerek ayarlayın.
Gözlerin kamaşmasını
otomatik engelleyen ayna
Geceleri, arkadaki araçlardan
kaynaklanan göz kamaştırıcı far
ışıkları otomatik olarak azaltılır.
Camlar
Ön cam
Isıyı yansıtan ön cam
Isıyı yansıtan ön camda güneş
ışınımını yansıtan bir kaplama
mevcuttur. Ayrıca veri sinyalleri,
örneğin ücretli geçiş terminallerinin
sinyalleri, de yansıyabilir.
Ön camdaki işaretli alanlar kaplama
ile kaplanmış değildir. Elektronik veri
kaydı ve ücret ödeme cihazları bu
alanlara takılmalıdır. Aksi takdirde
veri kayıt hataları oluşabilir.
Page 35 of 263
Anahtar, Kapılar ve Camlar33
Ön cam çıkartmalarıÜcretli yol veya benzeri çıkartmaları
ön camda dikiz aynası yakınlarına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Elektrik kumandalı camlar9 Uyarı
Elektronik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken aralarına bir
şey sıkışmadığından emin olun.
Kontak anahtarı 1 veya 2 (kontak
açık) 3 138 konumundayken
çalıştırılabilir.
Korunan güç kapalı 3 138.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar bastırılması veya çekilmesi:
cam emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Merkezi şalter ,
Tüm camları çalıştırmak için orta
konsoldaki şalter.
Tüm camları otomatik olarak açmak
için , şalterine kısa süreliğine basın.
Tüm camları otomatik olarak
kapatmak için , şalterini kısa
süreliğine çekin.
Koruma fonksiyonu Cam, otomatik kapanma esnasında
orta seviyelerde bir dirençle
karşılaşırsa, kapanma işlemi derhal
durur ve cam tekrar açılır.
Page 36 of 263
34Anahtar, Kapılar ve Camlar

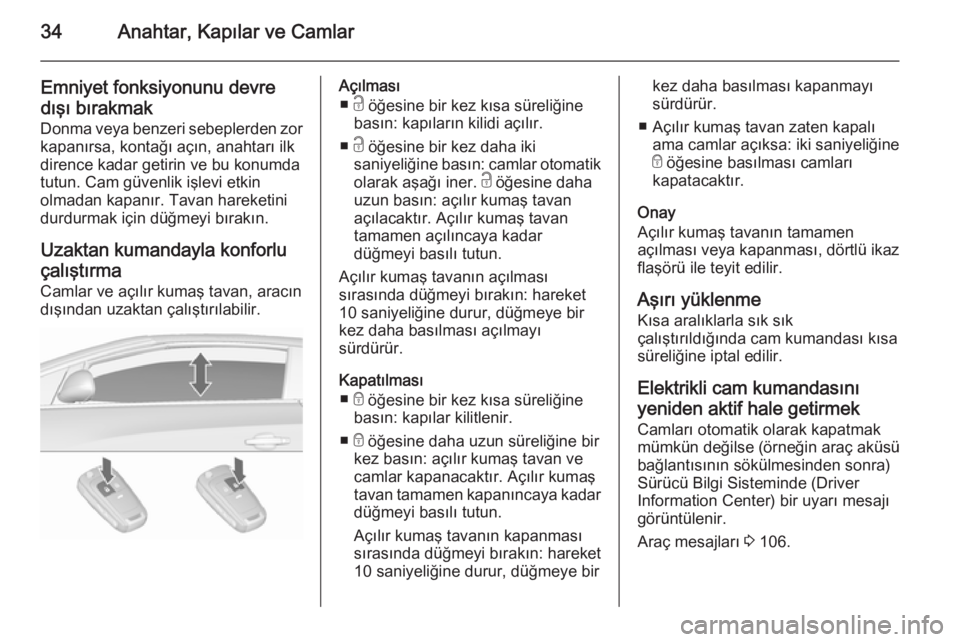

Emniyet fonksiyonunu devredışı bırakmak
Donma veya benzeri sebeplerden zor kapanırsa, kontağı açın, anahtarı ilk
dirence kadar getirin ve bu konumda
tutun. Cam güvenlik işlevi etkin
olmadan kapanır. Tavan hareketini
durdurmak için düğmeyi bırakın.
Uzaktan kumandayla konforlu çalıştırma Camlar ve açılır kumaş tavan, aracın
dışından uzaktan çalıştırılabilir.Açılması
■ c öğesine bir kez kısa süreliğine
basın: kapıların kilidi açılır.
■ c öğesine bir kez daha iki
saniyeliğine basın: camlar otomatik
olarak aşağı iner. c öğesine daha
uzun basın: açılır kumaş tavan açılacaktır. Açılır kumaş tavan
tamamen açılıncaya kadar
düğmeyi basılı tutun.
Açılır kumaş tavanın açılması
sırasında düğmeyi bırakın: hareket
10 saniyeliğine durur, düğmeye bir
kez daha basılması açılmayı
sürdürür.
Kapatılması ■ e öğesine bir kez kısa süreliğine
basın: kapılar kilitlenir.
■ e öğesine daha uzun süreliğine bir
kez basın: açılır kumaş tavan ve
camlar kapanacaktır. Açılır kumaş
tavan tamamen kapanıncaya kadar
düğmeyi basılı tutun.
Açılır kumaş tavanın kapanması
sırasında düğmeyi bırakın: hareket
10 saniyeliğine durur, düğmeye birkez daha basılması kapanmayı
sürdürür.
■ Açılır kumaş tavan zaten kapalı ama camlar açıksa: iki saniyeliğine
e öğesine basılması camları
kapatacaktır.
Onay
Açılır kumaş tavanın tamamen
açılması veya kapanması, dörtlü ikaz
flaşörü ile teyit edilir.
Aşırı yüklenme
Kısa aralıklarla sık sık
çalıştırıldığında cam kumandası kısa süreliğine iptal edilir.
Elektrikli cam kumandasını
yeniden aktif hale getirmek Camları otomatik olarak kapatmak
mümkün değilse (örneğin araç aküsü bağlantısının sökülmesinden sonra)
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir.
Araç mesajları 3 106.
Page 37 of 263
Anahtar, Kapılar ve Camlar35

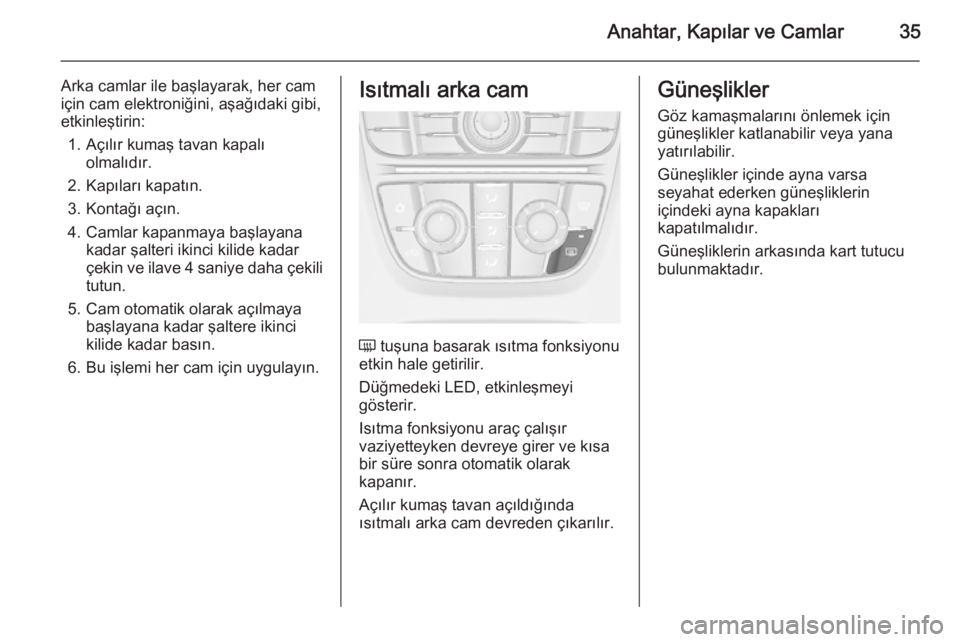

Arka camlar ile başlayarak, her cam
için cam elektroniğini, aşağıdaki gibi,
etkinleştirin:
1. Açılır kumaş tavan kapalı olmalıdır.
2. Kapıları kapatın.
3. Kontağı açın.
4. Camlar kapanmaya başlayana kadar şalteri ikinci kilide kadar
çekin ve ilave 4 saniye daha çekili
tutun.
5. Cam otomatik olarak açılmaya başlayana kadar şaltere ikinci
kilide kadar basın.
6. Bu işlemi her cam için uygulayın.Isıtmalı arka cam
Ü tuşuna basarak ısıtma fonksiyonu
etkin hale getirilir.
Düğmedeki LED, etkinleşmeyi
gösterir.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Açılır kumaş tavan açıldığında
ısıtmalı arka cam devreden çıkarılır.
Güneşlikler
Göz kamaşmalarını önlemek için
güneşlikler katlanabilir veya yana
yatırılabilir.
Güneşlikler içinde ayna varsa
seyahat ederken güneşliklerin
içindeki ayna kapakları
kapatılmalıdır.
Güneşliklerin arkasında kart tutucu
bulunmaktadır.
Page 38 of 263

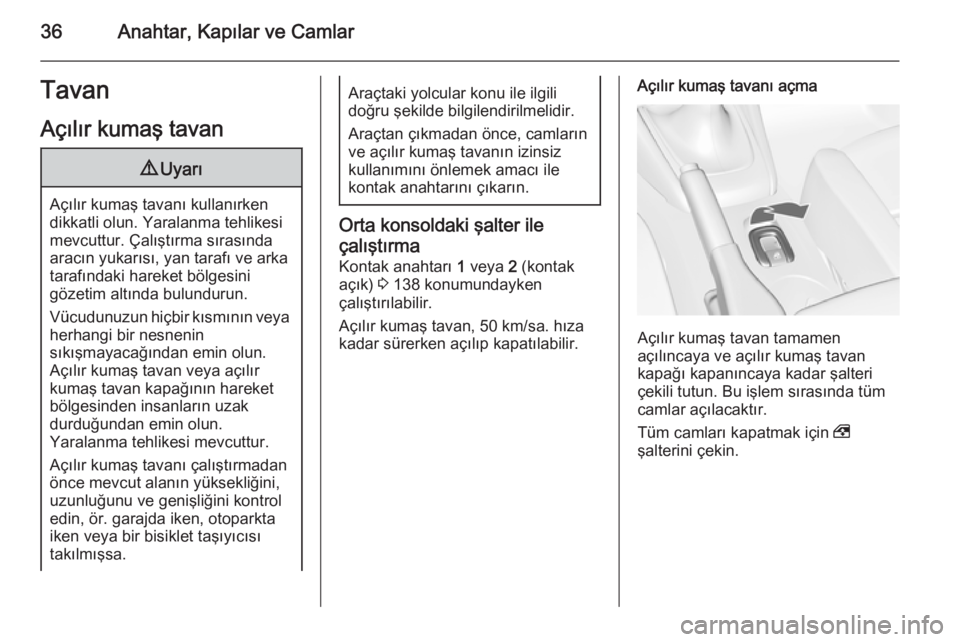

36Anahtar, Kapılar ve CamlarTavanAçılır kumaş tavan9 Uyarı
Açılır kumaş tavanı kullanırken
dikkatli olun. Yaralanma tehlikesi
mevcuttur. Çalıştırma sırasında
aracın yukarısı, yan tarafı ve arka
tarafındaki hareket bölgesini
gözetim altında bulundurun.
Vücudunuzun hiçbir kısmının veya herhangi bir nesnenin
sıkışmayacağından emin olun.
Açılır kumaş tavan veya açılır
kumaş tavan kapağının hareket
bölgesinden insanların uzak
durduğundan emin olun.
Yaralanma tehlikesi mevcuttur.
Açılır kumaş tavanı çalıştırmadan
önce mevcut alanın yüksekliğini,
uzunluğunu ve genişliğini kontrol
edin, ör. garajda iken, otoparkta
iken veya bir bisiklet taşıyıcısı
takılmışsa.
Araçtaki yolcular konu ile ilgili
doğru şekilde bilgilendirilmelidir.
Araçtan çıkmadan önce, camların
ve açılır kumaş tavanın izinsiz
kullanımını önlemek amacı ile
kontak anahtarını çıkarın.
Orta konsoldaki şalter ile
çalıştırma
Kontak anahtarı 1 veya 2 (kontak
açık) 3 138 konumundayken
çalıştırılabilir.
Açılır kumaş tavan, 50 km/sa. hıza
kadar sürerken açılıp kapatılabilir.
Açılır kumaş tavanı açma
Açılır kumaş tavan tamamen
açılıncaya ve açılır kumaş tavan
kapağı kapanıncaya kadar şalteri
çekili tutun. Bu işlem sırasında tüm
camlar açılacaktır.
Tüm camları kapatmak için ,
şalterini çekin.
Page 39 of 263
Anahtar, Kapılar ve Camlar37

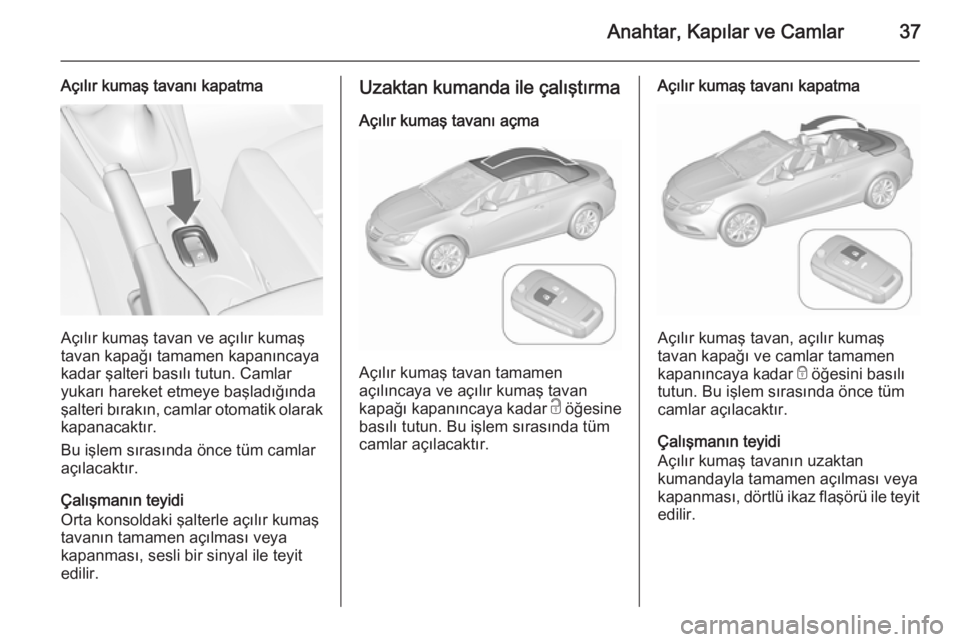

Açılır kumaş tavanı kapatma
Açılır kumaş tavan ve açılır kumaş
tavan kapağı tamamen kapanıncaya
kadar şalteri basılı tutun. Camlar yukarı hareket etmeye başladığında
şalteri bırakın, camlar otomatik olarak
kapanacaktır.
Bu işlem sırasında önce tüm camlar
açılacaktır.
Çalışmanın teyidi
Orta konsoldaki şalterle açılır kumaş
tavanın tamamen açılması veya
kapanması, sesli bir sinyal ile teyit
edilir.
Uzaktan kumanda ile çalıştırma
Açılır kumaş tavanı açma
Açılır kumaş tavan tamamen
açılıncaya ve açılır kumaş tavan
kapağı kapanıncaya kadar c öğesine
basılı tutun. Bu işlem sırasında tüm
camlar açılacaktır.
Açılır kumaş tavanı kapatma
Açılır kumaş tavan, açılır kumaş
tavan kapağı ve camlar tamamen
kapanıncaya kadar e öğesini basılı
tutun. Bu işlem sırasında önce tüm
camlar açılacaktır.
Çalışmanın teyidi
Açılır kumaş tavanın uzaktan
kumandayla tamamen açılması veya
kapanması, dörtlü ikaz flaşörü ile teyit
edilir.
Page 40 of 263

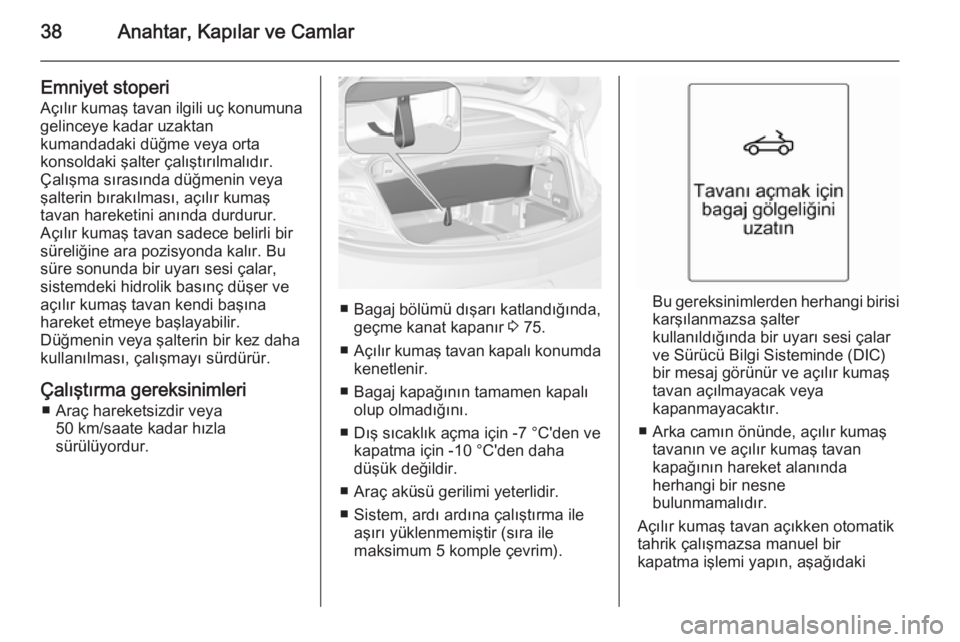

38Anahtar, Kapılar ve Camlar
Emniyet stoperi
Açılır kumaş tavan ilgili uç konumuna gelinceye kadar uzaktan
kumandadaki düğme veya orta
konsoldaki şalter çalıştırılmalıdır.
Çalışma sırasında düğmenin veya
şalterin bırakılması, açılır kumaş
tavan hareketini anında durdurur. Açılır kumaş tavan sadece belirli bir
süreliğine ara pozisyonda kalır. Bu
süre sonunda bir uyarı sesi çalar,
sistemdeki hidrolik basınç düşer ve
açılır kumaş tavan kendi başına
hareket etmeye başlayabilir.
Düğmenin veya şalterin bir kez daha
kullanılması, çalışmayı sürdürür.
Çalıştırma gereksinimleri ■ Araç hareketsizdir veya 50 km/saate kadar hızla
sürülüyordur.
■ Bagaj bölümü dışarı katlandığında,
geçme kanat kapanır 3 75.
■ Açılır kumaş tavan kapalı konumda
kenetlenir.
■ Bagaj kapağının tamamen kapalı olup olmadığını.
■ Dış sıcaklık açma için -7 °C'den ve kapatma için -10 °C'den daha
düşük değildir.
■ Araç aküsü gerilimi yeterlidir.
■ Sistem, ardı ardına çalıştırma ile aşırı yüklenmemiştir (sıra ile
maksimum 5 komple çevrim).Bu gereksinimlerden herhangi birisi
karşılanmazsa şalter
kullanıldığında bir uyarı sesi çalar
ve Sürücü Bilgi Sisteminde (DIC)
bir mesaj görünür ve açılır kumaş
tavan açılmayacak veya
kapanmayacaktır.
■ Arka camın önünde, açılır kumaş tavanın ve açılır kumaş tavan
kapağının hareket alanında
herhangi bir nesne
bulunmamalıdır.
Açılır kumaş tavan açıkken otomatik tahrik çalışmazsa manuel bir
kapatma işlemi yapın, aşağıdaki
