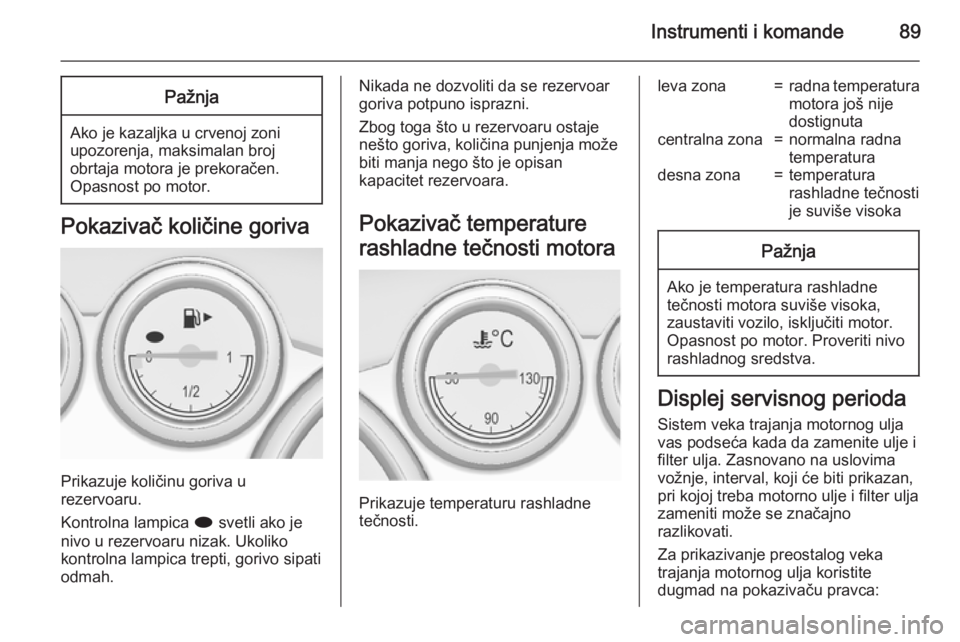

Instrumenti i komande89Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti, gorivo sipati
odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona=radna temperatura
motora još nije
dostignutacentralna zona=normalna radna
temperaturadesna zona=temperatura
rashladne tečnosti
je suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Za prikazivanje preostalog veka
trajanja motornog ulja koristite
dugmad na pokazivaču pravca:

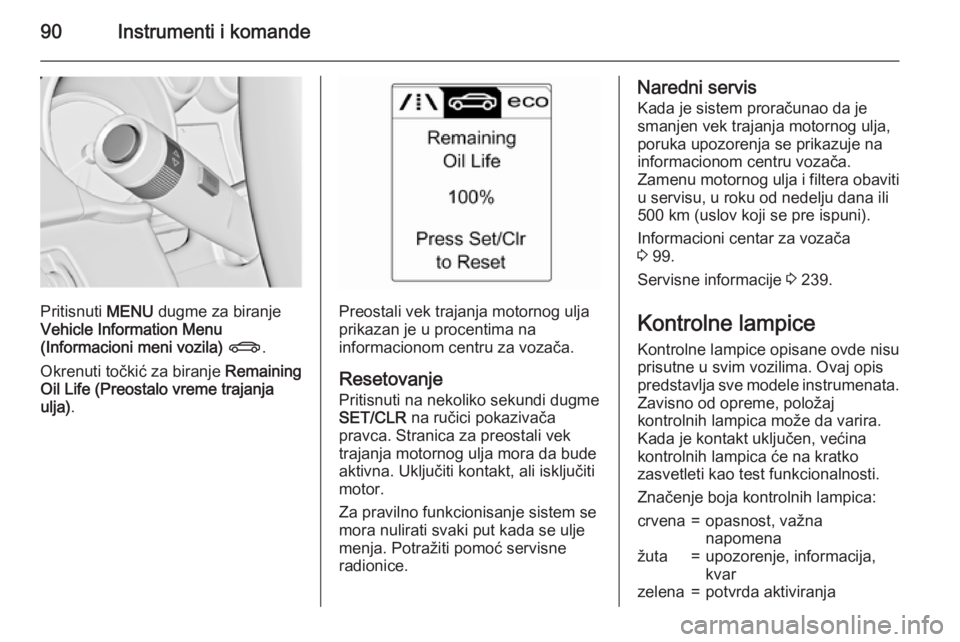

90Instrumenti i komande
Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) X .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .Preostali vek trajanja motornog ulja
prikazan je u procentima na
informacionom centru za vozača.
Resetovanje Pritisnuti na nekoliko sekundi dugmeSET/CLR na ručici pokazivača
pravca. Stranica za preostali vek
trajanja motornog ulja mora da bude
aktivna. Uključiti kontakt, ali isključiti
motor.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
poruka upozorenja se prikazuje na
informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 99.
Servisne informacije 3 239.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija, kvarzelena=potvrda aktiviranja

Instrumenti i komande91
plava=potvrda aktiviranjabela=potvrda aktiviranja

92Instrumenti i komande
Kontrolne lampice na instrument tabli

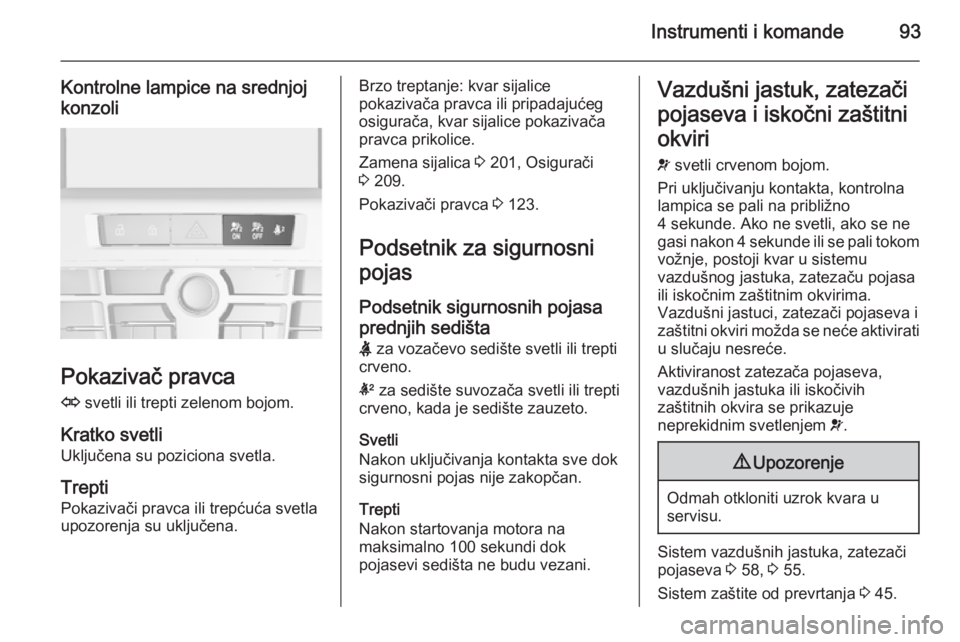

Instrumenti i komande93
Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 201, Osigurači
3 209.
Pokazivači pravca 3 123.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasaprednjih sedišta
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno, kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.Vazdušni jastuk, zatezači
pojaseva i iskočni zaštitni
okviri v svetli crvenom bojom.
Pri uključivanju kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli, ako se ne
gasi nakon 4 sekunde ili se pali tokom
vožnje, postoji kvar u sistemu
vazdušnog jastuka, zatezaču pojasa
ili iskočnim zaštitnim okvirima.
Vazdušni jastuci, zatezači pojaseva i
zaštitni okviri možda se neće aktivirati
u slučaju nesreće.
Aktiviranost zatezača pojaseva,
vazdušnih jastuka ili iskočivih
zaštitnih okvira se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem vazdušnih jastuka, zatezači
pojaseva 3 58, 3 55.
Sistem zaštite od prevrtanja 3 45.

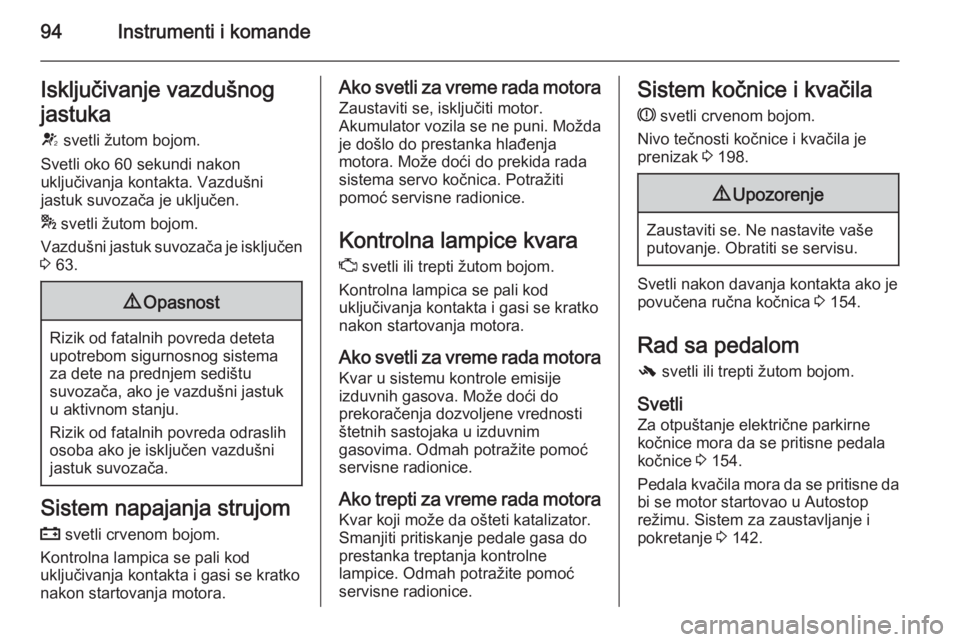

94Instrumenti i komandeIsključivanje vazdušnog
jastuka V svetli žutom bojom.
Svetli oko 60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 63.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.Sistem kočnice i kvačila
R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 198.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 154.
Rad sa pedalom
- svetli ili trepti žutom bojom.
Svetli
Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 154.
Pedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 142.

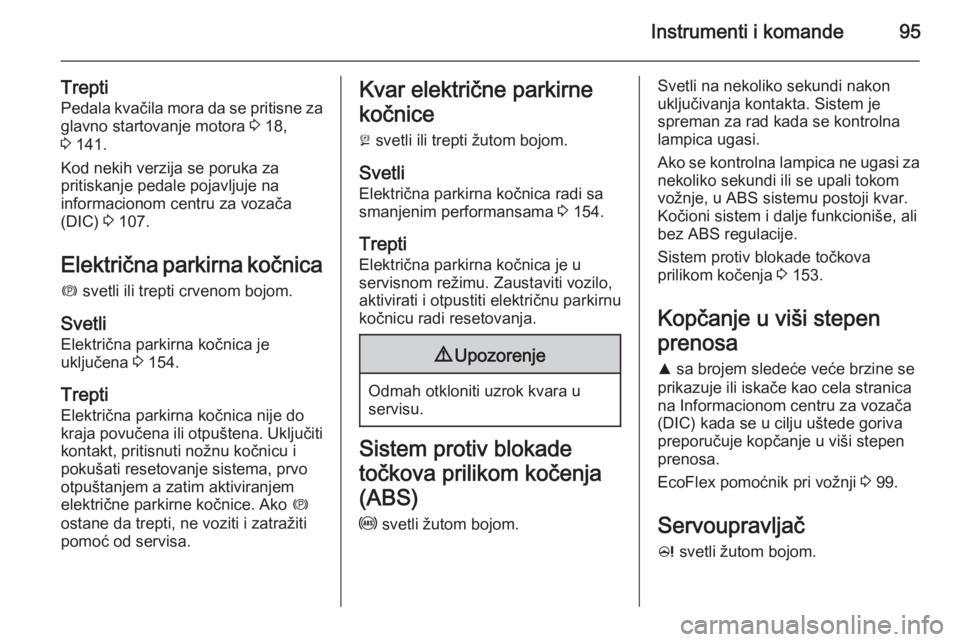

Instrumenti i komande95
Trepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 18,
3 141.
Kod nekih verzija se poruka za
pritiskanje pedale pojavljuje na
informacionom centru za vozača
(DIC) 3 107.
Električna parkirna kočnica m svetli ili trepti crvenom bojom.
Svetli Električna parkirna kočnica je
uključena 3 154.
Trepti
Električna parkirna kočnica nije do
kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu ipokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.Kvar električne parkirne
kočnice
j svetli ili trepti žutom bojom.
Svetli Električna parkirna kočnica radi sa
smanjenim performansama 3 154.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu kočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 153.
Kopčanje u viši stepen
prenosa R sa brojem sledeće veće brzine se
prikazuje ili iskače kao cela stranica na Informacionom centru za vozača
(DIC) kada se u cilju uštede goriva
preporučuje kopčanje u viši stepen
prenosa.
EcoFlex pomoćnik pri vožnji 3 99.
Servoupravljač
c svetli žutom bojom.

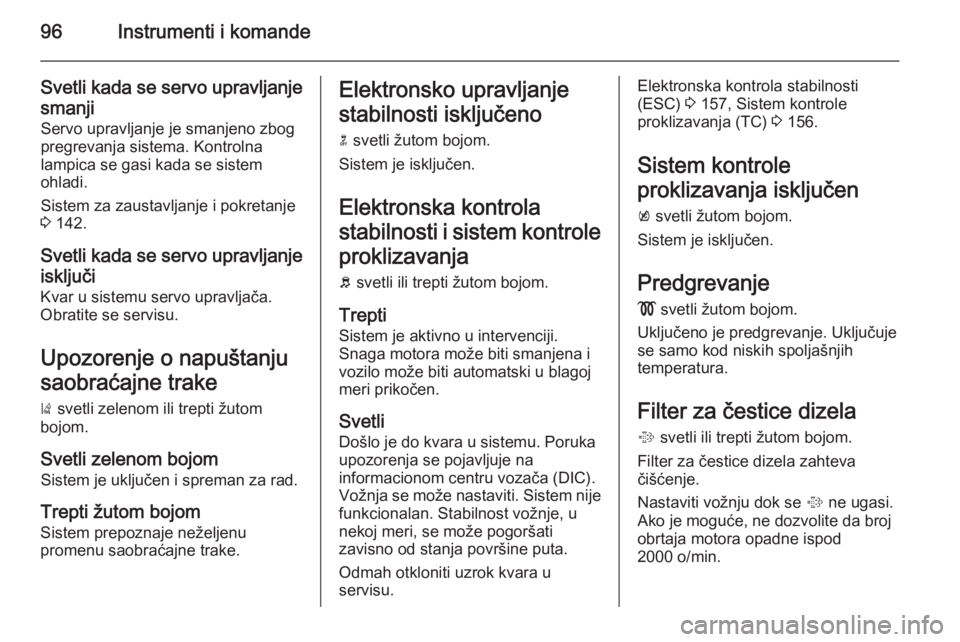

96Instrumenti i komande
Svetli kada se servo upravljanje
smanji Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.
Sistem za zaustavljanje i pokretanje
3 142.
Svetli kada se servo upravljanje
isključi Kvar u sistemu servo upravljača.
Obratite se servisu.
Upozorenje o napuštanju
saobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Trepti žutom bojom Sistem prepoznaje neželjenu
promenu saobraćajne trake.Elektronsko upravljanje
stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.
Elektronska kontrola
stabilnosti i sistem kontrole proklizavanja
b svetli ili trepti žutom bojom.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i vozilo može biti automatski u blagoj
meri prikočen.
Svetli Došlo je do kvara u sistemu. Poruka
upozorenja se pojavljuje na
informacionom centru vozača (DIC).
Vožnja se može nastaviti. Sistem nije
funkcionalan. Stabilnost vožnje, u
nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Odmah otkloniti uzrok kvara u
servisu.Elektronska kontrola stabilnosti
(ESC) 3 157, Sistem kontrole
proklizavanja (TC) 3 156.
Sistem kontrole
proklizavanja isključen
k svetli žutom bojom.
Sistem je isključen.
Predgrevanje
! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Filter za čestice dizela % svetli ili trepti žutom bojom.
Filter za čestice dizela zahteva
čišćenje.
Nastaviti vožnju dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
obrtaja motora opadne ispod
2000 o/min.

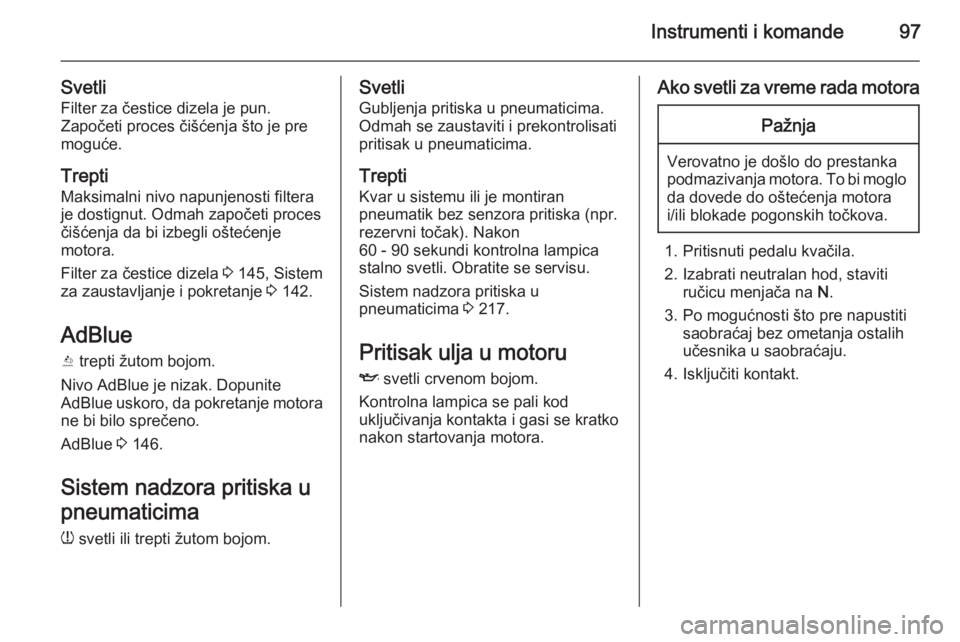

Instrumenti i komande97
SvetliFilter za čestice dizela je pun.
Započeti proces čišćenja što je pre
moguće.
Trepti
Maksimalni nivo napunjenosti filtera
je dostignut. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
Filter za čestice dizela 3 145, Sistem
za zaustavljanje i pokretanje 3 142.
AdBlue Y trepti žutom bojom.
Nivo AdBlue je nizak. Dopunite
AdBlue uskoro, da pokretanje motora
ne bi bilo sprečeno.
AdBlue 3 146.
Sistem nadzora pritiska u
pneumaticima
w svetli ili trepti žutom bojom.Svetli
Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska (npr.
rezervni točak). Nakon
60 - 90 sekundi kontrolna lampica
stalno svetli. Obratite se servisu.
Sistem nadzora pritiska u
pneumaticima 3 217.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.

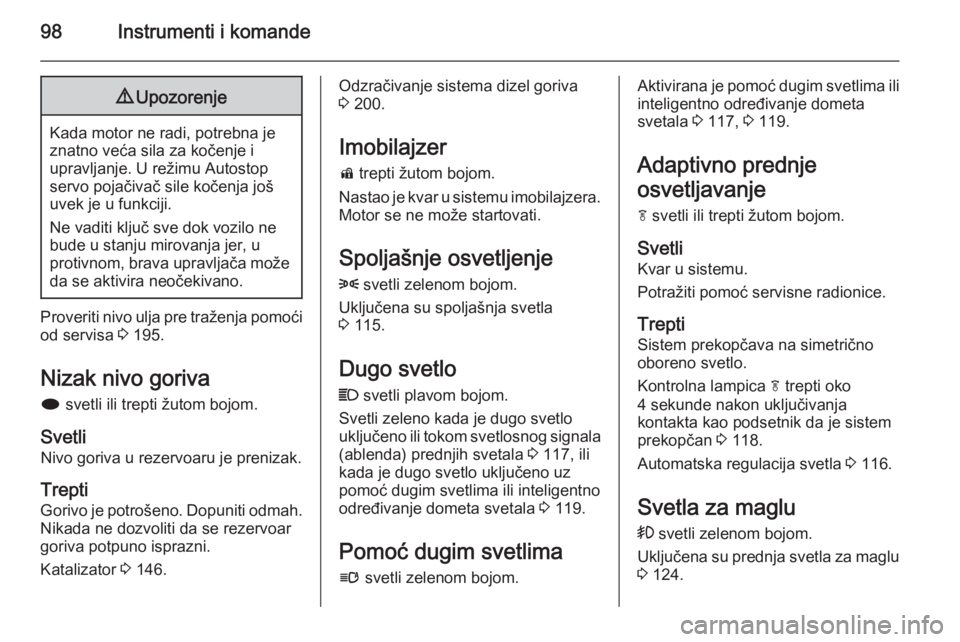

98Instrumenti i komande9Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 195.
Nizak nivo goriva i svetli ili trepti žutom bojom.
Svetli Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Katalizator 3 146.
Odzračivanje sistema dizel goriva
3 200.
Imobilajzer
d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera. Motor se ne može startovati.
Spoljašnje osvetljenje 8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 115.
Dugo svetlo
C svetli plavom bojom.
Svetli zeleno kada je dugo svetlo
uključeno ili tokom svetlosnog signala (ablenda) prednjih svetala 3 117, ili
kada je dugo svetlo uključeno uz
pomoć dugim svetlima ili inteligentno
određivanje dometa svetala 3 119.
Pomoć dugim svetlima l svetli zelenom bojom.Aktivirana je pomoć dugim svetlima ili
inteligentno određivanje dometa
svetala 3 117, 3 119.
Adaptivno prednje
osvetljavanje f svetli ili trepti žutom bojom.
Svetli
Kvar u sistemu.
Potražiti pomoć servisne radionice.
Trepti
Sistem prekopčava na simetrično
oboreno svetlo.
Kontrolna lampica f trepti oko
4 sekunde nakon uključivanja
kontakta kao podsetnik da je sistem
prekopčan 3 118.
Automatska regulacija svetla 3 116.
Svetla za maglu > svetli zelenom bojom.
Uključena su prednja svetla za maglu
3 124.
