Sedišta, sistemi zaštite69
IL=Podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF=Podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju
odobrenu u ovoj težinskoj grupi.X=Nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi.*=Pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete u jedan od prednjih položaja za
podešavanje.**=Ukloniti odgovarajući zadnji naslon za glavu pri korišćenju bezbednosnog sistema za dete u ovoj klasi veličine
3 46.
ISOFIX klasa veličine i uređaj sedišta
A - ISO/F3=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi
od 9 do 18 kg.B - ISO/F2=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do 18 kg.B1 - ISO/F2X=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.C - ISO/R3=Bezbednosni sistem za decu okrenutu unazad, za decu maksimalne veličine i u težinskoj grupi do18 kg.D - ISO/R2=Bezbednosni sistem za decu okrenutu unazad, za manju decu u težinskoj grupi do 18 kg.E - ISO/R1=Bezbednosni sistem za decu okrenutu unazad, za mlađu decu u težinskoj grupi do 13 kg.

70Sedišta, sistemi zaštiteISOFIX sistemi
bezbednosnog sedišta za
decu Postavite vozilu odobren ISOFIXbezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX bezbednosnog
sistema za dete u vozilu naznačeni su u tabeli sa IL 3 67.
Ukloniti usmerivač vetra 3 42 pre
postavljanja bezbednosnog sistema
za dete i ukloniti zadnji naslon za
glavu, ako je potrebno 3 67.
ISOFIX montažni držači su označeni
oznakom ISOFIX na naslonu sedišta.
Ušice za pričvršćivanje
Top‑tether-a
U vozilu se nalaze dve ušice za
pričvršćivanje sa zadnje strane
zadnjih naslona sedišta.
Top-tether ušice za pričvršćivanje su
označene simbolom : za dečije
sedište.
Osim ISOFIX konzole, pričvrstite traku Top-tether-a na ušice za
pričvršćivanje Top-tether-a na
zadnjoj strani zadnjih sedišta.
Podizanje naslona zadnjih sedišta
3 74.
Ukloniti usmerivač vetra 3 42 pre
postavljanja bezbednosnog sistema
za dete i ukloniti zadnji naslon za
glavu, ako je potrebno 3 67.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 67.

Prostor za odlaganje71Prostor za odlaganjeProstori za odlaganje...................71
Teretni prostor ............................. 74
Informacije o utovaru ...................78Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Kaseta za rukavice sadrži držač za
olovke, držač za kreditne kartice,
držač za sitan novac i adapter za
zaključavanje navrtki točkova.
Dok vozite zatvorite kasetu za
rukavice. Može se zaključiti ključem
za vozilo.

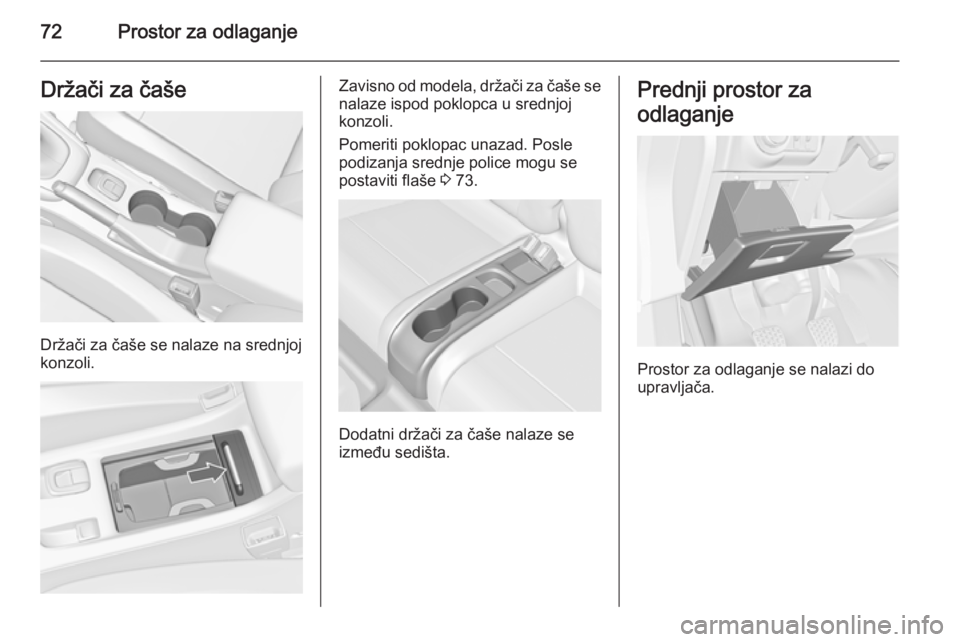

72Prostor za odlaganjeDržači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.
Zavisno od modela, držači za čaše se nalaze ispod poklopca u srednjoj
konzoli.
Pomeriti poklopac unazad. Posle
podizanja srednje police mogu se
postaviti flaše 3 73.
Dodatni držači za čaše nalaze se
između sedišta.
Prednji prostor za
odlaganje
Prostor za odlaganje se nalazi do
upravljača.

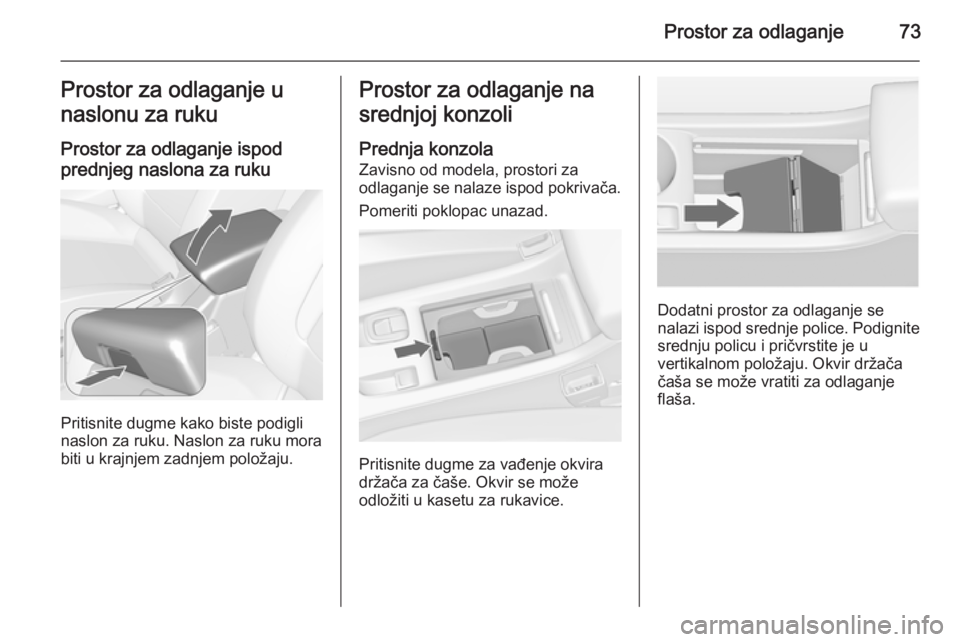

Prostor za odlaganje73Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje ispod
prednjeg naslona za ruku
Pritisnite dugme kako biste podigli
naslon za ruku. Naslon za ruku mora
biti u krajnjem zadnjem položaju.
Prostor za odlaganje na
srednjoj konzoli
Prednja konzola
Zavisno od modela, prostori za
odlaganje se nalaze ispod pokrivača.
Pomeriti poklopac unazad.
Pritisnite dugme za vađenje okvira
držača za čaše. Okvir se može
odložiti u kasetu za rukavice.
Dodatni prostor za odlaganje se
nalazi ispod srednje police. Podignite
srednju policu i pričvrstite je u
vertikalnom položaju. Okvir držača
čaša se može vratiti za odlaganje
flaša.

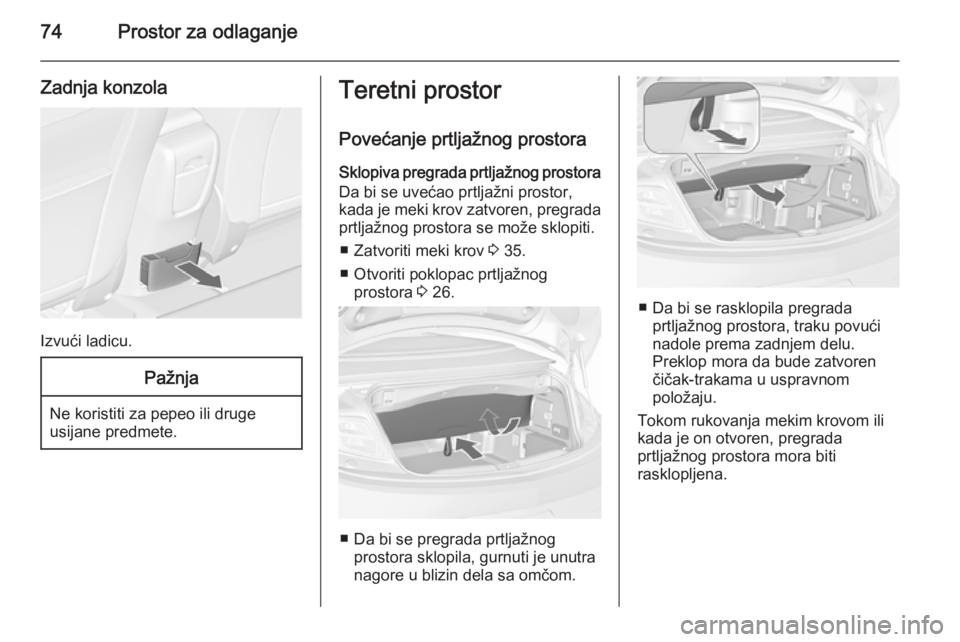

74Prostor za odlaganje
Zadnja konzola
Izvući ladicu.
Pažnja
Ne koristiti za pepeo ili druge
usijane predmete.
Teretni prostor
Povećanje prtljažnog prostora Sklopiva pregrada prtljažnog prostora
Da bi se uvećao prtljažni prostor,
kada je meki krov zatvoren, pregrada prtljažnog prostora se može sklopiti.
■ Zatvoriti meki krov 3 35.
■ Otvoriti poklopac prtljažnog prostora 3 26.
■ Da bi se pregrada prtljažnog
prostora sklopila, gurnuti je unutra
nagore u blizin dela sa omčom.
■ Da bi se rasklopila pregrada prtljažnog prostora, traku povući
nadole prema zadnjem delu.
Preklop mora da bude zatvoren
čičak-trakama u uspravnom
položaju.
Tokom rukovanja mekim krovom ili
kada je on otvoren, pregrada
prtljažnog prostora mora biti
rasklopljena.

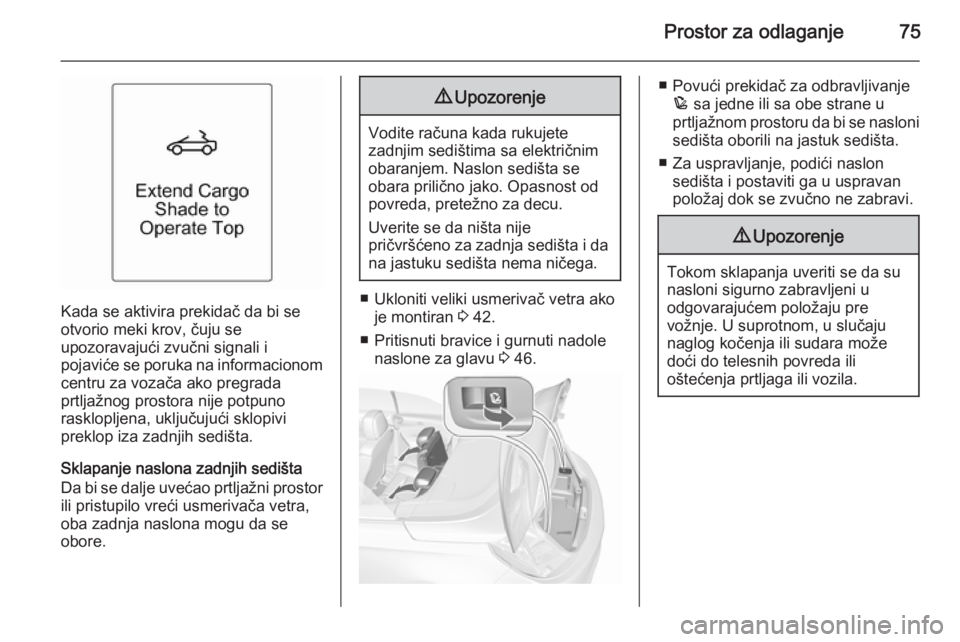

Prostor za odlaganje75
Kada se aktivira prekidač da bi se
otvorio meki krov, čuju se
upozoravajući zvučni signali i
pojaviće se poruka na informacionom centru za vozača ako pregrada
prtljažnog prostora nije potpuno
rasklopljena, uključujući sklopivi
preklop iza zadnjih sedišta.
Sklapanje naslona zadnjih sedišta
Da bi se dalje uvećao prtljažni prostor
ili pristupilo vreći usmerivača vetra,
oba zadnja naslona mogu da se
obore.
9 Upozorenje
Vodite računa kada rukujete
zadnjim sedištima sa električnim
obaranjem. Naslon sedišta se
obara prilično jako. Opasnost od
povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da na jastuku sedišta nema ničega.
■ Ukloniti veliki usmerivač vetra ako je montiran 3 42.
■ Pritisnuti bravice i gurnuti nadole naslone za glavu 3 46.
■ Povući prekidač za odbravljivanje
p sa jedne ili sa obe strane u
prtljažnom prostoru da bi se nasloni
sedišta oborili na jastuk sedišta.
■ Za uspravljanje, podići naslon sedišta i postaviti ga u uspravan
položaj dok se zvučno ne zabravi.9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.

76Prostor za odlaganje

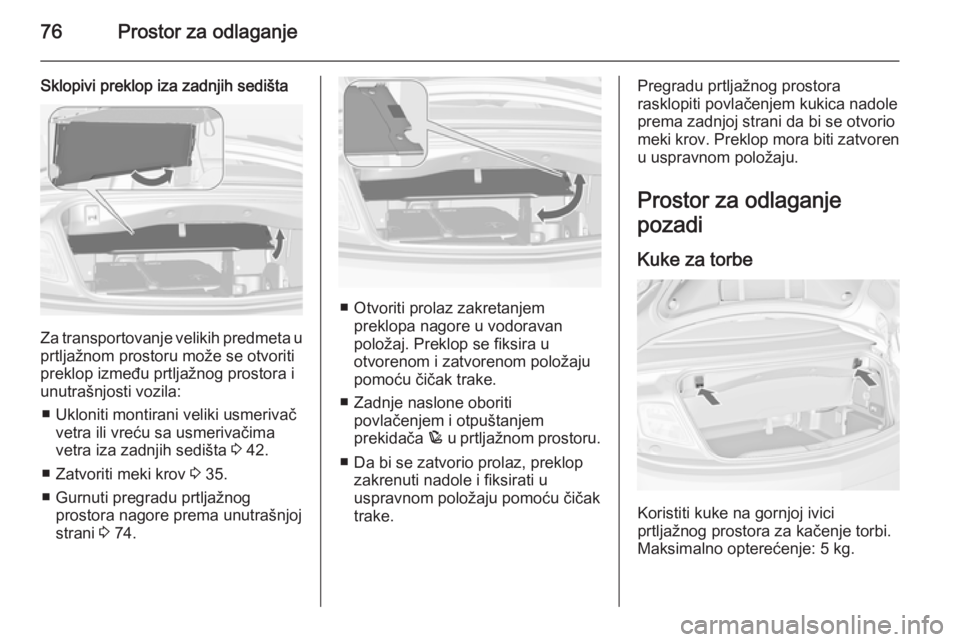

Sklopivi preklop iza zadnjih sedišta
Za transportovanje velikih predmeta u
prtljažnom prostoru može se otvoriti
preklop između prtljažnog prostora i
unutrašnjosti vozila:
■ Ukloniti montirani veliki usmerivač vetra ili vreću sa usmerivačima
vetra iza zadnjih sedišta 3 42.
■ Zatvoriti meki krov 3 35.
■ Gurnuti pregradu prtljažnog prostora nagore prema unutrašnjoj
strani 3 74.
■ Otvoriti prolaz zakretanjem
preklopa nagore u vodoravan
položaj. Preklop se fiksira u
otvorenom i zatvorenom položaju
pomoću čičak trake.
■ Zadnje naslone oboriti povlačenjem i otpuštanjem
prekidača p u prtljažnom prostoru.
■ Da bi se zatvorio prolaz, preklop zakrenuti nadole i fiksirati u
uspravnom položaju pomoću čičak
trake.
Pregradu prtljažnog prostora
rasklopiti povlačenjem kukica nadole
prema zadnjoj strani da bi se otvorio
meki krov. Preklop mora biti zatvoren u uspravnom položaju.
Prostor za odlaganje
pozadi
Kuke za torbe
Koristiti kuke na gornjoj ivici
prtljažnog prostora za kačenje torbi.
Maksimalno opterećenje: 5 kg.

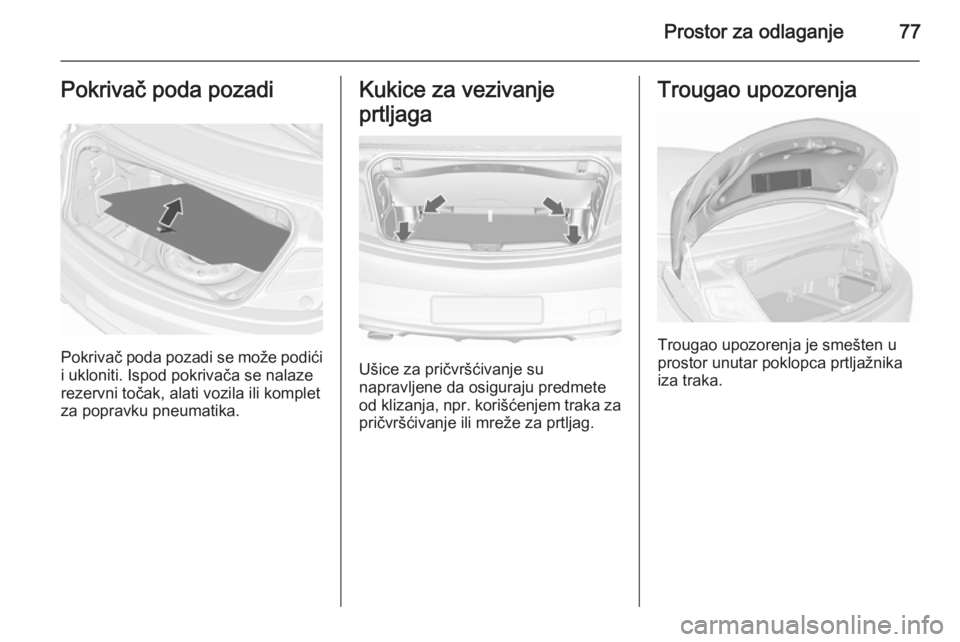

Prostor za odlaganje77Pokrivač poda pozadi
Pokrivač poda pozadi se može podići
i ukloniti. Ispod pokrivača se nalaze
rezervni točak, alati vozila ili komplet
za popravku pneumatika.
Kukice za vezivanje
prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Trougao upozorenja
Trougao upozorenja je smešten u
prostor unutar poklopca prtljažnika
iza traka.

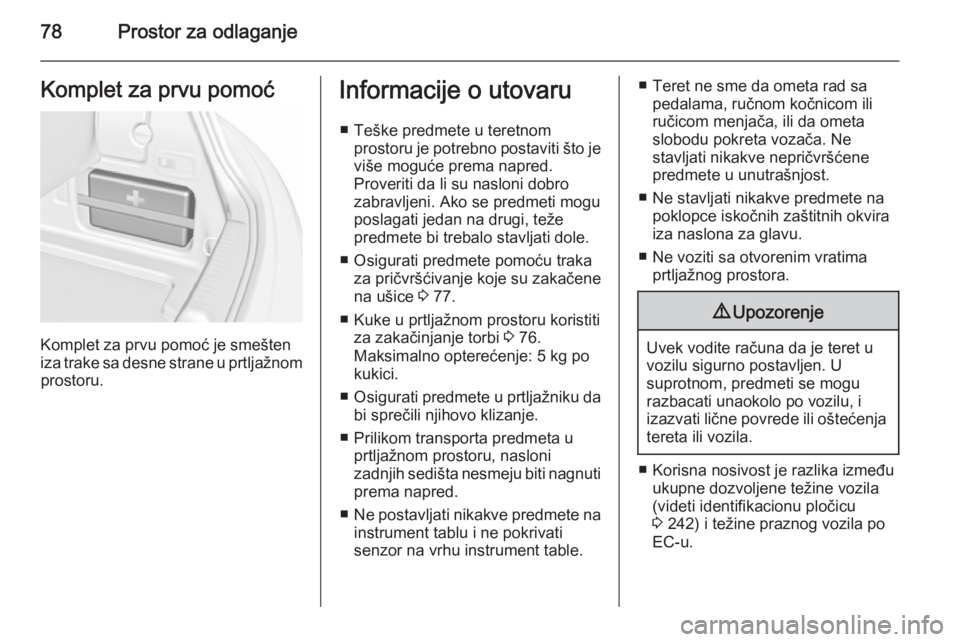

78Prostor za odlaganjeKomplet za prvu pomoć
Komplet za prvu pomoć je smešten
iza trake sa desne strane u prtljažnom prostoru.
Informacije o utovaru
■ Teške predmete u teretnom prostoru je potrebno postaviti što je
više moguće prema napred.
Proveriti da li su nasloni dobro
zabravljeni. Ako se predmeti mogu
poslagati jedan na drugi, teže
predmete bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 77.
■ Kuke u prtljažnom prostoru koristiti za zakačinjanje torbi 3 76.
Maksimalno opterećenje: 5 kg po
kukici.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti nagnuti
prema napred.
■ Ne postavljati nikakve predmete na
instrument tablu i ne pokrivati
senzor na vrhu instrument table.■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne stavljati nikakve predmete na poklopce iskočnih zaštitnih okvira
iza naslona za glavu.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 242) i težine praznog vozila po
EC-u.
