OPEL CASCADA 2015.5 Uputstvo za upotrebu (in Serbian)

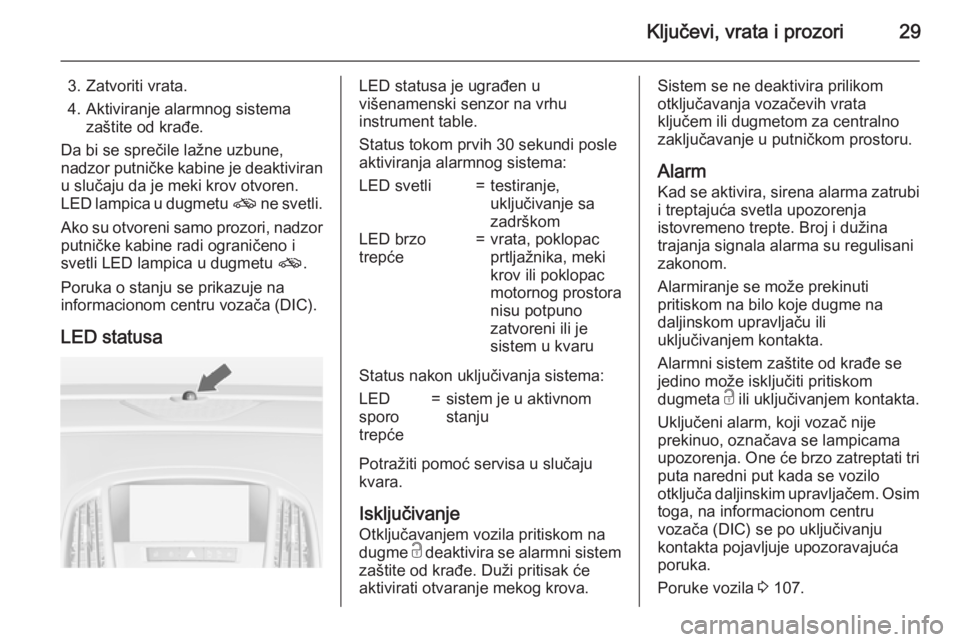

Ključevi, vrata i prozori29
3. Zatvoriti vrata.
4. Aktiviranje alarmnog sistema zaštite od krađe.
Da bi se sprečile lažne uzbune,
nadzor putničke kabine je deaktiviran u slučaju da je meki krov otvoren.
LED lampica u dugmetu o ne svetli.
Ako su otvoreni samo prozori, nadzor
putničke kabine radi ograničeno i
svetli LED lampica u dugmetu o.
Poruka o stanju se prikazuje na
informacionom centru vozača (DIC).
LED statusaLED statusa je ugrađen u
višenamenski senzor na vrhu
instrument table.
Status tokom prvih 30 sekundi posle
aktiviranja alarmnog sistema:LED svetli=testiranje,
uključivanje sa
zadrškomLED brzo
trepće=vrata, poklopac
prtljažnika, meki
krov ili poklopac
motornog prostora
nisu potpuno
zatvoreni ili je
sistem u kvaru
Status nakon uključivanja sistema:
LED
sporo
trepće=sistem je u aktivnom
stanju
Potražiti pomoć servisa u slučaju
kvara.
Isključivanje Otključavanjem vozila pritiskom nadugme c deaktivira se alarmni sistem
zaštite od krađe. Duži pritisak će
aktivirati otvaranje mekog krova.
Sistem se ne deaktivira prilikom
otključavanja vozačevih vrata
ključem ili dugmetom za centralno
zaključavanje u putničkom prostoru.
AlarmKad se aktivira, sirena alarma zatrubi i treptajuća svetla upozorenja
istovremeno trepte. Broj i dužina
trajanja signala alarma su regulisani
zakonom.
Alarmiranje se može prekinuti
pritiskom na bilo koje dugme na
daljinskom upravljaču ili
uključivanjem kontakta.
Alarmni sistem zaštite od krađe se
jedino može isključiti pritiskom
dugmeta c ili uključivanjem kontakta.
Uključeni alarm, koji vozač nije
prekinuo, označava se lampicama
upozorenja. One će brzo zatreptati tri
puta naredni put kada se vozilo
otključa daljinskim upravljačem. Osim
toga, na informacionom centru
vozača (DIC) se po uključivanju
kontakta pojavljuje upozoravajuća
poruka.
Poruke vozila 3 107.

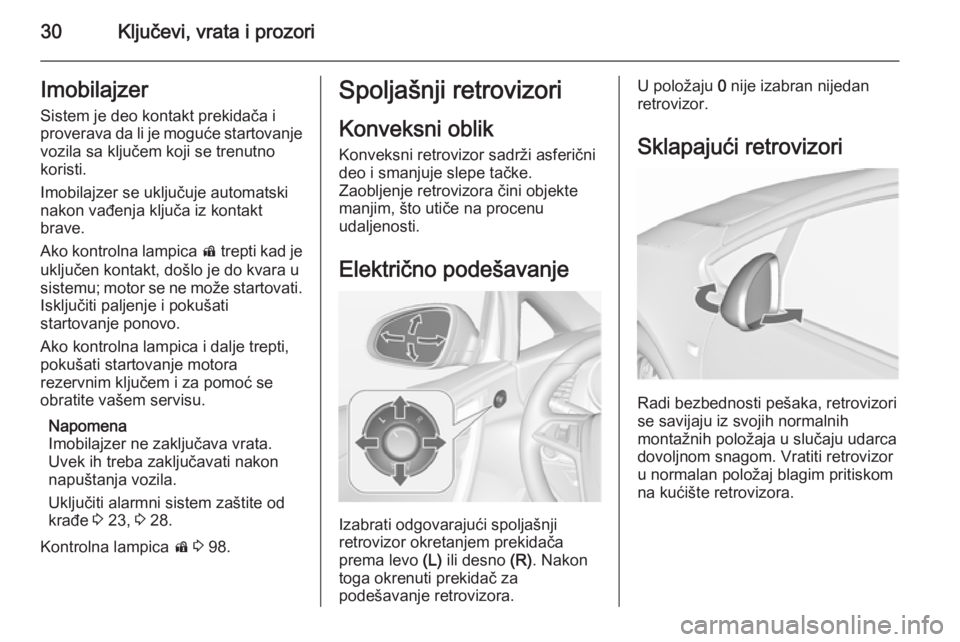

30Ključevi, vrata i prozoriImobilajzer
Sistem je deo kontakt prekidača i
proverava da li je moguće startovanje
vozila sa ključem koji se trenutno
koristi.
Imobilajzer se uključuje automatski
nakon vađenja ključa iz kontakt
brave.
Ako kontrolna lampica d trepti kad je
uključen kontakt, došlo je do kvara u
sistemu; motor se ne može startovati.
Isključiti paljenje i pokušati
startovanje ponovo.
Ako kontrolna lampica i dalje trepti,
pokušati startovanje motora
rezervnim ključem i za pomoć se
obratite vašem servisu.
Napomena
Imobilajzer ne zaključava vrata.
Uvek ih treba zaključavati nakon
napuštanja vozila.
Uključiti alarmni sistem zaštite od
krađe 3 23, 3 28.
Kontrolna lampica d 3 98.Spoljašnji retrovizori
Konveksni oblik Konveksni retrovizor sadrži asferični
deo i smanjuje slepe tačke.
Zaobljenje retrovizora čini objekte
manjim, što utiče na procenu
udaljenosti.
Električno podešavanje
Izabrati odgovarajući spoljašnji
retrovizor okretanjem prekidača
prema levo (L) ili desno (R). Nakon
toga okrenuti prekidač za
podešavanje retrovizora.
U položaju 0 nije izabran nijedan
retrovizor.
Sklapajući retrovizori
Radi bezbednosti pešaka, retrovizori
se savijaju iz svojih normalnih
montažnih položaja u slučaju udarca
dovoljnom snagom. Vratiti retrovizor
u normalan položaj blagim pritiskom
na kućište retrovizora.

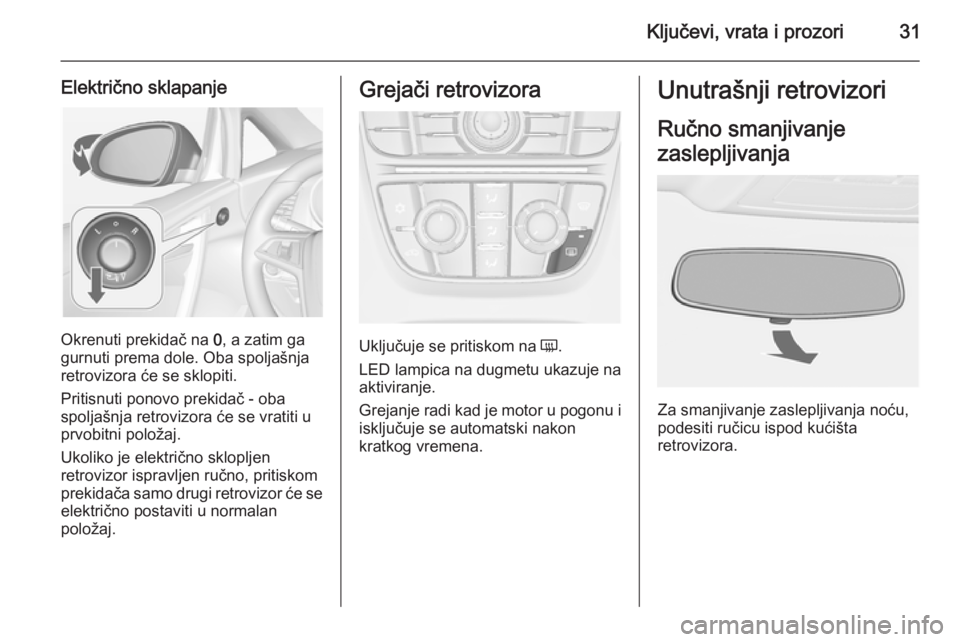

Ključevi, vrata i prozori31
Električno sklapanje
Okrenuti prekidač na 0, a zatim ga
gurnuti prema dole. Oba spoljašnja retrovizora će se sklopiti.
Pritisnuti ponovo prekidač - oba
spoljašnja retrovizora će se vratiti u prvobitni položaj.
Ukoliko je električno sklopljen
retrovizor ispravljen ručno, pritiskom
prekidača samo drugi retrovizor će se električno postaviti u normalan
položaj.
Grejači retrovizora
Uključuje se pritiskom na Ü.
LED lampica na dugmetu ukazuje na
aktiviranje.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Unutrašnji retrovizori
Ručno smanjivanje
zaslepljivanja
Za smanjivanje zaslepljivanja noću,
podesiti ručicu ispod kućišta
retrovizora.

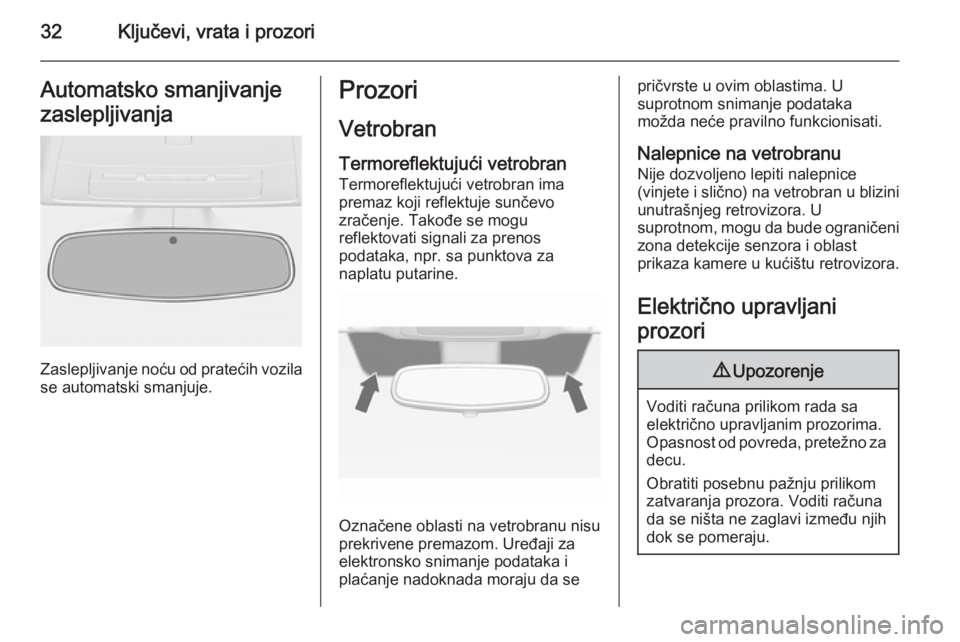

32Ključevi, vrata i prozoriAutomatsko smanjivanje
zaslepljivanja
Zaslepljivanje noću od pratećih vozila
se automatski smanjuje.
Prozori
Vetrobran
Termoreflektujući vetrobran Termoreflektujući vetrobran ima
premaz koji reflektuje sunčevo
zračenje. Takođe se mogu
reflektovati signali za prenos
podataka, npr. sa punktova za
naplatu putarine.
Označene oblasti na vetrobranu nisu
prekrivene premazom. Uređaji za
elektronsko snimanje podataka i
plaćanje nadoknada moraju da se
pričvrste u ovim oblastima. U
suprotnom snimanje podataka
možda neće pravilno funkcionisati.
Nalepnice na vetrobranu Nije dozvoljeno lepiti nalepnice
(vinjete i slično) na vetrobran u blizini
unutrašnjeg retrovizora. U
suprotnom, mogu da bude ograničeni zona detekcije senzora i oblast
prikaza kamere u kućištu retrovizora.
Električno upravljani
prozori9 Upozorenje
Voditi računa prilikom rada sa
električno upravljanim prozorima.
Opasnost od povreda, pretežno za decu.
Obratiti posebnu pažnju prilikom
zatvaranja prozora. Voditi računa
da se ništa ne zaglavi između njih
dok se pomeraju.

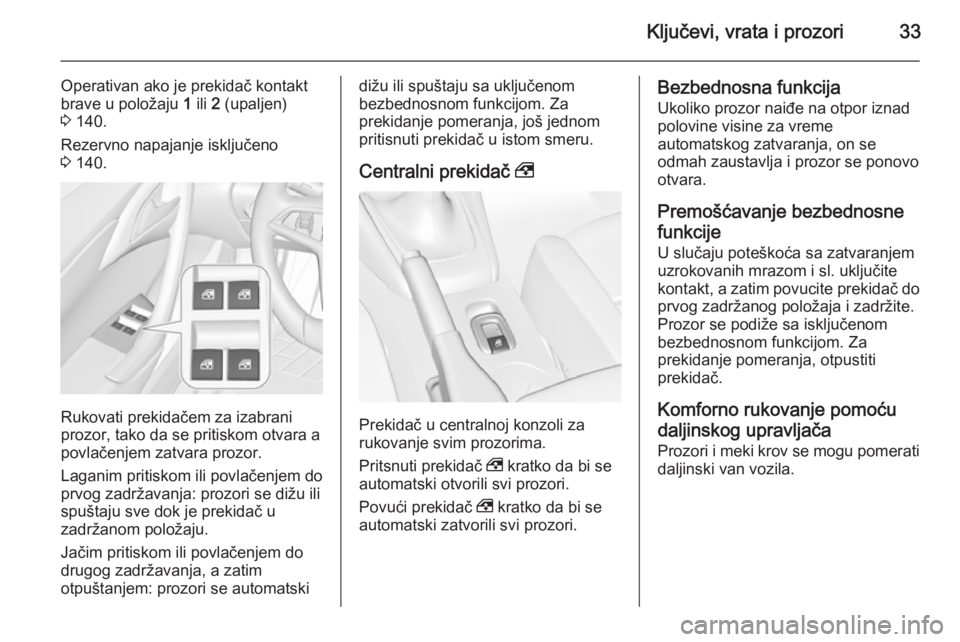

Ključevi, vrata i prozori33
Operativan ako je prekidač kontakt
brave u položaju 1 ili 2 (upaljen)
3 140.
Rezervno napajanje isključeno
3 140.
Rukovati prekidačem za izabrani
prozor, tako da se pritiskom otvara a
povlačenjem zatvara prozor.
Laganim pritiskom ili povlačenjem do prvog zadržavanja: prozori se dižu ili
spuštaju sve dok je prekidač u
zadržanom položaju.
Jačim pritiskom ili povlačenjem do
drugog zadržavanja, a zatim
otpuštanjem: prozori se automatski
dižu ili spuštaju sa uključenom
bezbednosnom funkcijom. Za
prekidanje pomeranja, još jednom
pritisnuti prekidač u istom smeru.
Centralni prekidač ,
Prekidač u centralnoj konzoli za
rukovanje svim prozorima.
Pritsnuti prekidač , kratko da bi se
automatski otvorili svi prozori.
Povući prekidač , kratko da bi se
automatski zatvorili svi prozori.
Bezbednosna funkcija
Ukoliko prozor naiđe na otpor iznad
polovine visine za vreme
automatskog zatvaranja, on se
odmah zaustavlja i prozor se ponovo
otvara.
Premošćavanje bezbednosne
funkcije
U slučaju poteškoća sa zatvaranjem
uzrokovanih mrazom i sl. uključite
kontakt, a zatim povucite prekidač do
prvog zadržanog položaja i zadržite.
Prozor se podiže sa isključenom bezbednosnom funkcijom. Za
prekidanje pomeranja, otpustiti
prekidač.
Komforno rukovanje pomoću
daljinskog upravljača
Prozori i meki krov se mogu pomerati
daljinski van vozila.

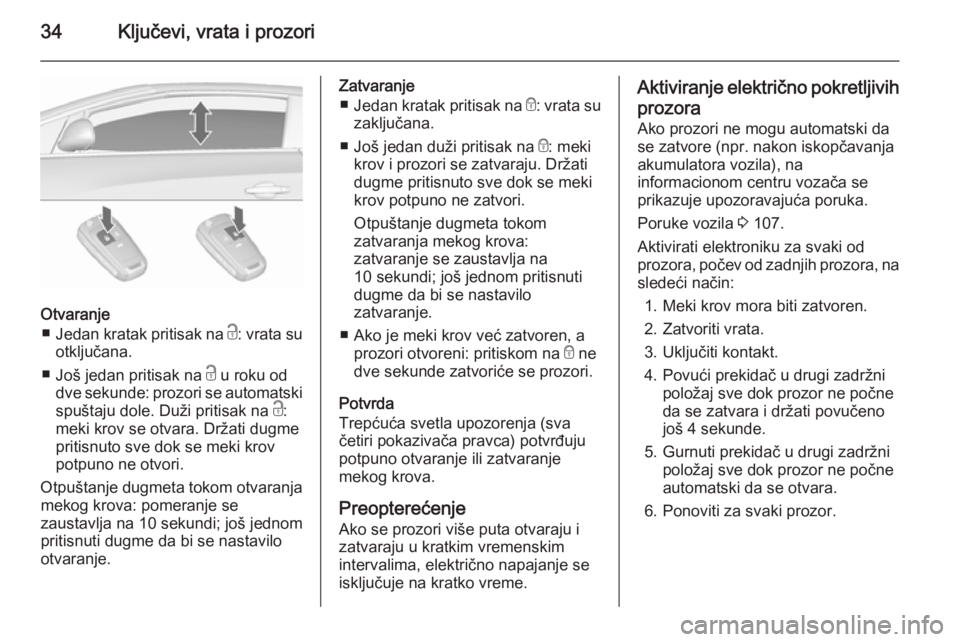

34Ključevi, vrata i prozori
Otvaranje■ Jedan kratak pritisak na c: vrata su
otključana.
■ Još jedan pritisak na c u roku od
dve sekunde: prozori se automatski
spuštaju dole. Duži pritisak na c:
meki krov se otvara. Držati dugme
pritisnuto sve dok se meki krov
potpuno ne otvori.
Otpuštanje dugmeta tokom otvaranja mekog krova: pomeranje se
zaustavlja na 10 sekundi; još jednom
pritisnuti dugme da bi se nastavilo
otvaranje.
Zatvaranje
■ Jedan kratak pritisak na e: vrata su
zaključana.
■ Još jedan duži pritisak na e: meki
krov i prozori se zatvaraju. Držati
dugme pritisnuto sve dok se meki
krov potpuno ne zatvori.
Otpuštanje dugmeta tokom
zatvaranja mekog krova:
zatvaranje se zaustavlja na
10 sekundi; još jednom pritisnuti
dugme da bi se nastavilo
zatvaranje.
■ Ako je meki krov već zatvoren, a prozori otvoreni: pritiskom na e ne
dve sekunde zatvoriće se prozori.
Potvrda
Trepćuća svetla upozorenja (sva
četiri pokazivača pravca) potvrđuju potpuno otvaranje ili zatvaranje
mekog krova.
Preopterećenje
Ako se prozori više puta otvaraju i zatvaraju u kratkim vremenskim
intervalima, električno napajanje se
isključuje na kratko vreme.Aktiviranje električno pokretljivih
prozora
Ako prozori ne mogu automatski da
se zatvore (npr. nakon iskopčavanja
akumulatora vozila), na
informacionom centru vozača se prikazuje upozoravajuća poruka.
Poruke vozila 3 107.
Aktivirati elektroniku za svaki od
prozora, počev od zadnjih prozora, na
sledeći način:
1. Meki krov mora biti zatvoren.
2. Zatvoriti vrata.
3. Uključiti kontakt.
4. Povući prekidač u drugi zadržni položaj sve dok prozor ne počne
da se zatvara i držati povučeno
još 4 sekunde.
5. Gurnuti prekidač u drugi zadržni položaj sve dok prozor ne počne
automatski da se otvara.
6. Ponoviti za svaki prozor.

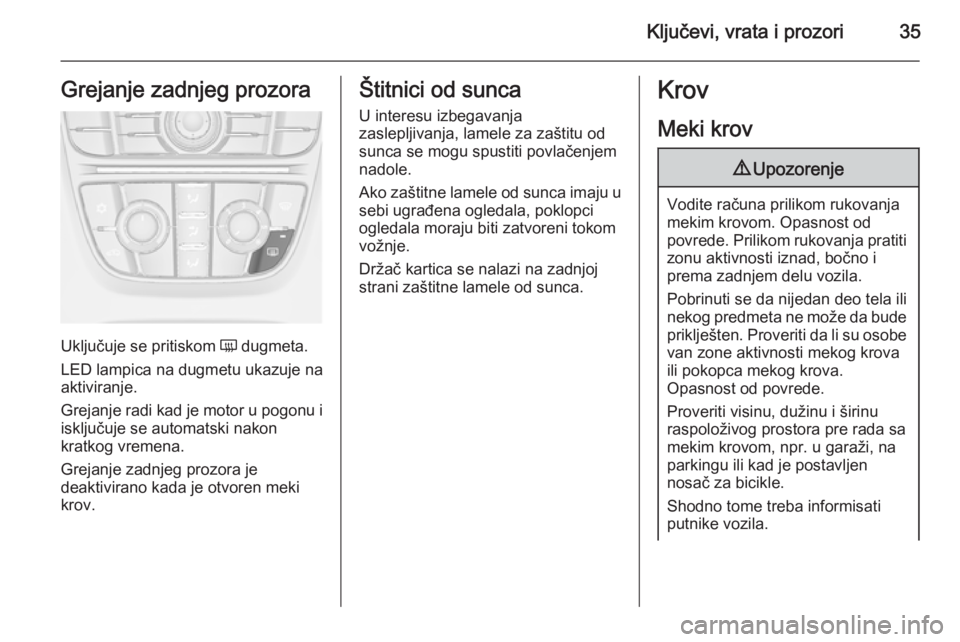

Ključevi, vrata i prozori35Grejanje zadnjeg prozora
Uključuje se pritiskom Ü dugmeta.
LED lampica na dugmetu ukazuje na
aktiviranje.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Grejanje zadnjeg prozora je
deaktivirano kada je otvoren meki
krov.
Štitnici od sunca
U interesu izbegavanja
zaslepljivanja, lamele za zaštitu od
sunca se mogu spustiti povlačenjem
nadole.
Ako zaštitne lamele od sunca imaju u sebi ugrađena ogledala, poklopci
ogledala moraju biti zatvoreni tokom
vožnje.
Držač kartica se nalazi na zadnjoj strani zaštitne lamele od sunca.Krov
Meki krov9 Upozorenje
Vodite računa prilikom rukovanja
mekim krovom. Opasnost od
povrede. Prilikom rukovanja pratiti zonu aktivnosti iznad, bočno i
prema zadnjem delu vozila.
Pobrinuti se da nijedan deo tela ili
nekog predmeta ne može da bude priklješten. Proveriti da li su osobe van zone aktivnosti mekog krova
ili pokopca mekog krova.
Opasnost od povrede.
Proveriti visinu, dužinu i širinu
raspoloživog prostora pre rada sa
mekim krovom, npr. u garaži, na
parkingu ili kad je postavljen
nosač za bicikle.
Shodno tome treba informisati putnike vozila.

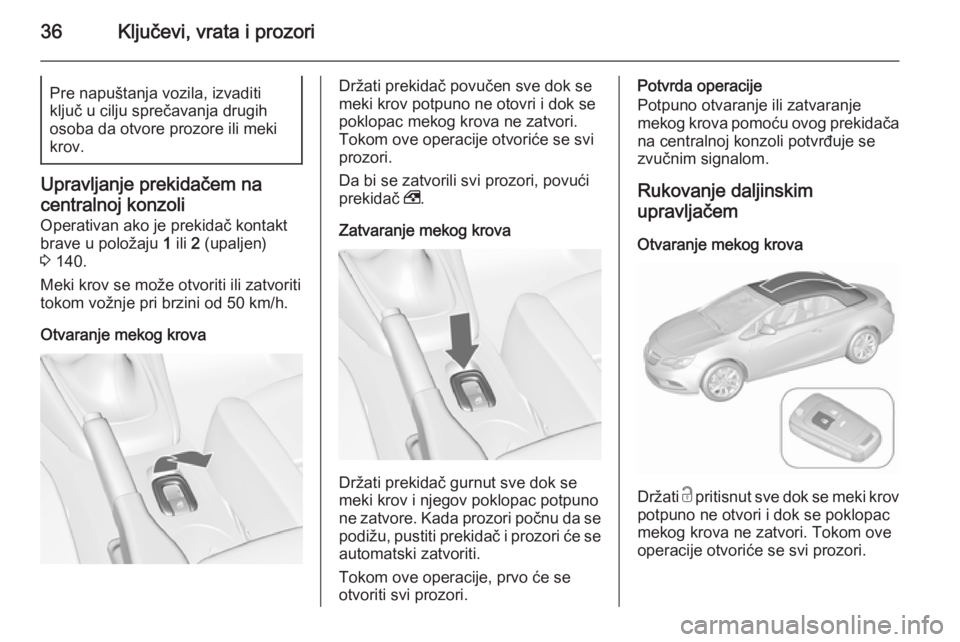

36Ključevi, vrata i prozoriPre napuštanja vozila, izvaditi
ključ u cilju sprečavanja drugih
osoba da otvore prozore ili meki
krov.
Upravljanje prekidačem na
centralnoj konzoli
Operativan ako je prekidač kontakt
brave u položaju 1 ili 2 (upaljen)
3 140.
Meki krov se može otvoriti ili zatvoriti
tokom vožnje pri brzini od 50 km/h.
Otvaranje mekog krova
Držati prekidač povučen sve dok se
meki krov potpuno ne otovri i dok se
poklopac mekog krova ne zatvori.
Tokom ove operacije otvoriće se svi prozori.
Da bi se zatvorili svi prozori, povući
prekidač ,.
Zatvaranje mekog krova
Držati prekidač gurnut sve dok se
meki krov i njegov poklopac potpuno
ne zatvore. Kada prozori počnu da se podižu, pustiti prekidač i prozori će seautomatski zatvoriti.
Tokom ove operacije, prvo će se otvoriti svi prozori.
Potvrda operacije
Potpuno otvaranje ili zatvaranje
mekog krova pomoću ovog prekidača
na centralnoj konzoli potvrđuje se
zvučnim signalom.
Rukovanje daljinskimupravljačem
Otvaranje mekog krova
Držati c pritisnut sve dok se meki krov
potpuno ne otvori i dok se poklopac
mekog krova ne zatvori. Tokom ove
operacije otvoriće se svi prozori.

Ključevi, vrata i prozori37

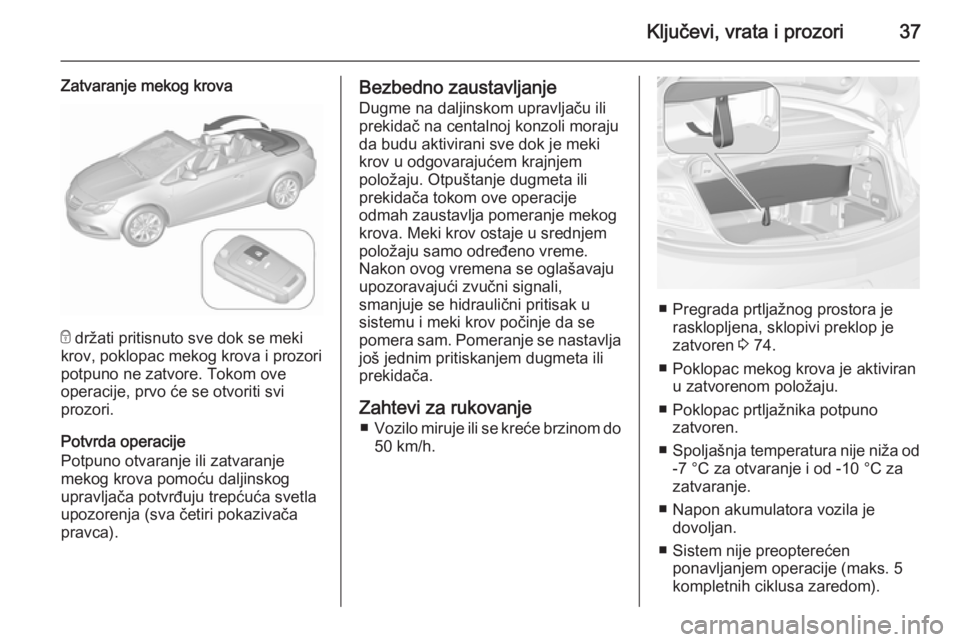

Zatvaranje mekog krova
e držati pritisnuto sve dok se meki
krov, poklopac mekog krova i prozori
potpuno ne zatvore. Tokom ove
operacije, prvo će se otvoriti svi
prozori.
Potvrda operacije
Potpuno otvaranje ili zatvaranje
mekog krova pomoću daljinskog
upravljača potvrđuju trepćuća svetla
upozorenja (sva četiri pokazivača
pravca).
Bezbedno zaustavljanje
Dugme na daljinskom upravljaču ili
prekidač na centalnoj konzoli moraju
da budu aktivirani sve dok je meki
krov u odgovarajućem krajnjem
položaju. Otpuštanje dugmeta ili
prekidača tokom ove operacije
odmah zaustavlja pomeranje mekog
krova. Meki krov ostaje u srednjem
položaju samo određeno vreme.
Nakon ovog vremena se oglašavaju
upozoravajući zvučni signali,
smanjuje se hidraulični pritisak u
sistemu i meki krov počinje da se
pomera sam. Pomeranje se nastavlja još jednim pritiskanjem dugmeta ili
prekidača.
Zahtevi za rukovanje ■ Vozilo miruje ili se kreće brzinom do
50 km/h.
■ Pregrada prtljažnog prostora je rasklopljena, sklopivi preklop je
zatvoren 3 74.
■ Poklopac mekog krova je aktiviran u zatvorenom položaju.
■ Poklopac prtljažnika potpuno zatvoren.
■ Spoljašnja temperatura nije niža od
-7 °C za otvaranje i od -10 °C za
zatvaranje.
■ Napon akumulatora vozila je dovoljan.
■ Sistem nije preopterećen ponavljanjem operacije (maks. 5
kompletnih ciklusa zaredom).

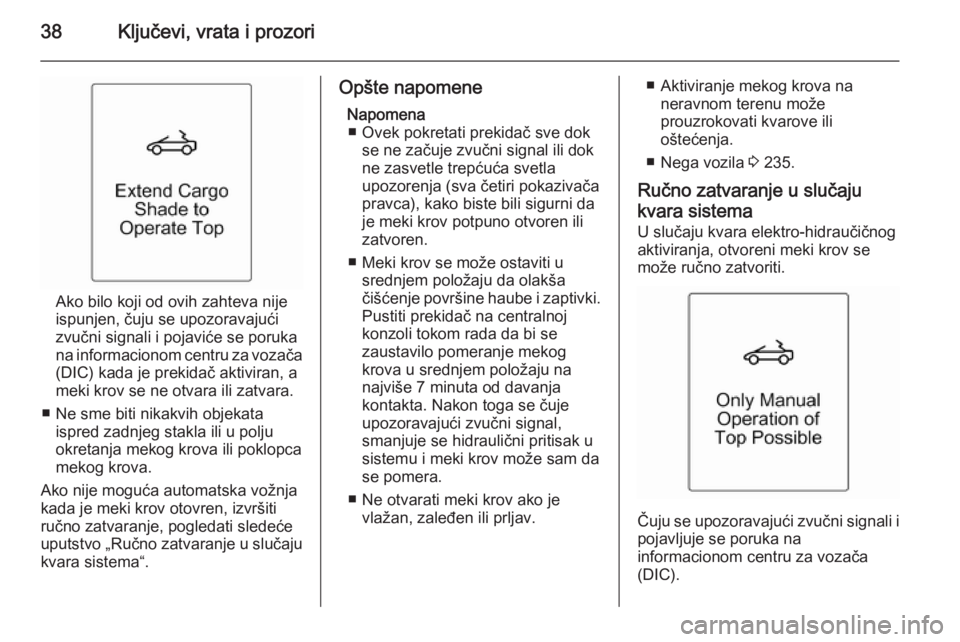

38Ključevi, vrata i prozori
Ako bilo koji od ovih zahteva nijeispunjen, čuju se upozoravajući
zvučni signali i pojaviće se poruka
na informacionom centru za vozača
(DIC) kada je prekidač aktiviran, a
meki krov se ne otvara ili zatvara.
■ Ne sme biti nikakvih objekata ispred zadnjeg stakla ili u poljuokretanja mekog krova ili poklopca
mekog krova.
Ako nije moguća automatska vožnja
kada je meki krov otovren, izvršiti
ručno zatvaranje, pogledati sledeće uputstvo „Ručno zatvaranje u slučaju
kvara sistema“.
Opšte napomene
Napomena■ Ovek pokretati prekidač sve dok se ne začuje zvučni signal ili dok
ne zasvetle trepćuća svetla
upozorenja (sva četiri pokazivača
pravca), kako biste bili sigurni da
je meki krov potpuno otvoren ili
zatvoren.
■ Meki krov se može ostaviti u srednjem položaju da olakša
čišćenje površine haube i zaptivki.
Pustiti prekidač na centralnoj
konzoli tokom rada da bi se
zaustavilo pomeranje mekog
krova u srednjem položaju na
najviše 7 minuta od davanja
kontakta. Nakon toga se čuje
upozoravajući zvučni signal,
smanjuje se hidraulični pritisak u
sistemu i meki krov može sam da
se pomera.
■ Ne otvarati meki krov ako je vlažan, zaleđen ili prljav.■ Aktiviranje mekog krova na neravnom terenu može
prouzrokovati kvarove ili
oštećenja.
■ Nega vozila 3 235.
Ručno zatvaranje u slučaju
kvara sistema
U slučaju kvara elektro-hidraučičnog aktiviranja, otvoreni meki krov se
može ručno zatvoriti.
Čuju se upozoravajući zvučni signali i
pojavljuje se poruka na
informacionom centru za vozača
(DIC).
