Fahren und Bedienung159

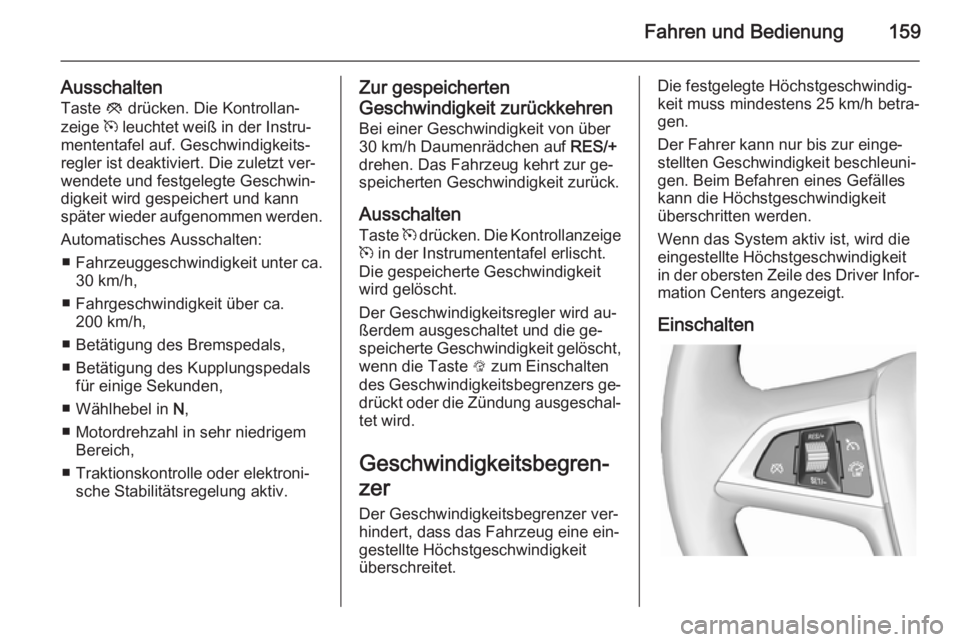

AusschaltenTaste y drücken. Die Kontrollan‐
zeige m leuchtet weiß in der Instru‐
mententafel auf. Geschwindigkeits‐
regler ist deaktiviert. Die zuletzt ver‐
wendete und festgelegte Geschwin‐
digkeit wird gespeichert und kann
später wieder aufgenommen werden.
Automatisches Ausschalten: ■ Fahrzeuggeschwindigkeit unter ca.
30 km/h,
■ Fahrgeschwindigkeit über ca. 200 km/h,
■ Betätigung des Bremspedals,
■ Betätigung des Kupplungspedals für einige Sekunden,
■ Wählhebel in N,
■ Motordrehzahl in sehr niedrigem Bereich,
■ Traktionskontrolle oder elektroni‐ sche Stabilitätsregelung aktiv.Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über 30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐
speicherten Geschwindigkeit zurück.
Ausschalten
Taste m drücken. Die Kontrollanzeige
m in der Instrumententafel erlischt.
Die gespeicherte Geschwindigkeit
wird gelöscht.
Der Geschwindigkeitsregler wird au‐
ßerdem ausgeschaltet und die ge‐
speicherte Geschwindigkeit gelöscht,
wenn die Taste L zum Einschalten
des Geschwindigkeitsbegrenzers ge‐ drückt oder die Zündung ausgeschal‐
tet wird.
Geschwindigkeitsbegren‐
zer Der Geschwindigkeitsbegrenzer ver‐hindert, dass das Fahrzeug eine ein‐
gestellte Höchstgeschwindigkeit
überschreitet.Die festgelegte Höchstgeschwindig‐
keit muss mindestens 25 km/h betra‐
gen.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
in der obersten Zeile des Driver Infor‐ mation Centers angezeigt.
Einschalten
Page 162 of 265

160Fahren und Bedienung

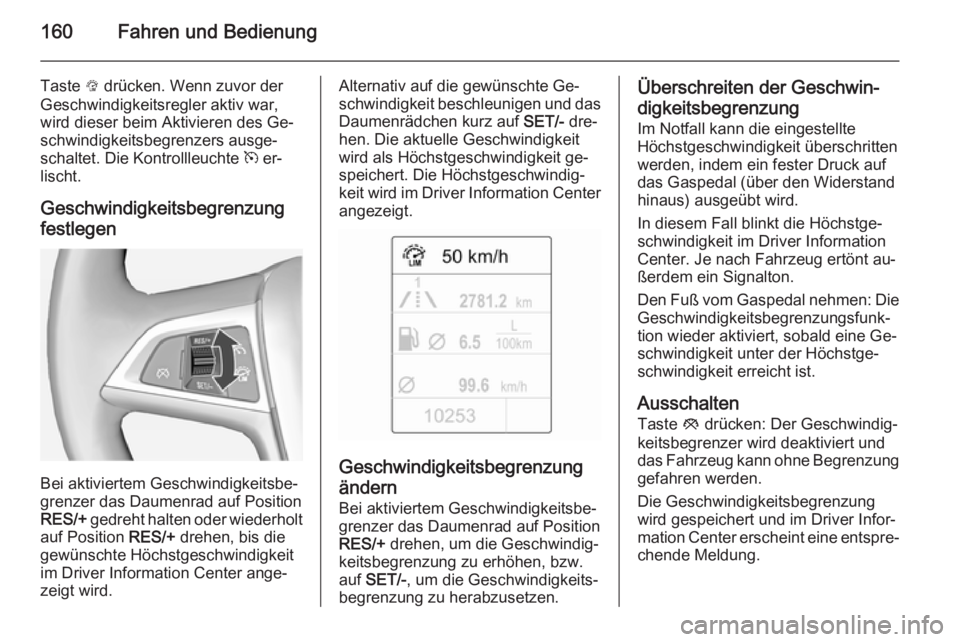

Taste L drücken. Wenn zuvor der
Geschwindigkeitsregler aktiv war,
wird dieser beim Aktivieren des Ge‐
schwindigkeitsbegrenzers ausge‐
schaltet. Die Kontrollleuchte m er‐
lischt.
Geschwindigkeitsbegrenzung
festlegen
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ gedreht halten oder wiederholt
auf Position RES/+ drehen, bis die
gewünschte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt wird.
Alternativ auf die gewünschte Ge‐
schwindigkeit beschleunigen und das
Daumenrädchen kurz auf SET/- dre‐
hen. Die aktuelle Geschwindigkeit
wird als Höchstgeschwindigkeit ge‐
speichert. Die Höchstgeschwindig‐
keit wird im Driver Information Center angezeigt.
Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw. auf SET/- , um die Geschwindigkeits‐
begrenzung zu herabzusetzen.
Überschreiten der Geschwin‐
digkeitsbegrenzung
Im Notfall kann die eingestellte
Höchstgeschwindigkeit überschritten
werden, indem ein fester Druck auf
das Gaspedal (über den Widerstand
hinaus) ausgeübt wird.
In diesem Fall blinkt die Höchstge‐
schwindigkeit im Driver Information
Center. Je nach Fahrzeug ertönt au‐
ßerdem ein Signalton.
Den Fuß vom Gaspedal nehmen: Die Geschwindigkeitsbegrenzungsfunk‐
tion wieder aktiviert, sobald eine Ge‐ schwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.
Ausschalten
Taste y drücken: Der Geschwindig‐
keitsbegrenzer wird deaktiviert und
das Fahrzeug kann ohne Begrenzung
gefahren werden.
Die Geschwindigkeitsbegrenzung
wird gespeichert und im Driver Infor‐
mation Center erscheint eine entspre‐
chende Meldung.
Page 163 of 265

Fahren und Bedienung161
Höchstgeschwindigkeit wieder
aufnehmen Daumenrad auf Position RES/+ dre‐
hen. Das Fahrzeug kehrt zur gespei‐ cherten Höchstgeschwindigkeit zu‐
rück.
Ausschalten
Taste L drücken. Die Anzeige der
Geschwindigkeitsbegrenzung im Dri‐
ver Information Center erlischt. Die
gespeicherte Geschwindigkeit wird gelöscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn die Taste m zum Aktivieren des
Geschwindigkeitsreglers gedrückt
oder die Zündung ausgeschaltet wird.
Auffahrwarnung Die Auffahrwarnung trägt dazu bei,
Auffahrunfälle zu vermeiden bzw. da‐
bei entstehende Schäden zu reduzie‐
ren.Mit Hilfe der Frontkamera in der
Windschutzscheibe erkennt das Auf‐
fahrwarnsystem Fahrzeuge direkt vor
Ihnen (in derselben Spur) in einem
Abstand von bis zu 60 m.
Ein vorausfahrendes Fahrzeug wird
durch die Kontrollleuchte A ange‐
zeigt.
Bei einer zu schnellen Annäherung
an ein vorausfahrendes Fahrzeug er‐
tönt ein Signalton und es erscheint
eine Meldung im Driver Information
Center.
Voraussetzung ist, dass die Auffahr‐
warnung nicht durch Drücken der
Taste V deaktiviert wurde.
Einschalten Die Auffahrwarnung wird ab einer Ge‐
schwindigkeit von 40 km/h automa‐ tisch aktiviert, sofern sie nicht über
die Taste V deaktiviert wurde (siehe
unten).
Page 164 of 265

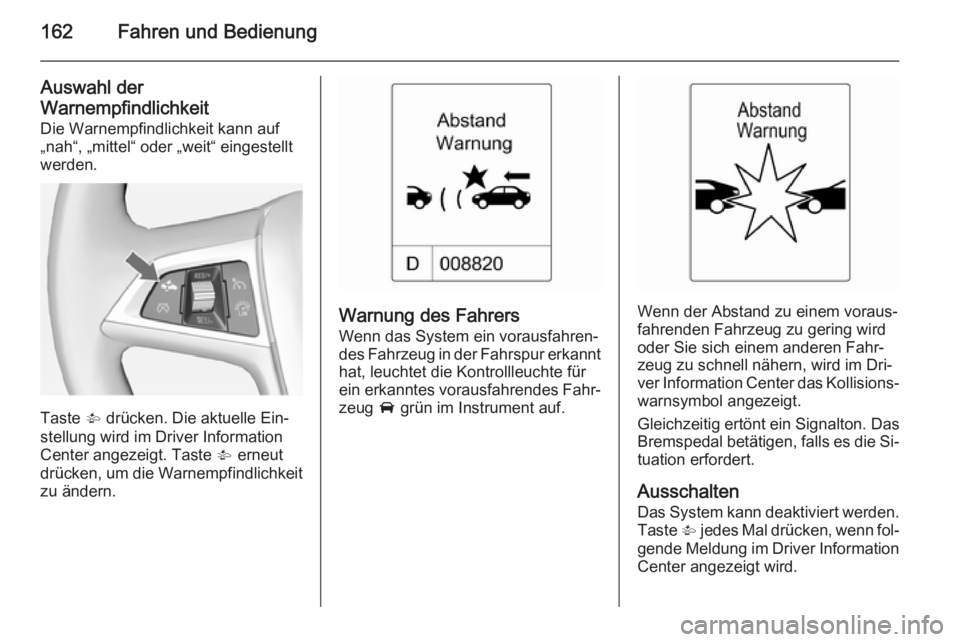

162Fahren und Bedienung
Auswahl der
Warnempfindlichkeit
Die Warnempfindlichkeit kann auf
„nah“, „mittel“ oder „weit“ eingestellt
werden.
Taste V drücken. Die aktuelle Ein‐
stellung wird im Driver Information
Center angezeigt. Taste V erneut
drücken, um die Warnempfindlichkeit
zu ändern.
Warnung des Fahrers
Wenn das System ein vorausfahren‐ des Fahrzeug in der Fahrspur erkannt hat, leuchtet die Kontrollleuchte für
ein erkanntes vorausfahrendes Fahr‐
zeug A grün im Instrument auf.Wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu gering wird
oder Sie sich einem anderen Fahr‐
zeug zu schnell nähern, wird im Dri‐
ver Information Center das Kollisions‐ warnsymbol angezeigt.
Gleichzeitig ertönt ein Signalton. Das
Bremspedal betätigen, falls es die Si‐ tuation erfordert.
Ausschalten
Das System kann deaktiviert werden. Taste V jedes Mal drücken, wenn fol‐
gende Meldung im Driver Information Center angezeigt wird.
Page 165 of 265

Fahren und Bedienung163

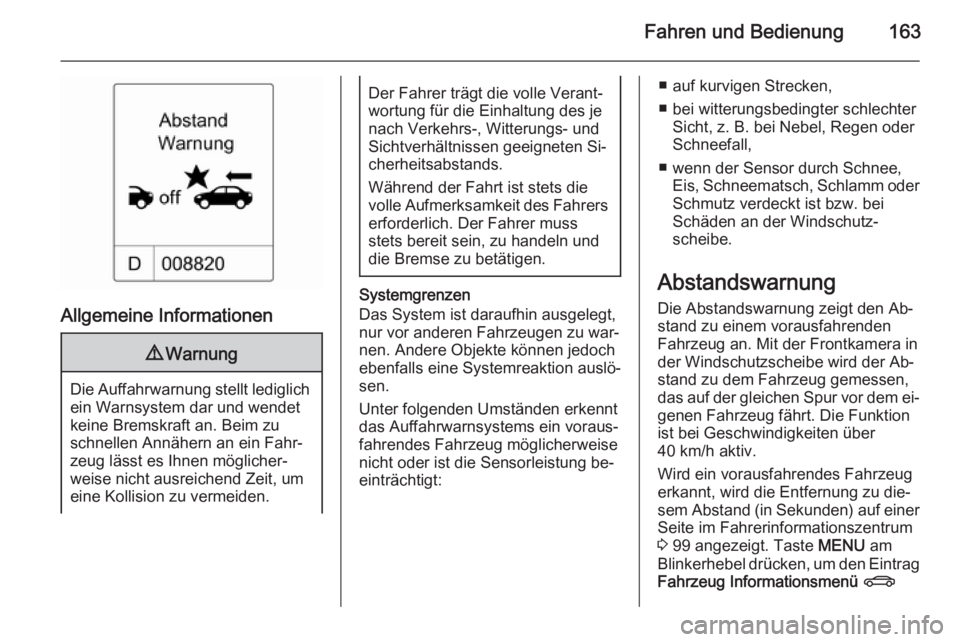

Allgemeine Informationen
9Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremse zu betätigen.
Systemgrenzen
Das System ist daraufhin ausgelegt,
nur vor anderen Fahrzeugen zu war‐
nen. Andere Objekte können jedoch
ebenfalls eine Systemreaktion auslö‐
sen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:
■ auf kurvigen Strecken,
■ bei witterungsbedingter schlechter Sicht, z. B. bei Nebel, Regen oder
Schneefall,
■ wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm oder
Schmutz verdeckt ist bzw. bei
Schäden an der Windschutz‐
scheibe.
Abstandswarnung
Die Abstandswarnung zeigt den Ab‐
stand zu einem vorausfahrenden
Fahrzeug an. Mit der Frontkamera in
der Windschutzscheibe wird der Ab‐
stand zu dem Fahrzeug gemessen,
das auf der gleichen Spur vor dem ei‐ genen Fahrzeug fährt. Die Funktionist bei Geschwindigkeiten über
40 km/h aktiv.
Wird ein vorausfahrendes Fahrzeug
erkannt, wird die Entfernung zu die‐
sem Abstand (in Sekunden) auf einer Seite im Fahrerinformationszentrum
3 99 angezeigt. Taste MENU am
Blinkerhebel drücken, um den Eintrag
Fahrzeug Informationsmenü X
Page 166 of 265

164Fahren und Bedienung

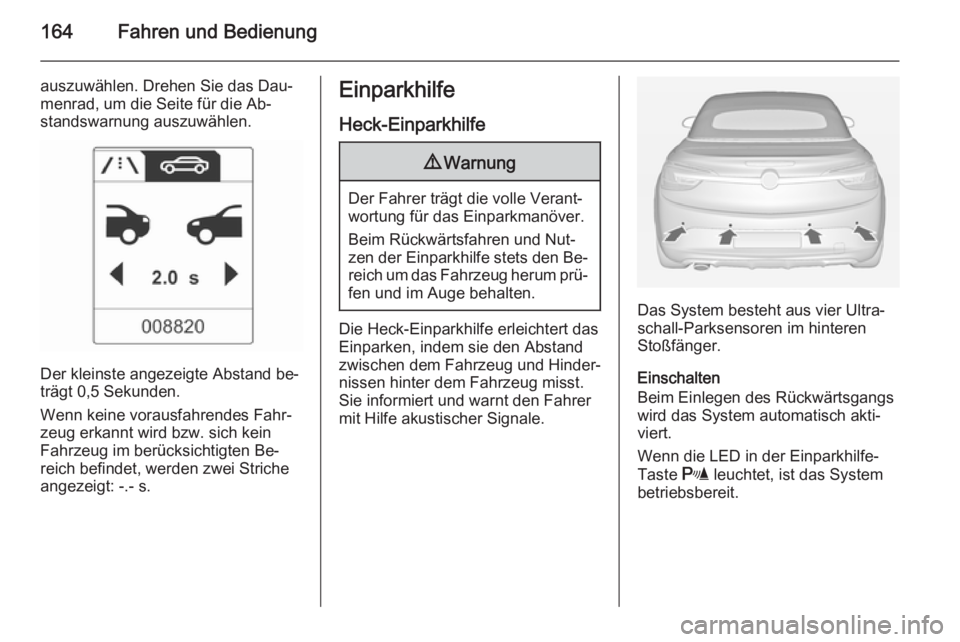

auszuwählen. Drehen Sie das Dau‐menrad, um die Seite für die Ab‐
standswarnung auszuwählen.
Der kleinste angezeigte Abstand be‐
trägt 0,5 Sekunden.
Wenn keine vorausfahrendes Fahr‐ zeug erkannt wird bzw. sich keinFahrzeug im berücksichtigten Be‐
reich befindet, werden zwei Striche
angezeigt: -.- s.
Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Page 167 of 265

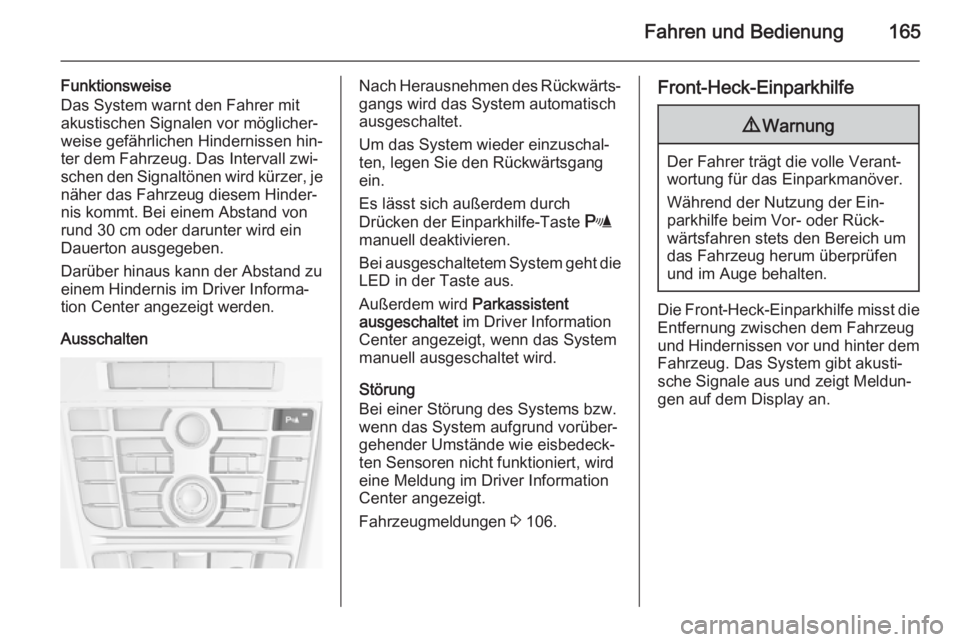

Fahren und Bedienung165
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 30 cm oder darunter wird ein
Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center angezeigt werden.
AusschaltenNach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.

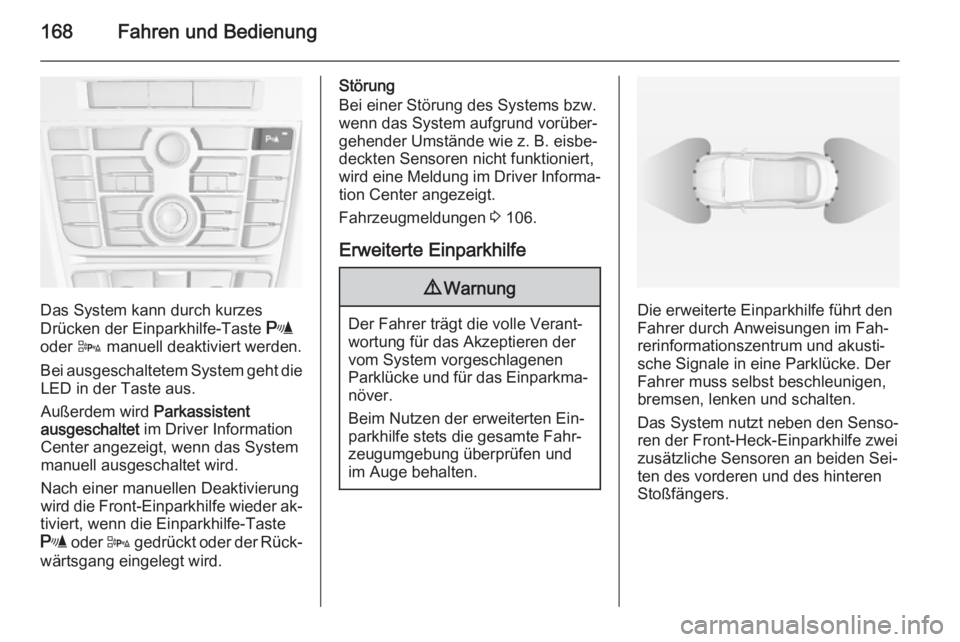

Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im Driver Information
Center angezeigt, wenn das System
manuell ausgeschaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie eisbedeck‐
ten Sensoren nicht funktioniert, wird
eine Meldung im Driver Information
Center angezeigt.
Fahrzeugmeldungen 3 106.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Page 168 of 265

166Fahren und Bedienung

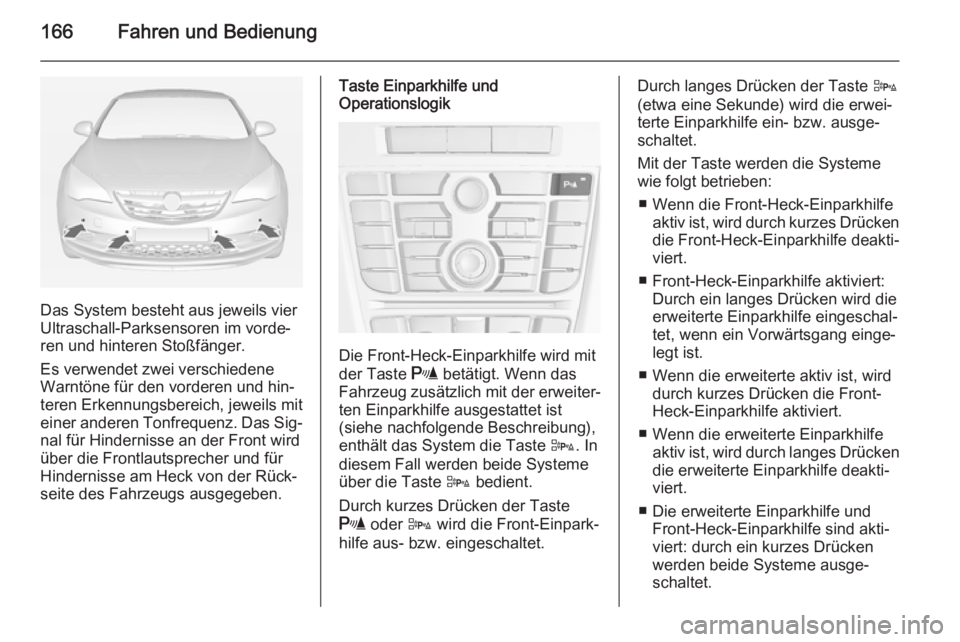

Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐
nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck von der Rück‐
seite des Fahrzeugs ausgegeben.
Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
der Taste r betätigt. Wenn das
Fahrzeug zusätzlich mit der erweiter‐ ten Einparkhilfe ausgestattet ist
(siehe nachfolgende Beschreibung), enthält das System die Taste D. In
diesem Fall werden beide Systeme
über die Taste D bedient.
Durch kurzes Drücken der Taste
r oder D wird die Front-Einpark‐
hilfe aus- bzw. eingeschaltet.
Durch langes Drücken der Taste D
(etwa eine Sekunde) wird die erwei‐
terte Einparkhilfe ein- bzw. ausge‐
schaltet.
Mit der Taste werden die Systeme wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drückendie Front-Heck-Einparkhilfe deakti‐
viert.
■ Front-Heck-Einparkhilfe aktiviert: Durch ein langes Drücken wird die
erweiterte Einparkhilfe eingeschal‐
tet, wenn ein Vorwärtsgang einge‐
legt ist.
■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
■ Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes Drücken
die erweiterte Einparkhilfe deakti‐
viert.
■ Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind akti‐viert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.
Page 169 of 265

Fahren und Bedienung167
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐ schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐ ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher dasFahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Darüber hinaus wird der Abstand zu
einem Hindernis im Driver Informa‐ tion Center 3 99 angezeigt.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐ stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die Mel‐ dung durch Drücken der Taste
SET/CLR auf dem Blinkerhebel be‐
stätigt wurde, wird der Abstand wie‐
der angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit über 11 km/h ausgeschaltet.
Page 170 of 265

168Fahren und Bedienung
Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
oder D manuell deaktiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im Driver Information
Center angezeigt, wenn das System manuell ausgeschaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn die Einparkhilfe-Taste
r oder D gedrückt oder der Rück‐
wärtsgang eingelegt wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie z. B. eisbe‐
deckten Sensoren nicht funktioniert,
wird eine Meldung im Driver Informa‐
tion Center angezeigt.
Fahrzeugmeldungen 3 106.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Fah‐
rerinformationszentrum und akusti‐
sche Signale in eine Parklücke. Der
Fahrer muss selbst beschleunigen,
bremsen, lenken und schalten.
Das System nutzt neben den Senso‐
ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐
ten des vorderen und des hinteren
Stoßfängers.
