Conducción y manejo169
Una pulsación larga del botón D
(aproximadamente un segundo) ac‐
tiva o desactiva el asistente de apar‐ camiento avanzado.
La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asistente de aparcamiento delantero y tra‐sero.
■ el asistente de aparcamiento de‐ lantero y trasero está activado: la
pulsación larga activa el asistente
de aparcamiento avanzado si está
puesta la marcha de avance.
■ activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.■ activado el asistente de aparca‐ miento avanzado: la pulsación pro‐
longada desactiva el asistente de aparcamiento avanzado.
■ el asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados: la pulsación corta des‐
activa los dos sistemas.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El asistente de aparcamiento delan‐
tero también se activa automática‐
mente a una velocidad de 11 km/h.
El LED situado en el botón del asis‐
tente de aparcamiento r o D ilu‐
minado, indica que el sistema está
listo para funcionar.
Si el vehículo supera la velocidad de
11 km/h, el asistente de aparca‐
miento delantero se desactiva. El
asistente de aparcamiento delantero
se reactiva siempre que la velocidad del vehículo cae por debajo de
11 km/h.Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás y por delante del vehículo. Depen‐
diendo de qué parte del vehículo esté
más cerca de un obstáculo, podrá es‐ cuchar los avisos acústicos en el lado
correspondiente del vehículo. El in‐
tervalo entre avisos acústicos se
acorta conforme el vehículo se
acerca al obstáculo. Cuando la dis‐
tancia es inferior a aproximadamente
30 cm, el aviso acústico es continuo.
Además, la distancia frontal hasta los obstáculos se puede visualizar en el
centro de información del conductor
3 99.

170Conducción y manejo

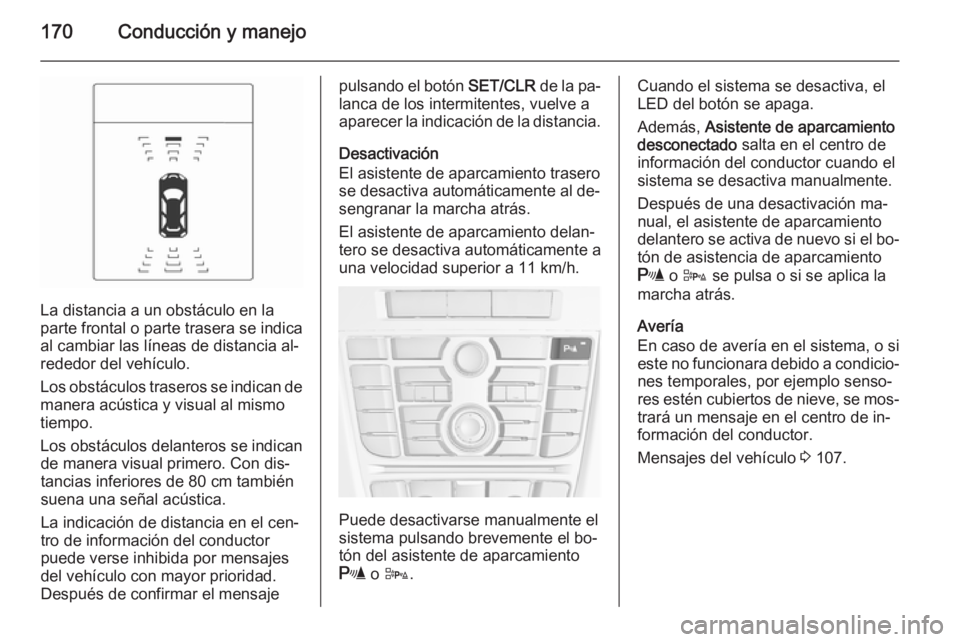

La distancia a un obstáculo en la
parte frontal o parte trasera se indica
al cambiar las líneas de distancia al‐
rededor del vehículo.
Los obstáculos traseros se indican de
manera acústica y visual al mismo
tiempo.
Los obstáculos delanteros se indican de manera visual primero. Con dis‐
tancias inferiores de 80 cm también
suena una señal acústica.
La indicación de distancia en el cen‐
tro de información del conductor
puede verse inhibida por mensajes
del vehículo con mayor prioridad.
Después de confirmar el mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelve a
aparecer la indicación de la distancia.
Desactivación
El asistente de aparcamiento trasero
se desactiva automáticamente al de‐
sengranar la marcha atrás.
El asistente de aparcamiento delan‐
tero se desactiva automáticamente a
una velocidad superior a 11 km/h.
Puede desactivarse manualmente el
sistema pulsando brevemente el bo‐
tón del asistente de aparcamiento
r o D .
Cuando el sistema se desactiva, el
LED del botón se apaga.
Además, Asistente de aparcamiento
desconectado salta en el centro de
información del conductor cuando el
sistema se desactiva manualmente.
Después de una desactivación ma‐
nual, el asistente de aparcamiento
delantero se activa de nuevo si el bo‐
tón de asistencia de aparcamiento
r o D se pulsa o si se aplica la
marcha atrás.
Avería
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, por ejemplo senso‐
res estén cubiertos de nieve, se mos‐
trará un mensaje en el centro de in‐
formación del conductor.
Mensajes del vehículo 3 107.

Conducción y manejo171
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y señales acústicas. El
conductor debe controlar la acelera‐
ción, frenado, dirección y cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐ res adicionales en los dos lados del
parachoques delantero y trasero.
Botón D y lógica de funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero (con‐
sulte la descripción anterior) se ac‐
cionan mediante el botón D.
Una pulsación breve del botón D
desactiva o activa el asistente de
aparcamiento delantero.
Una pulsación larga del botón D
(aproximadamente un segundo) ac‐
tiva o desactiva el asistente de apar‐ camiento avanzado.La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asistente
de aparcamiento delantero y tra‐ sero.
■ el asistente de aparcamiento de‐ lantero y trasero está activado: la
pulsación larga activa el asistente
de aparcamiento avanzado si está puesta la marcha de avance.
■ activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.
■ activado el asistente de aparca‐ miento avanzado: la pulsación pro‐longada desactiva el asistente deaparcamiento avanzado.
■ el asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados: la pulsación corta des‐
activa los dos sistemas.

172Conducción y manejo
Activación
Cuando busque un hueco para apar‐
car, el sistema está preparado para funcionar pulsando el botón D du‐
rante aproximadamente un segundo.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐ cados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐ camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de "parada". El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐
trucciones detalladas.

Conducción y manejo173
Las instrucciones en pantalla mues‐
tran lo siguiente:
■ una indicación cuando se circula a más de 30 km/h,
■ la petición de parar el vehículo cuando se detecta un hueco para
aparcar,
■ la dirección de conducción durante
la maniobra de aparcamiento,
■ la posición del volante durante el aparcamiento,
■ para algunas instrucciones, se muestra una barra de progreso.Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
posición Final.
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema
está configurado para detectar hue‐
cos para aparcar en el lado del acom‐ pañante. Para detectar huecos en el
lado del conductor, conecte el inter‐
mitente del lado del conductor du‐
rante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar hue‐
cos para aparcar en el lado del acom‐
pañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐ tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelven a
aparecer los mensajes del asistente
de aparcamiento y puede continuar
con la maniobra de aparcamiento.

174Conducción y manejo
Desactivación
El sistema se desactiva al:
■ pulsación corta del botón D si el
asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados
■ pulsación larga del botón D si el
asistente de aparcamiento avan‐
zado está activado
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h
■ desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
■ hay una avería en el sistema,
■ el conductor no completa con éxito
la maniobra de aparcamiento,
■ el sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse el botón D durante
aproximadamente un segundo para activar el sistema y buscar un nuevo
hueco para aparcar.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.

Conducción y manejo175Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema de asistente de aparca‐
miento se puede activar y desactivar
cambiando los ajustes en la Pantalla de información.
Personalización del vehículo 3 109.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al me‐
nos 35 km, incluidos unos cuantos
giros.Alerta de punto ciego
lateral El sistema de alerta de punto ciegolateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐
tran en el parachoques, en el lado iz‐ quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta: ■ Vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente.
■ Peatones, ciclistas o animales.

176Conducción y manejoAntes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐ sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Nota
Si el vehículo que adelanta conduce
al menos 10 km/h más rápido que el vehículo adelantado, el símbolo de
advertencia B en el espejo retrovi‐
sor exterior correspondiente no se iluminará.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los
símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización
del vehículo 3 109.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección El sensor del sistema abarca una
zona de unos 3 metros a ambos lados
del vehículo. Dicha zona comienza
en cada retrovisor exterior y se ex‐
tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El

Conducción y manejo177
sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
Avería En circunstancias normales se pue‐
den producir ausencia de alertas oca‐
sionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo o aguanieve. Ins‐
trucciones de limpieza 3 238.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Solicite asistencia en un
taller en caso de avería permanente.
Cámara retrovisora La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las lu‐ ces de la matrícula y ofrece un ángulo
de visión de 130°.

178Conducción y manejo
El área mostrada por la cámara es li‐mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 109.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros
del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con una advertencia para comprobar lo
que rodea al vehículo.
La línea superior de la pantalla se
puede eliminar pulsando el mando
multifunción.
Presentación de ajustes
El brillo puede ajustarse con los bo‐
tones arriba / abajo del botón multi‐
función.
El contraste puede ajustarse con los
botones izquierda / derecha del botón
multifunción.
