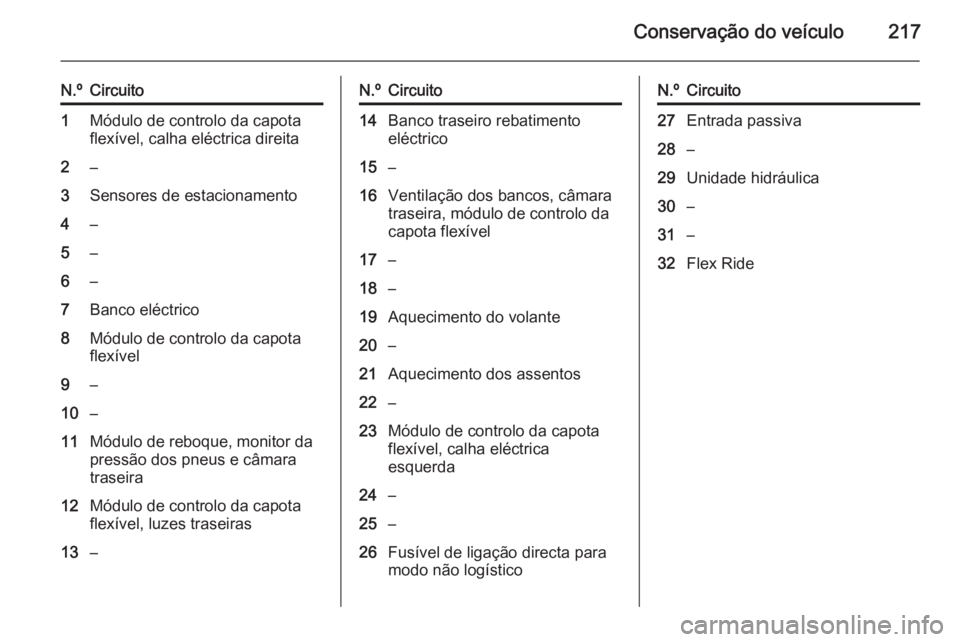

Conservação do veículo217
N.ºCircuito1Módulo de controlo da capota
flexível, calha eléctrica direita2–3Sensores de estacionamento4–5–6–7Banco eléctrico8Módulo de controlo da capota
flexível9–10–11Módulo de reboque, monitor da
pressão dos pneus e câmara
traseira12Módulo de controlo da capota
flexível, luzes traseiras13–N.ºCircuito14Banco traseiro rebatimento
eléctrico15–16Ventilação dos bancos, câmara
traseira, módulo de controlo da
capota flexível17–18–19Aquecimento do volante20–21Aquecimento dos assentos22–23Módulo de controlo da capota
flexível, calha eléctrica
esquerda24–25–26Fusível de ligação directa para
modo não logísticoN.ºCircuito27Entrada passiva28–29Unidade hidráulica30–31–32Flex Ride

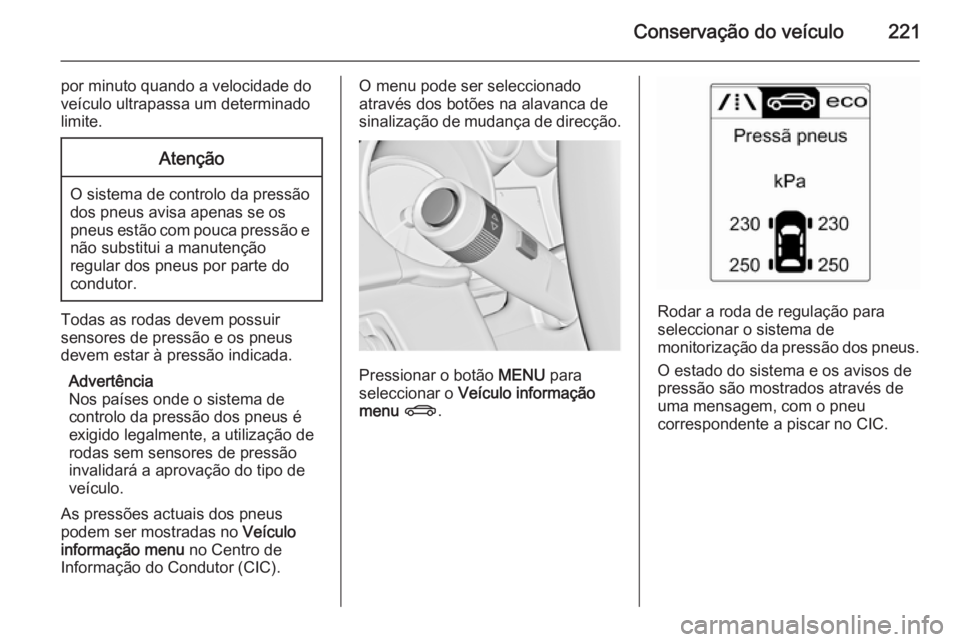

Conservação do veículo221
por minuto quando a velocidade do
veículo ultrapassa um determinado
limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As pressões actuais dos pneus
podem ser mostradas no Veículo
informação menu no Centro de
Informação do Condutor (CIC).
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são mostrados através de
uma mensagem, com o pneu
correspondente a piscar no CIC.

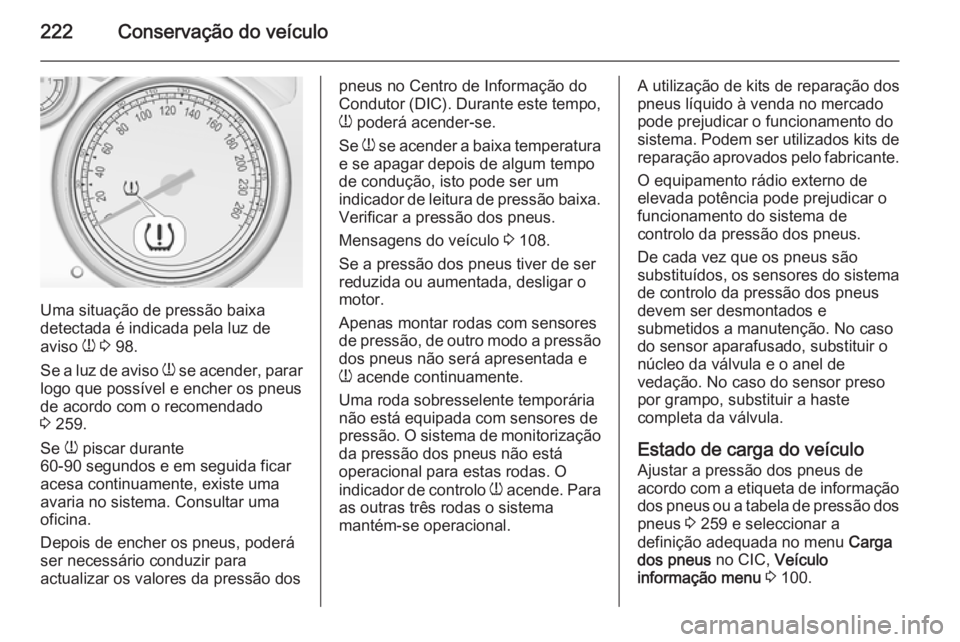

222Conservação do veículo
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 98.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 259.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Depois de encher os pneus, poderá
ser necessário conduzir para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor (DIC). Durante este tempo,
w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de leitura de pressão baixa. Verificar a pressão dos pneus.
Mensagens do veículo 3 108.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 259 e seleccionar a
definição adequada no menu Carga
dos pneus no CIC, Veículo
informação menu 3 100.

Conservação do veículo223
Seleccionar:■ Ligeira para pressão de conforto
até 3 pessoas
■ Eco para pressão Eco até
3 pessoas
■ Máx para carga total
Processo de Correspondência do Sensor TPMS
Cada sensor TPMS tem um código
de identificação único. É necessário
efectuar a correspondência do código de identificação com uma nova
posição do pneu/roda depois de
rodar os pneus ou de substituir o
conjunto de rodas completo e se um
ou mais sensores TPMS foram
substituídos. O processo de
correspondência dos sensores
TPMS também deve ser efectuado
depois de substituir um pneu
sobresselente por um pneu de
estrada com sensor TPMS.
A luz de anomalia e a mensagem ou código de aviso deverão apagar no
próximo ciclo de ignição. A
correspondência dos sensores com
as posições dos pneus/rodas é
efectuada utilizando uma ferramenta
de reprogramação TPMS, pela
seguinte ordem: pneu dianteiro do
lado esquerdo, pneu dianteiro do lado
direito, pneu traseiro do lado direito e
pneu traseiro do lado esquerdo. O
indicador de mudança de direcção na posição activa actual mantém-se
aceso até ocorrer a correspondência
do sensor.
Consultar a respectiva oficina para o serviço ou para adquirir uma
ferramenta de nova memorização.
São dados 2 minutos para fazer
corresponder a posição do primeiro
pneu/roda e 5 minutos no total para
fazer corresponder as quatroposições dos pneus/rodas. Caso
demore mais tempo, o processo de correspondência pára e tem de ser
reiniciado.
O processo de correspondência do sensor TPMS consiste em:
1. Aplicar o travão de mão; nos veículos equipados com caixa develocidades automática, colocar a alavanca selectora na posição P.
2. Ligue a ignição.
3. Usar o botão MENU na alavanca
de indicação de mudança de
direcção para seleccionar Menu
de informação do veículo no
Centro de Informação do
Condutor (DIC).
4. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
5. Pressionar o botão SET/CLR
para iniciar o processo de
correspondência do pneu. Deverá
surgir uma mensagem a pedir
aceitação do processo.

224Conservação do veículo
6. Pressionar novamente o botãoSET/CLR para confirmar a
selecção. A buzina toca duas vezes para sinalizar que o
receptor está em modo de
memorização.
7. Começar pelo lado dianteiro do lado esquerdo.
8. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida pressionar o
botão para activar o sensor
TPMS. Um toque curto da buzina
confirma que o código de
identificação do sensor foi feito
corresponder com aquela posição
do pneu e roda.
9. Passar ao pneu dianteiro do lado direito e repetir o procedimento
indicado no Passo 8.
10. Passar ao pneu traseiro dianteiro do lado direito e repetir o
procedimento indicado no
Passo 8.
11. Passar ao pneu traseiro do lado esquerdo e repetir o
procedimento indicado noPasso 8. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com o
pneu traseiro do lado esquerdo e
que o processo de
correspondência dos sensores
TPMS já não está activo.
12. Desligar a ignição.
13. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de pressão
dos pneus.
14. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 100.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam.
O valor da pressão dos pneus
apresentado no CIC mostra a
pressão actual dos pneus. Assim, é
importante verificar a pressão com os pneus frios.Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do relevo for de
2-3 mm (4 mm para pneus de
Inverno).
Por razões de segurança
recomendamos que a profundidade
do piso dos pneus num eixo não varie
em mais de 2 mm.
A profundidade mínima do relevo
permitida por lei (1,6 mm) terá sido
atingida quando o relevo tiver sido

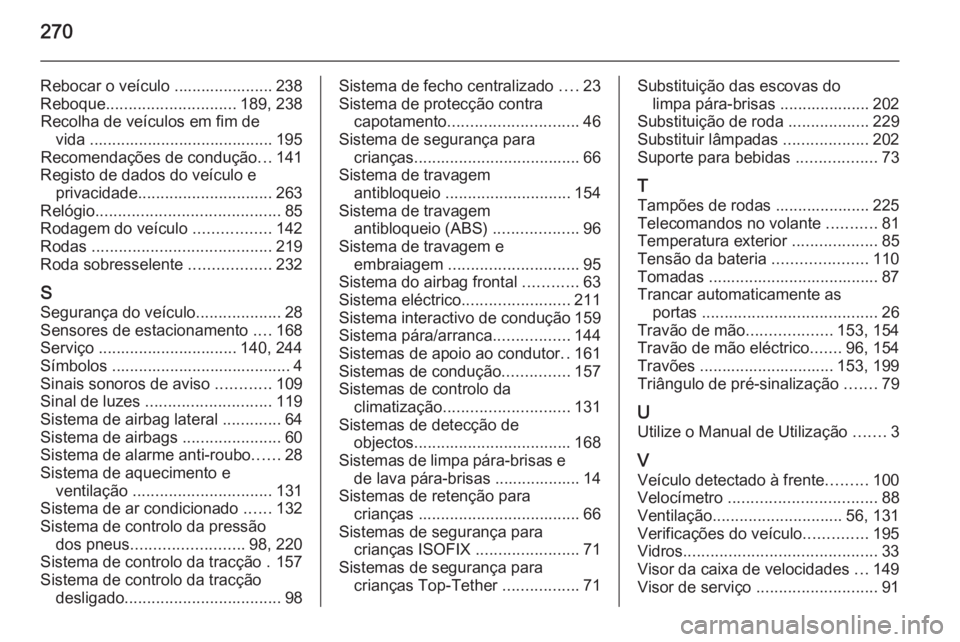

270
