OPEL CASCADA 2015 Manuale di uso e manutenzione (in Italian)

Climatizzatore129
Sbrinamento e
disappannamento
■ Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Sistema di climatizzazione
Oltre al sistema di riscaldamento e
ventilazione, il climatizzatore dispone delle seguenti funzioni:
n=raffreddamento4=ricircolo dell'aria
Sedili riscaldati ß 3 56, volante ri‐
scaldato * 3 82.
Raffreddamento n
Premere il pulsante
n per inserire il
raffreddamento. L'attivazione è indi‐ cata dall'illuminazione del LED sul
pulsante. Il raffreddamento funziona
solamente con il motore acceso e la ventola del climatizzatore inserita.
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) non appena la tempe‐
ratura esterna è leggermente al di so‐
pra del punto di congelamento. Ciò

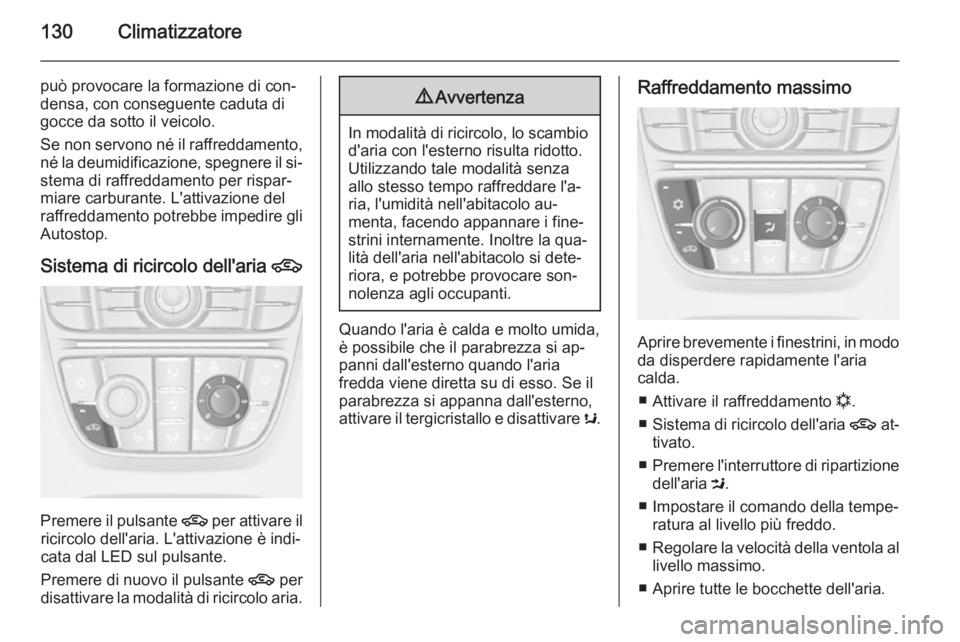

130Climatizzatore
può provocare la formazione di con‐
densa, con conseguente caduta di
gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐miare carburante. L'attivazione del
raffreddamento potrebbe impedire gli
Autostop.
Sistema di ricircolo dell'aria 4
Premere il pulsante
4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo aria.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disattivare s.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo
da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Sistema di ricircolo dell'aria 4 at‐
tivato.
■ Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
■ Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette dell'aria.

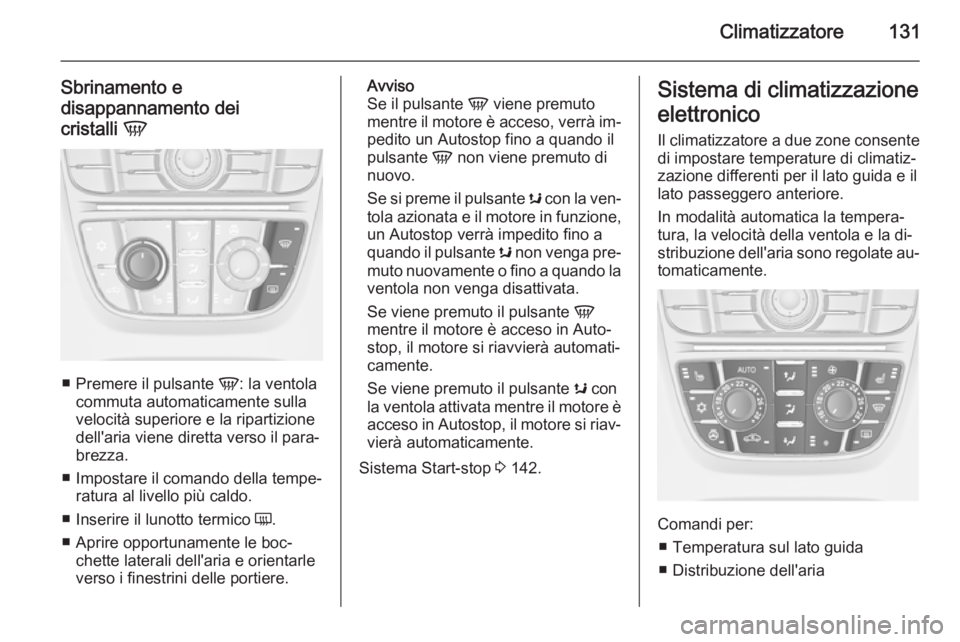

Climatizzatore131
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se si preme il pulsante s con la ven‐
tola azionata e il motore in funzione,
un Autostop verrà impedito fino a
quando il pulsante s non venga pre‐
muto nuovamente o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto il pulsante s con
la ventola attivata mentre il motore è
acceso in Autostop, il motore si riav‐
vierà automaticamente.
Sistema Start-stop 3 142.Sistema di climatizzazione
elettronico
Il climatizzatore a due zone consente di impostare temperature di climatiz‐
zazione differenti per il lato guida e il
lato passeggero anteriore.
In modalità automatica la tempera‐
tura, la velocità della ventola e la di‐
stribuzione dell'aria sono regolate au‐ tomaticamente.
Comandi per:
■ Temperatura sul lato guida
■ Distribuzione dell'aria

132Climatizzatore
■ Velocità della ventola
■ Temperatura sul lato passeggero anterioren=raffreddamentoAUTO=modalità automatica4=ricircolo dell'aria manualeV=sbrinamento e disappanna‐
mento
Lunotto termico Ü 3 35, sedili riscal‐
dati ß 3 56, sedili ventilati 3 56, vo‐
lante riscaldato * 3 82.
Le impostazioni del climatizzatore
sono visualizzate sul Visualizzatore grafico Info o, a seconda della ver‐
sione, sul Visualizzatore a colori Info.
Le modifiche alle impostazioni ven‐
gono brevemente visualizzate da en‐
trambi i visualizzatori si sovrappon‐
gono al menu visualizzato in quel mo‐
mento.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base per il massimo
comfort:
■ Premere il pulsante AUTO, la distri‐
buzione dell'aria e la velocità della
ventola vengono regolate automa‐
ticamente.
■ Aprire tutte le bocchette dell'aria per ottimizzare la distribuzione del‐
l'aria in modalità automatica.
■ Premere n per azionare il raffred‐
damento e il disappannamento
ideali. L'attivazione è indicata dal‐
l'illuminazione del LED sul pul‐
sante.
■ Impostare la temperatura presele‐ zionata per il lato guida e il lato pas‐
seggero anteriore mediante la ma‐
nopola sinistra e destra. Si consi‐
glia una temperatura di 22 °C.
Quando il tettuccio morbido è aperto, il climatizzatore adatta la modalità au‐
tomatica alle condizioni climatiche
cambiate.
La regolazione della velocità della
ventola nella modalità automatica
può essere modificata nel menù Im‐
postazioni.
Personalizzazione del veicolo 3 109.
Preselezione della temperatura
Impostare le temperature al valore
desiderato.

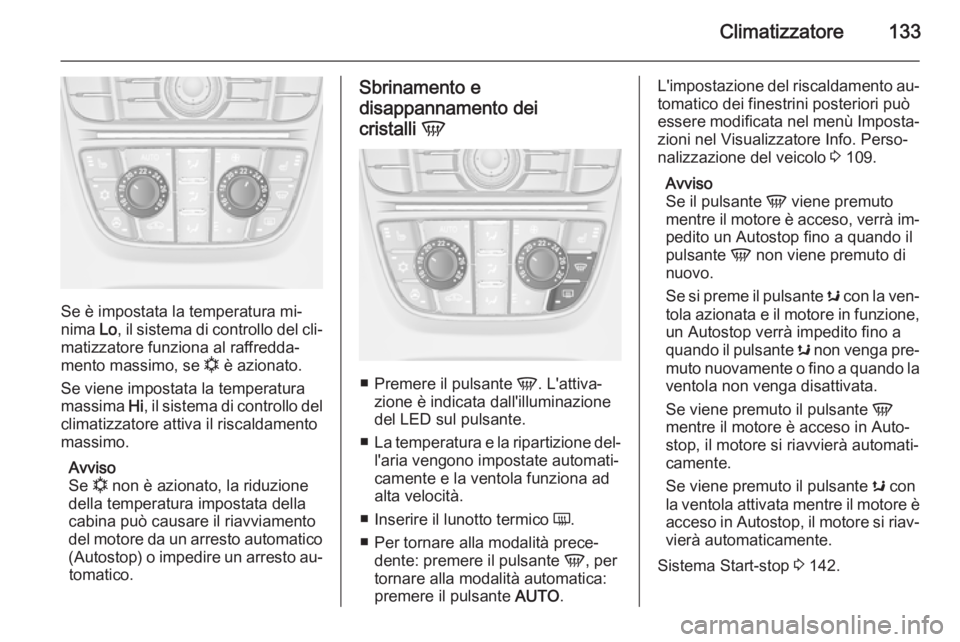

Climatizzatore133
Se è impostata la temperatura mi‐
nima Lo, il sistema di controllo del cli‐
matizzatore funziona al raffredda‐
mento massimo, se n è azionato.
Se viene impostata la temperatura massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se n non è azionato, la riduzione
della temperatura impostata della cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto au‐tomatico.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V. L'attiva‐
zione è indicata dall'illuminazione del LED sul pulsante.
■ La temperatura e la ripartizione del‐
l'aria vengono impostate automati‐
camente e la ventola funziona ad
alta velocità.
■ Inserire il lunotto termico Ü.
■ Per tornare alla modalità prece‐ dente: premere il pulsante V, per
tornare alla modalità automatica:
premere il pulsante AUTO.
L'impostazione del riscaldamento au‐
tomatico dei finestrini posteriori può
essere modificata nel menù Imposta‐
zioni nel Visualizzatore Info. Perso‐
nalizzazione del veicolo 3 109.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se si preme il pulsante s con la ven‐
tola azionata e il motore in funzione, un Autostop verrà impedito fino a
quando il pulsante s non venga pre‐
muto nuovamente o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto il pulsante s con
la ventola attivata mentre il motore è
acceso in Autostop, il motore si riav‐
vierà automaticamente.
Sistema Start-stop 3 142.

134Climatizzatore

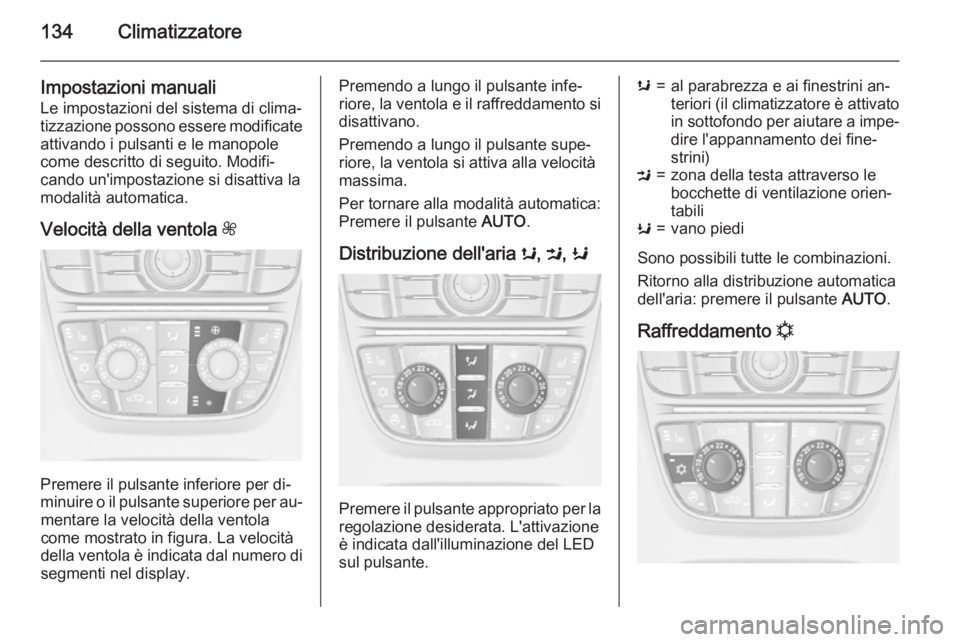

Impostazioni manualiLe impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.
Velocità della ventola Z
Premere il pulsante inferiore per di‐
minuire o il pulsante superiore per au‐
mentare la velocità della ventola
come mostrato in figura. La velocità
della ventola è indicata dal numero di segmenti nel display.
Premendo a lungo il pulsante infe‐
riore, la ventola e il raffreddamento si
disattivano.
Premendo a lungo il pulsante supe‐
riore, la ventola si attiva alla velocità
massima.
Per tornare alla modalità automatica:
Premere il pulsante AUTO.
Distribuzione dell'aria s, M , K
Premere il pulsante appropriato per la
regolazione desiderata. L'attivazione
è indicata dall'illuminazione del LED
sul pulsante.
s=al parabrezza e ai finestrini an‐
teriori (il climatizzatore è attivato
in sottofondo per aiutare a impe‐
dire l'appannamento dei fine‐
strini)M=zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliK=vano piedi
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere il pulsante AUTO.
Raffreddamento n

Climatizzatore135
Premere il pulsante n per inserire il
raffreddamento. L'attivazione è indi‐ cata dall'illuminazione del LED sul
pulsante. Il raffreddamento funziona
solamente con il motore acceso e la ventola del climatizzatore inserita.
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐miare carburante. Quando viene
spento il sistema di raffreddamento, il
sistema di climatizzazione non richie‐ derà nessun avviamento del motore
durante un Autostop. Eccezione: il si‐
stema di sbrinamento è attivato e la
temperatura esterna superiore agli 0
°C richiede un riavvio.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.L'attivazione o la disattivazione della
funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menù Impostazioni del Visualiz‐
zatore Info. Personalizzazione del
veicolo 3 109.
Ricircolo dell'aria 4
Premere il pulsante 4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dall'illuminazione del LED sul
pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo e
disattivare s.
Impostazioni di base
Alcune impostazioni possono essere
modificate nel menù Impostazioni del Visualizzatore Info. Personalizza‐
zione del veicolo 3 109.

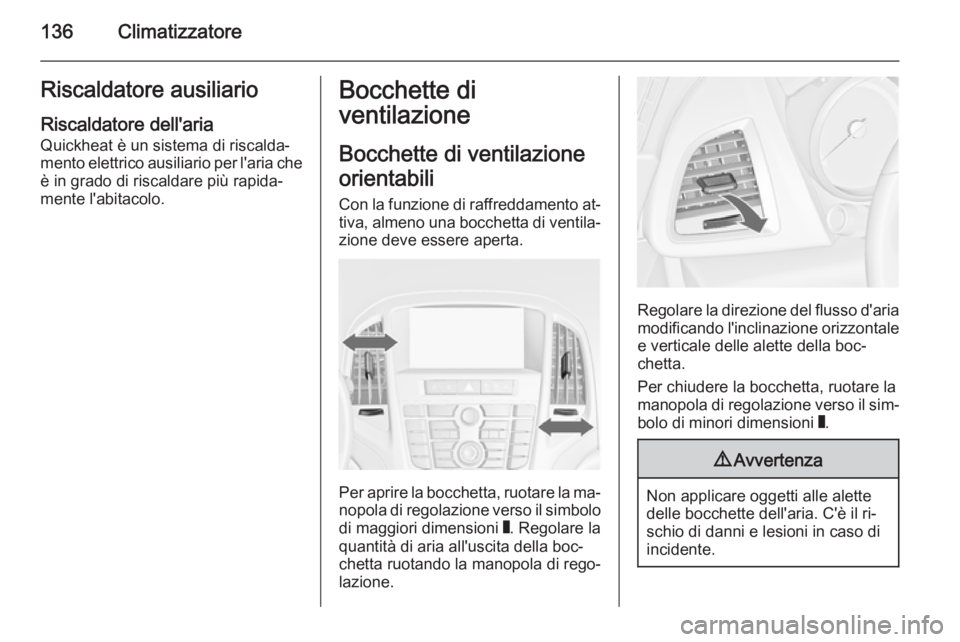

136ClimatizzatoreRiscaldatore ausiliario
Riscaldatore dell'aria Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.Bocchette di
ventilazione
Bocchette di ventilazione
orientabili Con la funzione di raffreddamento at‐
tiva, almeno una bocchetta di ventila‐ zione deve essere aperta.
Per aprire la bocchetta, ruotare la ma‐
nopola di regolazione verso il simbolo
di maggiori dimensioni W. Regolare la
quantità di aria all'uscita della boc‐
chetta ruotando la manopola di rego‐
lazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale
e verticale delle alette della boc‐
chetta.
Per chiudere la bocchetta, ruotare la
manopola di regolazione verso il sim‐ bolo di minori dimensioni W.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐ schio di danni e lesioni in caso di
incidente.

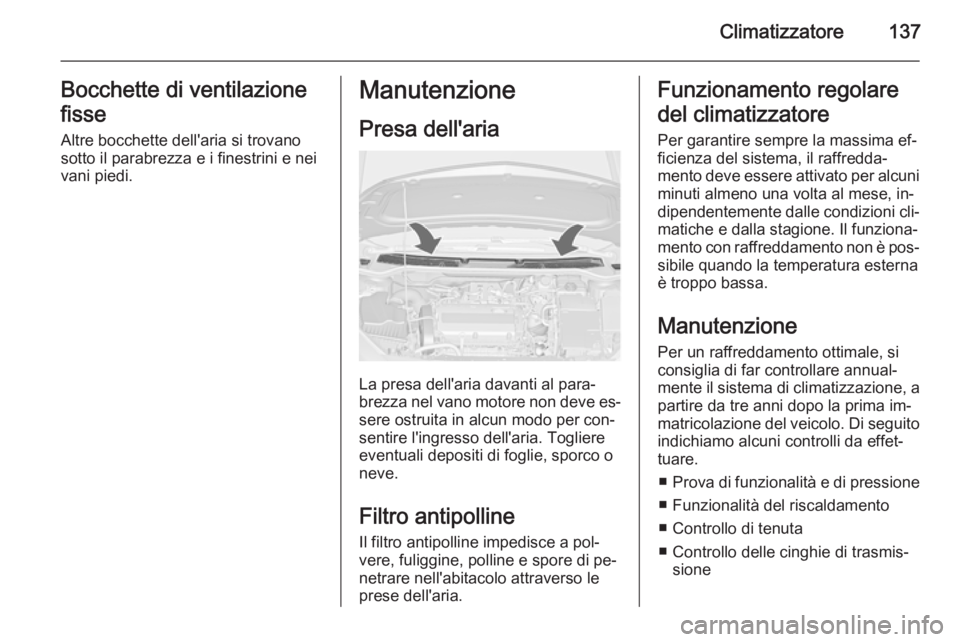

Climatizzatore137Bocchette di ventilazione
fisse Altre bocchette dell'aria si trovano
sotto il parabrezza e i finestrini e nei
vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve es‐ sere ostruita in alcun modo per con‐
sentire l'ingresso dell'aria. Togliere
eventuali depositi di foglie, sporco o
neve.
Filtro antipolline
Il filtro antipolline impedisce a pol‐
vere, fuliggine, polline e spore di pe‐
netrare nell'abitacolo attraverso le
prese dell'aria.
Funzionamento regolare
del climatizzatore
Per garantire sempre la massima ef‐
ficienza del sistema, il raffredda‐
mento deve essere attivato per alcuni
minuti almeno una volta al mese, in‐
dipendentemente dalle condizioni cli‐ matiche e dalla stagione. Il funziona‐
mento con raffreddamento non è pos‐
sibile quando la temperatura esterna
è troppo bassa.
Manutenzione Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da tre anni dopo la prima im‐matricolazione del veicolo. Di seguito
indichiamo alcuni controlli da effet‐
tuare.
■ Prova di funzionalità e di pressione
■ Funzionalità del riscaldamento
■ Controllo di tenuta
■ Controllo delle cinghie di trasmis‐ sione

138Climatizzatore
■ Pulizia del condensatore e scaricodell'evaporatore
■ Controllo delle prestazioni
