OPEL CASCADA 2015 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2015, Model line: CASCADA, Model: OPEL CASCADA 2015Pages: 265, PDF Dimensioni: 7.55 MB

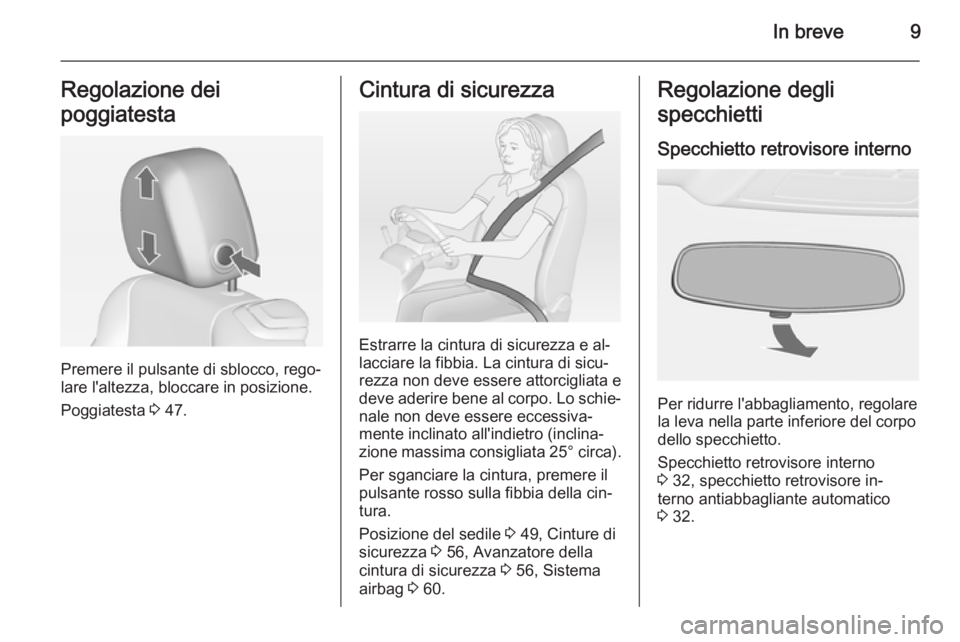

Page 11 of 265
In breve9Regolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Poggiatesta 3 47.
Cintura di sicurezza
Estrarre la cintura di sicurezza e al‐
lacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per sganciare la cintura, premere il pulsante rosso sulla fibbia della cin‐
tura.
Posizione del sedile 3 49, Cinture di
sicurezza 3 56, Avanzatore della
cintura di sicurezza 3 56, Sistema
airbag 3 60.
Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Specchietto retrovisore interno
3 32, specchietto retrovisore in‐
terno antiabbagliante automatico
3 32.

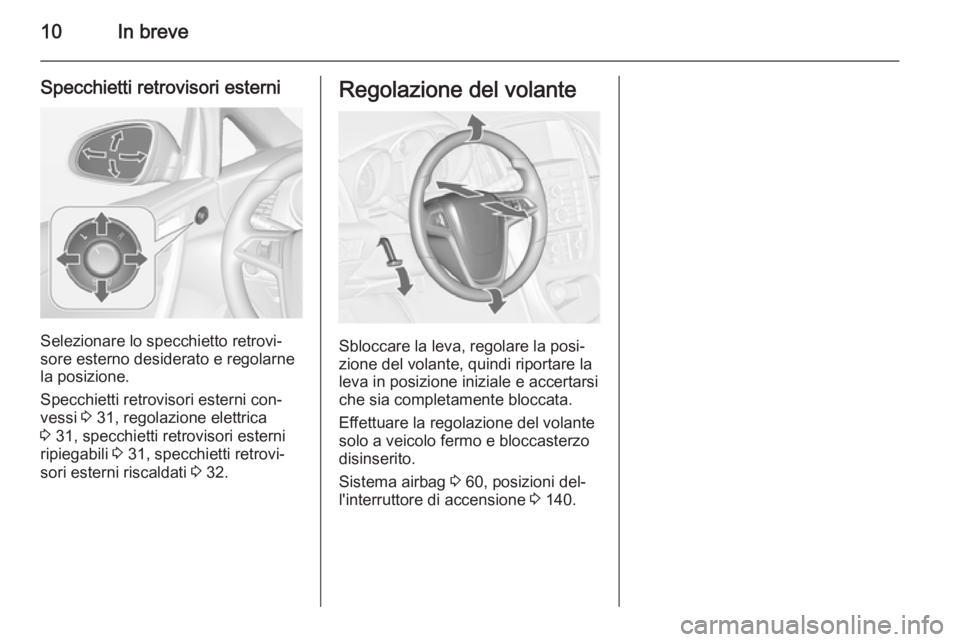

Page 12 of 265
10In breve
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 31, regolazione elettrica
3 31, specchietti retrovisori esterni
ripiegabili 3 31, specchietti retrovi‐
sori esterni riscaldati 3 32.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 60, posizioni del‐
l'interruttore di accensione 3 140.

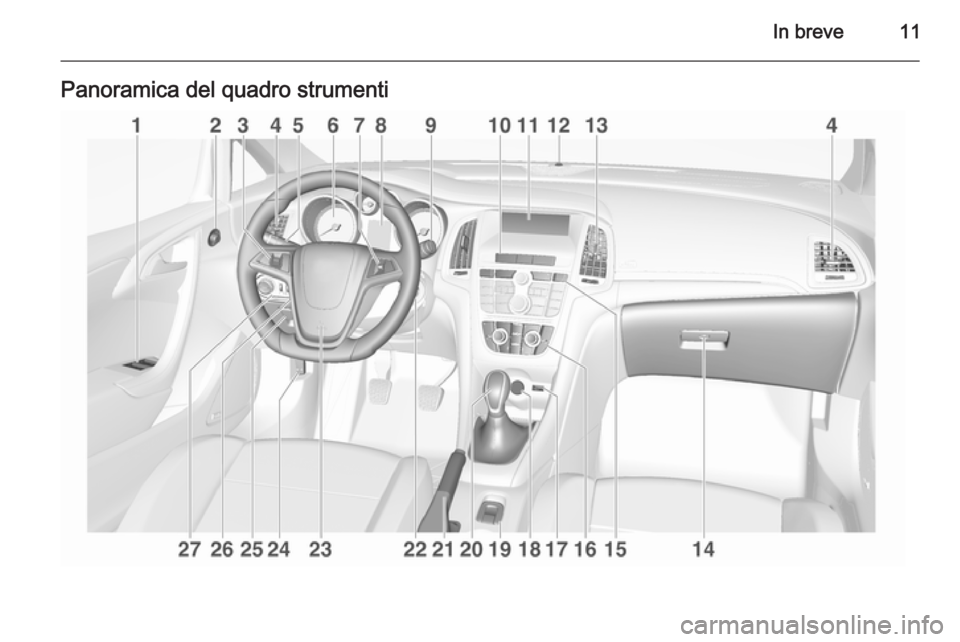

Page 13 of 265
In breve11Panoramica del quadro strumenti

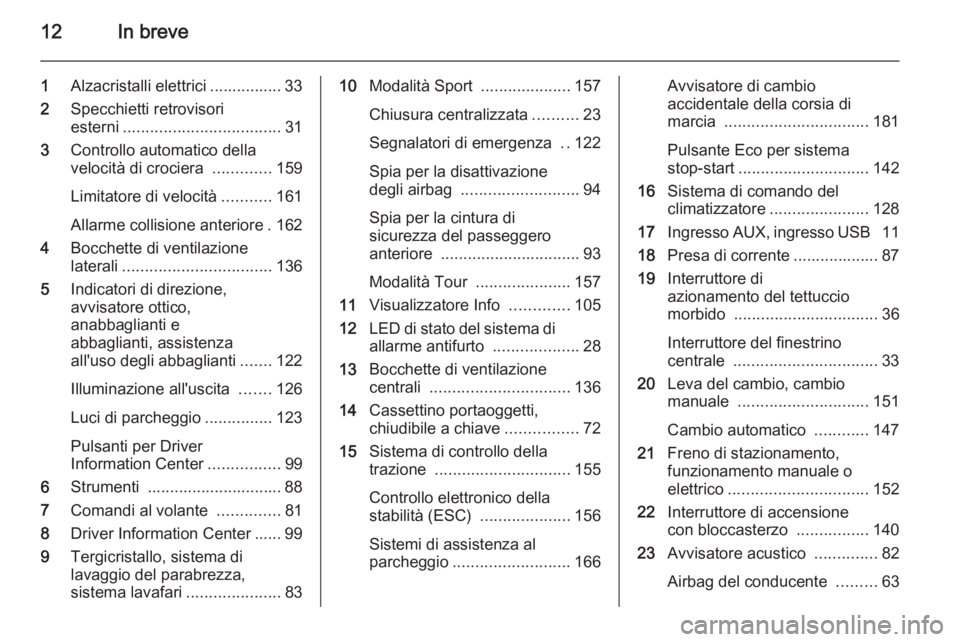

Page 14 of 265
12In breve
1Alzacristalli elettrici ................ 33
2 Specchietti retrovisori
esterni ................................... 31
3 Controllo automatico della
velocità di crociera .............159
Limitatore di velocità ...........161
Allarme collisione anteriore . 162
4 Bocchette di ventilazione
laterali ................................. 136
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti .......122
Illuminazione all'uscita .......126
Luci di parcheggio ...............123
Pulsanti per Driver
Information Center ................99
6 Strumenti .............................. 88
7 Comandi al volante ..............81
8 Driver Information Center ...... 99
9 Tergicristallo, sistema di
lavaggio del parabrezza,
sistema lavafari .....................8310Modalità Sport ....................157
Chiusura centralizzata ..........23
Segnalatori di emergenza ..122
Spia per la disattivazione
degli airbag .......................... 94
Spia per la cintura di
sicurezza del passeggero
anteriore ............................... 93
Modalità Tour .....................157
11 Visualizzatore Info .............105
12 LED di stato del sistema di
allarme antifurto ...................28
13 Bocchette di ventilazione
centrali ............................... 136
14 Cassettino portaoggetti,
chiudibile a chiave ................72
15 Sistema di controllo della
trazione .............................. 155
Controllo elettronico della
stabilità (ESC) ....................156
Sistemi di assistenza al
parcheggio .......................... 166Avvisatore di cambio
accidentale della corsia di
marcia ................................ 181
Pulsante Eco per sistema
stop-start ............................. 142
16 Sistema di comando del
climatizzatore ...................... 128
17 Ingresso AUX, ingresso USB 11
18 Presa di corrente ................... 87
19 Interruttore di
azionamento del tettuccio morbido ................................ 36
Interruttore del finestrino
centrale ................................ 33
20 Leva del cambio, cambio
manuale ............................. 151
Cambio automatico ............147
21 Freno di stazionamento,
funzionamento manuale o
elettrico ............................... 152
22 Interruttore di accensione
con bloccasterzo ................140
23 Avvisatore acustico ..............82
Airbag del conducente .........63

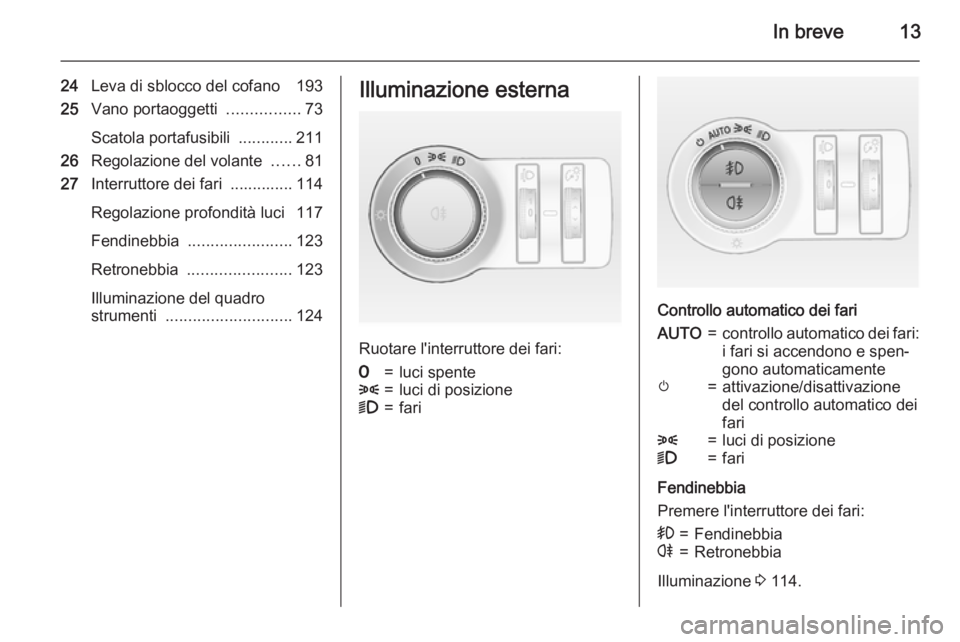

Page 15 of 265
In breve13
24Leva di sblocco del cofano 193
25 Vano portaoggetti ................73
Scatola portafusibili ............211
26 Regolazione del volante ......81
27 Interruttore dei fari .............. 114
Regolazione profondità luci 117
Fendinebbia ....................... 123
Retronebbia ....................... 123
Illuminazione del quadro
strumenti ............................ 124Illuminazione esterna
Ruotare l'interruttore dei fari:
7=luci spente8=luci di posizione9=fari
Controllo automatico dei fari
AUTO=controllo automatico dei fari:
i fari si accendono e spen‐
gono automaticamentem=attivazione/disattivazione
del controllo automatico dei
fari8=luci di posizione9=fari
Fendinebbia
Premere l'interruttore dei fari:
>=Fendinebbiar=Retronebbia
Illuminazione 3 114.

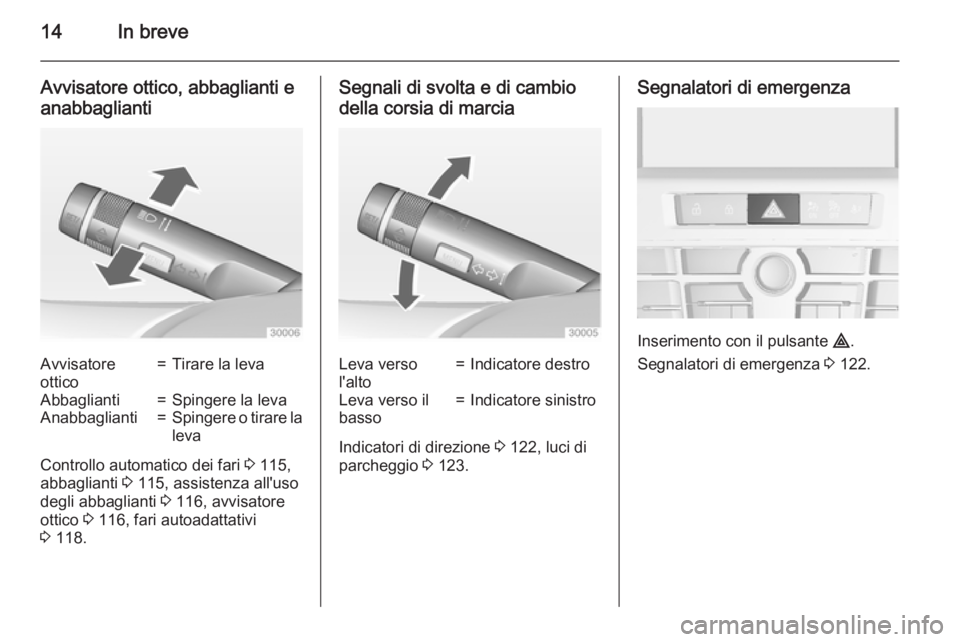

Page 16 of 265
14In breve
Avvisatore ottico, abbaglianti eanabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabbaglianti=Spingere o tirare la
leva
Controllo automatico dei fari 3 115,
abbaglianti 3 115, assistenza all'uso
degli abbaglianti 3 116, avvisatore
ottico 3 116, fari autoadattativi
3 118.
Segnali di svolta e di cambio
della corsia di marciaLeva verso
l'alto=Indicatore destroLeva verso il
basso=Indicatore sinistro
Indicatori di direzione 3 122, luci di
parcheggio 3 123.
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 122.

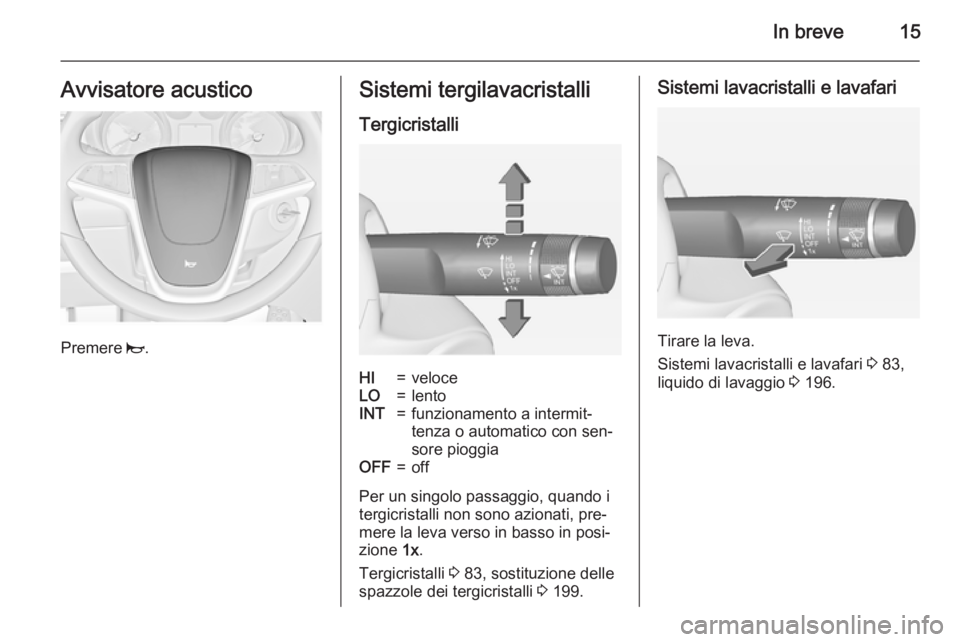

Page 17 of 265
In breve15Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI=veloceLO=lentoINT=funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF=off
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 83, sostituzione delle
spazzole dei tergicristalli 3 199.
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 83,
liquido di lavaggio 3 196.

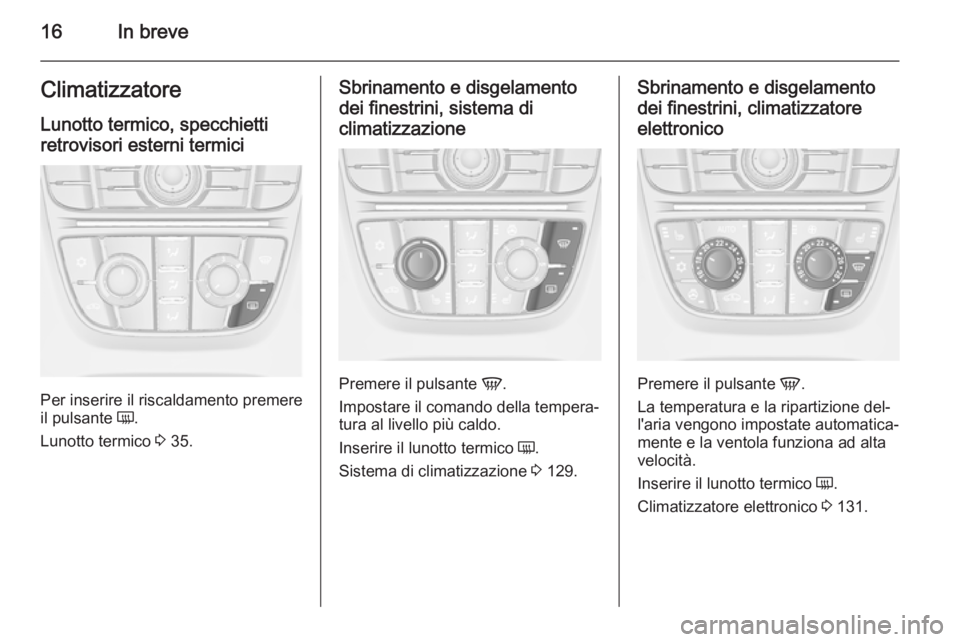

Page 18 of 265
16In breveClimatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per inserire il riscaldamento premere
il pulsante Ü.
Lunotto termico 3 35.
Sbrinamento e disgelamento
dei finestrini, sistema di
climatizzazione
Premere il pulsante V.
Impostare il comando della tempera‐
tura al livello più caldo.
Inserire il lunotto termico Ü.
Sistema di climatizzazione 3 129.
Sbrinamento e disgelamento
dei finestrini, climatizzatore elettronico
Premere il pulsante V.
La temperatura e la ripartizione del‐
l'aria vengono impostate automatica‐
mente e la ventola funziona ad alta
velocità.
Inserire il lunotto termico Ü.
Climatizzatore elettronico 3 131.

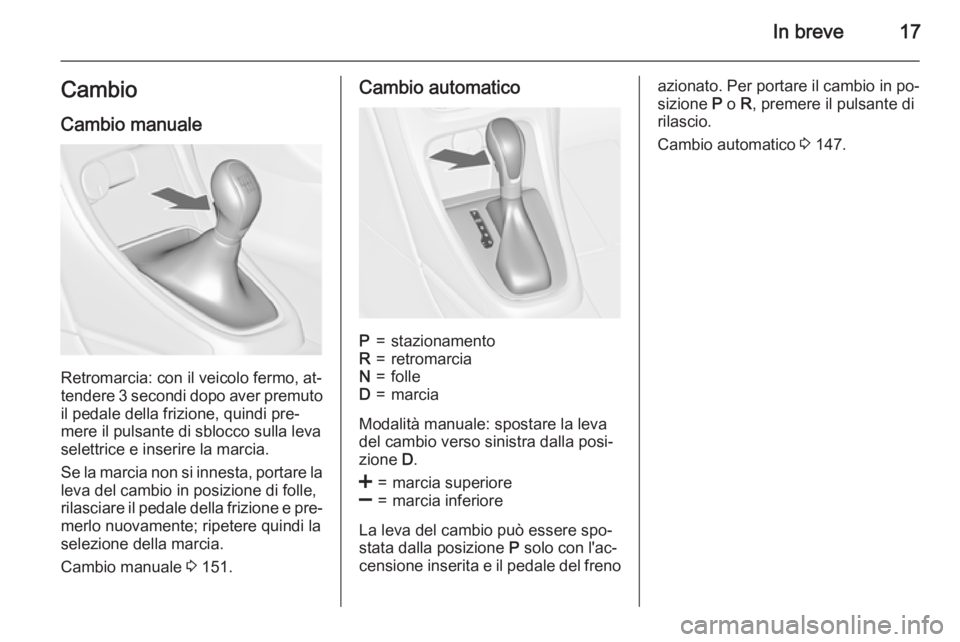

Page 19 of 265
In breve17CambioCambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi dopo aver premuto
il pedale della frizione, quindi pre‐
mere il pulsante di sblocco sulla leva
selettrice e inserire la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 151.
Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: spostare la leva
del cambio verso sinistra dalla posi‐ zione D.
<=marcia superiore]=marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno
azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 147.

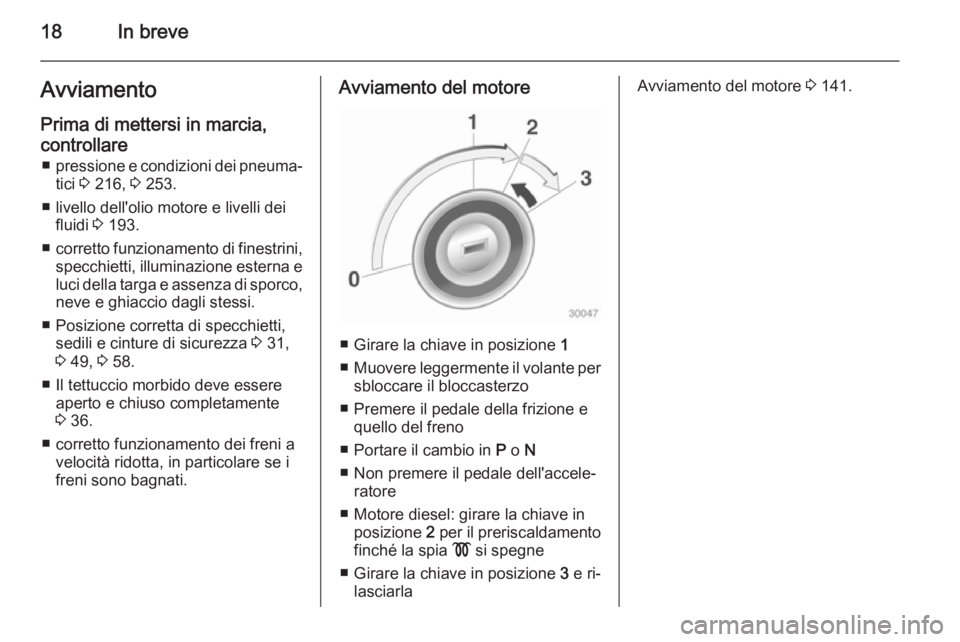

Page 20 of 265
18In breveAvviamento
Prima di mettersi in marcia,
controllare ■ pressione e condizioni dei pneuma‐
tici 3 216, 3 253.
■ livello dell'olio motore e livelli dei fluidi 3 193.
■ corretto funzionamento di finestrini,
specchietti, illuminazione esterna e
luci della targa e assenza di sporco, neve e ghiaccio dagli stessi.
■ Posizione corretta di specchietti, sedili e cinture di sicurezza 3 31,
3 49, 3 58.
■ Il tettuccio morbido deve essere aperto e chiuso completamente
3 36.
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.Avviamento del motore
■ Girare la chiave in posizione 1
■ Muovere leggermente il volante per
sbloccare il bloccasterzo
■ Premere il pedale della frizione e quello del freno
■ Portare il cambio in P o N
■ Non premere il pedale dell'accele‐ ratore
■ Motore diesel: girare la chiave in posizione 2 per il preriscaldamento
finché la spia ! si spegne
■ Girare la chiave in posizione 3 e ri‐
lasciarla
Avviamento del motore 3 141.
