Soins du véhicule209
3. Déposer et remplacer l'ampoule.
4. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
5. Fermer le couvercle en commen‐ çant par insérer les agrafes de
fixation. Verrouiller le couvercle
en tournant la vis dans le sens ho‐
raire à l'aide d'une pièce de mon‐
naie.
Feux additionnels dans
l'encadrement du couvercle de
coffre
1. Ouvrir le couvercle de coffre.
2. Dégager le couvercle dans la gar‐
niture latérale et l'enlever.
3. Déposer la douille d'ampoule en la tournant dans le sens anti-ho‐
raire.
Clignotants ( 1)
Feux arrière ( 2)

210Soins du véhicule
4. Déposer et remplacer l'ampoule.
5. Insérer la douille d'ampoule dans le logement et la tourner dans le
sens horaire.
6. Fixer le couvercle de garnissage latéral.
Clignotants latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Tourner la douille d'ampoule dans
le sens anti-horaire et la déposer
du logement.

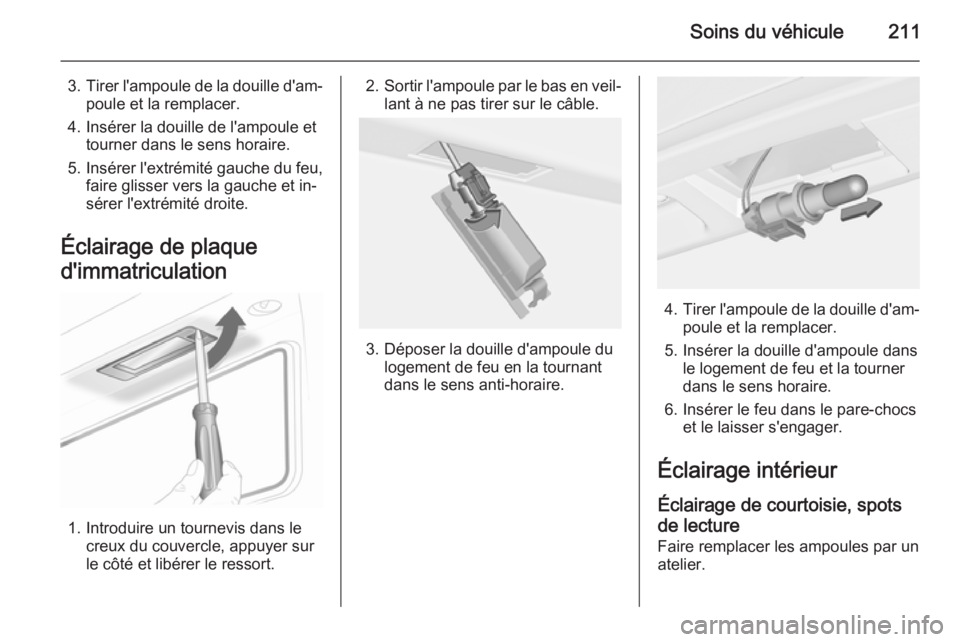

Soins du véhicule211
3.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en la tournant
dans le sens anti-horaire.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et la tourner
dans le sens horaire.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots
de lecture
Faire remplacer les ampoules par un
atelier.

212Soins du véhicule
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre le commutateur correspondant en po‐sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

Soins du véhicule213
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

214Soins du véhicule
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Chauffage des rétroviseurs7Commande de ventilateur8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie du véhicule11Déverrouillage du coffre12Éclairage directionnel adaptatif,
commande automatique des
feux13Vannes ABS14–N°Circuit électrique15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)26Phares antibrouillard27Chauffage du gazole (diesel)28Système démarrage/arrêt29Frein de stationnement élec‐
trique

Soins du véhicule215
N°Circuit électrique30Pompe d'ABS31–32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Lève-vitres électriques, détec‐
teur de pluie, rétroviseurs exté‐
rieur36Climatisation37–38Pompe à vide39Module de commande d'alimen‐
tation en carburant40Lave-glace avant41Feu de route droit (halogène)42Ventilateur de radiateurN°Circuit électrique43Essuie-glace avant44–45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Mise à niveau des phares, éclai‐
rage directionnel adaptatif51–52Chauffage auxiliaire, moteur
diesel53Module de commande de trans‐
mission, module de commande
du moteur54Pompe à vide, groupe d'instru‐
ments du tableau de bord, venti‐
lation du chauffage, climatisationAprès avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.
Boîte à fusibles du tableau
de bord

216Soins du véhicule
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser
vers la gauche pour le libérer. Rabat‐ tre le compartiment vers le bas et l'en‐
lever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.
N°Circuit électrique1Affichages2Module de commande de carros‐ serie, éclairage extérieur3Module de commande de carros‐serie, éclairage extérieur4Infotainment System5Infotainment System, combiné
d'instruments6Prise de courant, allume-cigares7Prise de courantN°Circuit électrique8Module de commande de carros‐ serie, feu de croisement gauche9Module de commande de carros‐ serie, feu de croisement droit10Module de commande de carros‐
serie, serrures de porte11Soufflerie12Siège électrique de conducteur13Siège électrique du passager14Connecteur de diagnostic15Airbag16Relais de couvercle de coffre17Système de climatisation18Diagnostic de service19Module de commande de carros‐ serie, feux stop, feux arrière,
éclairage intérieur20–

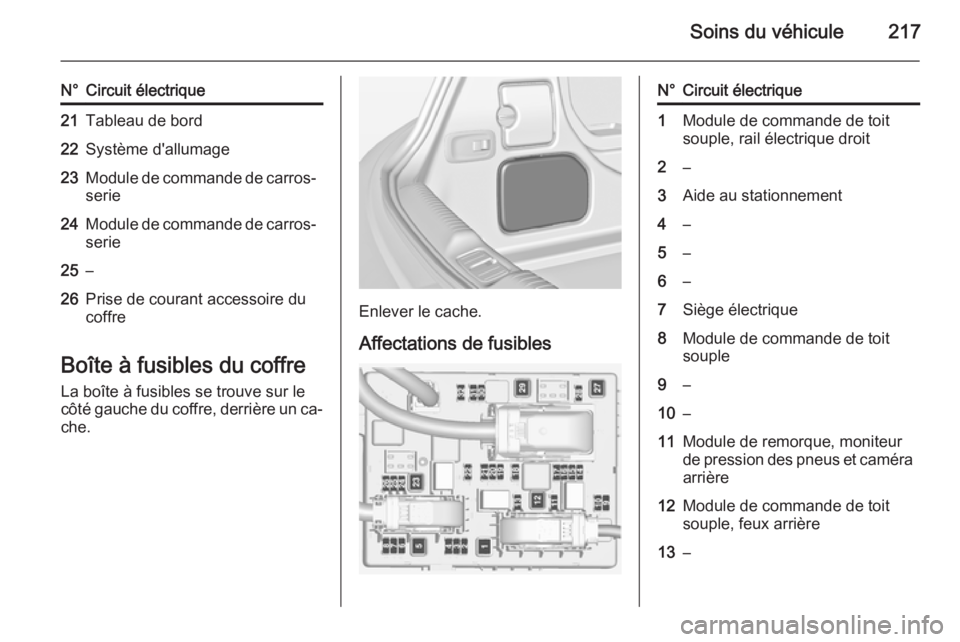

Soins du véhicule217
N°Circuit électrique21Tableau de bord22Système d'allumage23Module de commande de carros‐serie24Module de commande de carros‐serie25–26Prise de courant accessoire du
coffre
Boîte à fusibles du coffre
La boîte à fusibles se trouve sur lecôté gauche du coffre, derrière un ca‐
che.
Enlever le cache.
Affectations de fusibles
N°Circuit électrique1Module de commande de toit
souple, rail électrique droit2–3Aide au stationnement4–5–6–7Siège électrique8Module de commande de toit
souple9–10–11Module de remorque, moniteur
de pression des pneus et caméra arrière12Module de commande de toit
souple, feux arrière13–

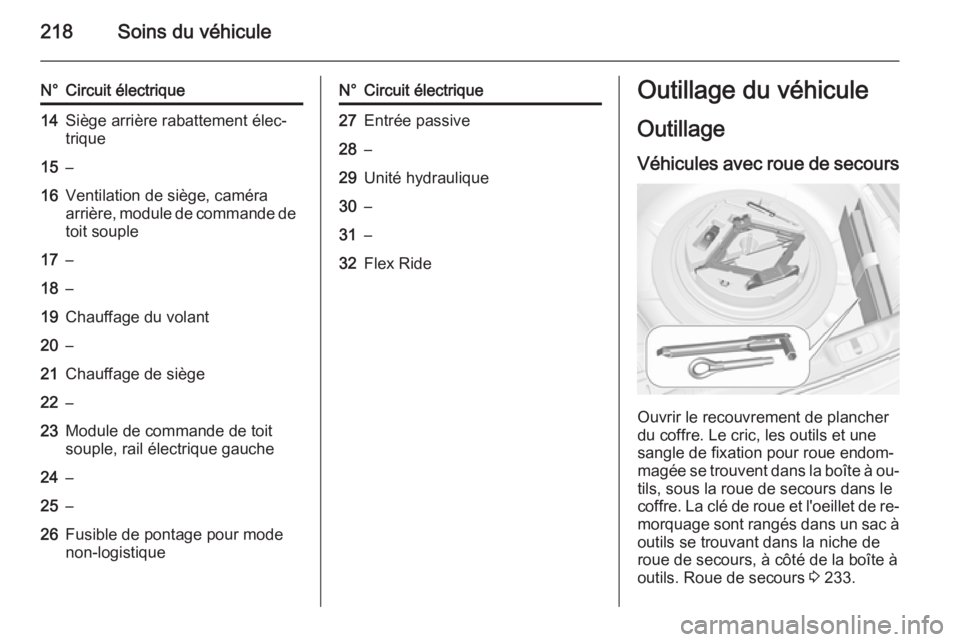

218Soins du véhicule
N°Circuit électrique14Siège arrière rabattement élec‐
trique15–16Ventilation de siège, caméra
arrière, module de commande de toit souple17–18–19Chauffage du volant20–21Chauffage de siège22–23Module de commande de toit
souple, rail électrique gauche24–25–26Fusible de pontage pour mode
non-logistiqueN°Circuit électrique27Entrée passive28–29Unité hydraulique30–31–32Flex RideOutillage du véhicule
Outillage Véhicules avec roue de secours
Ouvrir le recouvrement de plancher
du coffre. Le cric, les outils et une
sangle de fixation pour roue endom‐
magée se trouvent dans la boîte à ou‐
tils, sous la roue de secours dans le
coffre. La clé de roue et l'oeillet de re‐ morquage sont rangés dans un sac à
outils se trouvant dans la niche de
roue de secours, à côté de la boîte à
outils. Roue de secours 3 233.
