OPEL CASCADA 2015 Omaniku käsiraamat (in Estonian)

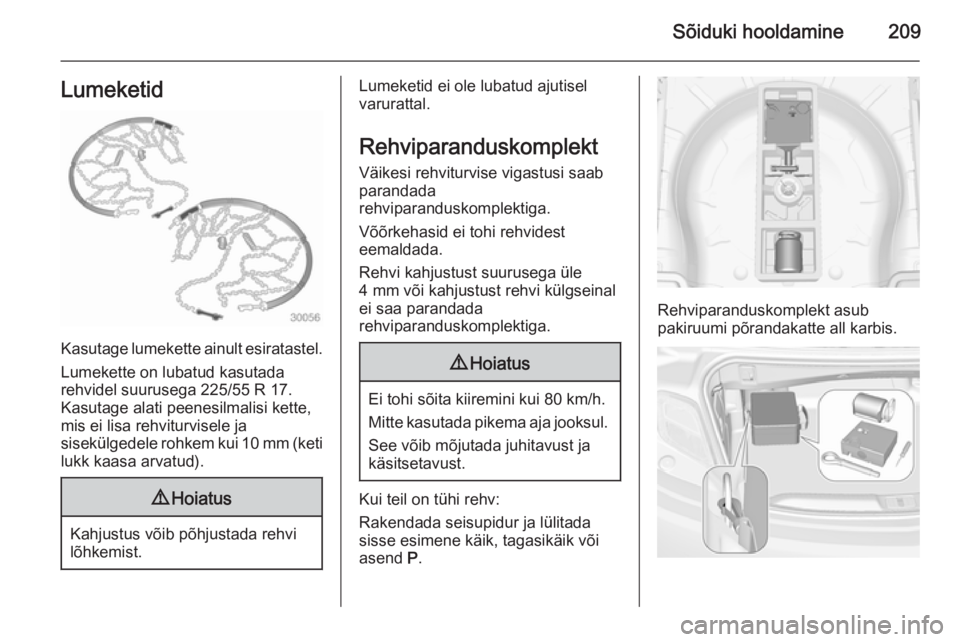

Sõiduki hooldamine209Lumeketid
Kasutage lumekette ainult esiratastel.Lumekette on lubatud kasutada
rehvidel suurusega 225/55 R 17.
Kasutage alati peenesilmalisi kette,
mis ei lisa rehviturvisele ja
sisekülgedele rohkem kui 10 mm (keti
lukk kaasa arvatud).
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid ei ole lubatud ajutisel varurattal.
Rehviparanduskomplekt Väikesi rehviturvise vigastusi saab
parandada
rehviparanduskomplektiga.
Võõrkehasid ei tohi rehvidest
eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui teil on tühi rehv:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt asub
pakiruumi põrandakatte all karbis.

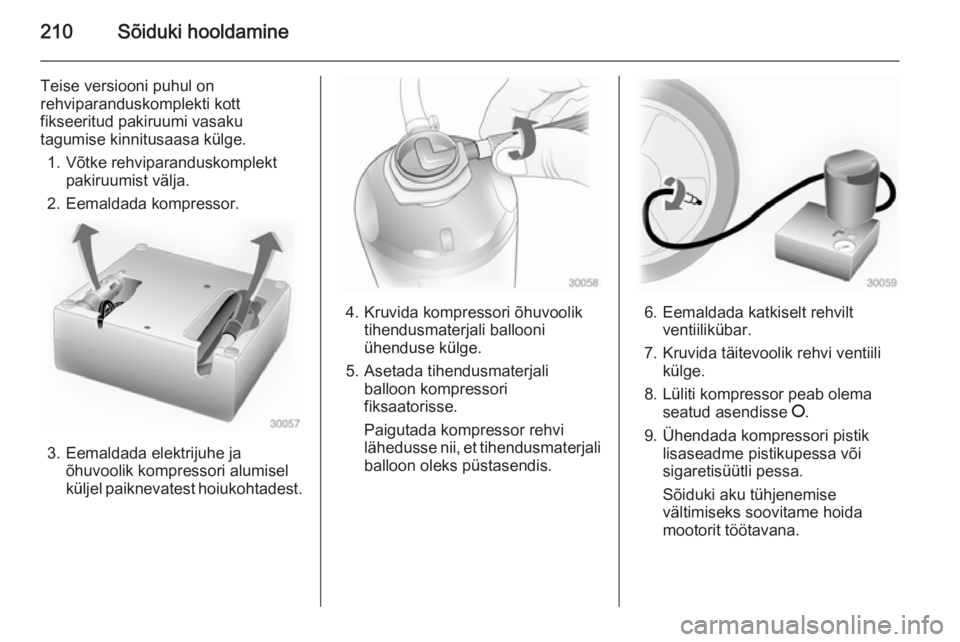

210Sõiduki hooldamine
Teise versiooni puhul on
rehviparanduskomplekti kott
fikseeritud pakiruumi vasaku
tagumise kinnitusaasa külge.
1. Võtke rehviparanduskomplekt pakiruumist välja.
2. Eemaldada kompressor.
3. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik lisaseadme pistikupessa või
sigaretisüütli pessa.
Sõiduki aku tühjenemise
vältimiseks soovitame hoida
mootorit töötavana.

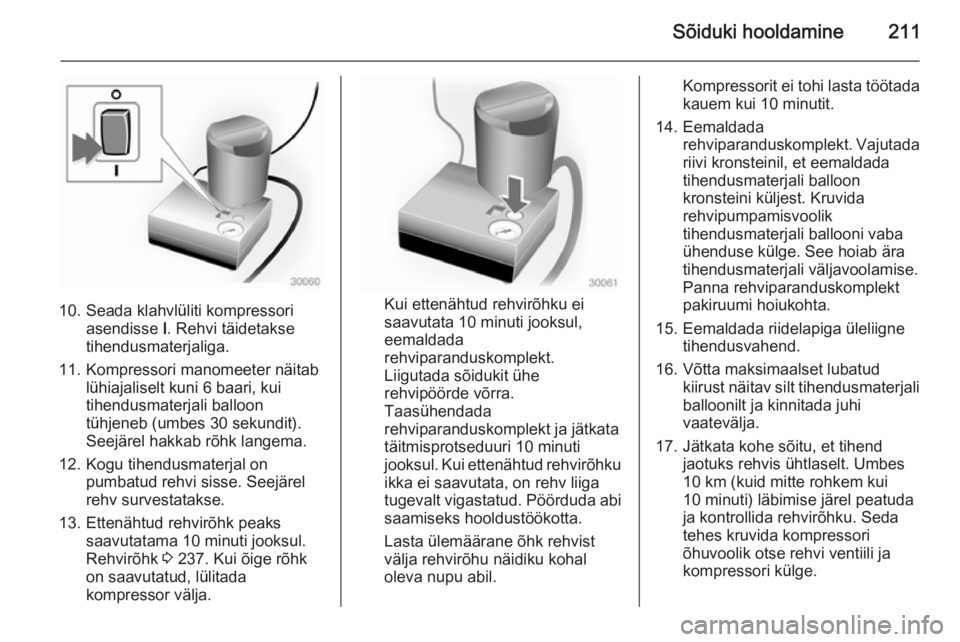

Sõiduki hooldamine211
10. Seada klahvlüliti kompressoriasendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 237. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra.
Taasühendada
rehviparanduskomplekt ja jätkata
täitmisprotseduuri 10 minuti
jooksul. Kui ettenähtud rehvirõhku ikka ei saavutata, on rehv liiga
tugevalt vigastatud. Pöörduda abi
saamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt. Vajutadariivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada riidelapiga üleliigne tihendusvahend.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui
10 minuti) läbimise järel peatuda
ja kontrollida rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.

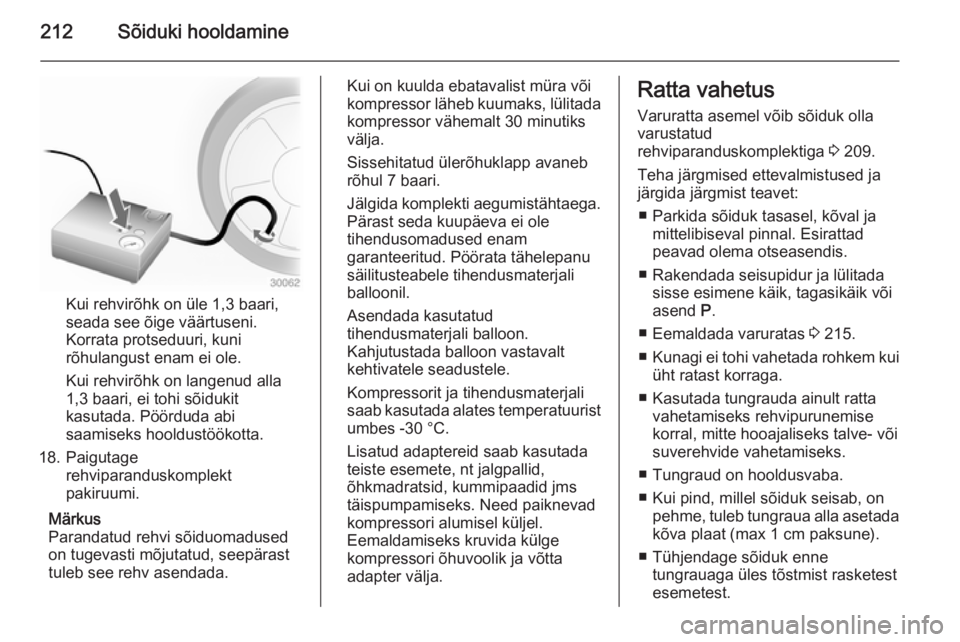

212Sõiduki hooldamine
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
18. Paigutage rehviparanduskomplekt
pakiruumi.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.
Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms
täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 209.
Teha järgmised ettevalmistused ja
järgida järgmist teavet:
■ Parkida sõiduk tasasel, kõval ja mittelibiseval pinnal. Esirattad
peavad olema otseasendis.
■ Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.
■ Eemaldada varuratas 3 215.
■ Kunagi ei tohi vahetada rohkem kui
üht ratast korraga.
■ Kasutada tungrauda ainult ratta vahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve- või
suverehvide vahetamiseks.
■ Tungraud on hooldusvaba.
■ Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla asetada
kõva plaat (max 1 cm paksune).
■ Tühjendage sõiduk enne tungrauaga üles tõstmist rasketest
esemetest.

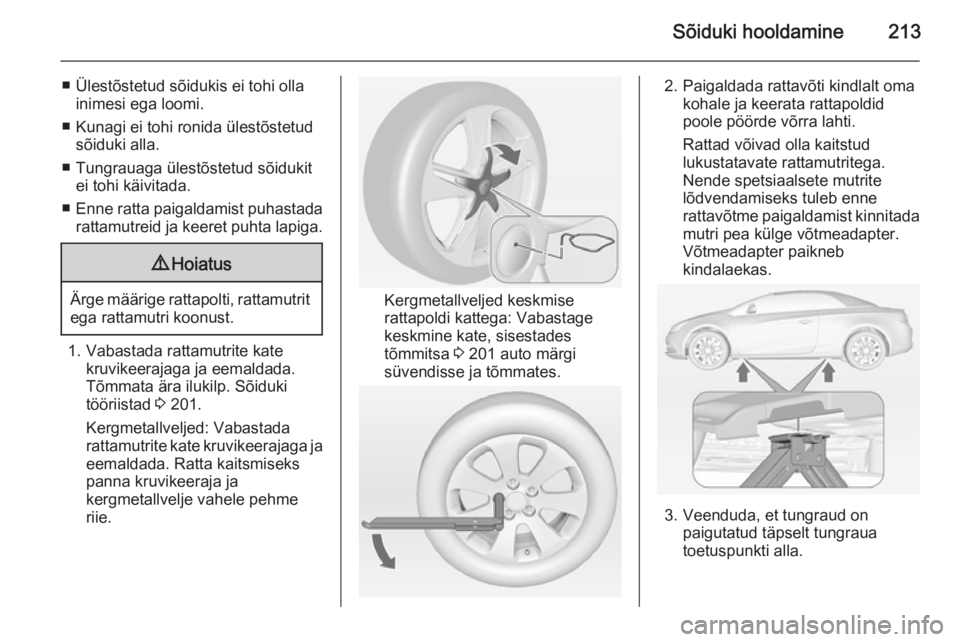

Sõiduki hooldamine213
■ Ülestõstetud sõidukis ei tohi ollainimesi ega loomi.
■ Kunagi ei tohi ronida ülestõstetud sõiduki alla.
■ Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
■ Enne ratta paigaldamist puhastada
rattamutreid ja keeret puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp. Sõiduki
tööriistad 3 201.
Kergmetallveljed: Vabastada
rattamutrite kate kruvikeerajaga ja
eemaldada. Ratta kaitsmiseks
panna kruvikeeraja ja
kergmetallvelje vahele pehme
riie.
Kergmetallveljed keskmise
rattapoldi kattega: Vabastage
keskmine kate, sisestades
tõmmitsa 3 201 auto märgi
süvendisse ja tõmmates.
2. Paigaldada rattavõti kindlalt oma kohale ja keerata rattapoldid
poole pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri pea külge võtmeadapter.
Võtmeadapter paikneb
kindalaekas.
3. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.

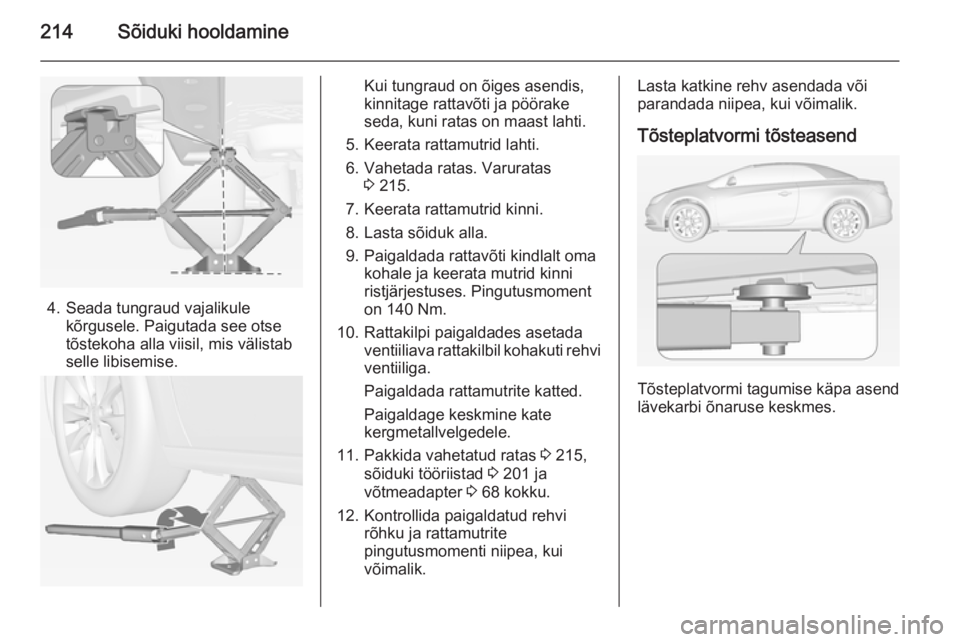

214Sõiduki hooldamine
4. Seada tungraud vajalikulekõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitage rattavõti ja pöörake
seda, kuni ratas on maast lahti.
5. Keerata rattamutrid lahti.
6. Vahetada ratas. Varuratas 3 215.
7. Keerata rattamutrid kinni. 8. Lasta sõiduk alla.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
10. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
Paigaldage keskmine kate
kergmetallvelgedele.
11. Pakkida vahetatud ratas 3 215,
sõiduki tööriistad 3 201 ja
võtmeadapter 3 68 kokku.
12. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.Lasta katkine rehv asendada või
parandada niipea, kui võimalik.
Tõsteplatvormi tõsteasend
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.

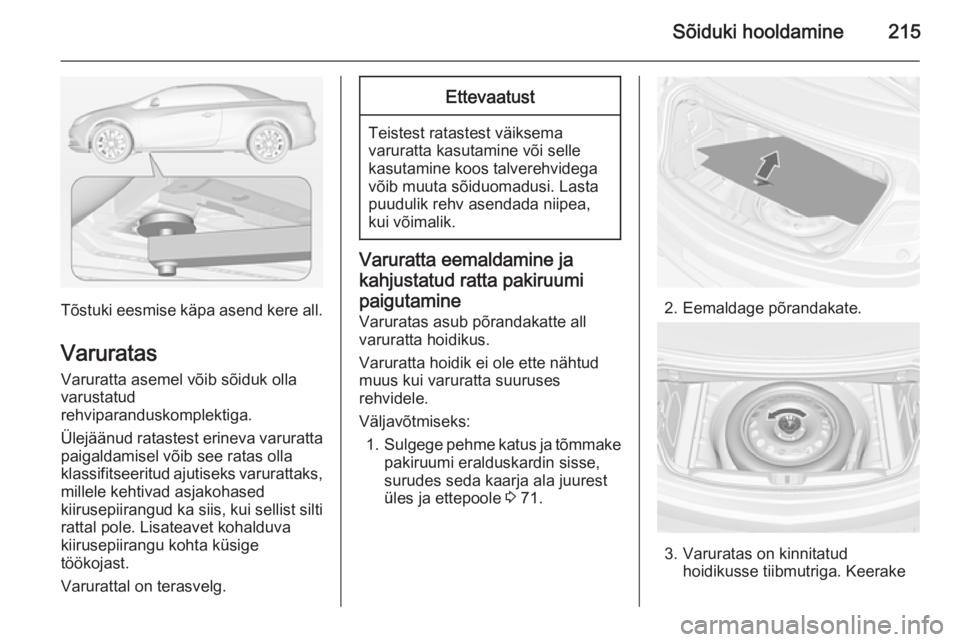

Sõiduki hooldamine215
Tõstuki eesmise käpa asend kere all.Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratta eemaldamine ja
kahjustatud ratta pakiruumi
paigutamine
Varuratas asub põrandakatte all
varuratta hoidikus.
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Väljavõtmiseks: 1. Sulgege pehme katus ja tõmmake
pakiruumi eralduskardin sisse,
surudes seda kaarja ala juurest
üles ja ettepoole 3 71.
2. Eemaldage põrandakate.
3. Varuratas on kinnitatud
hoidikusse tiibmutriga. Keerake

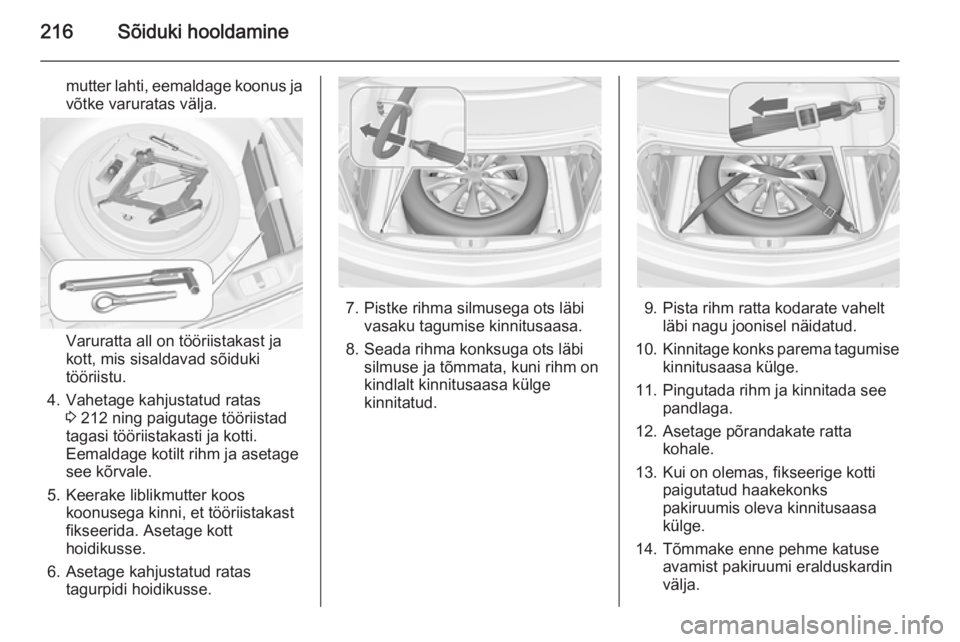

216Sõiduki hooldamine
mutter lahti, eemaldage koonus ja
võtke varuratas välja.
Varuratta all on tööriistakast ja
kott, mis sisaldavad sõiduki tööriistu.
4. Vahetage kahjustatud ratas 3 212 ning paigutage tööriistad
tagasi tööriistakasti ja kotti.
Eemaldage kotilt rihm ja asetage
see kõrvale.
5. Keerake liblikmutter koos koonusega kinni, et tööriistakast
fikseerida. Asetage kott
hoidikusse.
6. Asetage kahjustatud ratas tagurpidi hoidikusse.
7. Pistke rihma silmusega ots läbivasaku tagumise kinnitusaasa.
8. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.9. Pista rihm ratta kodarate vahelt läbi nagu joonisel näidatud.
10. Kinnitage konks parema tagumise
kinnitusaasa külge.
11. Pingutada rihm ja kinnitada see pandlaga.
12. Asetage põrandakate ratta kohale.
13. Kui on olemas, fikseerige kotti paigutatud haakekonks
pakiruumis oleva kinnitusaasa
külge.
14. Tõmmake enne pehme katuse avamist pakiruumi eralduskardinvälja.

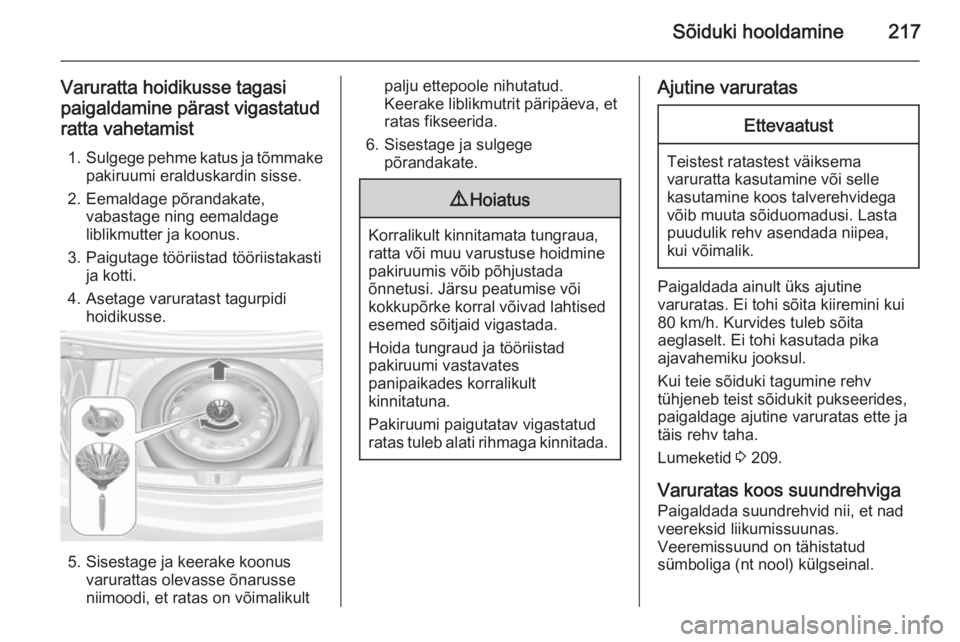

Sõiduki hooldamine217
Varuratta hoidikusse tagasi
paigaldamine pärast vigastatud ratta vahetamist
1. Sulgege pehme katus ja tõmmake
pakiruumi eralduskardin sisse.
2. Eemaldage põrandakate, vabastage ning eemaldage
liblikmutter ja koonus.
3. Paigutage tööriistad tööriistakasti ja kotti.
4. Asetage varuratast tagurpidi hoidikusse.
5. Sisestage ja keerake koonusvarurattas olevasse õnarusse
niimoodi, et ratas on võimalikult
palju ettepoole nihutatud.
Keerake liblikmutrit päripäeva, et
ratas fikseerida.
6. Sisestage ja sulgege põrandakate.9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungraud ja tööriistad
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.
Ajutine varuratasEttevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.
Kui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 209.
Varuratas koos suundrehviga
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.

218Sõiduki hooldamine

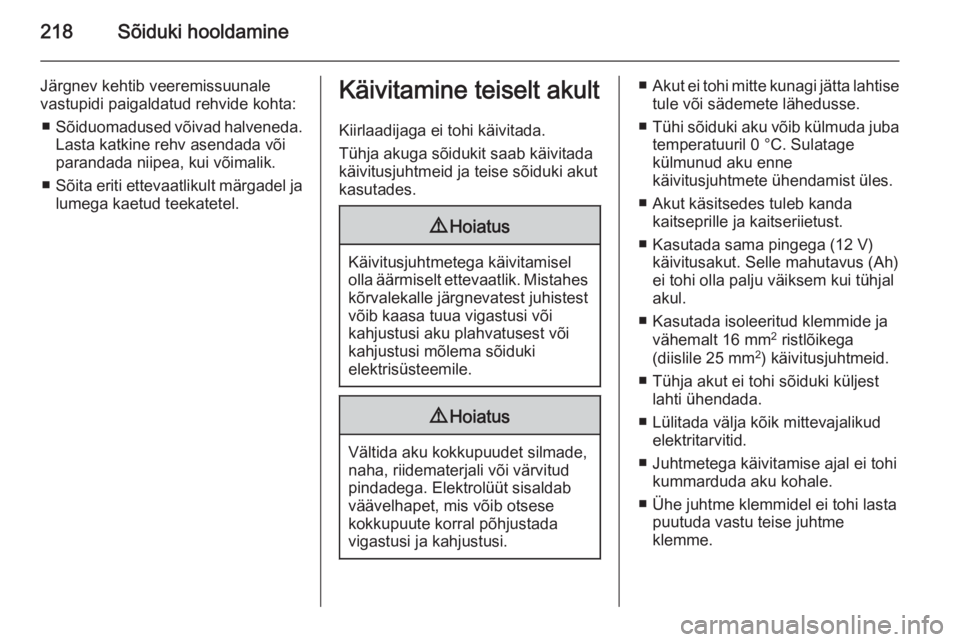

Järgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
■ Sõiduomadused võivad halveneda.
Lasta katkine rehv asendada või
parandada niipea, kui võimalik.
■ Sõita eriti ettevaatlikult märgadel ja
lumega kaetud teekatetel.Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
■ Akut ei tohi mitte kunagi jätta lahtise
tule või sädemete lähedusse.
■ Tühi sõiduki aku võib külmuda juba
temperatuuril 0 °C. Sulatage
külmunud aku enne
käivitusjuhtmete ühendamist üles.
■ Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
■ Kasutada sama pingega (12 V) käivitusakut. Selle mahutavus (Ah)
ei tohi olla palju väiksem kui tühjal
akul.
■ Kasutada isoleeritud klemmide ja vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
) käivitusjuhtmeid.
■ Tühja akut ei tohi sõiduki küljest lahti ühendada.
■ Lülitada välja kõik mittevajalikud elektritarvitid.
■ Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
■ Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.
