Sõiduki hooldamine189Halogeen-esilaternad
Bihalogeen-esituled (1) ühe lambiga
lähi- ja kaugtuledeks.
Külg- ja päevasõidutuled (2) .
Lähi/kaugtuled (1)
1. Keerata katet (1) vastupäeva ja
eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

190Sõiduki hooldamine
Külg- ja päevasõidutuled (2)
1. Vabastamiseks keeratalambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Kohanduvad esituled9 Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Seda ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Eesmiste suunatulede ja
kurvitulede lampe võib vahetada.
Külgtuled/päevasõidutuled on
konstrueeritud valgusdioodidena ja
neid ei saa vahetada.

Sõiduki hooldamine191
Kurvivalgustus
1. Keerata katet vastupäeva jaeemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp juhtme pistiku küljest lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Udutuled
Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.

192Sõiduki hooldamine
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
Eesmised suunatuled
1. Keerake katet (1) vastupäeva ja eemaldage.
2. Illustratsioonil on näidatudhalogeen-esilaternatega
versioon.
Illustratsioonil on näidatud
kohanduvate esilaternatega
versioon.
Keerake lambipesa vastupäeva
selle vabastamiseks ja
eemaldamiseks peegeldist.
3. Keerake lamp vastupäeva lambipesast välja.
4. Sisestage lambipessa uus lamp, keerates päripäeva.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

Sõiduki hooldamine193Tagatuled
1. Avage ja eemaldage pakiruumikaane sisekate, vabastades selle
kruvi mündi abil.
2. Piduri-, taga- ja udutuledes on kasutusel valgusdioodid (LED-id)
ja neid ei saa vahetada.
Eemaldage lambipesa, pöörates
seda vastupäeva.
Suunatuled ( 1)
Tagurdustuled ( 2)
3. Eemaldage ja vahetage lamp.
4. Sisestage lambihoidik tagalaternasse ja pöörake seda
päripäeva.
5. Sulgege kate, sisestades esmalt fiksaatorid. Lukustage kate,
pöörates kruvi mündi abil
päripäeva.
Lisatuled pakiruumi kaane
raamis
1. Avage pakiruumi kaas.

194Sõiduki hooldamine
2. Vabastada külgmise ehispaneelikate ja eemaldada.
3. Eemaldage lambipesa, pööratesseda vastupäeva.
Suunatuled ( 1)
Tagatuled ( 2)
4. Eemaldage ja vahetage lamp.
5. Sisestage lambipesa laternasse ja pöörake seda päripäeva.
6. Kinnitage külgmine ehispaneel.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.

Sõiduki hooldamine195
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.

196Sõiduki hooldamine
4.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled Salongivalgusti,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada

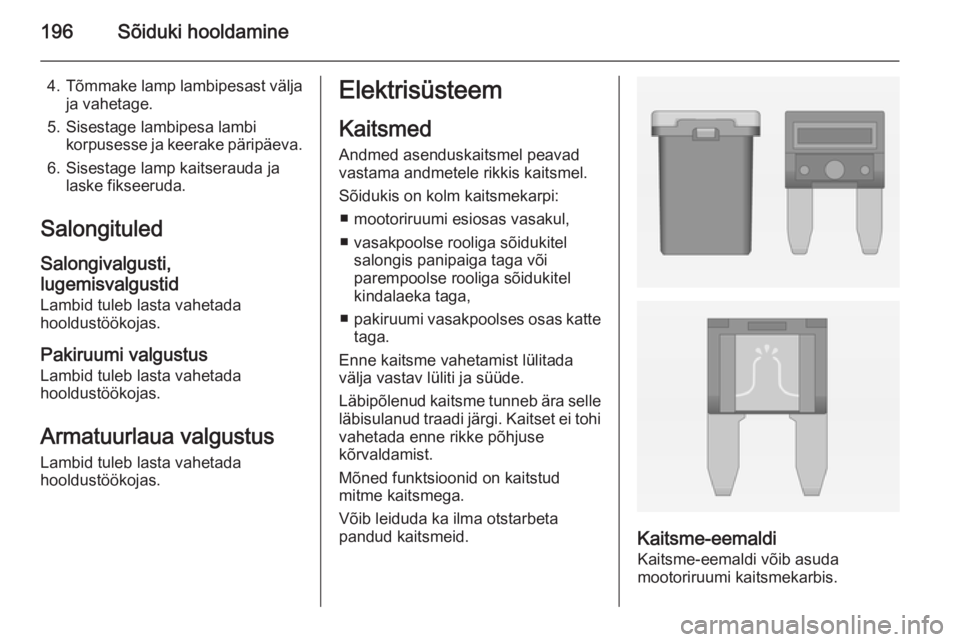

hooldustöökojas.Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul,
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga,
■ pakiruumi vasakpoolses osas katte
taga.
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

Sõiduki hooldamine197
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

198Sõiduki hooldamine

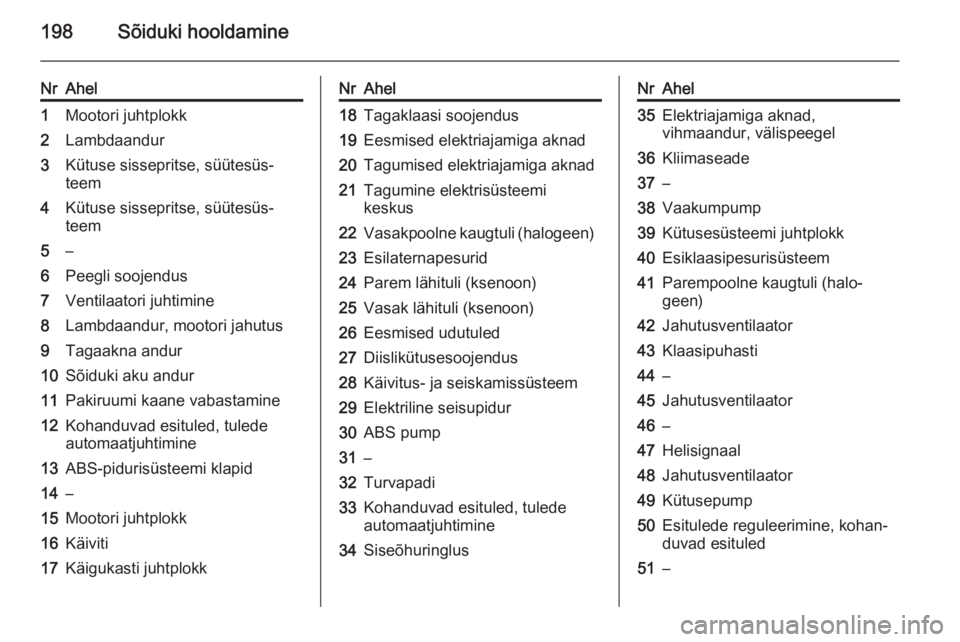

NrAhel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse, süütesüs‐
teem4Kütuse sissepritse, süütesüs‐
teem5–6Peegli soojendus7Ventilaatori juhtimine8Lambdaandur, mootori jahutus9Tagaakna andur10Sõiduki aku andur11Pakiruumi kaane vabastamine12Kohanduvad esituled, tulede
automaatjuhtimine13ABS-pidurisüsteemi klapid14–15Mootori juhtplokk16Käiviti17Käigukasti juhtplokkNrAhel18Tagaklaasi soojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrisüsteemi
keskus22Vasakpoolne kaugtuli (halogeen)23Esilaternapesurid24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Käivitus- ja seiskamissüsteem29Elektriline seisupidur30ABS pump31–32Turvapadi33Kohanduvad esituled, tulede
automaatjuhtimine34SiseõhuringlusNrAhel35Elektriajamiga aknad,
vihmaandur, välispeegel36Kliimaseade37–38Vaakumpump39Kütusesüsteemi juhtplokk40Esiklaasipesurisüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Klaasipuhasti44–45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine, kohan‐
duvad esituled51–
