32Anahtar, Kapılar ve CamlarCamlarÖn cam
Isıyı yansıtan ön cam
Isıyı yansıtan ön camda güneş
ışınımını yansıtan bir kaplama
mevcuttur. Ayrıca veri sinyalleri,
örneğin ücretli geçiş terminallerinin
sinyalleri, de yansıyabilir.
Ön camdaki işaretli alanlar kaplama
ile kaplanmış değildir. Elektronik veri
kaydı ve ücret ödeme cihazları bu
alanlara takılmalıdır. Aksi takdirde
veri kayıt hataları oluşabilir.
Ön cam çıkartmaları
Ücretli yol veya benzeri çıkartmaları
ön camda dikiz aynası yakınlarına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Elektrik kumandalı camlar9 Uyarı
Elektronik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken aralarına bir
şey sıkışmadığından emin olun.
Kontak anahtarı 1 veya 2 (kontak
açık) 3 136 konumundayken
çalıştırılabilir.
Korunan güç kapalı 3 136.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar bastırılması veya çekilmesi:
cam emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.

42Anahtar, Kapılar ve Camlar
16. Açılır kumaş tavanın germekemerini ( 2) her iki tarafta kaldırın.
Yaklaşık yarım kalkmış konuma
kadar yavaşça iterek açılır kumaş
tavanı kaldırın, ardından kapalı
konumuna kaymasına izin verin.
17. Açılır kumaş tavanın germe kemerini ( 2) indirin.
Not
Araç, bu konumda, açılır kumaş tavan revizyonu için atölyeye
sürülebilir. Açılır kumaş tavan
tamamen su geçirmez değildir ve
arkada mandallanmamalıdır.
Açılır kumaş tavanı tamamen
mandallamak için aşağıdaki adımı
uygulayın.
18. Germe kemerinin her iki tarafını sıkı bir şekilde aşağı bastırın.
Eşzamanlı olarak bir tornavidayla
ipi çapraz bir şekilde yavaşça ve
kesintisiz öne doğru ilmikten
çekin. Mümkünse diğer elinizle
kendinizi kapı çerçevesinden
destekleyin. Açılır kumaş tavanı
arkada mandallamak için bu
işlemi her iki tarafta yapın.
Son adımdan sonra, bagaj kapağı
yeniden açılabilir. İpleri atölyeniz
tarafından çıkarılmasını sağlayın.
Açılır kumaş tavan sabit iplerle
açılmayabilir.
Rüzgar deflektörü
Arka koltuk sırtlıklarının arkasındaki
bir çantada iki adet rüzgar deflektörü
vardır. Arka sırtlıkları aşağı katlayın
3 73, Velcro tespit elemanlarını
açın ve çantayı girintiden çıkarın.
■ Küçük rüzgar deflektörü, arka koltuk başlıkları arasına
yerleştirilebilir.
■ Büyük rüzgar deflektörü, ön koltukların arkasına yerleştirilebilir.

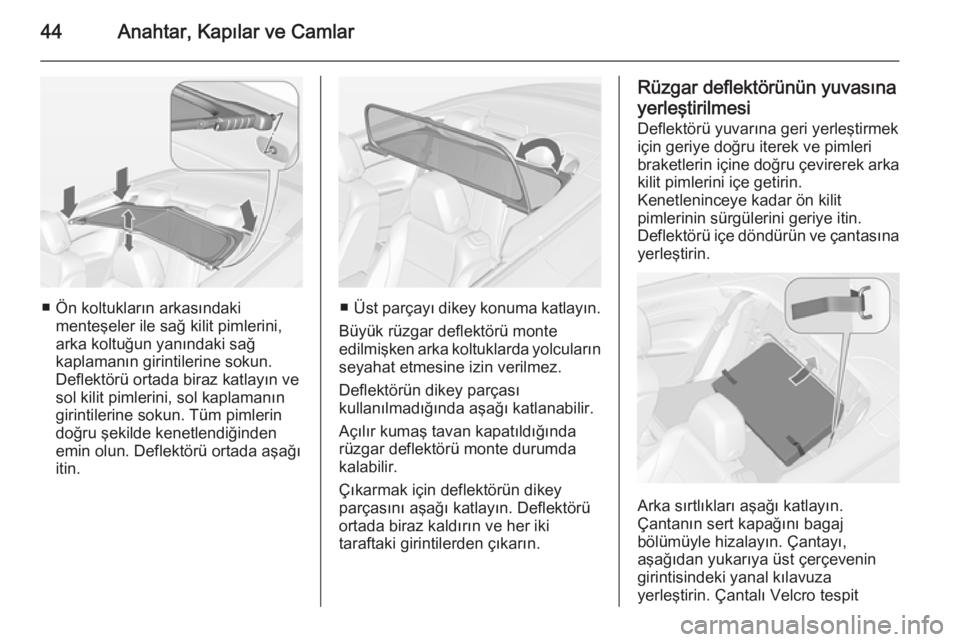

44Anahtar, Kapılar ve Camlar
■ Ön koltukların arkasındakimenteşeler ile sağ kilit pimlerini,
arka koltuğun yanındaki sağ
kaplamanın girintilerine sokun.
Deflektörü ortada biraz katlayın ve sol kilit pimlerini, sol kaplamanın
girintilerine sokun. Tüm pimlerin
doğru şekilde kenetlendiğinden
emin olun. Deflektörü ortada aşağı
itin.■ Üst parçayı dikey konuma katlayın.
Büyük rüzgar deflektörü monte
edilmişken arka koltuklarda yolcuların seyahat etmesine izin verilmez.
Deflektörün dikey parçası
kullanılmadığında aşağı katlanabilir.
Açılır kumaş tavan kapatıldığında
rüzgar deflektörü monte durumda
kalabilir.
Çıkarmak için deflektörün dikey parçasını aşağı katlayın. Deflektörü
ortada biraz kaldırın ve her iki
taraftaki girintilerden çıkarın.
Rüzgar deflektörünün yuvasına
yerleştirilmesi Deflektörü yuvarına geri yerleştirmek
için geriye doğru iterek ve pimleri
braketlerin içine doğru çevirerek arka
kilit pimlerini içe getirin.
Kenetleninceye kadar ön kilit
pimlerinin sürgülerini geriye itin.
Deflektörü içe döndürün ve çantasına
yerleştirin.
Arka sırtlıkları aşağı katlayın.
Çantanın sert kapağını bagaj
bölümüyle hizalayın. Çantayı,
aşağıdan yukarıya üst çerçevenin
girintisindeki yanal kılavuza
yerleştirin. Çantalı Velcro tespit

64Koltuklar, Güvenlik Sistemleri9Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Kontrol göstergesi V kontak
açıldıktan sonra yaklaşık 60 saniye
yanarsa, ön yolcu hava yastığı
sistemi bir çarpışma esnasında açılır.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Değişiklikleri ancak araç hareketsiz
ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 92.Çocuk emniyet sistemi
Aracınıza uygun olarak tasarlanmış
ocuk emniyet sistemlerini
kullanmanızı tavsiye ederiz:
■ Grup 0, Grup 0+
OPEL Bebek beşiği, ISOFIX bazı
ile veya olmadan, 13 kg'a kadar
çocuklar için
■ Grup I
OPEL Duo, Britax Römer King,
9 kg ile 18 kg arasındaki çocuklar
için
■ Grup II, Grup III
OPEL Kid, OPEL Kidfix, 15 kg ile
36 kg arasındaki çocuklar için
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım kılavuzuna uyun.
Yerel ve ulusal kurallara ve
düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin
ön koltuklarda kullanılmasına
müsaade edilmez.

Koltuklar, Güvenlik Sistemleri69ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Araca özgü ISOFIX çocukemniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 66.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 42 ve gerekirse arka koltuk
başlığını çıkarın 3 66.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta arka sırtlıkların arkasında iki
adet sabitleme halkası mevcuttur.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
ISOFIX montaja ek olarak
Top-Tether kayışı arka koltukların
arka tarafındaki Top-Tether
sabitleme halkalarına tespit edin.
Arka koltuk sırtlıklarının katlanması
3 73.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 42 ve gerekirse arka koltuk
başlığını çıkarın 3 66.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 66.

Eşya saklama ve bagaj bölümleri75Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Arka koltukların arkasındaki geçme
kanat
Bagaj bölümünde uzun nesneleri
taşımak için bagaj bölümü ile araç iç
kısmı arasındaki geçme kanat
açılabilir:
■ Takılan büyük rüzgar deflektörünü veya arka koltukların arkasındaki
istifli rüzgar deflektörlerini içeren çantayı çıkarın 3 42.
■ Açılır kumaş tavanı kapatın 3 35.
■ Bagaj bölümü ayırıcısını yukarıda ilmik alanında içe doğru itin 3 73.
■ Kanadı yukarı doğru yatay konuma
döndürerek geçme kısmı açın.
Kanat, bir Velcro tespit elemanı ile açık veya kapalı konumda
sabitlenir.
■ Bagaj bölümündeki p açma
şalterlerini çekerek arka sırtlıkları
aşağı katlayın.
■ Geçme kısmı kapatmak için kanadı
aşağı doğru döndürün ve Velcrotespit elemanı ile dikey konumda
sabitleyin.
Açılır kumaş tavanı açmak için, ilmiği aşağı arkaya doğru çekerek bagaj
bölümü ayırıcısını dışa katlayın.
Geçme kanat dikey konumda
kapatılmalıdır.

94Göstergeler ve kumanda birimleriVites yükseltmeYakıt tasarrufu sebepleriyle vites büyütme tavsiye edildiğinde
[ sembol olarak gösterilir veya
Sürücü Bilgi Sisteminde (Driver
Information Center) tam sayfa olarak
açılır.
EcoFlex sürüş asistanı 3 97.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 138.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir
servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Yanması durumunda
Sistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir. Sürüşe devam edilebilir. Sistem çalışmadığında. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik denge kontrolü 3 151,
Çekiş kontrol sistemi 3 150.
Çekiş kontrol sistemi
kapalı Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.

Göstergeler ve kumanda birimleri97Sis farıKontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 119.
Arka sis lambası Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 120.
Hız Sabitleme Sistemi
(Cruise control)
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa
Hız Sabitleme Sistemi aktif.
Cruise control 3 154.
Önde araç tespit edildi Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Önden çarpışma alarmı 3 157.Kapı açık
h , bir kapı veya bagaj kapağı
açıldığında Sürücü Bilgi Sisteminde (Driver Information Center) sembol
olarak gösterilir.Bilgi ekranı
Sürücü bilgi sistemi Sürücü Bilgi Sistemi (DIC) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Aşağıdaki ana menüler Ekranda
gösterilebilir ve dönüş sinyal
kolundaki MENU düğmesine basarak
seçilebilir. Menü sembolleri ekranın
üst satırında gösterilir:
■ Araç Bilgileri Menüsü X
■ Sürüş/Yakıt Bilgileri Menüsü W
■ ECO Bilgi Menüsü s

Göstergeler ve kumanda birimleri99
■Kalan Yağ Ömrü : motor yağının ve
filtresinin ne zaman değiştirilmesi gerektiğini gösterir 3 88
■ Hız Uyarısı : ayarlanmış olan hızın
aşılması durumunda uyarı sesi
etkinleştirilir
■ Trafik işareti asistanı : güncel yol
bölümünde tespit edilen trafik
işaretlerini gösterir 3 171
■ Takip Mesaf. : önde giden araca
olan mesafeyi gösterir 3 159
Sürüş/Yakıt Bilgileri
Menüsü W
W öğesini seçmek için MENU
düğmesine basın.
Bir sayfayı seçmek için ayar çarkını
çevirin:Sayfa 1:
■ Seyir kilometre sayacı 1
■ Ortalama tüketim 1
■ Ortalama Hız 1
Sayfa 2: ■ Seyir kilometre sayacı 2
■ Ortalama tüketim 2
■ Ortalama Hız 2

Göstergeler ve kumanda birimleri105Uyarı sesleriMotor çalıştırırken veya sürüşesnasında
Her seferinde sadece bir uyarı sesi
duyulur.
Emniyet kemerlerinin bağlanmadığını
bildiren uyarı sesi diğerlerine göre
daha önceliklidir.
■ Emniyet kemerinin takılmadığı uyarısı.
■ Sürüşe başlarken bir kapının veya bagaj kapağının tam olarak
kapanmadığı tespit edilirse.
■ Açılır kumaş tavan tamamen açılmamış veya kapanmamışsa.
■ Açılır kumaş tavan tamamen kapanmamışsa.
■ Açılır kumaş tavanı çalıştırırken bagaj bölümü ayırıcısı içe
katlanmışsa.
■ El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.
■ Açılır kumaş tavanı çalıştırırken belirli bir hız aşılmışsa.■ Programlanmış bir hız değeri veyahız sınırı aşıldığında.
■ Sürücü Bilgi Sisteminde bir uyarı mesajı görüntüleniyorsa.
■ Park asistanı bir nesne tespit ettiğinde.
■ Beklenmedik bir şerit değiştirme olursa.
■ Dizel partikül filtresi maksimum dolum seviyesine ulaştığında.
Araç park edildiğinde ve/veya
sürücü kapısı açıldığında ■ Kontak anahtarı kontak kilidi içindeyse.
■ Dış aydınlatma lambaları açık olduğunda.
Autostop esnasında ■ Sürücü kapısı açıldığında.
Pil gücü
Araç aküsünün gücü zayıfladığında,
Sürücü Bilgi Merkezinde bir uyarı
mesajı görünür.1. Derhal, güvenli bir sürüş için gerekli olmayan, örn. koltukısıtması, ısıtmalı arka cam veya
diğer ana tüketiciler gibi elektrik
tüketicilerini kapatın.
2. Aracı bir süre devamlı olarak sürerek veya bir araç aküsü şarj
cihazı kullanarak aküyü şarj edin.
Motor, gerilimde bir düşme olmadan
arka arkaya iki defa çalışabilirse,
uyarı mesajı silinir.
Araç aküsü şarj edilemiyorsa,
arızanın bir servis tarafından
giderilmesini sağlayın.
