OPEL CASCADA 2015 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz169
Poznámky
Pokud předjíždějící vozidlo jede
rychlostí minimálně o 10 km/h vyšší než je rychlost předjížděného
vozidla, symbol B v příslušném
vnějším zpětném zrcátku se
nerozsvítí.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat v nabídce Settings
(Nastavení) v informačním displeji,
přizpůsobení vozidla 3 106.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.

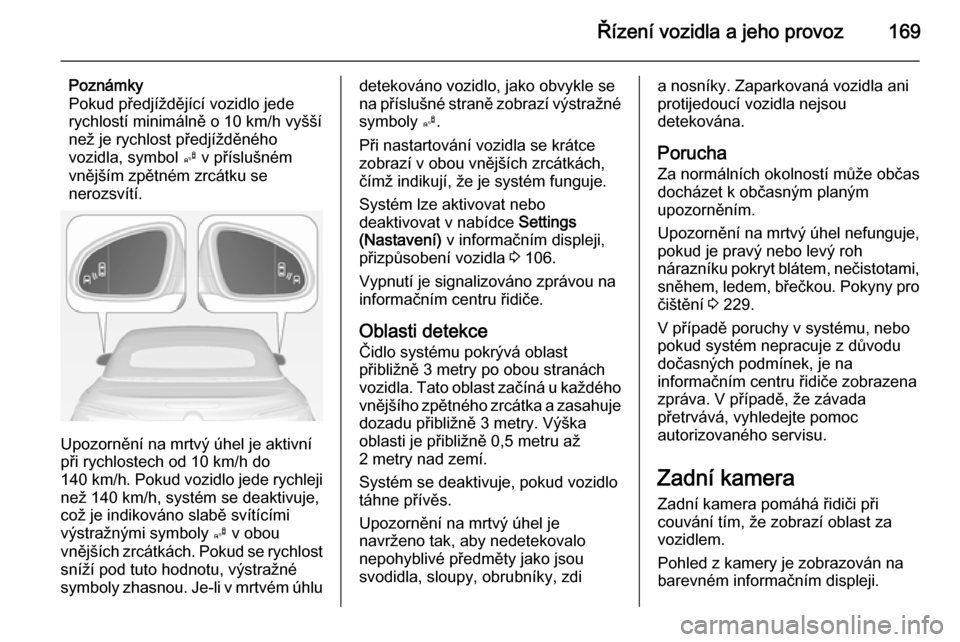

Oblasti detekce
Čidlo systému pokrývá oblast
přibližně 3 metry po obou stranách
vozidla. Tato oblast začíná u každého
vnějšího zpětného zrcátka a zasahuje dozadu přibližně 3 metry. Výška
oblasti je přibližně 0,5 metru až
2 metry nad zemí.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty jako jsou
svodidla, sloupy, obrubníky, zdia nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha
Za normálních okolností může občas
docházet k občasným planým
upozorněním.
Upozornění na mrtvý úhel nefunguje,
pokud je pravý nebo levý roh
nárazníku pokryt blátem, nečistotami,
sněhem, ledem, břečkou. Pokyny pro
čištění 3 229.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. V případě, že závada
přetrvává, vyhledejte pomoc
autorizovaného servisu.
Zadní kameraZadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Pohled z kamery je zobrazován na
barevném informačním displeji.

170Řízení vozidla a jeho provoz9Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontovaná mezi
svítilnami registrační značky, její
zorný úhel je 130°.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která
se zobrazuje na displeji, se liší od
skutečné vzdálenosti.

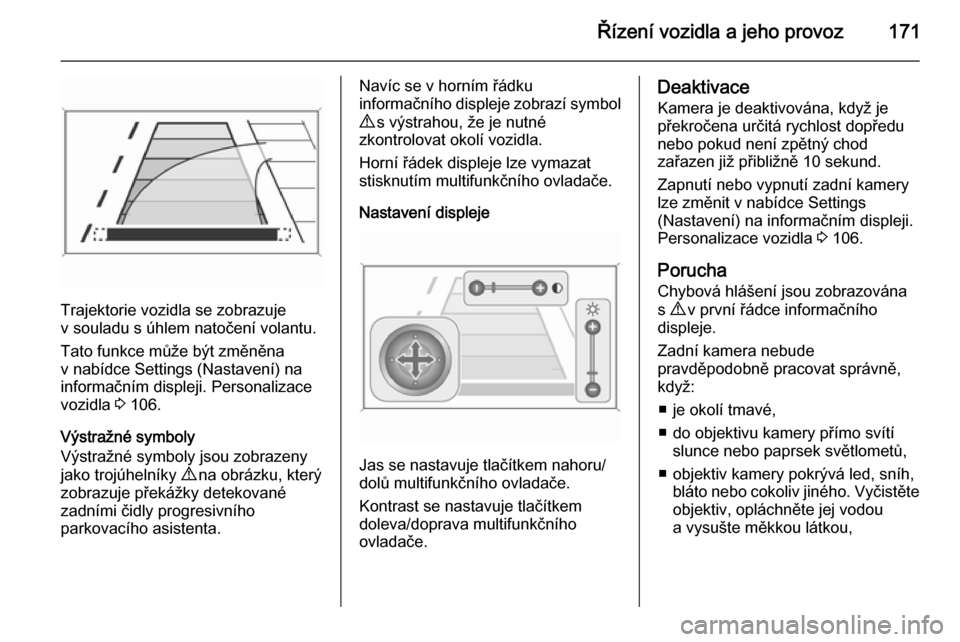

Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.

Řízení vozidla a jeho provoz171
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Tato funkce může být změněna
v nabídce Settings (Nastavení) na
informačním displeji. Personalizace
vozidla 3 106.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
zobrazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Navíc se v horním řádku
informačního displeje zobrazí symbol
9 s výstrahou, že je nutné
zkontrolovat okolí vozidla.
Horní řádek displeje lze vymazat
stisknutím multifunkčního ovladače.
Nastavení displeje
Jas se nastavuje tlačítkem nahoru/
dolů multifunkčního ovladače.
Kontrast se nastavuje tlačítkem
doleva/doprava multifunkčního
ovladače.
Deaktivace
Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Settings
(Nastavení) na informačním displeji.
Personalizace vozidla 3 106.
Porucha
Chybová hlášení jsou zobrazována s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
■ je okolí tmavé,
■ do objektivu kamery přímo svítí slunce nebo paprsek světlometů,
■ objektiv kamery pokrývá led, sníh, bláto nebo cokoliv jiného. Vyčistěteobjektiv, opláchněte jej vodou
a vysušte měkkou látkou,

172Řízení vozidla a jeho provoz
■ vozidlo mělo nehodu na zadníčásti,
■ dochází k extrémním změnám teploty.
Asistent dopravního
značení
Funkčnost
Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je na informačním centru řidiče.
Dopravní značky, které budou
zjištěny, jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ■ omezení rychlosti
■ zákaz předjíždění
■ ukončení rychlostního omezení
■ ukončení zákazu předjížděníSilniční značky
Začátek a konec:
■ dálnice
■ státní silnice
■ herní uliceDoplňkové značky ■ doplňkové rady pro dopravní značky
■ omezení tažení přívěsu
■ varování před vlhkostí
■ varování před ledem
■ směrové šipky
Značky pro omezení rychlosti jsou zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.

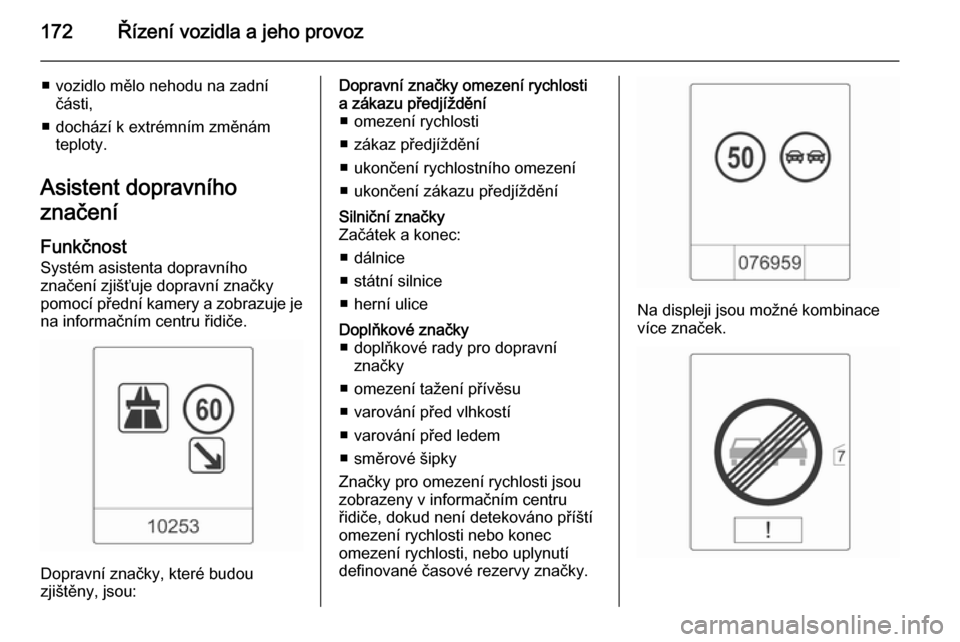

Na displeji jsou možné kombinace
více značek.

Řízení vozidla a jeho provoz173
Vykřičník v rámečku označuje, že
byla detekována doplňková značka, kterou však systém nerozpoznal.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Jakmile rychlost klesne pod hodnotu
55 km/h, displej se resetuje a vymaže
se obsah stránky pro dopravní
značky, například při vjezdu do
uzavřené osady. Bude zobrazeno
následující rozpoznané rychlostní
označení.

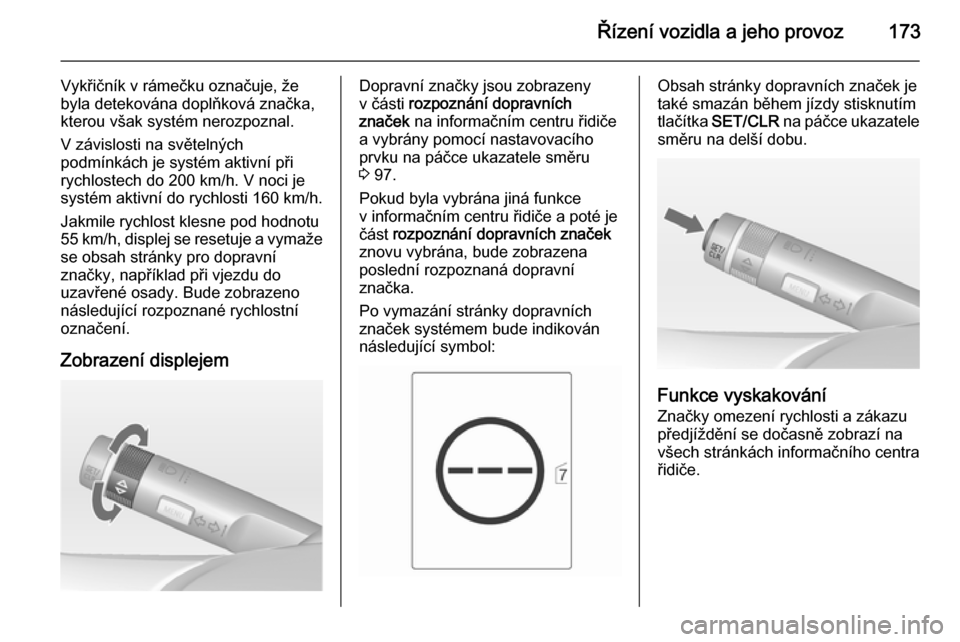

Zobrazení displejemDopravní značky jsou zobrazeny
v části rozpoznání dopravních
značek na informačním centru řidiče
a vybrány pomocí nastavovacího
prvku na páčce ukazatele směru
3 97.
Pokud byla vybrána jiná funkce
v informačním centru řidiče a poté je
část rozpoznání dopravních značek
znovu vybrána, bude zobrazena poslední rozpoznaná dopravní
značka.
Po vymazání stránky dopravních
značek systémem bude indikován
následující symbol:Obsah stránky dopravních značek je
také smazán během jízdy stisknutím
tlačítka SET/CLR na páčce ukazatele
směru na delší dobu.
Funkce vyskakování
Značky omezení rychlosti a zákazu
předjíždění se dočasně zobrazí na
všech stránkách informačního centra
řidiče.

174Řízení vozidla a jeho provoz
Vyskakovací funkcí lze deaktivovat
na stránce dopravních značek: na páčce ukazatelů směrů stiskněte
tlačítko SET/CLR .
Jakmile se zobrazí stránka
s nastavením, stisknutím tlačítka
Vyp se vyskakovací funkce
deaktivuje. Reaktivujte volbou Zap.
Při zapnutí zapalování je funkce
vyskakovacích oken vypnuta.
Vyskakující zobrazení se na
informačním centru řidiče zobrazí
přibližně na 8 sekund.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
■ není čistá oblast čelního skla, kde je umístěna přední kamera
■ dopravní značky jsou zcela či částečně zakryty nebo jsou obtížně
rozpoznatelné
■ jsou nepříznivé okolní podmínky, což je způsobeno např. hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny.
V tomto případě se na displeji
zobrazí Detekce dopr. znač.
nemožná kvůli počasí■ dopravní značky jsou nesprávně nainstalovány nebo jsou
poškozeny
■ dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen)Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.

Řízení vozidla a jeho provoz175Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Varování o opuštění
jízdního pruhu Systém varování o opuštění jízdního
pruhu sleduje, pomocí přední
kamery, značení jízdního pruhu, mezi
kterými vozidlo jede. Systém detekuje změny jízdního pruhu a varuje řidiče
v případě nezamýšlené změny
vizuálním a zvukovým signálem.
Kritéria pro detekci neúmyslné změny jízdního pruhu jsou následující:
■ žádné použití směrových ukazatelů
■ žádné použití brzdového pedálu
■ žádné aktivní ovládání pedálu akcelerace nebo zrychlování
■ žádné aktivní řízení vozidla
Pokud řidič tyto akce provádí, žádná
výstraha poskytnuta není.

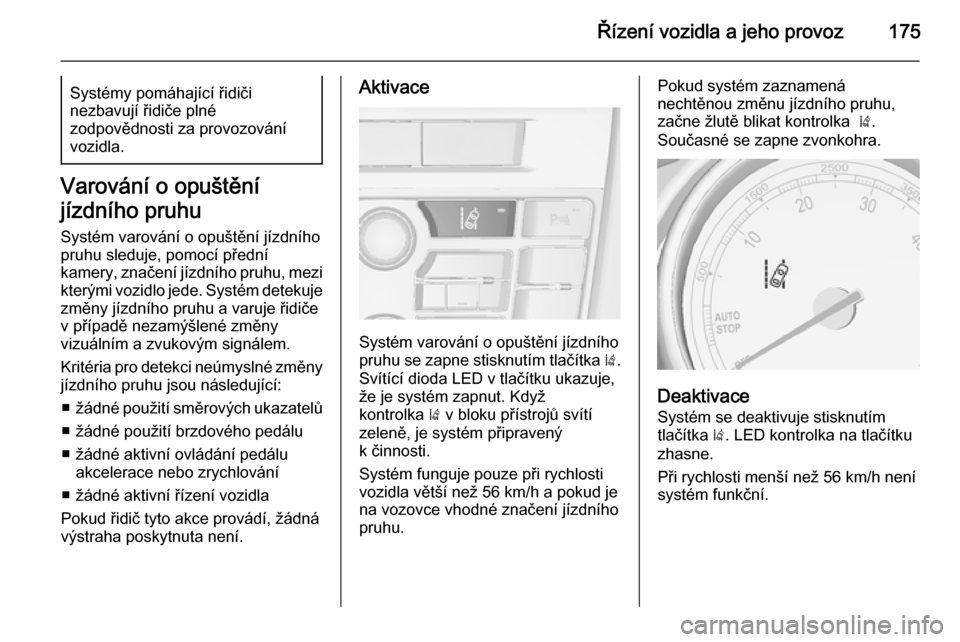

Aktivace
Systém varování o opuštění jízdního
pruhu se zapne stisknutím tlačítka ).
Svítící dioda LED v tlačítku ukazuje,
že je systém zapnut. Když
kontrolka ) v bloku přístrojů svítí
zeleně, je systém připravený
k činnosti.
Systém funguje pouze při rychlosti
vozidla větší než 56 km/h a pokud je
na vozovce vhodné značení jízdního
pruhu.
Pokud systém zaznamená
nechtěnou změnu jízdního pruhu,
začne žlutě blikat kontrolka ).
Současné se zapne zvonkohra.
Deaktivace
Systém se deaktivuje stisknutím
tlačítka ). LED kontrolka na tlačítku
zhasne.
Při rychlosti menší než 56 km/h není
systém funkční.

176Řízení vozidla a jeho provoz
Porucha
Systém varování o opuštění jízdního
pruhu nemusí správně fungovat,
když:
■ čelní sklo není čisté
■ jsou nepříznivé okolní podmínky, což je způsobeno hustým deštěm,
sněhem, přímým slunečním svitem nebo stíny
Systém nelze použít, pokud není
detekováno značení jízdních pruhů.Palivo
Palivo pro zážehové
motory Používejte pouze bezolovnaté palivo,
které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 nebo
podobné palivo.
Motor může spalovat palivo E10, které splňuje uvedené požadavky.
Palivo E10 obsahuje až 10 %
bioethanolu.
Používejte palivo s doporučeným
oktanovým číslem 3 240. Použití
paliva s příliš nízkým oktanovým číslem může snížit výkon a točivý
moment motoru a mírně zvýší
spotřebu paliva.Výstraha
Nepoužívejte palivo ani jiná aditiva do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
k poškození motoru, což může mít vliv na platnost záruky.
Výstraha
Použití paliva s příliš nízkým
oktanovým číslem může vést
k nekontrolovanému spalování
a poškození motoru.
Palivo pro vznětové motory
Používejte pouze motorovou naftu,
která splňuje normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s obsahem síry pod 50 ppm.

Řízení vozidla a jeho provoz177Výstraha
Při použití jiného paliva než paliva,které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru, což může mít vliv na
platnost záruky.
Nepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí
ředit palivy, která jsou určena pro
benzínové motory.
Doplňování paliva9 Nebezpečí
Před doplňováním paliva vypněte
motor a jakákoliv spalovací
nezávislá topení. Vypněte mobilní
telefony.
Při doplňování paliva dodržujte provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.

178Řízení vozidla a jeho provoz
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Uzávěr otevřete pomalým otáčením
doleva.Uzávěr hrdla palivové nádrže je
možné nasadit do držáku na dvířkách hrdla palivové nádrže.
Pro doplnění paliva zasuňte úplně
čerpací pistoli a zapněte ji.
Po automatickém vypnutí může být
doplněno max. dvěma dávkami
paliva.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením doprava
tak, aby zacvakl.
Zavřete klapku a zaklapněte ji.
Uzávěr palivové nádrže Používejte pouze originální víčka
palivové nádrže. Vozidla se
vznětovým motorem mají speciální
uzávěr palivové nádrže.
Spotřeba paliva - emise
CO 2
Spotřeba paliva (kombinovaná) je
v rozmezí od 7,2 do 5,2 l/100 km.
Emise CO 2 (kombinované) se
pohybují od 169 do 138 g/km.
Hodnoty platné pro váš konkrétní vůz
najdete v certifikátu shody EHS, který jste obdrželi se svým vozem, nebo
v jiném národním registračním
dokladu.
Všeobecné informace
Oficiální spotřeba paliva a konkrétní
hodnota emisí CO 2 platí pro základní
model EU se standardní výbavou.
