OPEL CASCADA 2015 Uporabniški priročnik

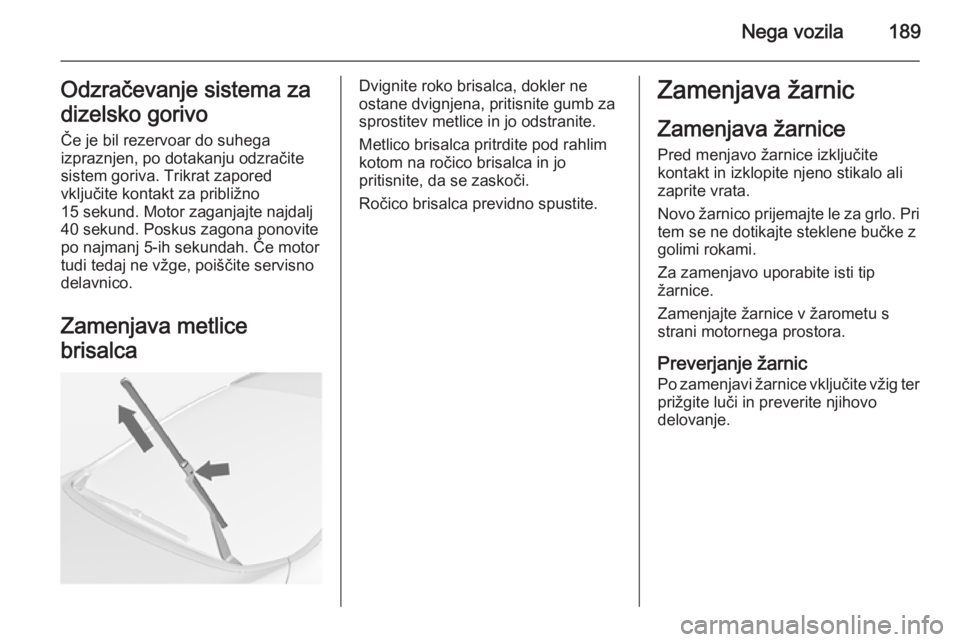

Nega vozila189Odzračevanje sistema za
dizelsko gorivo
Če je bil rezervoar do suhega
izpraznjen, po dotakanju odzračite
sistem goriva. Trikrat zapored
vključite kontakt za približno
15 sekund. Motor zaganjajte najdalj 40 sekund. Poskus zagona ponovite
po najmanj 5-ih sekundah. Če motor
tudi tedaj ne vžge, poiščite servisno
delavnico.
Zamenjava metlice
brisalcaDvignite roko brisalca, dokler ne
ostane dvignjena, pritisnite gumb za
sprostitev metlice in jo odstranite.
Metlico brisalca pritrdite pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.Zamenjava žarnic
Zamenjava žarnice Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic
Po zamenjavi žarnice vključite vžig ter prižgite luči in preverite njihovo
delovanje.

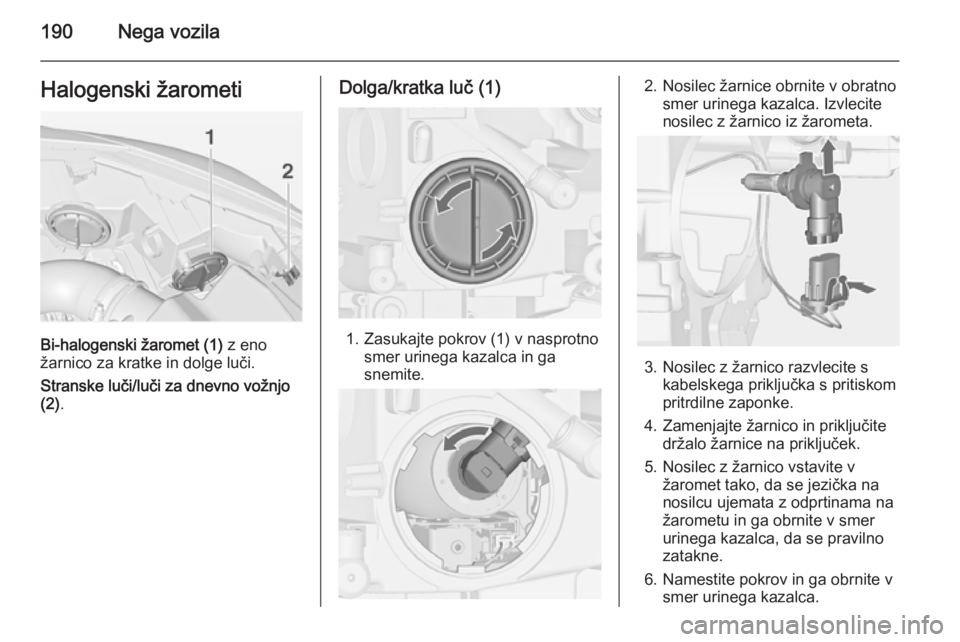

190Nega vozilaHalogenski žarometi
Bi-halogenski žaromet (1) z eno
žarnico za kratke in dolge luči.
Stranske luči/luči za dnevno vožnjo
(2) .
Dolga/kratka luč (1)
1. Zasukajte pokrov (1) v nasprotno
smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

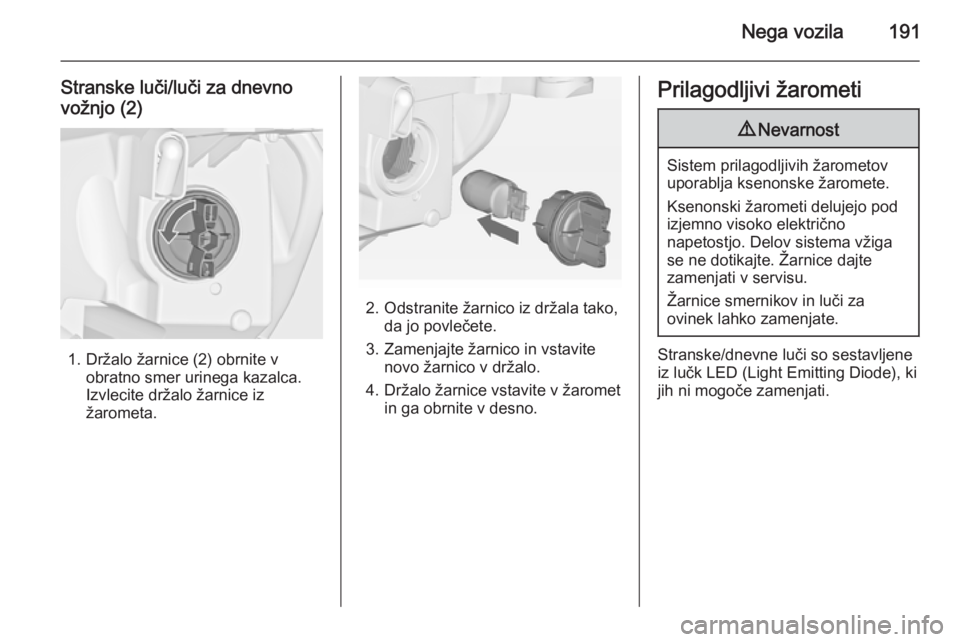

Nega vozila191
Stranske luči/luči za dnevno
vožnjo (2)
1. Držalo žarnice (2) obrnite v obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.
2. Odstranite žarnico iz držala tako, da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Prilagodljivi žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga
se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Žarnice smernikov in luči za
ovinek lahko zamenjate.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.

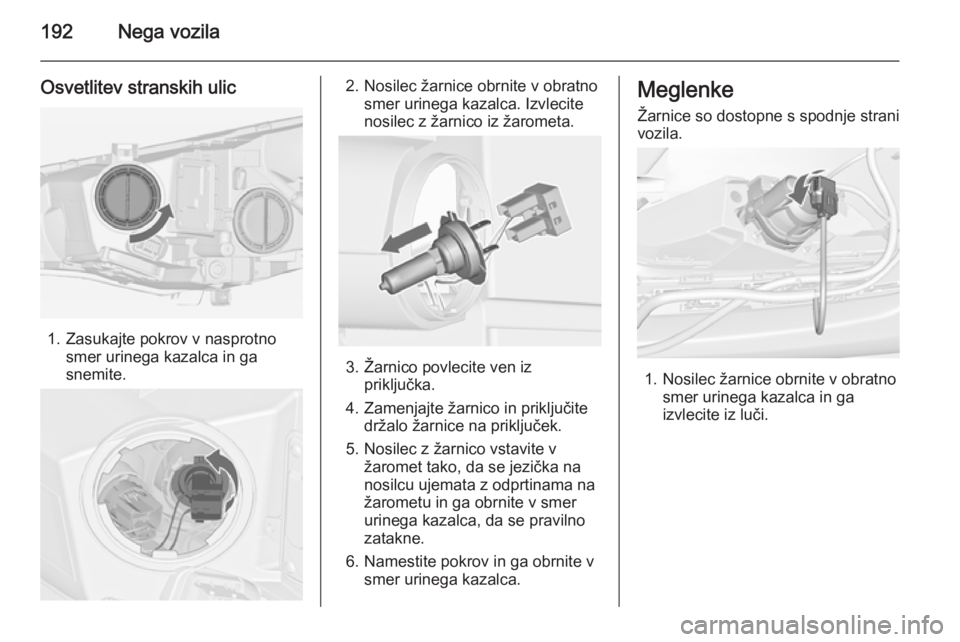

192Nega vozila
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.

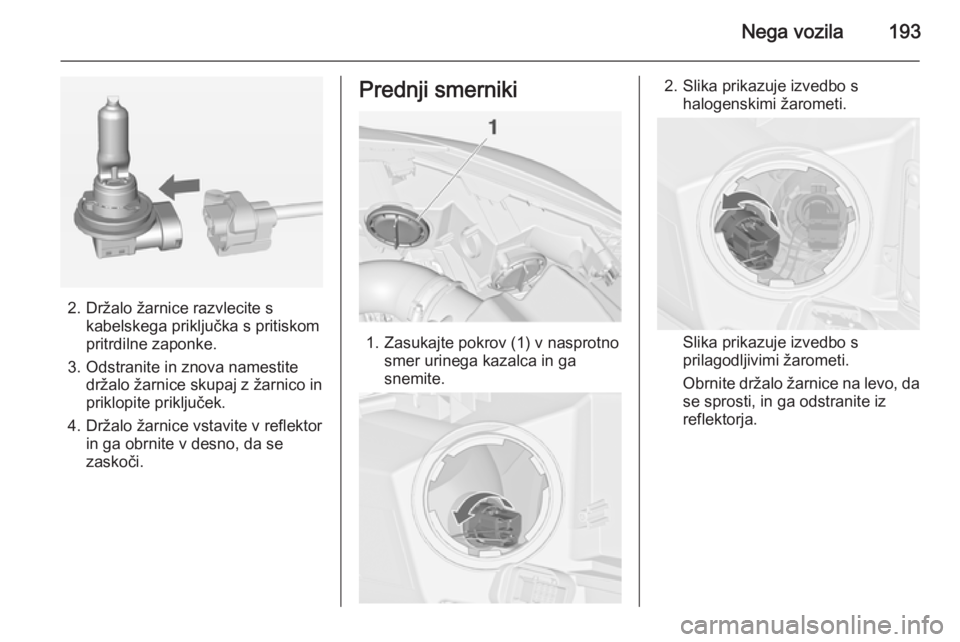

Nega vozila193
2. Držalo žarnice razvlecite skabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Prednji smerniki
1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.
2. Slika prikazuje izvedbo s halogenskimi žarometi.
Slika prikazuje izvedbo s
prilagodljivimi žarometi.
Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
reflektorja.

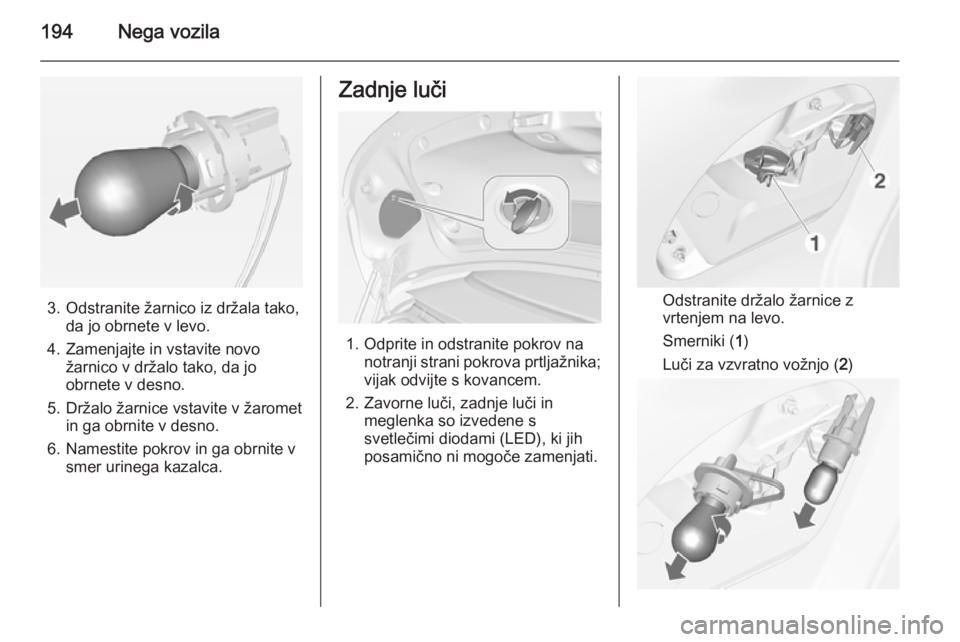

194Nega vozila
3. Odstranite žarnico iz držala tako,da jo obrnete v levo.
4. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Zadnje luči
1. Odprite in odstranite pokrov na notranji strani pokrova prtljažnika;vijak odvijte s kovancem.
2. Zavorne luči, zadnje luči in meglenka so izvedene s
svetlečimi diodami (LED), ki jih
posamično ni mogoče zamenjati.
Odstranite držalo žarnice z
vrtenjem na levo.
Smerniki ( 1)
Luči za vzvratno vožnjo ( 2)

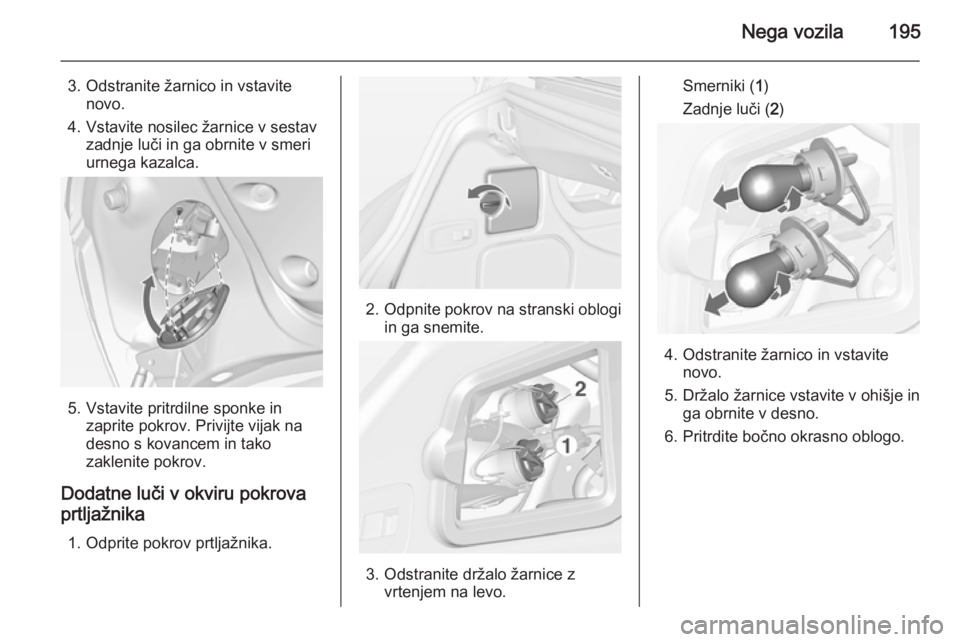

Nega vozila195
3. Odstranite žarnico in vstavitenovo.
4. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca.
5. Vstavite pritrdilne sponke in zaprite pokrov. Privijte vijak na
desno s kovancem in tako
zaklenite pokrov.
Dodatne luči v okviru pokrova
prtljažnika
1. Odprite pokrov prtljažnika.
2. Odpnite pokrov na stranski oblogi
in ga snemite.
3. Odstranite držalo žarnice z vrtenjem na levo.
Smerniki ( 1)
Zadnje luči ( 2)
4. Odstranite žarnico in vstavite
novo.
5. Držalo žarnice vstavite v ohišje in ga obrnite v desno.
6. Pritrdite bočno okrasno oblogo.

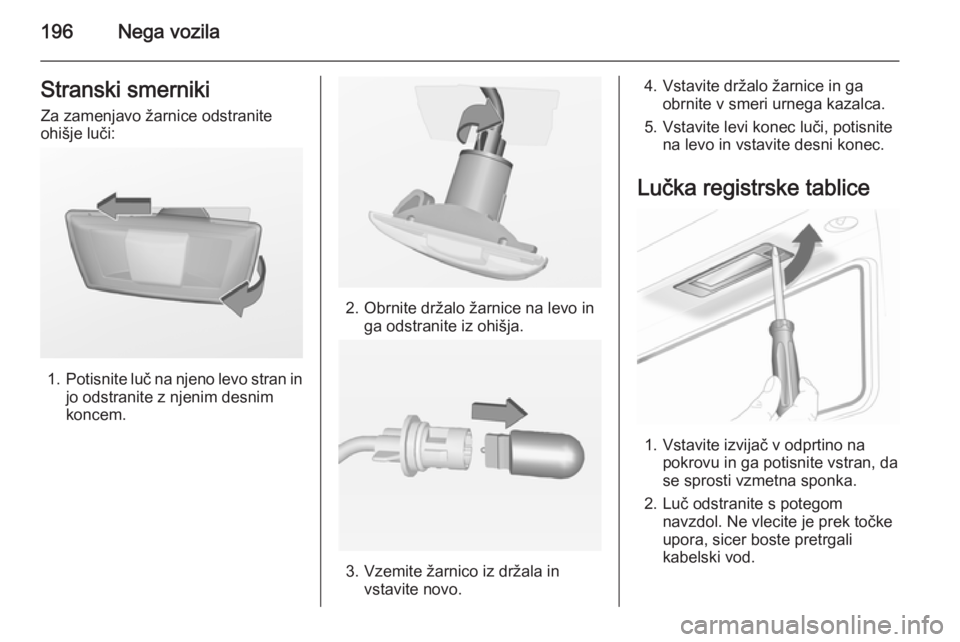

196Nega vozilaStranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.

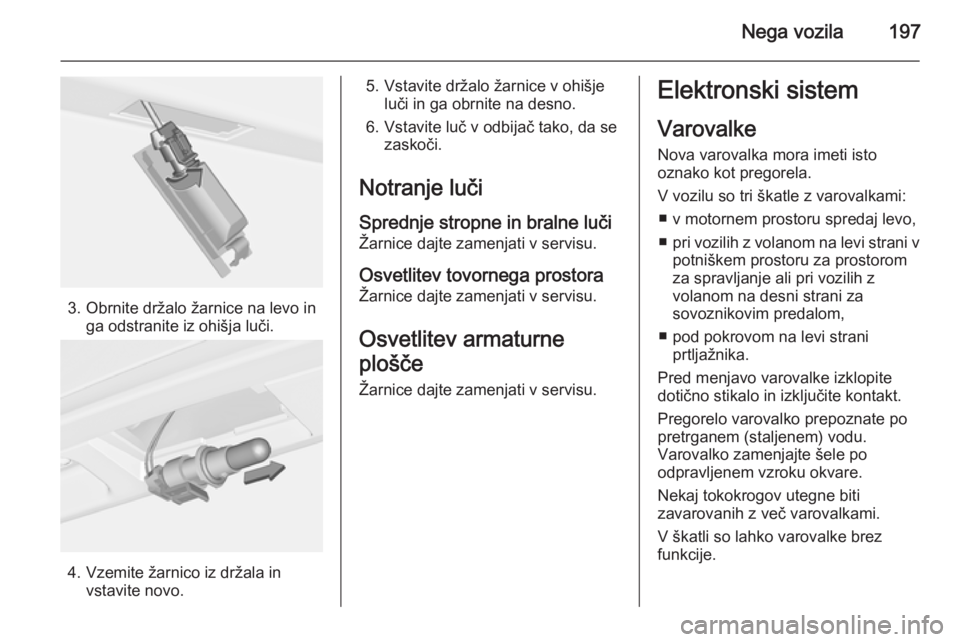

Nega vozila197
3. Obrnite držalo žarnice na levo inga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišjeluči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne
plošče Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostorom
za spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

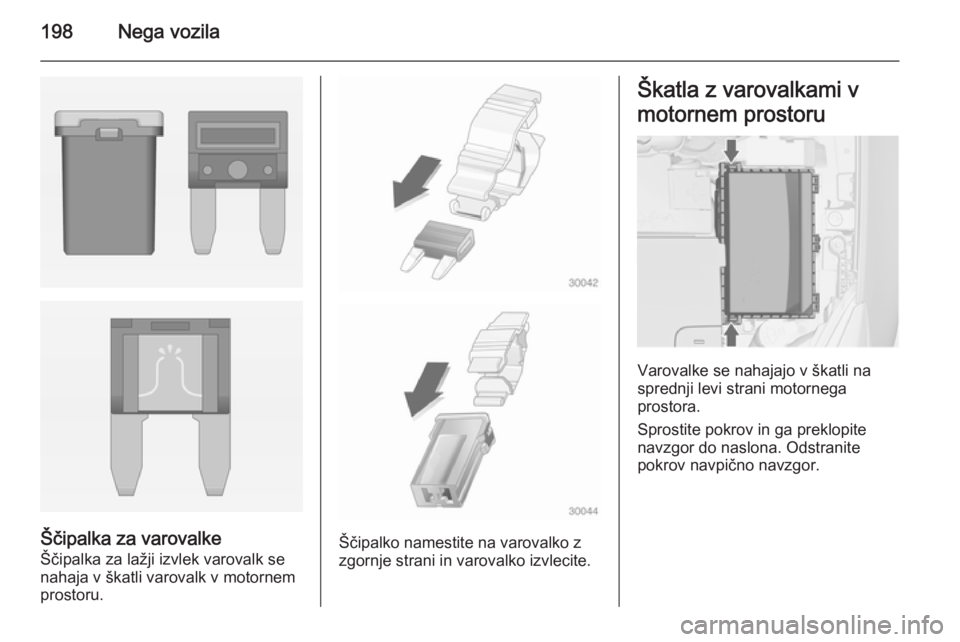

198Nega vozila
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
