Вождение и управление автомобилем189Особые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Систему помощи при парковке
можно активировать и деактиви‐
ровать, меняя настройки на бор‐
товом информационном дисплее.
Индивидуальная настройка авто‐
мобиля 3 117.
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство. Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐
ковки.
Примечание
После использования системы
упреждающей помощи при пар‐
ковке необходима ее калибровка.
Для оптимальной работы системы
помощи при парковке необходимо предварительно проехать не
меньше 35 км по маршруту, со‐
держащему несколько поворотов.Система
предупреждения о
препятствиях в боковых мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:

190Вождение и управление автомобилем■ Быстро приближающиеся ав‐томобили, находящиеся за
пределами боковых мертвых
зон.
■ Пешеходов, велосипедистов или животных.
Прежде чем перестроиться в другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним
ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐ лосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале не загорается.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 117.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны автомобиля. Эта зона начинается у наружного зеркала заднего вида и
уходит назад примерно на 3 метра .
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐
мобиль буксирует прицеп.

Вождение и управление автомобилем191
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или на‐
ледью. Инструкции по очистке
3 254.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
выводится сообщение. Если неис‐
правность не пропадает, обрати‐
тесь за помощью на станцию тех‐
обслуживания.Камера заднего вида
Камера заднего вида облегчает управление автомобилем при дви‐жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы

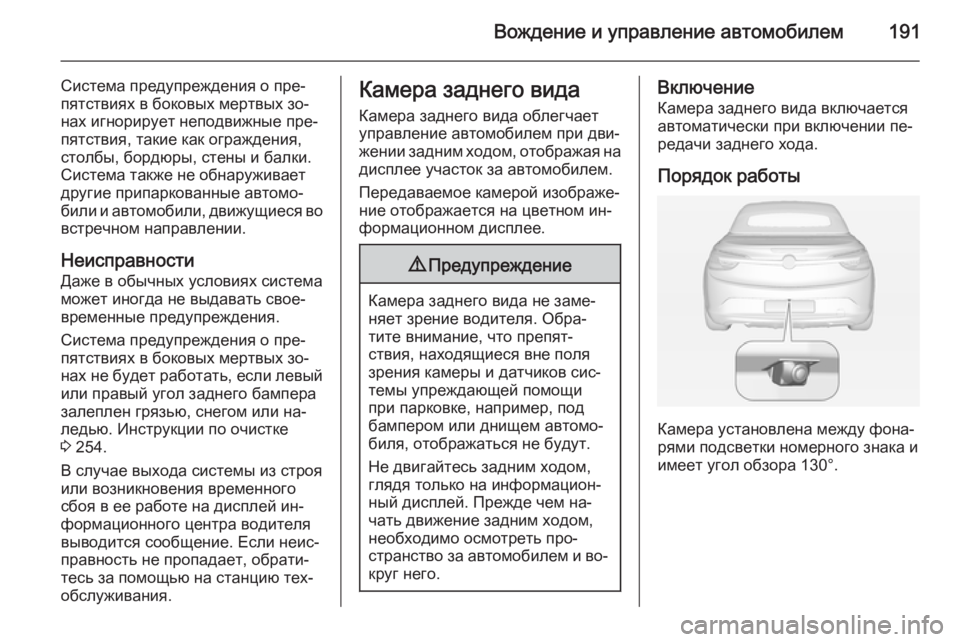

Камера установлена между фона‐
рями подсветки номерного знака и
имеет угол обзора 130°.

192Вождение и управление автомобилем
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля
3 117.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке ин‐
формационного дисплея появля‐
ется символ 9 с предупреждением
о необходимости осмотреть ок‐
рестности автомобиля.
Верхнюю строку дисплея можно
очистить, нажав на многофункцио‐
нальную ручку.
Настройки дисплея
Яркость можно регулировать кноп‐
ками со стрелками вверх/вниз на
многофункциональной ручке.

Вождение и управление автомобилем193
Контрастность регулируется кноп‐
ками со стрелками влево/вправо на многофункциональной ручке.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активацию и отключение камеры
заднего вида можно настроить в
меню Настройки информацион‐
ного дисплея. Сохранение индиви‐
дуальных настроек 3 117.
Неисправности
Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ территория вокруг автомобиля плохо освещена,
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
гого автомобиля,
■ объектив камеры обледенел, за‐ бился снегом или грязью. Очи‐
стите объектив, промойте его во‐
дой и вытрите мягкой тканью,
■ задняя часть автомобиля была повреждена в результате ДТП,
■ наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгон

194Вождение и управление автомобилем
Дорожные знаки
Начало и окончание:
■ скоростная автомагистраль
■ федеральные автомагистрали
■ улицы с пешеходным движениемЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.

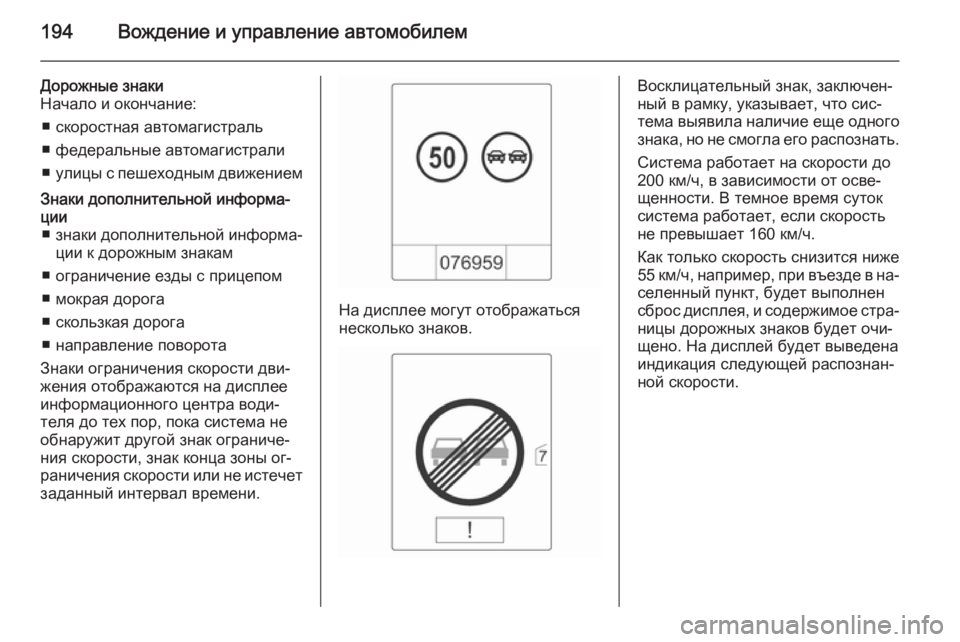

На дисплее могут отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость снизится ниже
55 км/ч, например , при въезде в на‐
селенный пункт, будет выполнен сброс дисплея, и содержимое стра‐
ницы дорожных знаков будет очи‐
щено. На дисплей будет выведена
индикация следующей распознан‐
ной скорости.

Вождение и управление автомобилем195
Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателей пово‐
рота 3 107.
При выборе другой функции меню
информационного центра води‐
теля, после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐ наруженный дорожный знак.
После очистки страницы дорожных
знаков системой отображается следующий значок:
Очистить содержимое страницы
системы распознавания дорожных
знаков во время движения можно также нажав и удерживая кнопку
SET/CLR на рычаге указателей по‐
ворота.
Функция всплывающих
сообщений На каждой странице меню инфор‐
мационного центра водителя ото‐
бражаются всплывающие окна ог‐
раничений скорости и запрещаю‐
щих знаков.

196Вождение и управление автомобилем
Функцию всплывающих сообщений
можно отключить на странице па‐
раметров системы распознавания
дорожных знаков, нажав кнопку
SET/CLR на подрулевом переклю‐
чателе указателей поворота.После того как на экране отобра‐
зится страница настроек, выберите Выкл , чтобы отключить функцию
всплывающих сообщений. Чтобы
снова включить эту функцию, вы‐
берите On. При включении зажига‐
ния функция всплывающих сооб‐
щений отключается.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐ формационного центра водителя
составляет около 8 секунд.
Неисправности
Система обнаружения дорожныхзнаков может работать непра‐
вильно в следующих случаях:
■ загрязнена зона лобового стекла, у которой установлена
передняя видеокамера
■ дорожные знаки полностью или частично перекрыты или же их
трудно распознать
■ присутствуют неблагоприятные условия окружающей среды,
например, сильный дождь, снег, прямой солнечный свет или тени. В этом случае на дисплей выво‐
дится символ Чтение
дорож.знаков недоступно:
плохая погода
■ дорожные знаки неправильно ус‐
тановлены или повреждены
■ дорожные знаки не соответ‐ ствуют Венской конвенции о до‐
рожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen)

Вождение и управление автомобилем197Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.
Система
предупреждения о
выходе за пределы
полосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения
разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупрежда‐
ющих сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается на основании следующих крите‐
риев:
■ указатели поворотов не рабо‐ тают
■ педаль тормоза не нажата■ активные действия педалью ак‐ селератора или ускорение отсут‐ствуют
■ активные действия рулевым ко‐ лесом отсутствуют
Если водитель выполняет такие
действия, предупреждение не по‐
дается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием на кнопку ).
При этом включается светодиод подсветки кнопки. Включение

198Вождение и управление автомобилем
контрольного индикатора ) на па‐
нели приборов (светится зеленым)
говорит о готовности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐ чинает мигать. Одновременно по‐
дается звуковой сигнал.Выключение
Система отключается нажатием
кнопки ); при этом светодиод в
кнопке гаснет.
При скорости ниже 56 км/ч система
не работает.
Неисправности
Система предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
■ лобовое стекло загрязнено
■ присутствуют неблагоприятные условия окружающей среды, на‐
пример, сильный дождь, снег,
прямой солнечный свет или тени
Система не может работать, если
дорожная разметка не определ‐
яется.Топливо
Сорта топлива для
бензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 № 118 ред.№ 1076 от 30.12.2008) может при‐
вести к выходу двигателя из строя
и лишению гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом 3 267.
При эксплуатации на бензине со слишком низким октановым числом снижается мощность и крутящий
момент двигателя и немного воз‐
растает расход топлива.Внимание
Запрещается использовать топ‐ ливо и присадки к топливу, со‐
держащие металлы, например,
