OPEL CASCADA 2015 Руководство по информационно-развлекательной системе (in Russian)
Manufacturer: OPEL, Model Year: 2015, Model line: CASCADA, Model: OPEL CASCADA 2015Pages: 153, PDF Size: 2.41 MB

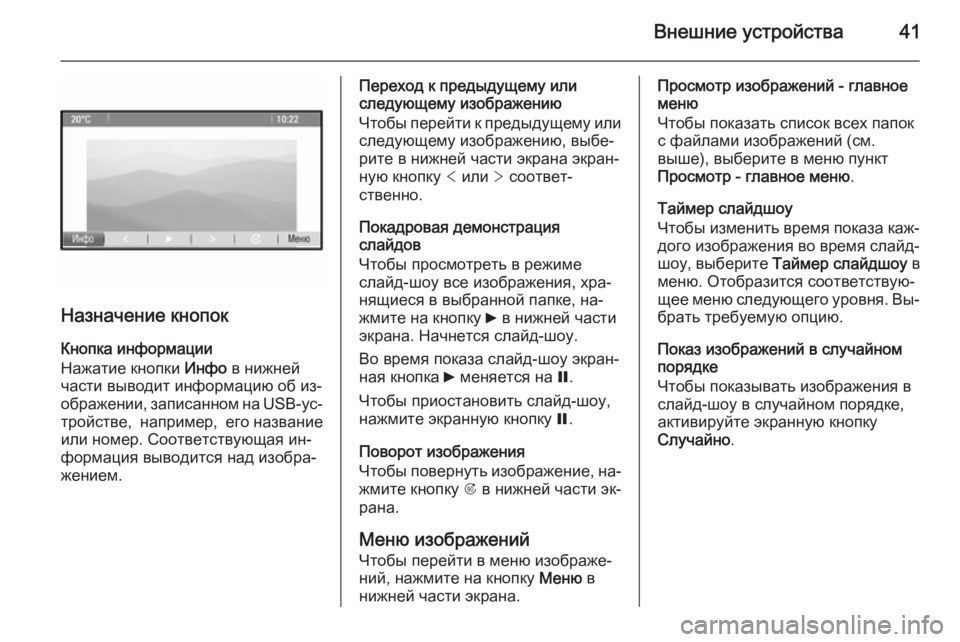

Page 41 of 153
Внешние устройства41
Назначение кнопок
Кнопка информации
Нажатие кнопки Инфо в нижней
части выводит информацию об из‐
ображении, записанном на USB- ус‐
тройстве, например, его название
или номер. Соответствующая ин‐
формация выводится над изобра‐
жением.
Переход к предыдущему или
следующему изображению
Чтобы перейти к предыдущему или следующему изображению, выбе‐
рите в нижней части экрана экран‐
ную кнопку < или > соответ‐
ственно.
Покадровая демонстрация
слайдов
Чтобы просмотреть в режиме
слайд-шоу все изображения, хра‐
нящиеся в выбранной папке, на‐
жмите на кнопку 6 в нижней части
экрана. Начнется слайд-шоу.
Во время показа слайд-шоу экран‐
ная кнопка 6 меняется на Q.
Чтобы приостановить слайд-шоу,
нажмите экранную кнопку Q.
Поворот изображения
Чтобы повернуть изображение, на‐ жмите кнопку R в нижней части эк‐
рана.
Меню изображений
Чтобы перейти в меню изображе‐
ний, нажмите на кнопку Меню в
нижней части экрана.Просмотр изображений - главное
меню
Чтобы показать список всех папок
с файлами изображений (см.
выше), выберите в меню пункт
Просмотр - главное меню .
Таймер слайдшоу
Чтобы изменить время показа каж‐ дого изображения во время слайд-
шоу, выберите Таймер слайдшоу в
меню. Отобразится соответствую‐
щее меню следующего уровня. Вы‐
брать требуемую опцию.
Показ изображений в случайном
порядке
Чтобы показывать изображения в
слайд-шоу в случайном порядке,
активируйте экранную кнопку
Случайно .

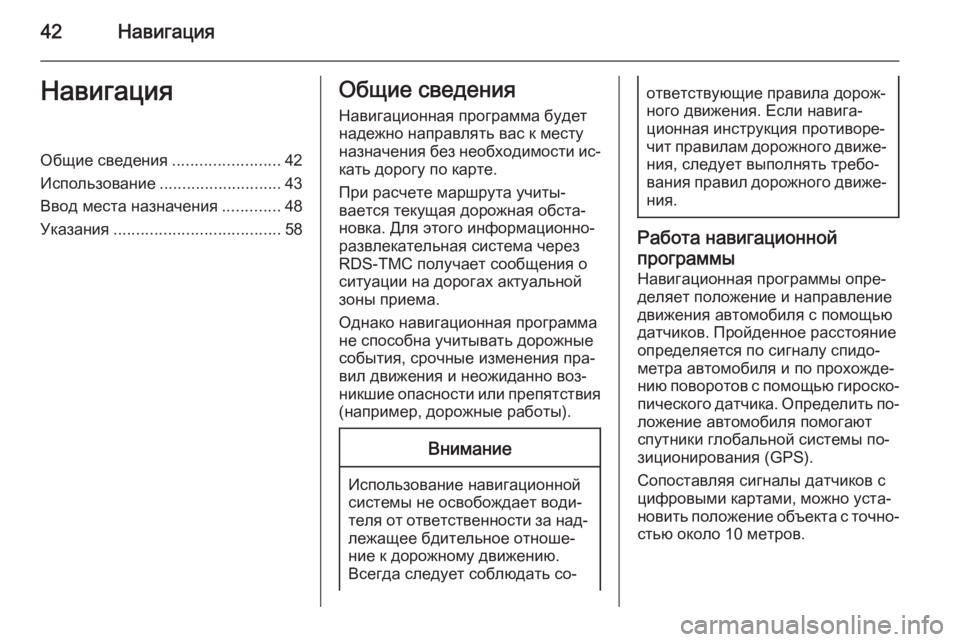

Page 42 of 153
42НавигацияНавигацияОбщие сведения........................42
Использование ........................... 43
Ввод места назначения .............48
Указания ..................................... 58Общие сведения
Навигационная программа будет
надежно направлять вас к месту
назначения без необходимости ис‐ кать дорогу по карте.
При расчете маршрута учиты‐
вается текущая дорожная обста‐
новка. Для этого информационно-
развлекательная система через
RDS-TMC получает сообщения о
ситуации на дорогах актуальной
зоны приема.
Однако навигационная программа
не способна учитывать дорожные
события, срочные изменения пра‐
вил движения и неожиданно воз‐
никшие опасности или препятствия (например, дорожные работы).Внимание
Использование навигационной
системы не освобождает води‐
теля от ответственности за над‐
лежащее бдительное отноше‐
ние к дорожному движению.
Всегда следует соблюдать со‐
ответствующие правила дорож‐
ного движения. Если навига‐
ционная инструкция противоре‐
чит правилам дорожного движе‐
ния, следует выполнять требо‐
вания правил дорожного движе‐
ния.
Работа навигационной
программы
Навигационная программы опре‐
деляет положение и направление
движения автомобиля с помощью
датчиков. Пройденное расстояние
определяется по сигналу спидо‐
метра автомобиля и по прохожде‐
нию поворотов с помощью гироско‐ пического датчика. Определить по‐ложение автомобиля помогают
спутники глобальной системы по‐
зиционирования (GPS).
Сопоставляя сигналы датчиков с
цифровыми картами, можно уста‐
новить положение объекта с точно‐
стью около 10 метров.
Page 43 of 153

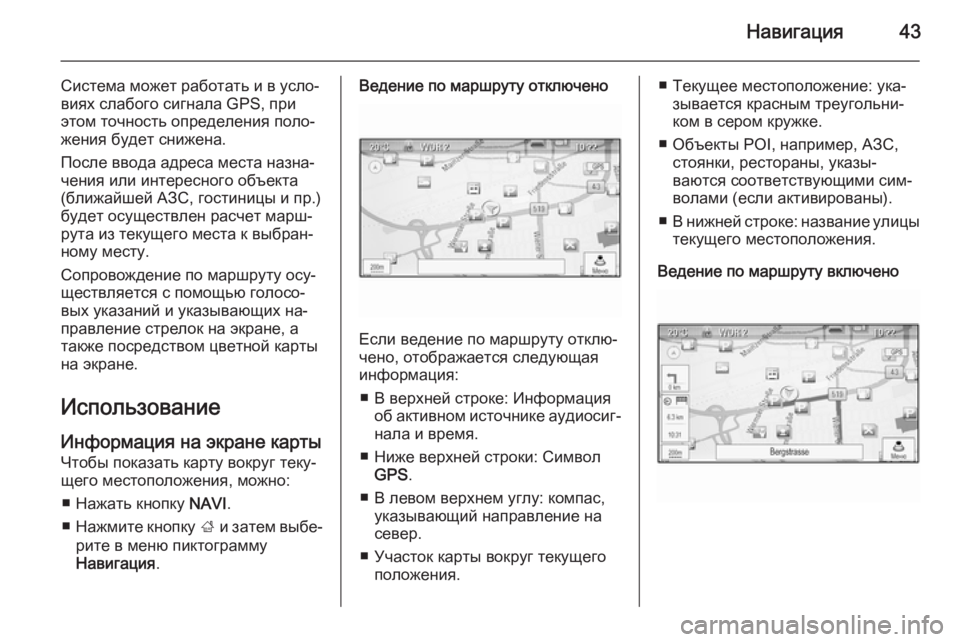

Навигация43
Система может работать и в усло‐
виях слабого сигнала GPS, при
этом точность определения поло‐
жения будет снижена.
После ввода адреса места назна‐
чения или интересного объекта
(ближайшей АЗС, гостиницы и пр.)
будет осуществлен расчет марш‐
рута из текущего места к выбран‐
ному месту.
Сопровождение по маршруту осу‐
ществляется с помощью голосо‐
вых указаний и указывающих на‐
правление стрелок на экране, а
также посредством цветной карты
на экране.
Использование
Информация на экране карты
Чтобы показать карту вокруг теку‐ щего местоположения, можно:
■ Нажать кнопку NAVI.
■ Нажмите кнопку ; и затем выбе‐
рите в меню пиктограмму
Навигация .Ведение по маршруту отключено
Если ведение по маршруту отклю‐
чено, отображается следующая
информация:
■ В верхней строке: Информация об активном источнике аудиосиг‐нала и время.
■ Ниже верхней строки: Символ GPS .
■ В левом верхнем углу: компас, указывающий направление на
север.
■ Участок карты вокруг текущего положения.
■ Текущее местоположение: ука‐ зывается красным треугольни‐
ком в сером кружке.
■ Объекты POI, например, АЗС, стоянки, рестораны, указы‐
ваются соответствующими сим‐
волами (если активированы).
■ В нижней строке: название улицы
текущего местоположения.
Ведение по маршруту включено
Page 44 of 153

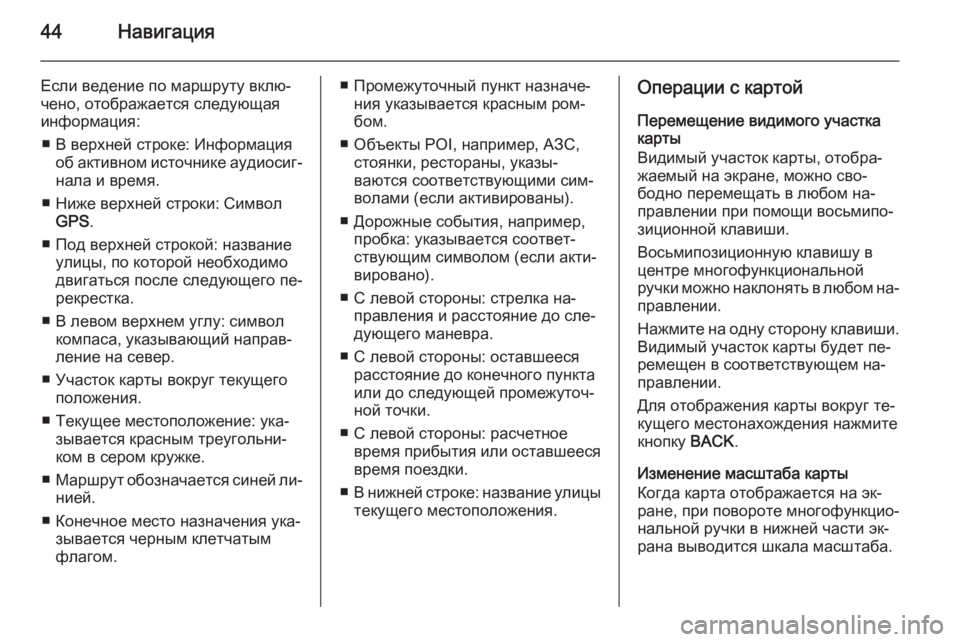

44Навигация
Если ведение по маршруту вклю‐
чено, отображается следующая
информация:
■ В верхней строке: Информация об активном источнике аудиосиг‐нала и время.
■ Ниже верхней строки: Символ GPS .
■ Под верхней строкой: название улицы, по которой необходимо
двигаться после следующего пе‐
рекрестка.
■ В левом верхнем углу: символ компаса, указывающий направ‐ление на север.
■ Участок карты вокруг текущего положения.
■ Текущее местоположение: ука‐ зывается красным треугольни‐ком в сером кружке.
■ Маршрут обозначается синей ли‐
нией.
■ Конечное место назначения ука‐ зывается черным клетчатым
флагом.■ Промежуточный пункт назначе‐ ния указывается красным ром‐
бом.
■ Объекты POI, например, АЗС, стоянки, рестораны, указы‐
ваются соответствующими сим‐
волами (если активированы).
■ Дорожные события, например, пробка: указывается соответ‐
ствующим символом (если акти‐
вировано).
■ С левой стороны: стрелка на‐ правления и расстояние до сле‐
дующего маневра.
■ С левой стороны: оставшееся расстояние до конечного пункта
или до следующей промежуточ‐
ной точки.
■ С левой стороны: расчетное время прибытия или оставшееся
время поездки.
■ В нижней строке: название улицы
текущего местоположения.Операции с картой
Перемещение видимого участка
карты
Видимый участок карты, отобра‐ жаемый на экране, можно сво‐
бодно перемещать в любом на‐
правлении при помощи восьмипо‐
зиционной клавиши.
Восьмипозиционную клавишу в
центре многофункциональной
ручки можно наклонять в любом на‐ правлении.
Нажмите на одну сторону клавиши.
Видимый участок карты будет пе‐
ремещен в соответствующем на‐
правлении.
Для отображения карты вокруг те‐
кущего местонахождения нажмите
кнопку BACK.
Изменение масштаба карты
Когда карта отображается на эк‐
ране, при повороте многофункцио‐
нальной ручки в нижней части эк‐
рана выводится шкала масштаба.
Page 45 of 153

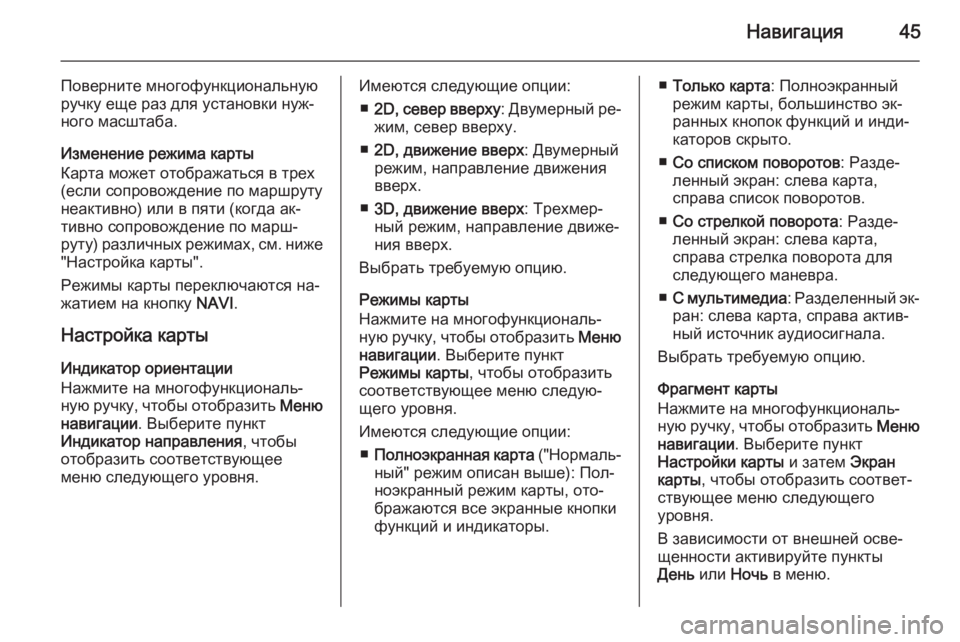

Навигация45
Поверните многофункциональную
ручку еще раз для установки нуж‐ ного масштаба.
Изменение режима карты
Карта может отображаться в трех
(если сопровождение по маршруту
неактивно) или в пяти (когда ак‐
тивно сопровождение по марш‐
руту) различных режимах, см. ниже "Настройка карты".
Режимы карты переключаются на‐
жатием на кнопку NAVI.
Настройка карты
Индикатор ориентации
Нажмите на многофункциональ‐
ную ручку, чтобы отобразить Меню
навигации . Выберите пункт
Индикатор направления , чтобы
отобразить соответствующее
меню следующего уровня.Имеются следующие опции:
■ 2D, север вверху : Двумерный ре‐
жим, север вверху.
■ 2D, движение вверх : Двумерный
режим, направление движения
вверх.
■ 3D, движение вверх : Трехмер‐
ный режим, направление движе‐ ния вверх.
Выбрать требуемую опцию.
Режимы карты
Нажмите на многофункциональ‐ ную ручку, чтобы отобразить Меню
навигации . Выберите пункт
Режимы карты , чтобы отобразить
соответствующее меню следую‐
щего уровня.
Имеются следующие опции: ■ Полноэкранная карта ("Нормаль‐
ный" режим описан выше): Пол‐
ноэкранный режим карты, ото‐
бражаются все экранные кнопки
функций и индикаторы.■ Только карта : Полноэкранный
режим карты, большинство эк‐ ранных кнопок функций и инди‐
каторов скрыто.
■ Со списком поворотов : Разде‐
ленный экран: слева карта,
справа список поворотов.
■ Со стрелкой поворота : Разде‐
ленный экран: слева карта,
справа стрелка поворота для
следующего маневра.
■ С мультимедиа : Разделенный эк‐
ран: слева карта, справа актив‐
ный источник аудиосигнала.
Выбрать требуемую опцию.
Фрагмент карты
Нажмите на многофункциональ‐
ную ручку, чтобы отобразить Меню
навигации . Выберите пункт
Настройки карты и затем Экран
карты , чтобы отобразить соответ‐
ствующее меню следующего
уровня.
В зависимости от внешней осве‐
щенности активируйте пункты
День или Ночь в меню.
Page 46 of 153

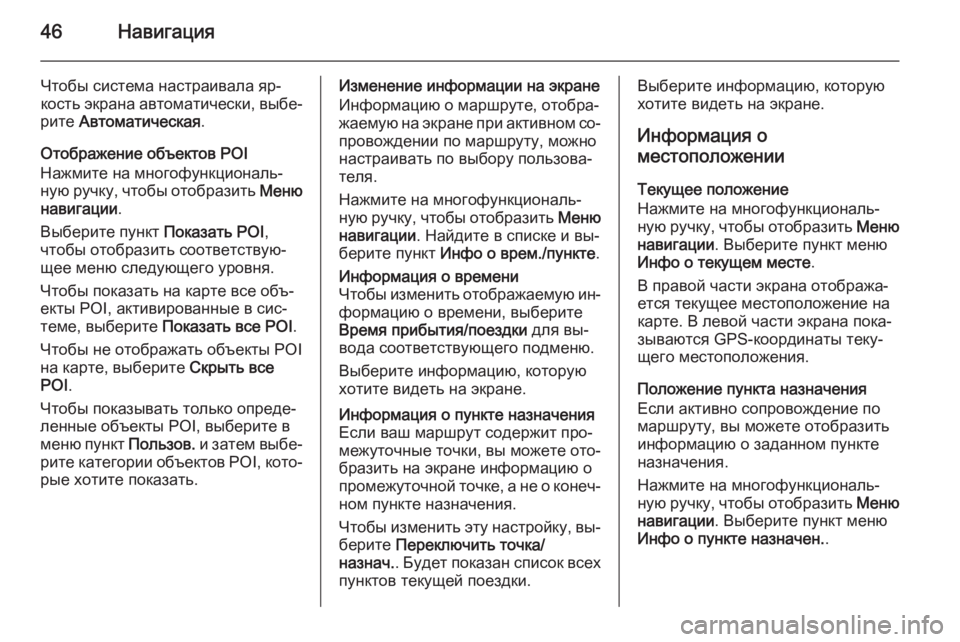

46Навигация
Чтобы система настраивала яр‐
кость экрана автоматически, выбе‐
рите Автоматическая .
Отображение объектов POI
Нажмите на многофункциональ‐ ную ручку, чтобы отобразить Меню
навигации .
Выберите пункт Показать POI,
чтобы отобразить соответствую‐
щее меню следующего уровня.
Чтобы показать на карте все объ‐
екты POI, активированные в сис‐
теме, выберите Показать все POI .
Чтобы не отображать объекты POI на карте, выберите Скрыть все
POI .
Чтобы показывать только опреде‐
ленные объекты POI, выберите в
меню пункт Пользов. и затем выбе‐
рите категории объектов POI, кото‐
рые хотите показать.Изменение информации на экране
Информацию о маршруте, отобра‐
жаемую на экране при активном со‐
провождении по маршруту, можно
настраивать по выбору пользова‐
теля.
Нажмите на многофункциональ‐ ную ручку, чтобы отобразить Меню
навигации . Найдите в списке и вы‐
берите пункт Инфо о врем./пункте .Информация о времени
Чтобы изменить отображаемую ин‐
формацию о времени, выберите
Время прибытия/поездки для вы‐
вода соответствующего подменю.
Выберите информацию, которую
хотите видеть на экране.Информация о пункте назначения Если ваш маршрут содержит про‐
межуточные точки, вы можете ото‐
бразить на экране информацию о
промежуточной точке, а не о конеч‐ ном пункте назначения.
Чтобы изменить эту настройку, вы‐
берите Переключить точка/
назнач. . Будет показан список всех
пунктов текущей поездки.Выберите информацию, которую
хотите видеть на экране.
Информация о
местоположении
Текущее положение
Нажмите на многофункциональ‐ ную ручку, чтобы отобразить Меню
навигации . Выберите пункт меню
Инфо о текущем месте .
В правой части экрана отобража‐
ется текущее местоположение на
карте. В левой части экрана пока‐
зываются GPS-координаты теку‐
щего местоположения.
Положение пункта назначения
Если активно сопровождение по
маршруту, вы можете отобразить
информацию о заданном пункте
назначения.
Нажмите на многофункциональ‐
ную ручку, чтобы отобразить Меню
навигации . Выберите пункт меню
Инфо о пункте назначен. .
Page 47 of 153

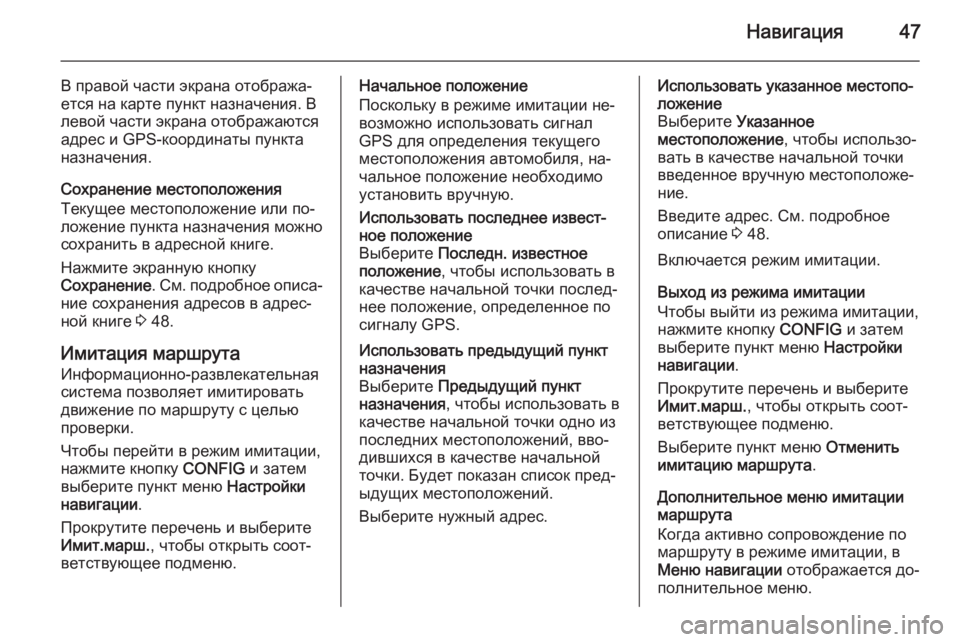

Навигация47
В правой части экрана отобража‐
ется на карте пункт назначения. В левой части экрана отображаютсяадрес и GPS-координаты пункта
назначения.
Сохранение местоположения
Текущее местоположение или по‐
ложение пункта назначения можно
сохранить в адресной книге.
Нажмите экранную кнопку
Сохранение . См. подробное описа‐
ние сохранения адресов в адрес‐
ной книге 3 48.
Имитация маршрута
Информационно-развлекательная
система позволяет имитировать
движение по маршруту с целью
проверки.
Чтобы перейти в режим имитации,
нажмите кнопку CONFIG и затем
выберите пункт меню Настройки
навигации .
Прокрутите перечень и выберите
Имит.марш. , чтобы открыть соот‐
ветствующее подменю.Начальное положение
Поскольку в режиме имитации не‐
возможно использовать сигнал
GPS для определения текущего
местоположения автомобиля, на‐
чальное положение необходимо
установить вручную.Использовать последнее извест‐
ное положение
Выберите Последн. известное
положение , чтобы использовать в
качестве начальной точки послед‐
нее положение, определенное по
сигналу GPS.Использовать предыдущий пункт назначения
Выберите Предыдущий пункт
назначения , чтобы использовать в
качестве начальной точки одно из последних местоположений, вво‐
дившихся в качестве начальной
точки. Будет показан список пред‐
ыдущих местоположений.
Выберите нужный адрес.Использовать указанное местопо‐
ложение
Выберите Указанное
местоположение , чтобы использо‐
вать в качестве начальной точки
введенное вручную местоположе‐
ние.
Введите адрес. См. подробное
описание 3 48.
Включается режим имитации.
Выход из режима имитации
Чтобы выйти из режима имитации,
нажмите кнопку CONFIG и затем
выберите пункт меню Настройки
навигации .
Прокрутите перечень и выберите
Имит.марш. , чтобы открыть соот‐
ветствующее подменю.
Выберите пункт меню Отменить
имитацию маршрута .
Дополнительное меню имитации
маршрута
Когда активно сопровождение по
маршруту в режиме имитации, в
Меню навигации отображается до‐
полнительное меню.
Page 48 of 153

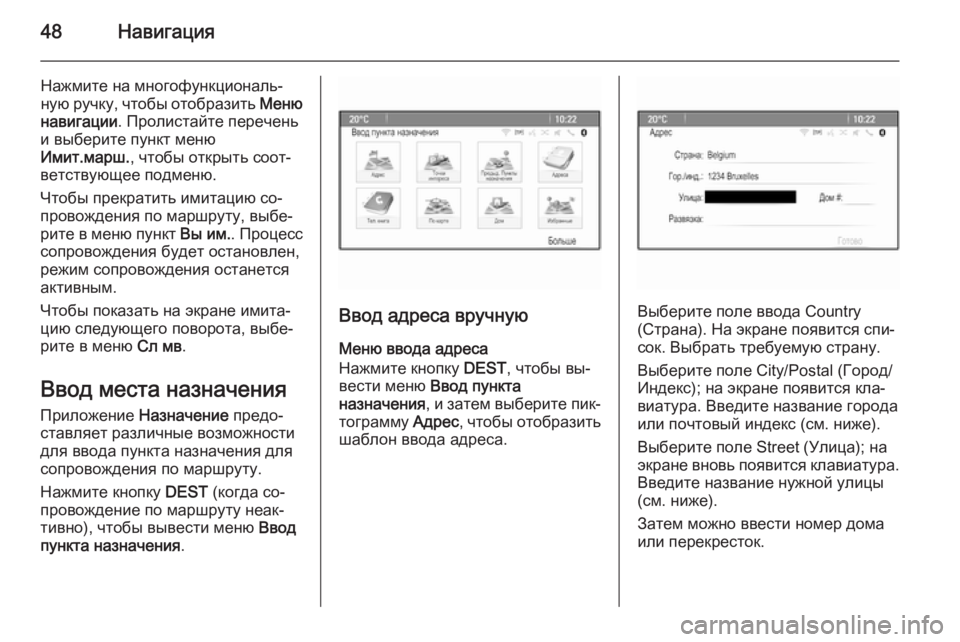

48Навигация
Нажмите на многофункциональ‐
ную ручку, чтобы отобразить Меню
навигации . Пролистайте перечень
и выберите пункт меню
Имит.марш. , чтобы открыть соот‐
ветствующее подменю.
Чтобы прекратить имитацию со‐ провождения по маршруту, выбе‐
рите в меню пункт Вы им.. Процесс
сопровождения будет остановлен,
режим сопровождения останется
активным.
Чтобы показать на экране имита‐
цию следующего поворота, выбе‐
рите в меню Сл мв.
Ввод места назначения
Приложение Назначение предо‐
ставляет различные возможности
для ввода пункта назначения для
сопровождения по маршруту.
Нажмите кнопку DEST (когда со‐
провождение по маршруту неак‐
тивно), чтобы вывести меню Ввод
пункта назначения .
Ввод адреса вручную
Меню ввода адреса
Нажмите кнопку DEST, чтобы вы‐
вести меню Ввод пункта
назначения , и затем выберите пик‐
тограмму Адрес, чтобы отобразить
шаблон ввода адреса.Выберите поле ввода Country
(Страна). На экране появится спи‐
сок. Выбрать требуемую страну.
Выберите поле City/Postal (Город/
Индекс); на экране появится кла‐
виатура. Введите название города
или почтовый индекс (см. ниже).
Выберите поле Street (Улица); на
экране вновь появится клавиатура.
Введите название нужной улицы
(см. ниже).
Затем можно ввести номер дома
или перекресток.
Page 49 of 153
Навигация49
Выберите поле House number (Но‐мер дома) или Junction (Перекре‐
сток). На экране вновь появится клавиатура. Введите номер или на‐ звание улицы (см. ниже).
Примечание
Если в базе данных системы ука‐
занный номер дома отсутствует,
для расчета маршрута будет ис‐
пользован ближайший к нему но‐
мер дома.
Если необходимо, подтвердите
введенные данные.
Отображается меню подтвержде‐
ния. Выберите элемент меню
Начать ведение для запуска сопро‐
вождения по маршруту.
Клавиатура
Вид клавиатуры может меняться в
зависимости от выбранной функ‐
ции.
Чтобы изменить раскладку буквен‐
ной клавиатуры, нажмите на эк‐
ране кнопку ABC слева от клавиа‐
туры. Буквы будут показаны в ал‐
фавитном порядке.
Чтобы ввести несколько букв, по‐
следовательно выбирайте эти
буквы на клавиатуре.
Примечание
При вводе адреса с клавиатуры
работает функция интеллектуаль‐
ного ввода, автоматически блоки‐
рующая символы, которые не мо‐
гут следовать за ранее введен‐
ными.
Чтобы ввести специальные сим‐
волы, отсутствующие на буквенной клавиатуре, нажмите экранную
кнопку ÄÖ в правой части буквен‐
ной клавиатуры. Будет показана
клавиатура со специальными сим‐
волами. Выберите нужный символ.
Для перехода в режим ввода цифр
и символов нажмите Символ в пра‐
вой части клавиатуры специаль‐ ных символов. Будет показана кла‐ виатура для ввода символов. Вы‐берите нужный символ.
Чтобы вернуться к буквенной кла‐
виатуре, нажмите экранную кнопку
ABC в правой части символьной
клавиатуры. Таким образом можно
переключаться между всеми тремя
клавиатурами.
Чтобы удалить ранее введенные символы, нажмите экранную
кнопку Удал в правой части соот‐
ветствующей клавиатуры или на‐
жмите BACK.
Page 50 of 153
50Навигация
При вводе адреса система автома‐
тически выводит список подходя‐
щих адресов из памяти, как только
таких подходящих адресов стано‐
вится шесть или меньше.
Чтобы вручную вывести список
подходящих записей для введен‐
ных данных, выберите соответ‐
ствующую экранную кнопку List
(Список) в нижней части клавиа‐
туры.
Чтобы просмотреть в режиме
слайд-шоу все изображения, хра‐
нящиеся в выбранной папке, на‐
жмите на кнопку Последние 5 в
нижней части экрана.
Выберите нужную запись из
списка.
Если необходимо, нажмите на кнопку подтверждения в нижней
части экрана.
Точки интереса Объект POI ("точка интереса") - это
место, которое может предста‐
влять интерес для водителя -
например, АЗС, автостоянка или
ресторан.Информационно-развлекательная
система хранит сведения о боль‐
шом количестве инфраструктур‐
ных объектов (POI), которые обо‐
значаются на карте специальными
символами.
Любой из этих объектов POI можно
выбрать в качестве пункта назна‐
чения для сопровождения по
маршруту.
Меню поиска
Для выбора объекта POI можно ис‐ пользовать различные шаблоны
поиска.
Нажмите кнопку DEST, чтобы вы‐
вести меню Ввод пункта
назначения , и затем выберите пик‐
тограмму Точки интереса , чтобы
отобразить меню Список POI.
Выбрать Категория: , Имя: или
Номер телефона . Будет показан
соответствующий шаблон поиска.
Заполните поля ввода соответ‐
ствующего шаблона поиска.
Шаблон поиска по категории
Выберите поле ввода Местополо‐
жение для отображения списка.
Выбрать требуемую опцию.
Выберите поле ввода Категория,
чтобы показать список категорий
POI. Выберите в списке нужную ка‐
тегорию и затем подкатегорию.
Выберите поле Sort Method ( Режим
сортировки); появится соответ‐
ствующее подменю. Выбрать По
расстоянию или По названию .
