OPEL CASCADA 2016.5 Betriebsanleitung (in German)

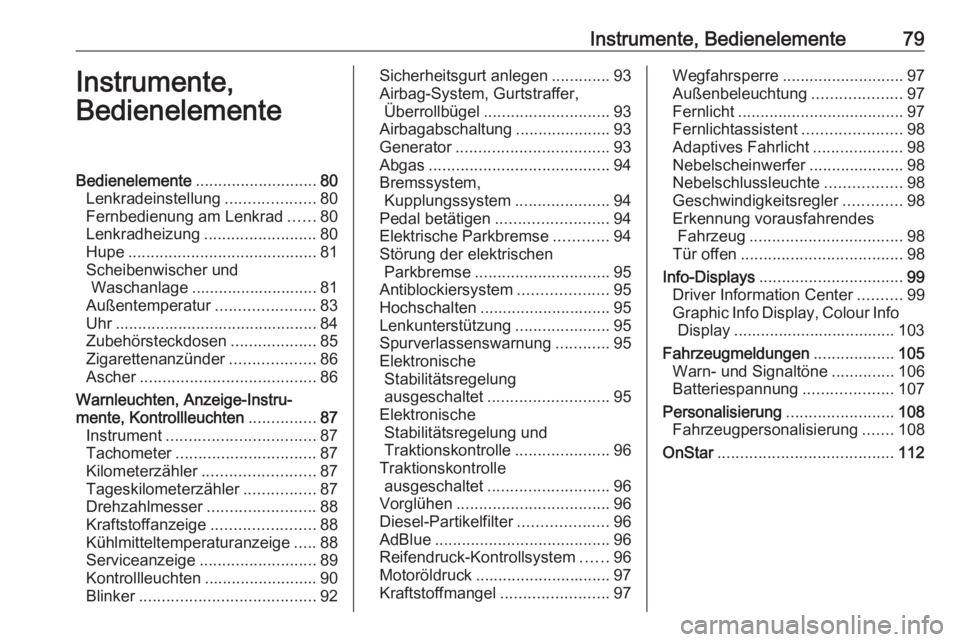

Instrumente, Bedienelemente79Instrumente,
BedienelementeBedienelemente ........................... 80
Lenkradeinstellung ....................80
Fernbedienung am Lenkrad ......80
Lenkradheizung .........................80
Hupe .......................................... 81
Scheibenwischer und Waschanlage ............................ 81
Außentemperatur ......................83
Uhr ............................................. 84
Zubehörsteckdosen ...................85
Zigarettenanzünder ...................86
Ascher ....................................... 86
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............87
Instrument ................................. 87
Tachometer ............................... 87
Kilometerzähler ......................... 87
Tageskilometerzähler ................87
Drehzahlmesser ........................88
Kraftstoffanzeige .......................88
Kühlmitteltemperaturanzeige .....88
Serviceanzeige .......................... 89
Kontrollleuchten .........................90
Blinker ....................................... 92Sicherheitsgurt anlegen.............93
Airbag-System, Gurtstraffer, Überrollbügel ............................ 93
Airbagabschaltung .....................93
Generator .................................. 93
Abgas ........................................ 94
Bremssystem, Kupplungssystem .....................94
Pedal betätigen ......................... 94
Elektrische Parkbremse ............94
Störung der elektrischen Parkbremse .............................. 95
Antiblockiersystem ....................95
Hochschalten ............................. 95
Lenkunterstützung .....................95
Spurverlassenswarnung ............95
Elektronische Stabilitätsregelung
ausgeschaltet ........................... 95
Elektronische Stabilitätsregelung und
Traktionskontrolle .....................96
Traktionskontrolle ausgeschaltet ........................... 96
Vorglühen .................................. 96
Diesel-Partikelfilter ....................96
AdBlue ....................................... 96
Reifendruck-Kontrollsystem ......96
Motoröldruck .............................. 97
Kraftstoffmangel ........................97Wegfahrsperre........................... 97
Außenbeleuchtung ....................97
Fernlicht ..................................... 97
Fernlichtassistent ......................98
Adaptives Fahrlicht ....................98
Nebelscheinwerfer .....................98
Nebelschlussleuchte .................98
Geschwindigkeitsregler .............98
Erkennung vorausfahrendes Fahrzeug .................................. 98
Tür offen .................................... 98
Info-Displays ................................ 99
Driver Information Center ..........99
Graphic Info Display, Colour Info Display .................................... 103
Fahrzeugmeldungen ..................105
Warn- und Signaltöne ..............106
Batteriespannung ....................107
Personalisierung ........................108
Fahrzeugpersonalisierung .......108
OnStar ....................................... 112

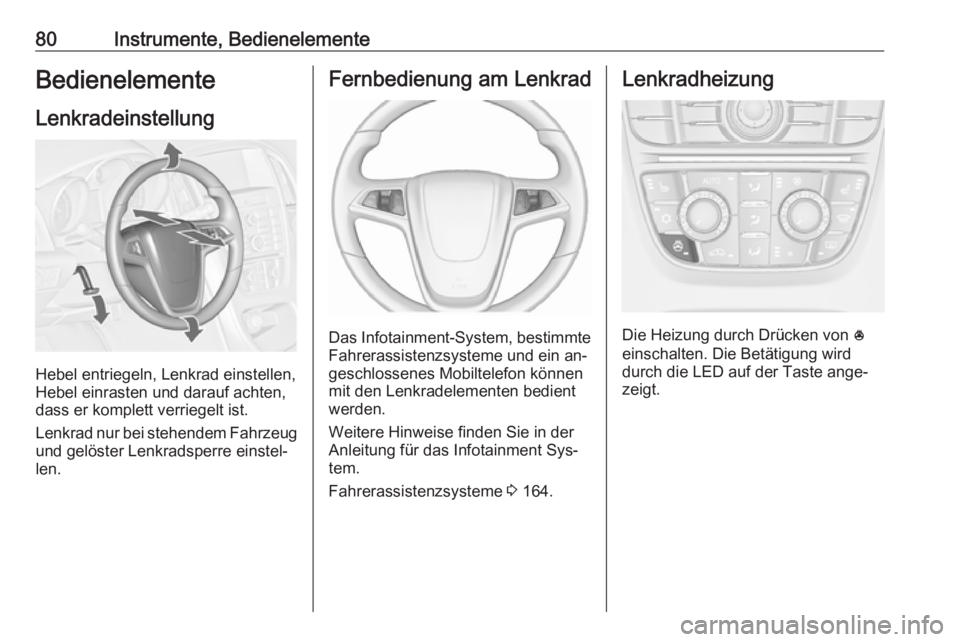

80Instrumente, BedienelementeBedienelementeLenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein an‐
geschlossenes Mobiltelefon können
mit den Lenkradelementen bedient
werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment Sys‐
tem.
Fahrerassistenzsysteme 3 164.
Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.

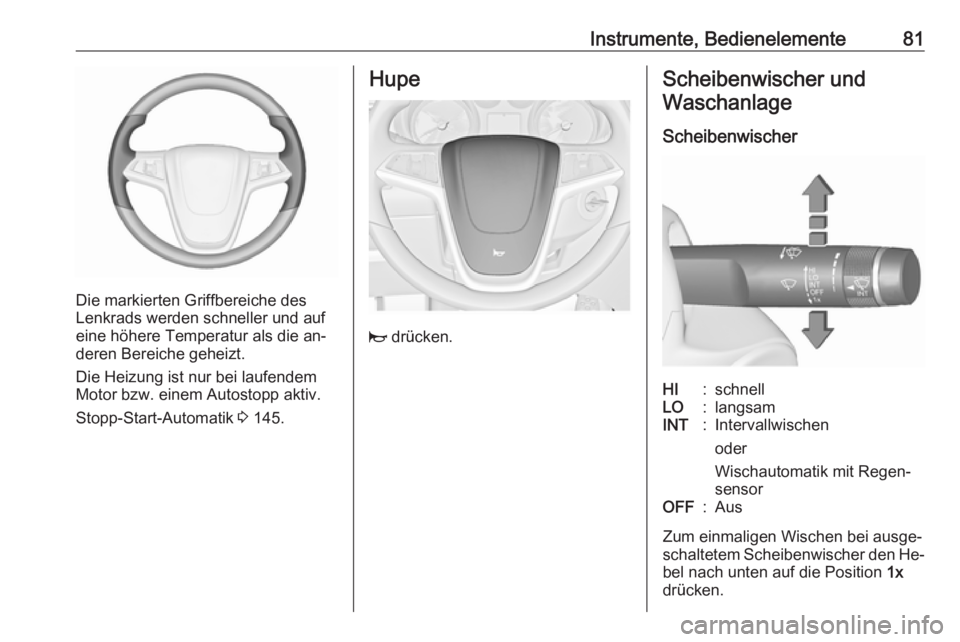

Instrumente, Bedienelemente81
Die markierten Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 145.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallwischen
oder
Wischautomatik mit Regen‐
sensorOFF:Aus
Zum einmaligen Wischen bei ausge‐ schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.

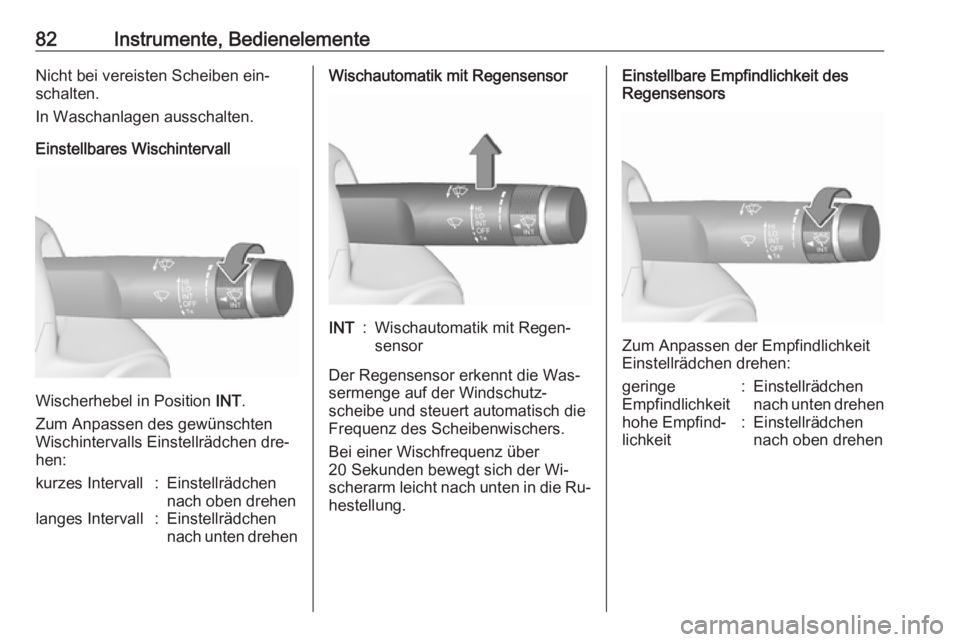

82Instrumente, BedienelementeNicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐
hen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die Was‐ sermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Bei einer Wischfrequenz über
20 Sekunden bewegt sich der Wi‐
scherarm leicht nach unten in die Ru‐
hestellung.
Einstellbare Empfindlichkeit des
Regensensors
Zum Anpassen der Empfindlichkeit
Einstellrädchen drehen:
geringe
Empfindlichkeit:Einstellrädchen
nach unten drehenhohe Empfind‐
lichkeit:Einstellrädchen
nach oben drehen

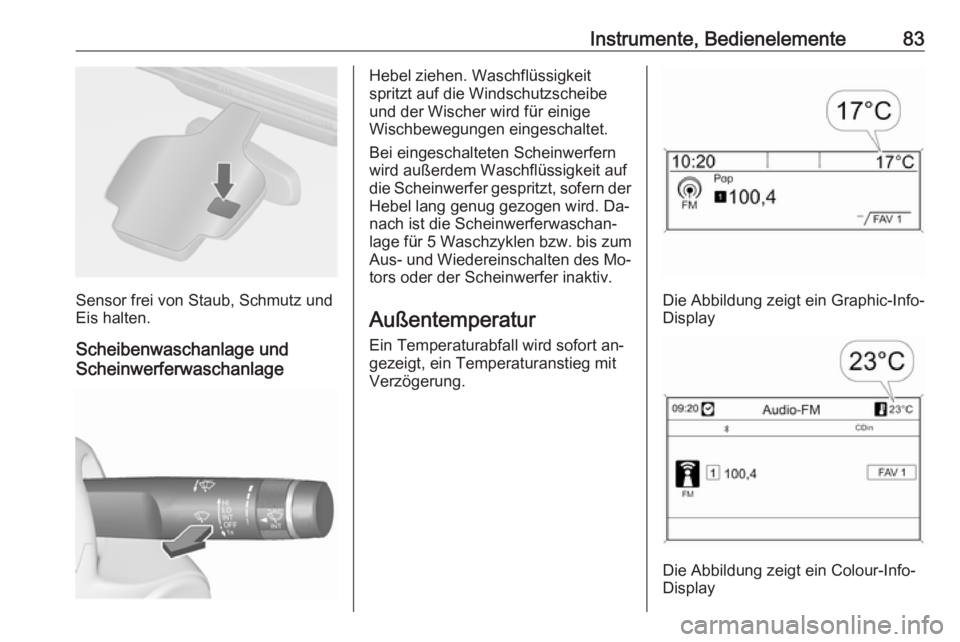

Instrumente, Bedienelemente83
Sensor frei von Staub, Schmutz und
Eis halten.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Bei eingeschalteten Scheinwerfern
wird außerdem Waschflüssigkeit auf
die Scheinwerfer gespritzt, sofern der Hebel lang genug gezogen wird. Da‐
nach ist die Scheinwerferwaschan‐ lage für 5 Waschzyklen bzw. bis zum
Aus- und Wiedereinschalten des Mo‐
tors oder der Scheinwerfer inaktiv.
Außentemperatur
Ein Temperaturabfall wird sofort an‐ gezeigt, ein Temperaturanstieg mit
Verzögerung.
Die Abbildung zeigt ein Graphic-Info-
Display
Die Abbildung zeigt ein Colour-Info-
Display

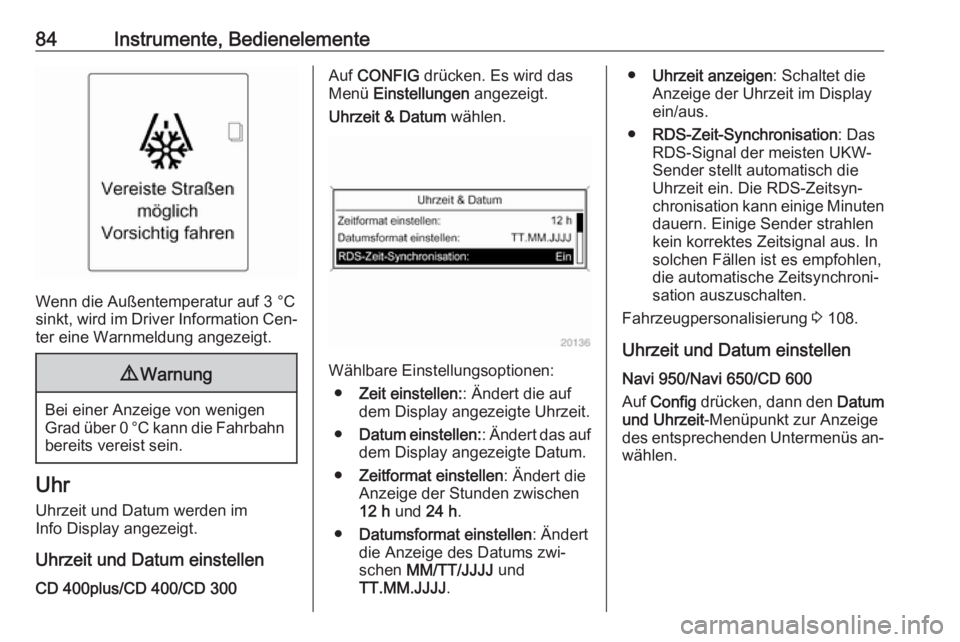

84Instrumente, Bedienelemente
Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information Cen‐
ter eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
Uhrzeit und Datum einstellen CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
● Zeit einstellen: : Ändert die auf
dem Display angezeigte Uhrzeit.
● Datum einstellen: : Ändert das auf
dem Display angezeigte Datum.
● Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen
12 h und 24 h.
● Datumsformat einstellen : Ändert
die Anzeige des Datums zwi‐ schen MM/TT/JJJJ und
TT.MM.JJJJ .
●Uhrzeit anzeigen : Schaltet die
Anzeige der Uhrzeit im Display ein/aus.
● RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die
Uhrzeit ein. Die RDS-Zeitsyn‐
chronisation kann einige Minuten
dauern. Einige Sender strahlen
kein korrektes Zeitsignal aus. In
solchen Fällen ist es empfohlen,
die automatische Zeitsynchroni‐
sation auszuschalten.
Fahrzeugpersonalisierung 3 108.
Uhrzeit und Datum einstellen
Navi 950/Navi 650/CD 600
Auf Config drücken, dann den Datum
und Uhrzeit -Menüpunkt zur Anzeige
des entsprechenden Untermenüs an‐ wählen.

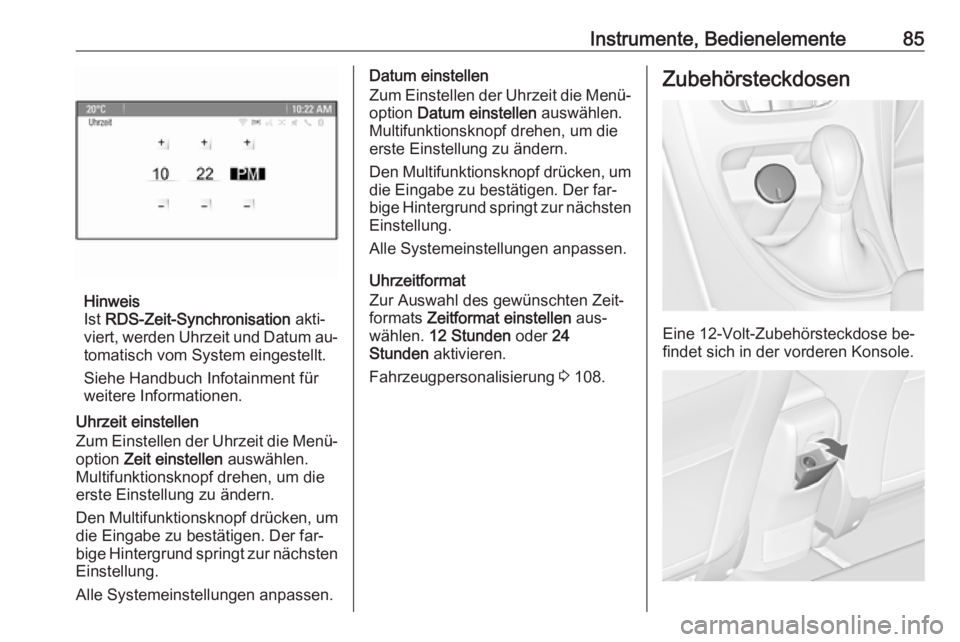

Instrumente, Bedienelemente85
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Siehe Handbuch Infotainment für
weitere Informationen.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die
erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Datum einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Zur Auswahl des gewünschten Zeit‐
formats Zeitformat einstellen aus‐
wählen. 12 Stunden oder 24
Stunden aktivieren.
Fahrzeugpersonalisierung 3 108.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.

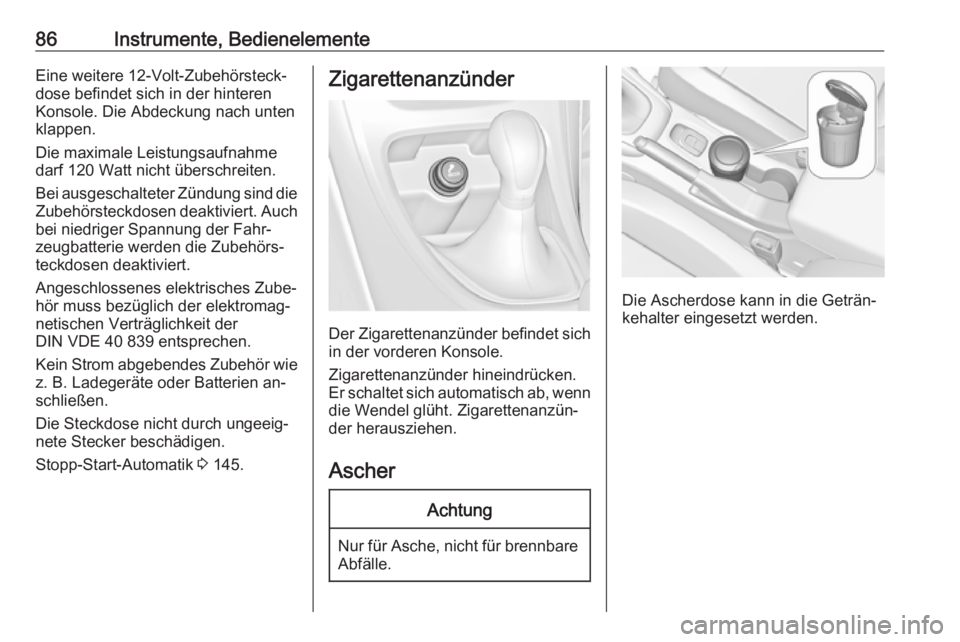

86Instrumente, BedienelementeEine weitere 12-Volt-Zubehörsteck‐
dose befindet sich in der hinteren
Konsole. Die Abdeckung nach unten
klappen.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die Zubehörsteckdosen deaktiviert. Auchbei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 145.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

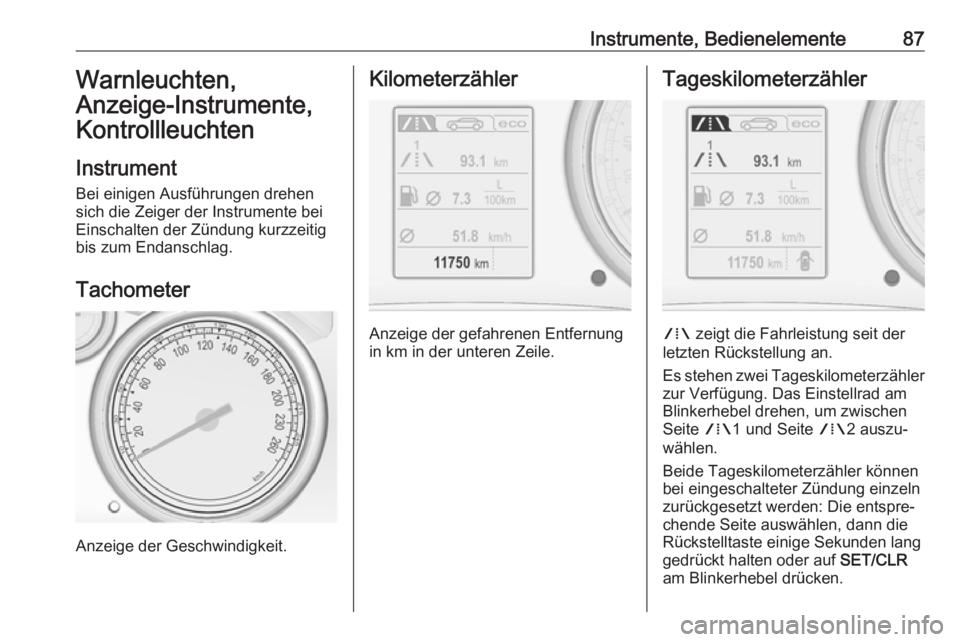

Instrumente, Bedienelemente87Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
W zeigt die Fahrleistung seit der
letzten Rückstellung an.
Es stehen zwei Tageskilometerzähler
zur Verfügung. Das Einstellrad am
Blinkerhebel drehen, um zwischen Seite W1 und Seite W2 auszu‐
wählen.
Beide Tageskilometerzähler können
bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Die entspre‐
chende Seite auswählen, dann die
Rückstelltaste einige Sekunden lang
gedrückt halten oder auf SET/CLR
am Blinkerhebel drücken.

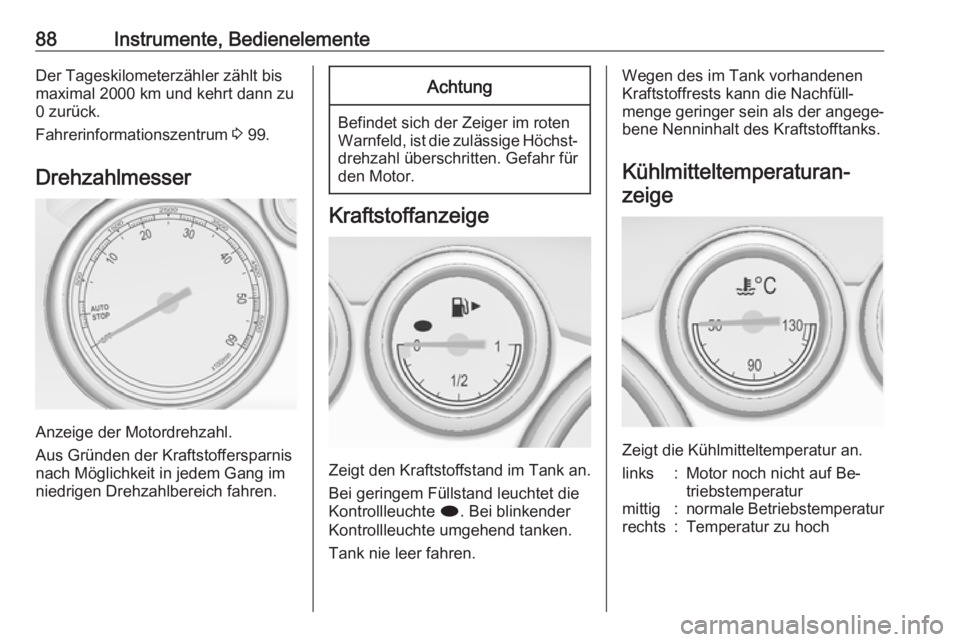

88Instrumente, BedienelementeDer Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Fahrerinformationszentrum 3 99.
Drehzahlmesser
Anzeige der Motordrehzahl.
Aus Gründen der Kraftstoffersparnis
nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hoch
