120VerlichtingAuto's met xenonkoplampen
1. Sleutel in contactschakelaar.
2. Trek de richtingaanwijzerhendel naar u toe en houd deze vast
(lichtsignaal).
3. Contact inschakelen.
4. Na ca. 5 seconden gaat controle‐ lampje f knipperen en klinkt er
een geluidssignaal.
Controlelamp f 3 97.
Telkens wanneer u de ontsteking in‐
schakelt, knippert f ter herinnering
ca. 4 seconden lang.
Ga voor het deactiveren op dezelfde
wijze te werk als bovenstaand om‐
schreven. Controlelamp f knippert bij
het deactiveren van de functie niet.
Dagrijlicht
Het dagrijlicht maakt de auto overdag
beter zichtbaar.
Deze gaat bij het inschakelen van het contact automatisch branden.
Als de auto is uitgevoerd met de func‐
tie automatische verlichting, wordt er
automatisch gewisseld tussen dagrij‐
licht en dim-/grootlicht afhankelijk van
het omgevingslicht en de informatie afkomstig van het regensensorsys‐
teem. Automatische verlichting
3 117.
Adaptief rijlicht (AFL) De functies voor adaptief rijlicht (AFL)
zijn alleen aanwezig in combinatie
met bi-xenonkoplampen. De reik‐
wijdte, lichtverdeling en lichtsterkte
worden variabel geregeld, afhankelijk van het omgevingslicht, het weer en
het soort weg.Met de lichtschakelaar in stand
AUTO werken alle lichtfuncties.
De volgende functies zijn ook be‐
schikbaar als de lichtschakelaar in de
stand 9 staat:
● dynamische afslagverlichting
● bochtlicht
● achteruitrijfunctie
● dynamische automatische kop‐ lampverstelling
Woonerfverlichting
Automatisch geactiveerd bij lage
snelheden tot ca. 30 km/u. De licht‐
bundel wordt onder een hoek van 8° naar de rand van de weg gericht.
Stadsverlichting Automatisch geactiveerd bij snelhe‐
den tussen ca. 40 en 55 km/u en wan‐
neer de lichtsensor straatverlichting
herkent. De reikwijdte wordt beperkt door een brede lichtverdeling.

Verlichting121Buitenwegverlichting
Automatisch geactiveerd bij snelhe‐
den tussen ca. 55 en 115 km/u. De
lichtbundel en de lichtsterkte zijn links en rechts verschillend.
Snelwegverlichting
Automatisch geactiveerd bij snelhe‐
den hoger dan ca. 115 km/u en mini‐
male stuurbewegingen. Wordt na een pauze of direct ingeschakeld wan‐
neer de auto krachtig optrekt. De
lichtbundel is langer en sterker.
Slecht weer-verlichting Automatisch geactiveerd tot snelhe‐
den van ca. 70 km/u, wanneer de re‐
gensensor condens herkent of wan‐
neer de ruitenwisser continu wist. De
reikwijdte, verdeling en lichtsterkte
worden variabel geregeld afhankelijk
van het zicht.Dynamische afslagverlichting
De lichtbundel draait, afhankelijk van
de stuuruitslag en de rijsnelheid,
waardoor bochten beter worden ver‐
licht.
Controlelamp f 3 97.
Afslagverlichting
In scherpe bochten of bij het afslaan,
afhankelijk van de stuurhoek of de
richtingaanwijzer, wordt er een extra
lamp links of rechts bijgeschakeld, die
de weg in een rechte hoek in de rij‐
richting verlicht. Wordt geactiveerd tot
een snelheid van 40 km/u.
Controlelamp f 3 97.
Achteruitrijfunctie Wanneer u de achteruit inschakelt
terwijl de koplampen aanstaan, wor‐
den beide afslaglichten geactiveerd.
Deze blijven 20 seconden branden
nadat u de auto uit de achteruitver‐
snelling hebt gezet of totdat u sneller
dan 17 km/u vooruitrijdt.
Grootlichtassistentie Deze functie maakt dat het
grootlicht ’s avonds en wanneer u
sneller rijdt dan 40 km/u als hoofdrij‐
verlichting kan worden gebruikt.
Het systeem schakelt naar dimlicht
als:
● De camera in de voorruit de lich‐ ten van tegemoetkomende voer‐
tuigen of voorliggers detecteert.
● De snelheid lager dan 20 km/u is.
● Het mistig is of sneeuwt.
● In stadsverkeer wordt gereden.
Zodra er geen beperkingen meer
worden herkend, schakelt het sys‐
teem het grootlicht weer in.

126VerlichtingBinnenverlichtingRegelbare
instrumentenverlichting
Wanneer de rijverlichting aanstaat,
kunt u de lichtsterkte van de volgende lampen regelen:
● instrumentenverlichting
● sfeerverlichting
● plafondverlichting
● Info-Display
● verlichte schakelaars en bedie‐ ningselementen
Draai aan het kartelwiel A en houd dit
vast totdat de gewenste lichtsterkte is bereikt.
Bij auto’s met een lichtsensor kan de
helderheid alleen worden aangepast
wanneer de rijverlichting aanstaat en
de lichtsensor nachtelijke omstandig‐
heden detecteert.
Binnenverlichting
De voorste en achterste interieurver‐
lichting worden bij het in- en uitstap‐
pen vanzelf ingeschakeld en doven
met enige vertraging.
Let op
Bij een ongeval waarbij de airbags
geactiveerd worden gaat de vloer‐
verlichting automatisch aan.Voorste interieurverlichting
Bedien de wipschakelaar:
w:automatisch in- en uit‐
schakelendruk op u:aandruk op v:uit
Plafondverlichting
De spot in de interieurverlichting gaat
aan wanneer de koplampen worden
ingeschakeld.
Sfeerverlichting De sfeerverlichting bestaat uit indi‐
recte verlichting in de portieren en
rond de keuzehendel.

Rijden en bediening167
Algemene informatie
9Waarschuwing
De frontaanrijdingswaarschuwing
is een waarschuwingssysteem dat de remmen niet activeert. Bij het
met een te hoge snelheid naderen
van een voorligger, kan er onvol‐
doende tijd zijn om een aanrijding
te voorkomen.
De bestuurder aanvaardt volle‐
dige verantwoordelijkheid voor het bewaren van een veilige onder‐
linge afstand bij de betreffende
verkeers-, weers- en zichtomstan‐
digheden.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te remmen.
Systeembeperkingen
Het systeem is ontworpen om alleen
bij voertuigen te waarschuwen, maar
het kan ook op andere objecten rea‐
geren.
In de volgende gevallen detecteert de
frontaanrijdingswaarschuwing wel‐
licht geen voorliggers of kunnen de
prestaties van de sensor beperkt zijn:
● Op bochtige wegen.
● Wanneer het zicht door weers‐ omstandigheden beperkt is,
zoals bijv. bij mist, regen of
sneeuw.
● Wanneer de sensor vervuild is door sneeuw, ijs, slijk, modder,
vuil of als de voorruit beschadigd is.
Indicatie afstand tot
voorligger
De indicatie afstand tot voorligger
toont de afstand tot een bewegende
voorligger. De frontcamera in de voor‐ ruit wordt gebruikt voor het detecte‐
ren van de afstand van een voertuig
dat direct voorop in de baan van de
auto rijdt. Hij is actief bij snelheden
boven 40 km/u.
Als er een voorligger wordt gedetec‐
teerd, wordt de afstand in seconden
weergegeven op een pagina in het
Driver Information Centre 3 98. Druk
op MENU op de richtingaanwijzer‐
hendel om Informatie- menu voertuig
X te selecteren en draai aan het
stelwiel om de volgende afstandsin‐
dicatiepagina te kiezen.

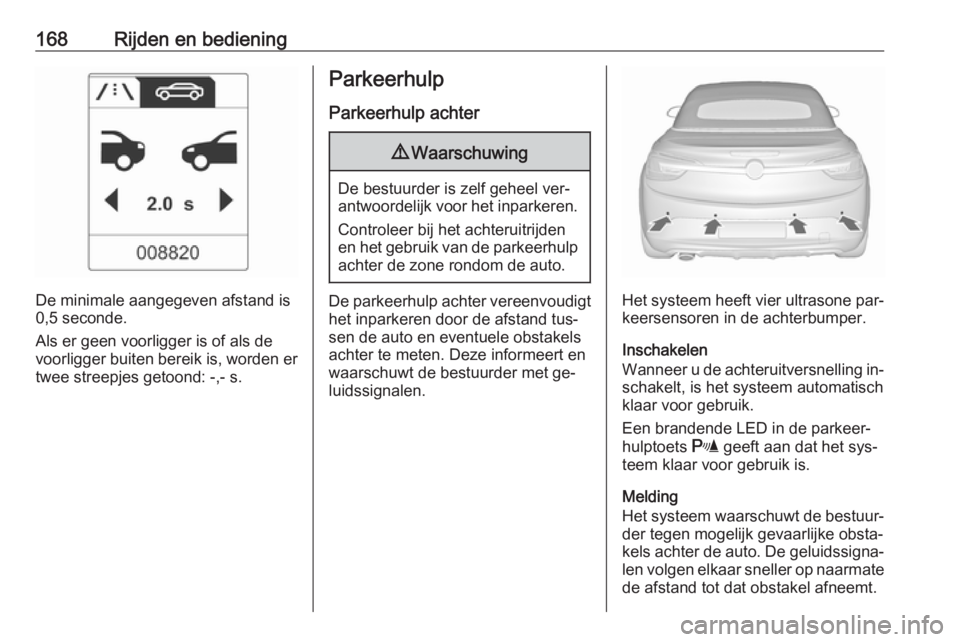

168Rijden en bediening
De minimale aangegeven afstand is
0,5 seconde.
Als er geen voorligger is of als de
voorligger buiten bereik is, worden er twee streepjes getoond: -,- s.
Parkeerhulp
Parkeerhulp achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruitrijden
en het gebruik van de parkeerhulp
achter de zone rondom de auto.
De parkeerhulp achter vereenvoudigt het inparkeren door de afstand tus‐
sen de auto en eventuele obstakels
achter te meten. Deze informeert en
waarschuwt de bestuurder met ge‐
luidssignalen.Het systeem heeft vier ultrasone par‐
keersensoren in de achterbumper.
Inschakelen
Wanneer u de achteruitversnelling in‐ schakelt, is het systeem automatisch
klaar voor gebruik.
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het sys‐
teem klaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐
der tegen mogelijk gevaarlijke obsta‐
kels achter de auto. De geluidssigna‐
len volgen elkaar sneller op naarmate de afstand tot dat obstakel afneemt.

Rijden en bediening169Is de afstand kleiner dan ongeveer
30 cm, dan klinkt er een continu ge‐
luid.
Ook kan de afstand tot obstakels op
het Driver Information Center kunnen
worden weergegeven.
Uitschakelen
Het systeem schakelt automatisch uit wanneer de achteruitversnelling
wordt uitgeschakeld.
Om het systeem weer in te schakelen schakelt u de achteruitversnelling in.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de par‐
keerhulptoets r.
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
op het Driver Information Center wan‐
neer het systeem handmatig wordt
gedeactiveerd.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, bijv.
door sneeuw op de sensoren, ver‐
schijnt er een melding op het Driver
Information Center.
Boordinformatie 3 104.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto. Het
systeem geeft geluidssignalen en
toont berichten.
Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter, elk met een andere geluidsfrequentie.
Het signaal voor voorgelegen obsta‐
kels klinkt via de voorluidsprekers;
voor obstakels achter de auto klinkt
het via de achterluidsprekers.

Rijden en bediening171
De afstand tot een obstakel voor en
achter wordt aangegeven door ver‐
anderende afstandslijnen rondom de
auto.
Obstakels achter de auto worden te‐
gelijkertijd akoestisch en visueel aan‐ geduid.
Obstakels voor de auto worden eerst
visueel aangeduid. Bij afstanden van
minder dan 80 cm gaat ook een
akoestisch signaal af.
De afstandsaanduiding op het Driver
Information Center kan worden be‐ lemmerd door boordinformatie met
een hogere prioriteit. Na het bevesti‐
gen van het bericht via SET/CLR op
de richtingaanwijzer verschijnt de af‐
standsaanduiding weer.
Uitschakelen
De parkeerhulp achter schakelt auto‐
matisch uit wanneer de achteruitver‐
snelling wordt uitgeschakeld.
De parkeerhulp voor wordt ook auto‐
matisch gedeactiveerd bij een snel‐ heid boven 11 km/u.
Handmatig deactiveren is mogelijk
door kort indrukken van de parkeer‐
hulptoets r of D .
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
op het Driver Information Center wan‐ neer het systeem handmatig wordt
gedeactiveerd.
Na een handmatige deactivering
wordt de parkeerhulp voor weer ge‐
activeerd als de parkeerhulptoets
r of D wordt ingedrukt of als de
achteruitversnelling wordt ingescha‐ keld.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, bijv.
door sneeuw op de sensoren, ver‐
schijnt er een melding op het DIC.
Boordinformatie 3 104.

172Rijden en bedieningGeavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp laat de bestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐
tion Center en via geluidssignalen.
De bestuurder moet zelf accelereren, remmen, sturen en schakelen.
Het systeem gebruikt de sensoren
van de parkeerhulp voor-achter in
combinatie met twee extra sensoren
aan weerskanten van de voor- en
achterbumper.
Parkeerhulpknop D en
bedieningslogica
Geavanceerde parkeerhulp en par‐
keerhulp voor-achter (zie de vorige beschrijving) werken beide via D.
Kort indrukken van D deactiveert of
activeert de parkeerhulp voor.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp.
De toetslogica voor het bedienen van
de systemen is als volgt:
● De parkeerhulp voor-achter is ac‐
tief: u deactiveert de parkeerhulp voor-achter door kort indrukken
van de toets.● De parkeerhulp voor-achter is ac‐
tief; lang indrukken activeert ge‐
avanceerde parkeerhulp als een
vooruitversnelling geactiveerd is.
● De geavanceerde parkeerhulp is actief: u activeert de parkeerhulp
voor-achter door kort indrukken
van de toets.
● De geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐
drukken van de toets.
● De geavanceerde parkeerhulp en parkeerhulp voor-achter zijn
actief; kort indrukken deactiveert
beide systemen.

Rijden en bediening175●voltooien van parkeermanoeuvre
● wanneer u sneller rijdt dan 30 km/u
● wanneer u de ontsteking uitscha‐
kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert tij‐ dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het Driver
Information Centre.
Storing
Er verschijnt een tekst op het Driver
Information Centre wanneer:
● er een storing in het systeem zit● u de parkeermanoeuvre niet goed afmaakt
● het systeem buiten werking is
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het Driver Information Cen‐
tre. Door het verwijderen van het ob‐
ject wordt het inparkeren hervat.
Wordt het niet verwijderd, dan wordt
het systeem gedeactiveerd. Druk on‐
geveer één seconde op D om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem kan wor‐
den geactiveerd en gedeactiveerd
door de instellingen op het
Info-display te veranderen. Als een
aanhangerkoppeling is bevestigd,
moet deze in het menu worden ge‐
selecteerd.
Persoonlijke instellingen 3 107.

176Rijden en bedieningLet op
Het parkeerhulpsysteem herkent automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐ gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met het parkeren bent begonnen.
Let op
Na gebruik moet de geavanceerde parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens het parkeren is een rijafstand van
ten minste 35 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elkebuitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● Auto's die zich buiten de blinde
hoeken bevinden, en die mo‐
gelijk snel naderen.
● Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens 10 km/u sneller rijdt dan de gepas‐
seerde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel mogelijk niet op.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.
