Rijden en bediening189dempt en op de koppelingskogel in‐
werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1200 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer
u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren, langzamer gaan rijden, niet tegenstu‐
ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐ schakelen als bergopwaarts en onge‐
veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 253.
Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Het geldt normaal bij hellings‐
percentages tot maximaal 12%.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor
elke 1000 meter hoogtetoename met
10 % worden verminderd. Bij het rij‐
den op wegen met een gering hel‐
lingspercentage (minder dan 8%, bijv. snelwegen) hoeft het maximaal toe‐
laatbare treingewicht niet te worden
verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 243
vermeld.Kogeldruk
De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het la‐ den van de aanhanger is van invloedop de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren ver‐
meld. Altijd de maximale kogeldruk
nastreven, vooral bij zware aanhan‐
gers. Nooit rijden met een kogeldruk
lager dan 25 kg.
Achterasbelasting Bij een aangekoppelde aanhanger en een maximale belading van de auto,mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 100 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 100 kg worden overschre‐
den. Wordt de toelaatbare achteras‐
belasting overschreden, dan geldt
een maximumsnelheid van 100 km/u .

190Rijden en bedieningTrekhaakVoorzichtig
Bij het rijden zonder aanhanger,de kogelstang demonteren.
Kogelstang opbergen
De kogelstang wordt opgeborgen ineen zak en moet in de bagageruimte
worden vastgezet.
Auto met reservewiel
De zak met de kogelstang wordt bij
het reservewiel onder de afdekplaat
bagageruimte geplaatst.
Geleid de riem door de velg en
rondom het wiel, wikkel deze rondom
de kogelstang en trek de band aan
om de zak vast te zetten.
Auto’s met bandenreparatieset
De zak met de kogelstang wordt bij de doos van de bandenreparatieset on‐
der de afdekplaat bagageruimte ge‐
plaatst.
De riem wordt rondom de schroef‐
draadbout onder de doos van de ban‐
denreparatieset geleid. Wikkel de
riem rondom de kogelstang en trek de riem aan om de zak vast te zetten.
Auto's met een vlakke
bagageruimtevloer
De zak met de kogelstang wordt
rechts op de bagageruimtevloer op‐
geborgen.
Geleid de riem door het sjoroog
rechtsachter, wikkel deze twee keer
rondom de kogelstang en trek de riem aan om de zak vast te zetten.

Rijden en bediening191Kogelstang monteren
Stekkerdoos ontgrendelen en om‐
laagklappen. Afsluitplug uit kogel‐
stangopening trekken en opbergen.
Spanstand kogelstang controleren
● Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Draaiknop uittrekken en zover mogelijk rechtsom draaien.
Kogelstang monteren

192Rijden en bedieningAangespannen kogelstang in de trek‐
haakopening steken en stevig om‐
hoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch te‐
rug in de uitgangspositie en rust zon‐
der speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang ge‐
richt zijn,
● Tussen de draaiknop en de ko‐ gelstang mag geen speling zit‐
ten,
● De kogelstang moet stevig in de trekhaakopening vergrendeld
zijn,
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde kogelstang. Als u de
kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren

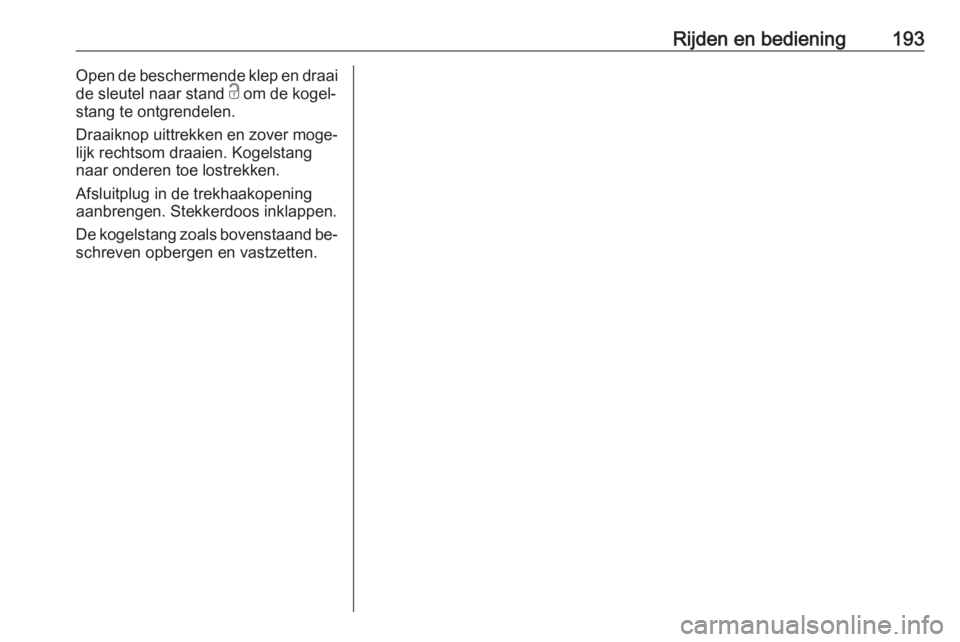

Rijden en bediening193Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐
lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
De kogelstang zoals bovenstaand be‐ schreven opbergen en vastzetten.

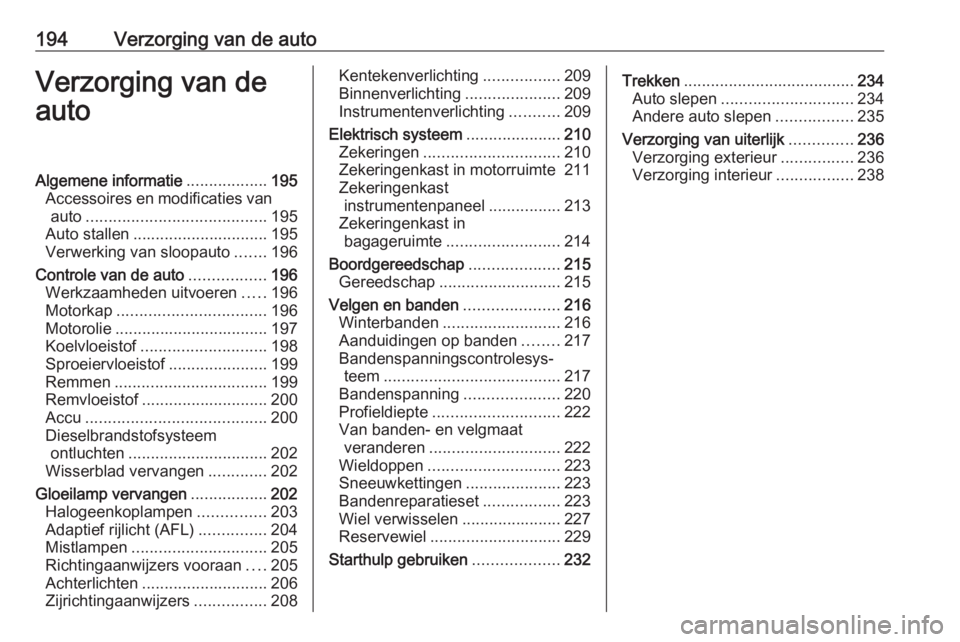

194Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................195
Accessoires en modificaties van auto ........................................ 195
Auto stallen .............................. 195
Verwerking van sloopauto .......196
Controle van de auto .................196
Werkzaamheden uitvoeren .....196
Motorkap ................................. 196
Motorolie .................................. 197
Koelvloeistof ............................ 198
Sproeiervloeistof ......................199
Remmen .................................. 199
Remvloeistof ............................ 200
Accu ........................................ 200
Dieselbrandstofsysteem ontluchten ............................... 202
Wisserblad vervangen .............202
Gloeilamp vervangen .................202
Halogeenkoplampen ...............203
Adaptief rijlicht (AFL) ...............204
Mistlampen .............................. 205
Richtingaanwijzers vooraan ....205
Achterlichten ............................ 206
Zijrichtingaanwijzers ................208Kentekenverlichting .................209
Binnenverlichting .....................209
Instrumentenverlichting ...........209
Elektrisch systeem .....................210
Zekeringen .............................. 210
Zekeringenkast in motorruimte 211
Zekeringenkast instrumentenpaneel ................213
Zekeringenkast in bagageruimte ......................... 214
Boordgereedschap ....................215
Gereedschap ........................... 215
Velgen en banden .....................216
Winterbanden .......................... 216
Aanduidingen op banden ........217
Bandenspanningscontrolesys‐ teem ....................................... 217
Bandenspanning .....................220
Profieldiepte ............................ 222
Van banden- en velgmaat veranderen ............................. 222
Wieldoppen ............................. 223
Sneeuwkettingen .....................223
Bandenreparatieset .................223
Wiel verwisselen ......................227
Reservewiel ............................. 229
Starthulp gebruiken ...................232Trekken...................................... 234
Auto slepen ............................. 234
Andere auto slepen .................235
Verzorging van uiterlijk ..............236
Verzorging exterieur ................236
Verzorging interieur .................238

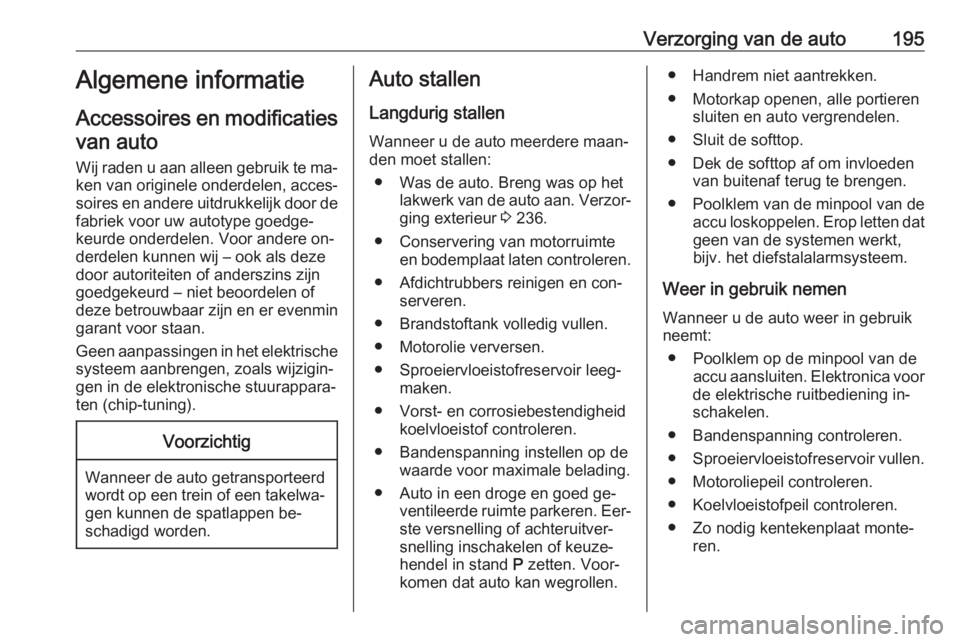

Verzorging van de auto195Algemene informatie
Accessoires en modificaties van auto
Wij raden u aan alleen gebruik te ma‐
ken van originele onderdelen, acces‐
soires en andere uitdrukkelijk door de fabriek voor uw autotype goedge‐
keurde onderdelen. Voor andere on‐ derdelen kunnen wij – ook als deze
door autoriteiten of anderszins zijn
goedgekeurd – niet beoordelen of
deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische stuurappara‐
ten (chip-tuning).Voorzichtig
Wanneer de auto getransporteerd wordt op een trein of een takelwa‐
gen kunnen de spatlappen be‐
schadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Was de auto. Breng was op het lakwerk van de auto aan. Verzor‐
ging exterieur 3 236.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en con‐ serveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op de waarde voor maximale belading.
● Auto in een droge en goed ge‐ ventileerde ruimte parkeren. Eer‐
ste versnelling of achteruitver‐
snelling inschakelen of keuze‐
hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Sluit de softtop.
● Dek de softtop af om invloeden van buitenaf terug te brengen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten datgeen van de systemen werkt,
bijv. het diefstalalarmsysteem.
Weer in gebruik nemen Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening in‐
schakelen.
● Bandenspanning controleren. ● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.

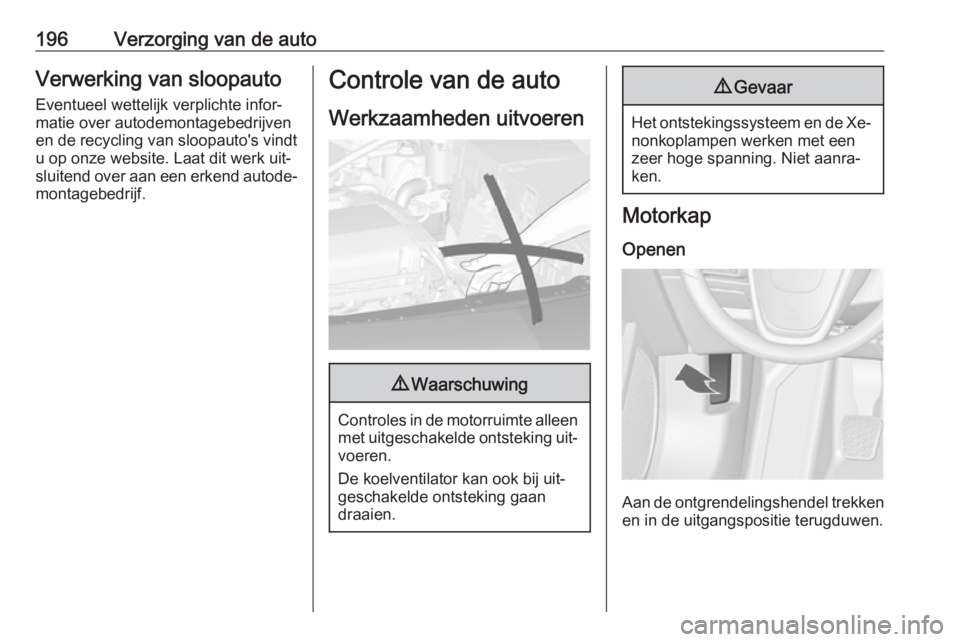

196Verzorging van de autoVerwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐ montagebedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

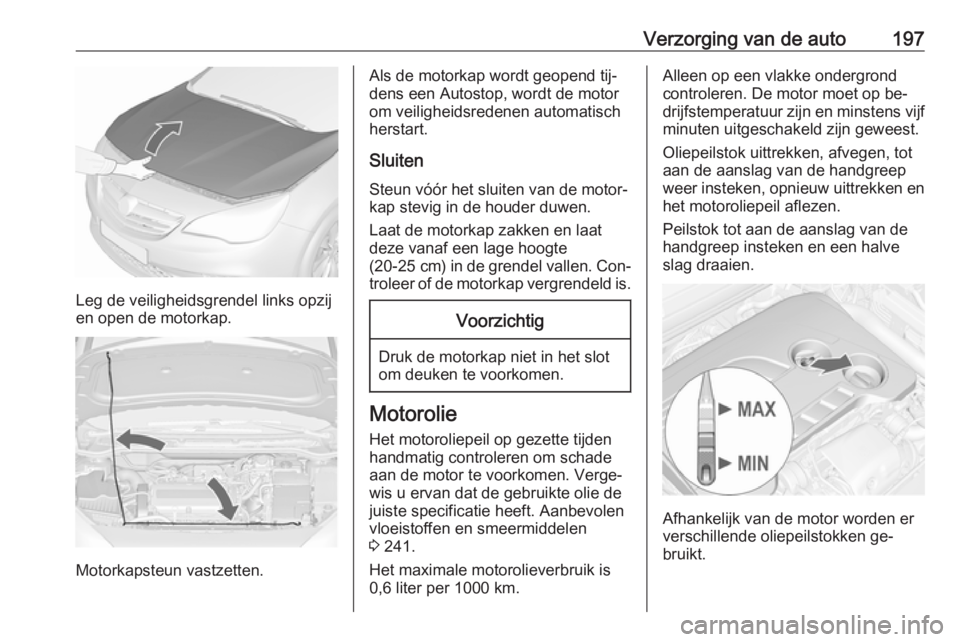

Verzorging van de auto197
Leg de veiligheidsgrendel links opzij
en open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐ kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm ) in de grendel vallen. Con‐
troleer of de motorkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.

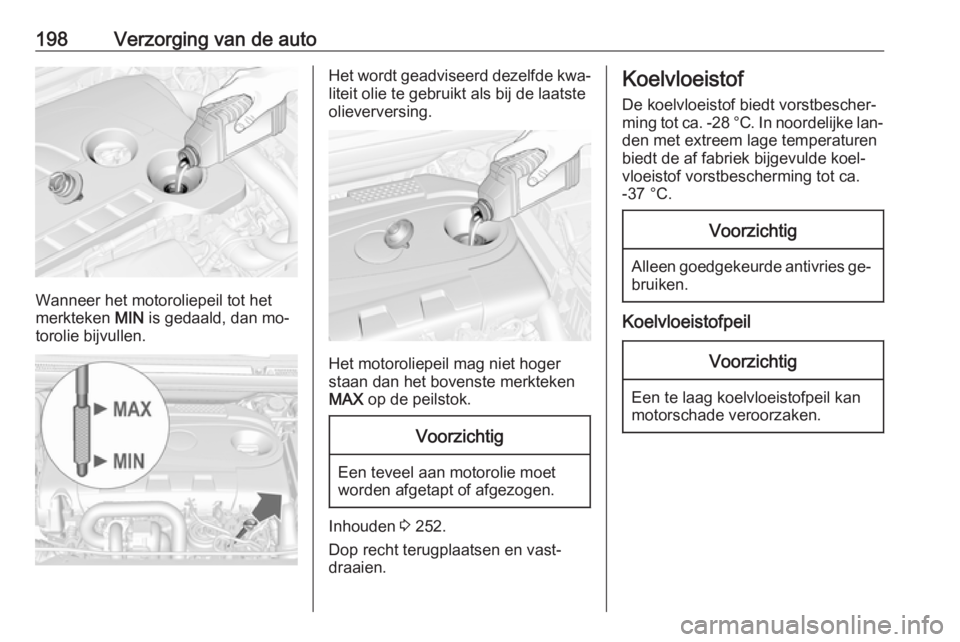

Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Verge‐
wis u ervan dat de gebruikte olie de
juiste specificatie heeft. Aanbevolen
vloeistoffen en smeermiddelen
3 241.
Het maximale motorolieverbruik is
0,6 liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens vijf minuten uitgeschakeld zijn geweest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Afhankelijk van de motor worden er
verschillende oliepeilstokken ge‐ bruikt.

198Verzorging van de auto
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.
Het wordt geadviseerd dezelfde kwa‐
liteit olie te gebruikt als bij de laatste
olieverversing.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken MAX op de peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 252.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In noordelijke lan‐
den met extreem lage temperaturen
biedt de af fabriek bijgevulde koel‐
vloeistof vorstbescherming tot ca.
-37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
