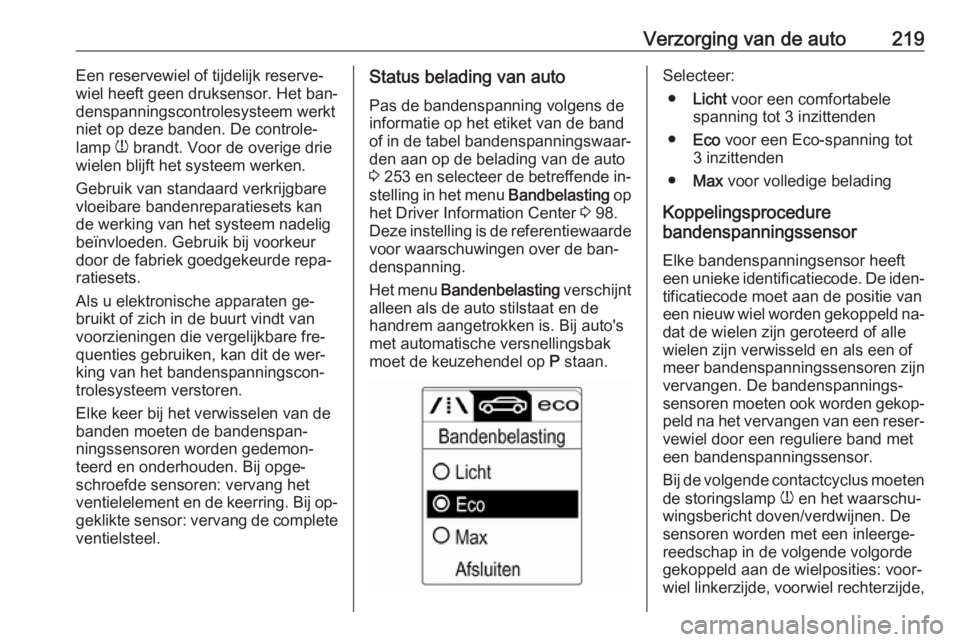

Verzorging van de auto219Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het ban‐
denspanningscontrolesysteem werkt
niet op deze banden. De controle‐
lamp w brandt. Voor de overige drie
wielen blijft het systeem werken.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de bandenspan‐
ningssensoren worden gedemon‐
teerd en onderhouden. Bij opge‐
schroefde sensoren: vervang het
ventielelement en de keerring. Bij op‐
geklikte sensor: vervang de complete
ventielsteel.Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 253 en selecteer de betreffende in‐
stelling in het menu Bandbelasting op
het Driver Information Center 3 98.
Deze instelling is de referentiewaarde
voor waarschuwingen over de ban‐
denspanning.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.Selecteer:
● Licht voor een comfortabele
spanning tot 3 inzittenden
● Eco voor een Eco-spanning tot
3 inzittenden
● Max voor volledige belading
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningsensor heeft
een unieke identificatiecode. De iden‐ tificatiecode moet aan de positie van
een nieuw wiel worden gekoppeld na‐
dat de wielen zijn geroteerd of alle
wielen zijn verwisseld en als een of
meer bandenspanningssensoren zijn
vervangen. De bandenspannings‐
sensoren moeten ook worden gekop‐ peld na het vervangen van een reser‐
vewiel door een reguliere band met
een bandenspanningssensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht doven/verdwijnen. De
sensoren worden met een inleerge‐
reedschap in de volgende volgorde
gekoppeld aan de wielposities: voor‐
wiel linkerzijde, voorwiel rechterzijde,

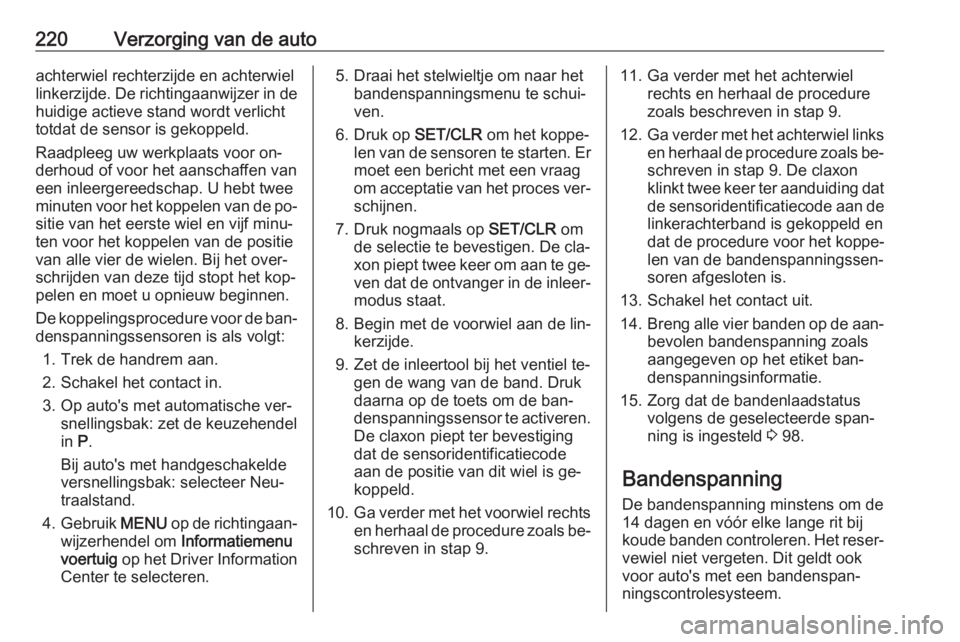

220Verzorging van de autoachterwiel rechterzijde en achterwiel
linkerzijde. De richtingaanwijzer in de huidige actieve stand wordt verlicht
totdat de sensor is gekoppeld.
Raadpleeg uw werkplaats voor on‐
derhoud of voor het aanschaffen van
een inleergereedschap. U hebt twee
minuten voor het koppelen van de po‐
sitie van het eerste wiel en vijf minu‐
ten voor het koppelen van de positie
van alle vier de wielen. Bij het over‐
schrijden van deze tijd stopt het kop‐
pelen en moet u opnieuw beginnen.
De koppelingsprocedure voor de ban‐ denspanningssensoren is als volgt:
1. Trek de handrem aan.
2. Schakel het contact in.
3. Op auto's met automatische ver‐ snellingsbak: zet de keuzehendel
in P.
Bij auto's met handgeschakelde
versnellingsbak: selecteer Neu‐
traalstand.
4. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.5. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐
xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
8. Begin met de voorwiel aan de lin‐ kerzijde.
9. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de toets om de ban‐
denspanningssensor te activeren. De claxon piept ter bevestiging
dat de sensoridentificatiecode
aan de positie van dit wiel is ge‐
koppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 9.11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.
12. Ga verder met het achterwiel links
en herhaal de procedure zoals be‐
schreven in stap 9. De claxon
klinkt twee keer ter aanduiding dat de sensoridentificatiecode aan de
linkerachterband is gekoppeld en
dat de procedure voor het koppe‐
len van de bandenspanningssen‐
soren afgesloten is.
13. Schakel het contact uit.
14. Breng alle vier banden op de aan‐
bevolen bandenspanning zoals
aangegeven op het etiket ban‐
denspanningsinformatie.
15. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 98.
Bandenspanning
De bandenspanning minstens om de 14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐ vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.

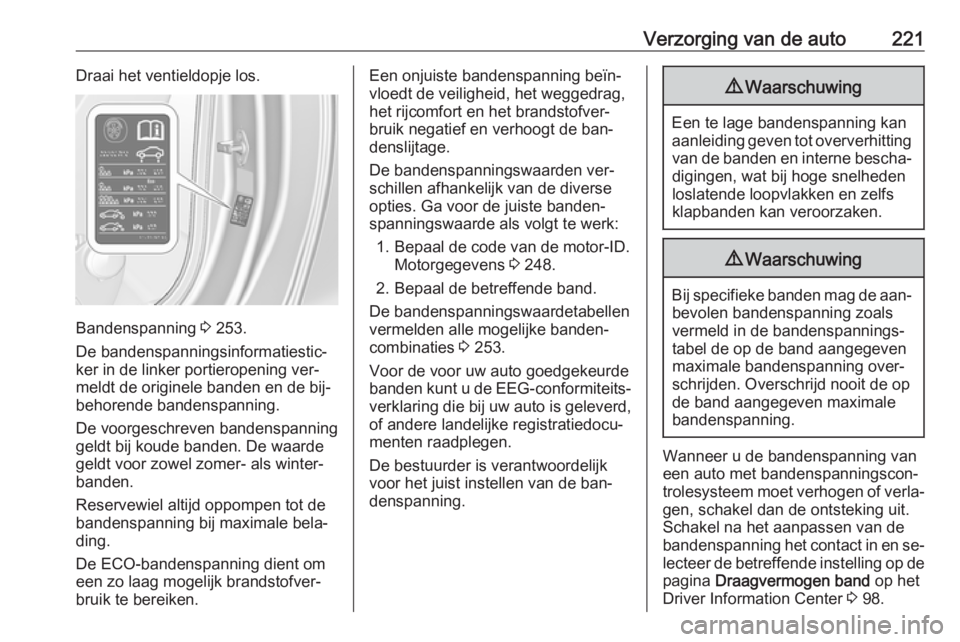

Verzorging van de auto221Draai het ventieldopje los.
Bandenspanning 3 253.
De bandenspanningsinformatiestic‐
ker in de linker portieropening ver‐
meldt de originele banden en de bij‐
behorende bandenspanning.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 248.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 253.
Voor de voor uw auto goedgekeurde banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de aan‐
bevolen bandenspanning zoals
vermeld in de bandenspannings‐
tabel de op de band aangegeven
maximale bandenspanning over‐
schrijden. Overschrijd nooit de op
de band aangegeven maximale
bandenspanning.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐ gen, schakel dan de ontsteking uit.
Schakel na het aanpassen van de
bandenspanning het contact in en se‐
lecteer de betreffende instelling op de
pagina Draagvermogen band op het
Driver Information Center 3 98.

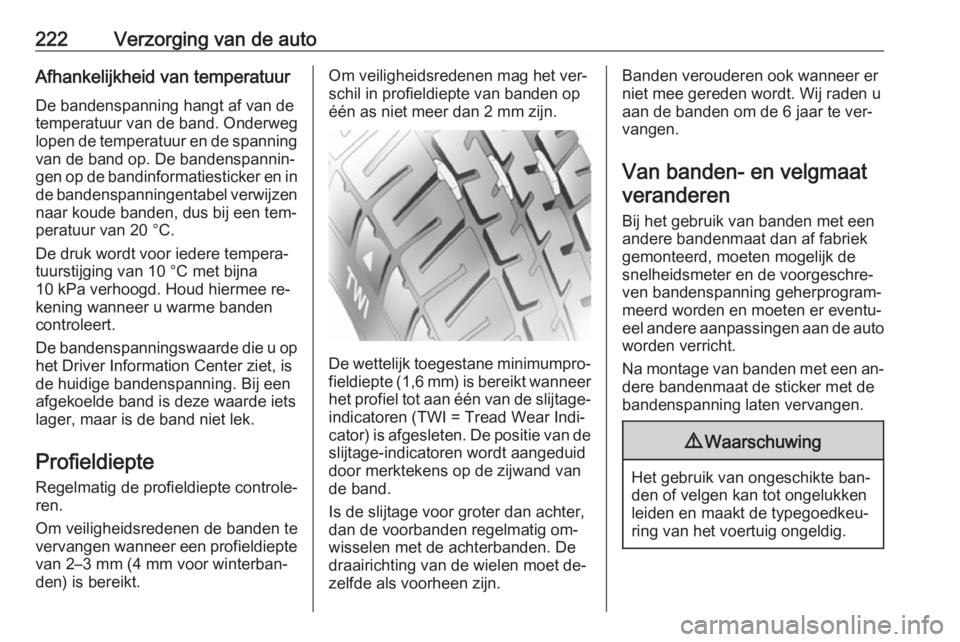

222Verzorging van de autoAfhankelijkheid van temperatuurDe bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de huidige bandenspanning. Bij een
afgekoelde band is deze waarde iets
lager, maar is de band niet lek.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.Om veiligheidsredenen mag het ver‐
schil in profieldiepte van banden op
één as niet meer dan 2 mm zijn.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde als voorheen zijn.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Van banden- en velgmaat veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met debandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.

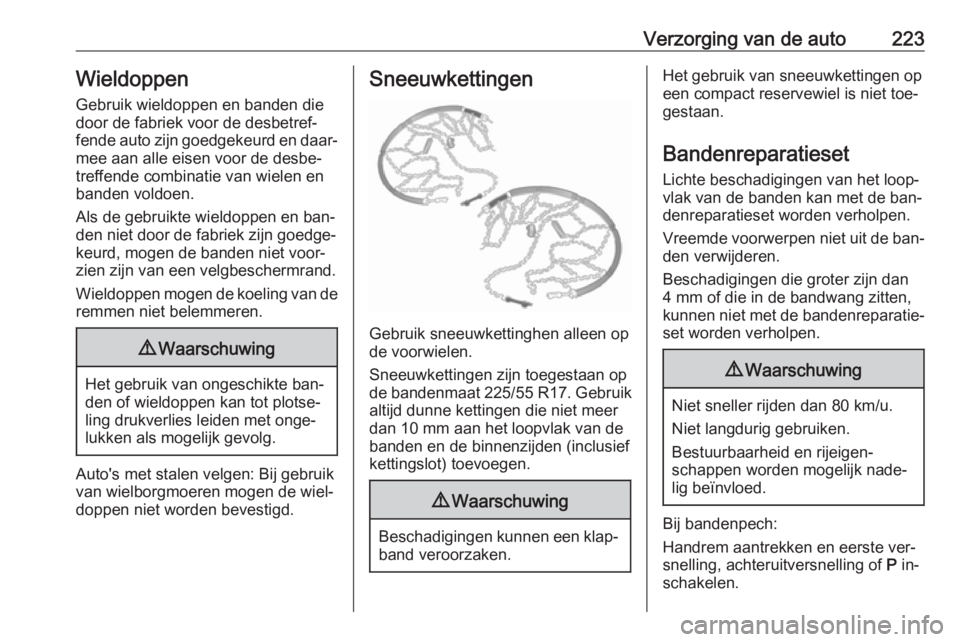

Verzorging van de auto223Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Als de gebruikte wieldoppen en ban‐
den niet door de fabriek zijn goedge‐
keurd, mogen de banden niet voor‐
zien zijn van een velgbeschermrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Gebruik sneeuwkettinghen alleen op
de voorwielen.
Sneeuwkettingen zijn toegestaan op
de bandenmaat 225/55 R17. Gebruik
altijd dunne kettingen die niet meer dan 10 mm aan het loopvlak van de
banden en de binnenzijden (inclusief
kettingslot) toevoegen.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van het loop‐
vlak van de banden kan met de ban‐
denreparatieset worden verholpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken en eerste ver‐
snelling, achteruitversnelling of P in‐
schakelen.

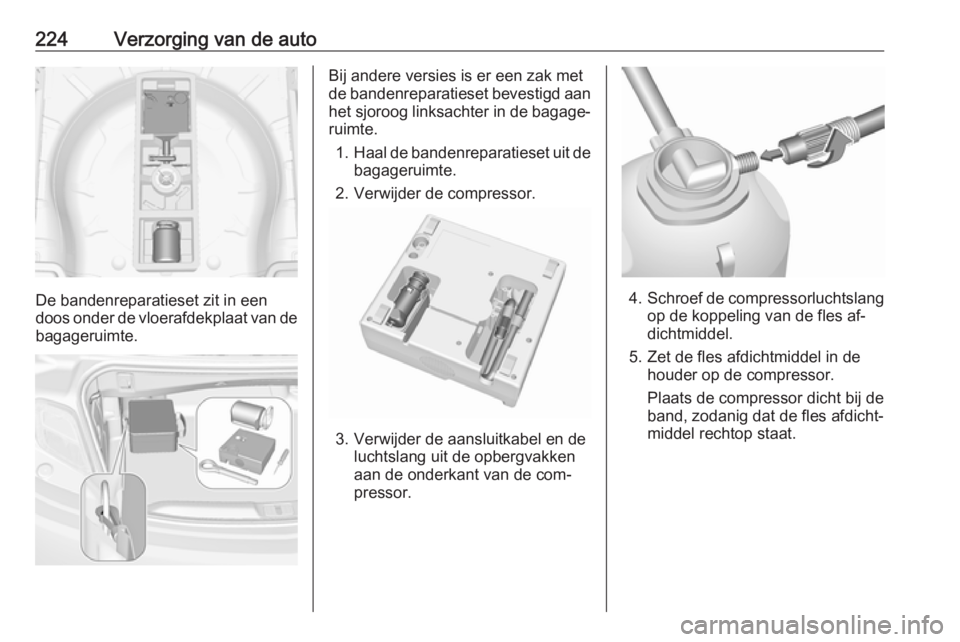

224Verzorging van de auto
De bandenreparatieset zit in een
doos onder de vloerafdekplaat van de
bagageruimte.
Bij andere versies is er een zak met
de bandenreparatieset bevestigd aan het sjoroog linksachter in de bagage‐
ruimte.
1. Haal de bandenreparatieset uit de
bagageruimte.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.

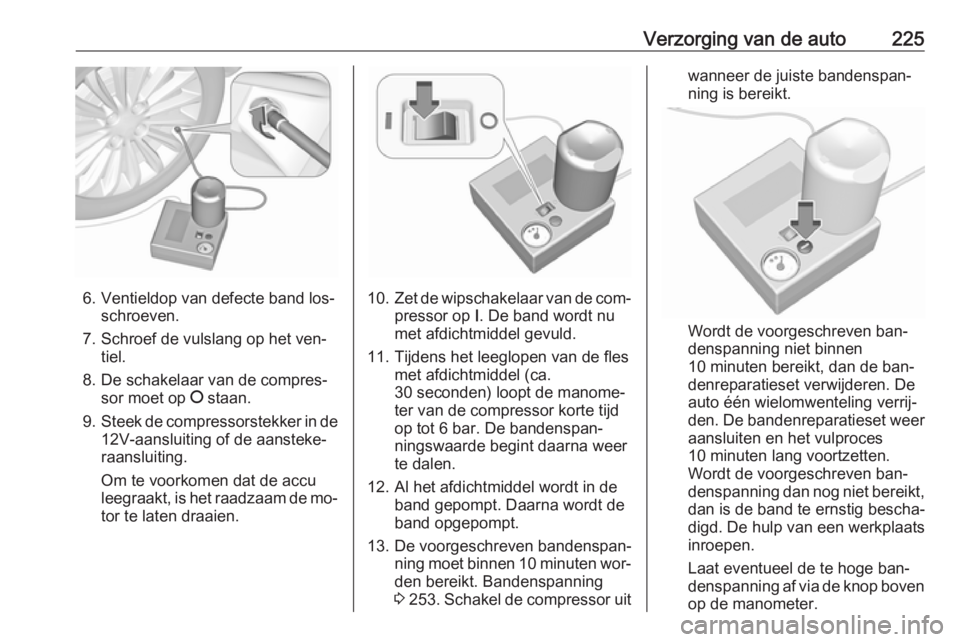

Verzorging van de auto225
6. Ventieldop van defecte band los‐schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. Tijdens het leeglopen van de fles met afdichtmiddel (ca.
30 seconden) loopt de manome‐
ter van de compressor korte tijd
op tot 6 bar. De bandenspan‐
ningswaarde begint daarna weer
te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 253 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling verrij‐
den. De bandenreparatieset weer
aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.

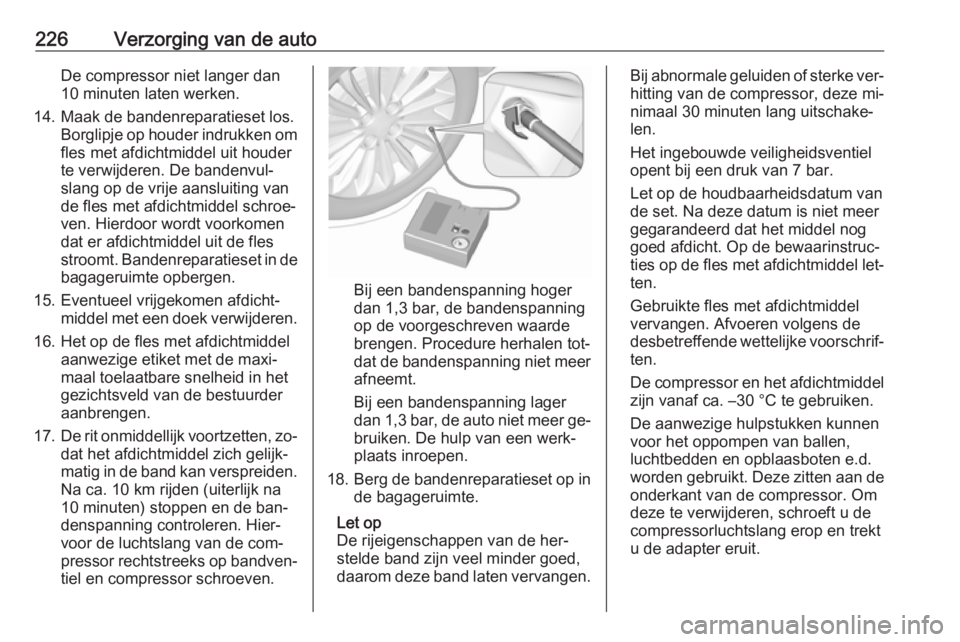

226Verzorging van de autoDe compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden.
Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐ tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Berg de bandenreparatieset op in
de bagageruimte.
Let op
De rijeigenschappen van de her‐
stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen
voor het oppompen van ballen, luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om
deze te verwijderen, schroeft u de compressorluchtslang erop en trekt
u de adapter eruit.

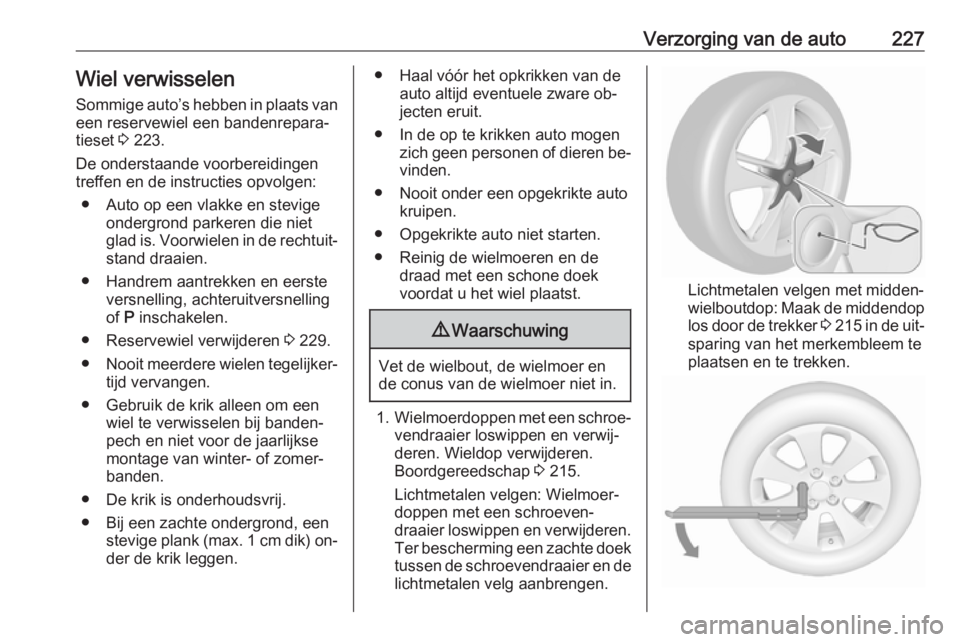

Verzorging van de auto227Wiel verwisselen
Sommige auto’s hebben in plaats van een reservewiel een bandenrepara‐
tieset 3 223.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke en stevige ondergrond parkeren die niet
glad is. Voorwielen in de rechtuit‐ stand draaien.
● Handrem aantrekken en eerste versnelling, achteruitversnelling
of P inschakelen.
● Reservewiel verwijderen 3 229.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.
● Gebruik de krik alleen om een wiel te verwisselen bij banden‐pech en niet voor de jaarlijkse
montage van winter- of zomer‐ banden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik) on‐
der de krik leggen.● Haal vóór het opkrikken van de auto altijd eventuele zware ob‐
jecten eruit.
● In de op te krikken auto mogen zich geen personen of dieren be‐vinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en de draad met een schone doek
voordat u het wiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
Boordgereedschap 3 215.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek
tussen de schroevendraaier en de lichtmetalen velg aanbrengen.
Lichtmetalen velgen met midden‐
wielboutdop: Maak de middendop los door de trekker 3 215 in de uit‐
sparing van het merkembleem te
plaatsen en te trekken.

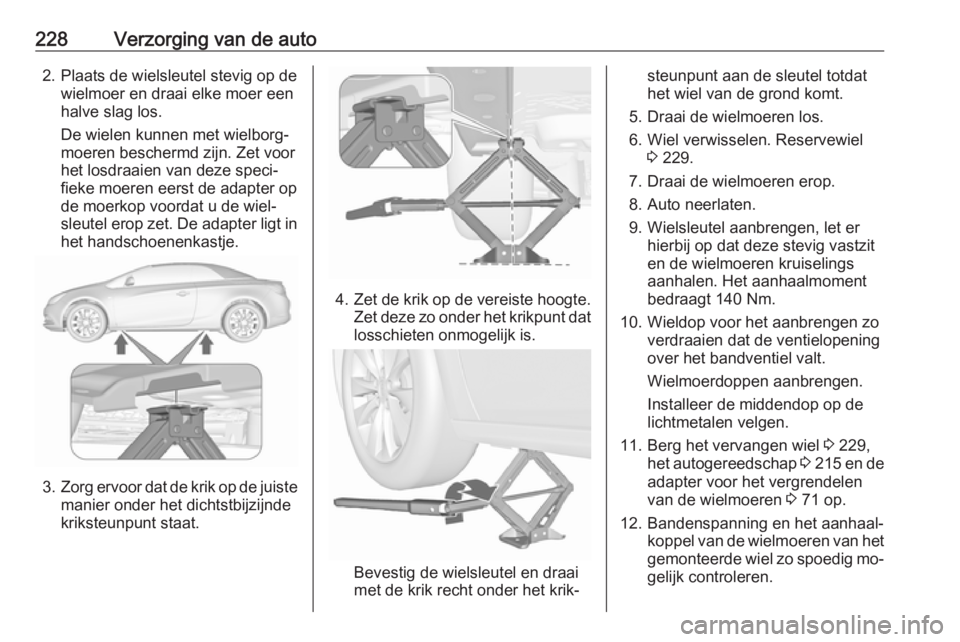

228Verzorging van de auto2. Plaats de wielsleutel stevig op dewielmoer en draai elke moer een
halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐
sleutel erop zet. De adapter ligt in het handschoenenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
4. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat
losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de sleutel totdat
het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 229.
7. Draai de wielmoeren erop.
8. Auto neerlaten.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopening
over het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.
11. Berg het vervangen wiel 3 229,
het autogereedschap 3 215 en de
adapter voor het vergrendelen
van de wielmoeren 3 71 op.
12. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐
gelijk controleren.
