OPEL CASCADA 2016.5 Instruktionsbok

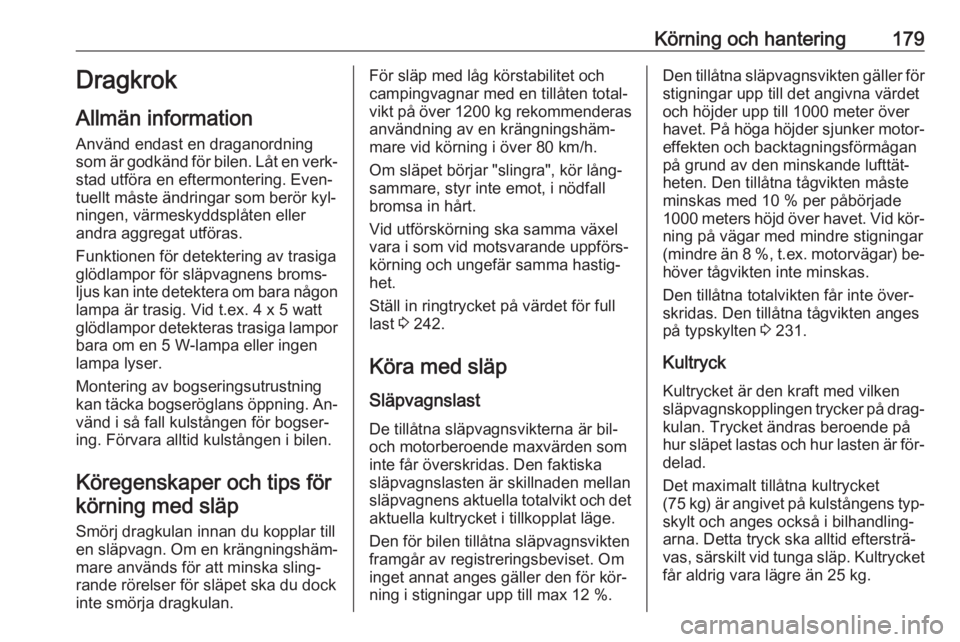

Körning och hantering179Dragkrok
Allmän information
Använd endast en draganordning
som är godkänd för bilen. Låt en verk‐ stad utföra en eftermontering. Even‐
tuellt måste ändringar som berör kyl‐
ningen, värmeskyddsplåten eller
andra aggregat utföras.
Funktionen för detektering av trasiga
glödlampor för släpvagnens broms‐
ljus kan inte detektera om bara någon lampa är trasig. Vid t.ex. 4 x 5 watt
glödlampor detekteras trasiga lampor
bara om en 5 W-lampa eller ingen lampa lyser.
Montering av bogseringsutrustning
kan täcka bogseröglans öppning. An‐
vänd i så fall kulstången för bogser‐
ing. Förvara alltid kulstången i bilen.
Köregenskaper och tips förkörning med släp
Smörj dragkulan innan du kopplar till
en släpvagn. Om en krängningshäm‐
mare används för att minska sling‐
rande rörelser för släpet ska du dock
inte smörja dragkulan.För släp med låg körstabilitet och campingvagnar med en tillåten total‐
vikt på över 1200 kg rekommenderas
användning av en krängningshäm‐
mare vid körning i över 80 km/h.
Om släpet börjar "slingra", kör lång‐
sammare, styr inte emot, i nödfall
bromsa in hårt.
Vid utförskörning ska samma växel
vara i som vid motsvarande uppförs‐
körning och ungefär samma hastig‐ het.
Ställ in ringtrycket på värdet för full
last 3 242.
Köra med släp
Släpvagnslast De tillåtna släpvagnsvikterna är bil-
och motorberoende maxvärden som
inte får överskridas. Den faktiska
släpvagnslasten är skillnaden mellan
släpvagnens aktuella totalvikt och det
aktuella kultrycket i tillkopplat läge.
Den för bilen tillåtna släpvagnsvikten
framgår av registreringsbeviset. Om
inget annat anges gäller den för kör‐
ning i stigningar upp till max 12 %.Den tillåtna släpvagnsvikten gäller för
stigningar upp till det angivna värdet
och höjder upp till 1000 meter över
havet. På höga höjder sjunker motor‐ effekten och backtagningsförmågan
på grund av den minskande lufttät‐
heten. Den tillåtna tågvikten måste
minskas med 10 % per påbörjade
1000 meters höjd över havet. Vid kör‐
ning på vägar med mindre stigningar
(mindre än 8 %, t.ex. motorvägar) be‐ höver tågvikten inte minskas.
Den tillåtna totalvikten får inte över‐
skridas. Den tillåtna tågvikten anges på typskylten 3 231.
Kultryck Kultrycket är den kraft med vilken
släpvagnskopplingen trycker på drag‐ kulan. Trycket ändras beroende på
hur släpet lastas och hur lasten är för‐
delad.
Det maximalt tillåtna kultrycket
(75 kg) är angivet på kulstångens typ‐
skylt och anges också i bilhandling‐
arna. Detta tryck ska alltid eftersträ‐
vas, särskilt vid tunga släp. Kultrycket får aldrig vara lägre än 25 kg.

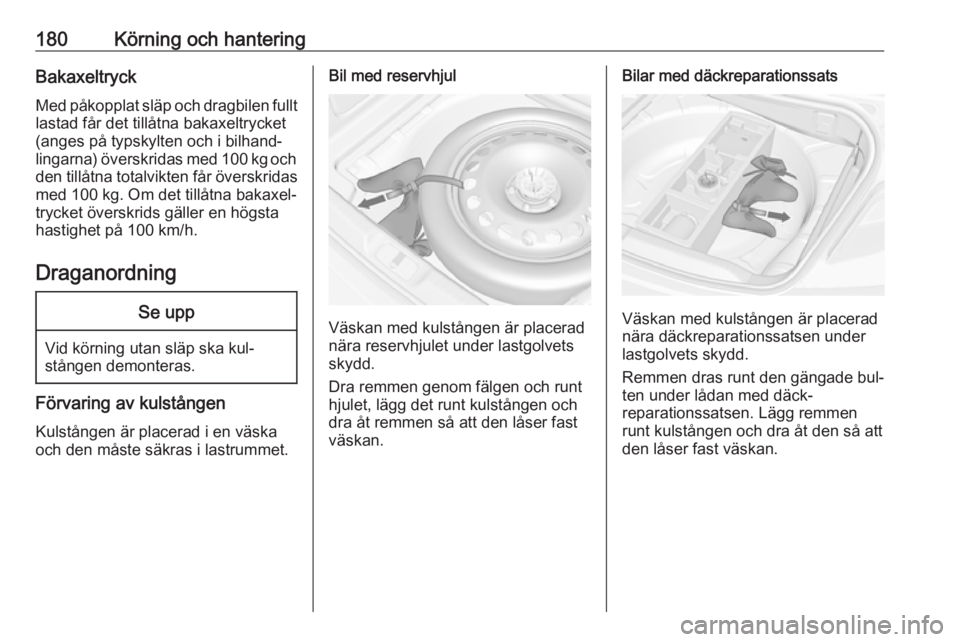

180Körning och hanteringBakaxeltryck
Med påkopplat släp och dragbilen fullt lastad får det tillåtna bakaxeltrycket
(anges på typskylten och i bilhand‐
lingarna) överskridas med 100 kg och
den tillåtna totalvikten får överskridas med 100 kg. Om det tillåtna bakaxel‐
trycket överskrids gäller en högsta hastighet på 100 km/h.
DraganordningSe upp
Vid körning utan släp ska kul‐ stången demonteras.
Förvaring av kulstången
Kulstången är placerad i en väska
och den måste säkras i lastrummet.
Bil med reservhjul
Väskan med kulstången är placerad
nära reservhjulet under lastgolvets
skydd.
Dra remmen genom fälgen och runt
hjulet, lägg det runt kulstången och
dra åt remmen så att den låser fast
väskan.
Bilar med däckreparationssats
Väskan med kulstången är placerad
nära däckreparationssatsen under
lastgolvets skydd.
Remmen dras runt den gängade bul‐
ten under lådan med däck‐
reparationssatsen. Lägg remmen runt kulstången och dra åt den så att
den låser fast väskan.

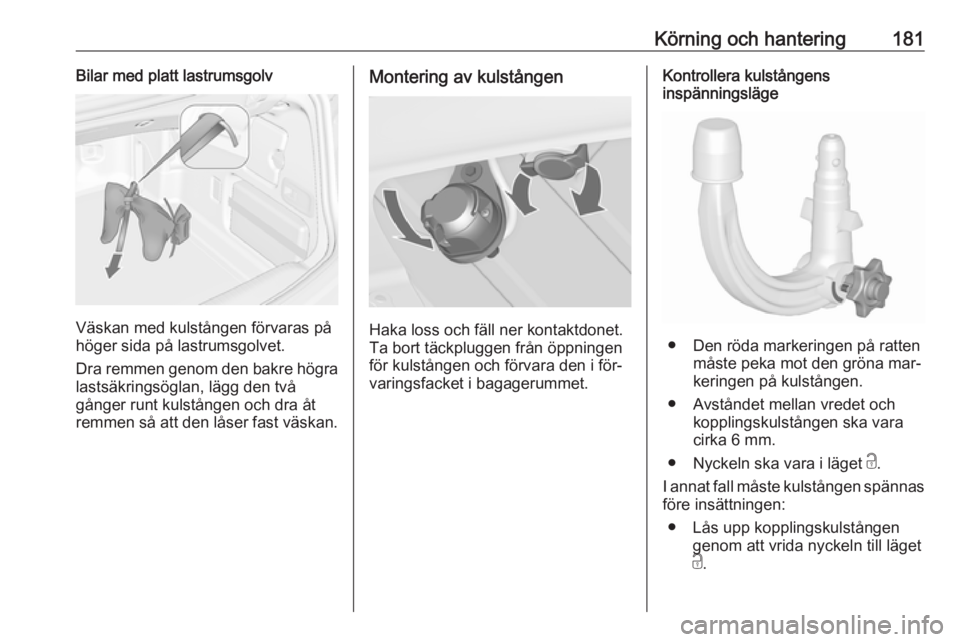

Körning och hantering181Bilar med platt lastrumsgolv
Väskan med kulstången förvaras på
höger sida på lastrumsgolvet.
Dra remmen genom den bakre högra
lastsäkringsöglan, lägg den två
gånger runt kulstången och dra åt
remmen så att den låser fast väskan.
Montering av kulstången
Haka loss och fäll ner kontaktdonet.
Ta bort täckpluggen från öppningen
för kulstången och förvara den i för‐ varingsfacket i bagagerummet.
Kontrollera kulstångens
inspänningsläge
● Den röda markeringen på ratten
måste peka mot den gröna mar‐
keringen på kulstången.
● Avståndet mellan vredet och kopplingskulstången ska varacirka 6 mm.
● Nyckeln ska vara i läget c.
I annat fall måste kulstången spännas före insättningen:
● Lås upp kopplingskulstången genom att vrida nyckeln till läget
c .

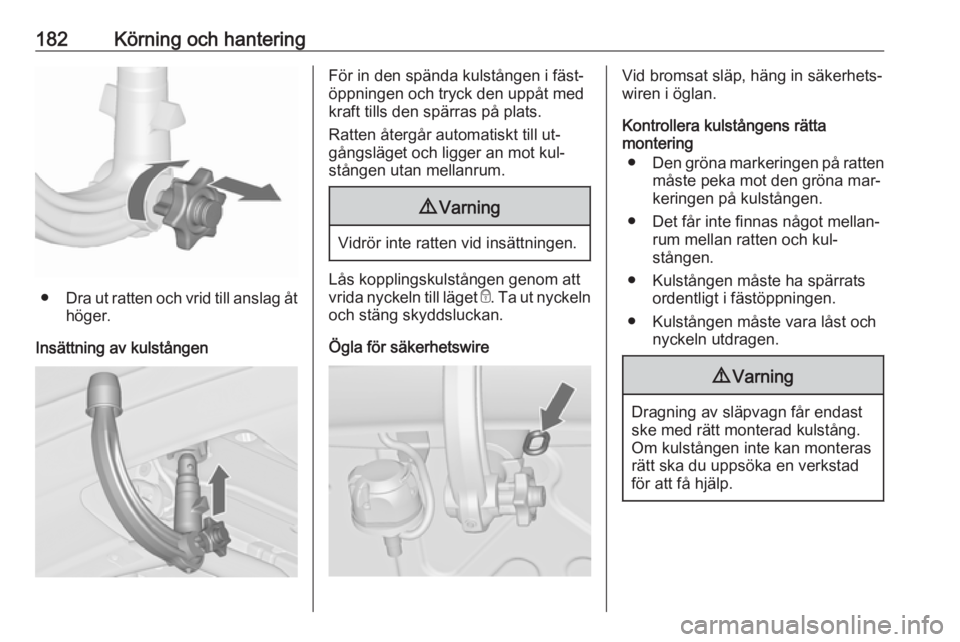

182Körning och hantering
●Dra ut ratten och vrid till anslag åt
höger.
Insättning av kulstången
För in den spända kulstången i fäst‐
öppningen och tryck den uppåt med
kraft tills den spärras på plats.
Ratten återgår automatiskt till ut‐ gångsläget och ligger an mot kul‐
stången utan mellanrum.9 Varning
Vidrör inte ratten vid insättningen.
Lås kopplingskulstången genom att
vrida nyckeln till läget e. Ta ut nyckeln
och stäng skyddsluckan.
Ögla för säkerhetswire
Vid bromsat släp, häng in säkerhets‐
wiren i öglan.
Kontrollera kulstångens rätta
montering
● Den gröna markeringen på ratten
måste peka mot den gröna mar‐
keringen på kulstången.
● Det får inte finnas något mellan‐ rum mellan ratten och kul‐
stången.
● Kulstången måste ha spärrats ordentligt i fästöppningen.
● Kulstången måste vara låst och nyckeln utdragen.9Varning
Dragning av släpvagn får endast
ske med rätt monterad kulstång.
Om kulstången inte kan monteras
rätt ska du uppsöka en verkstad för att få hjälp.

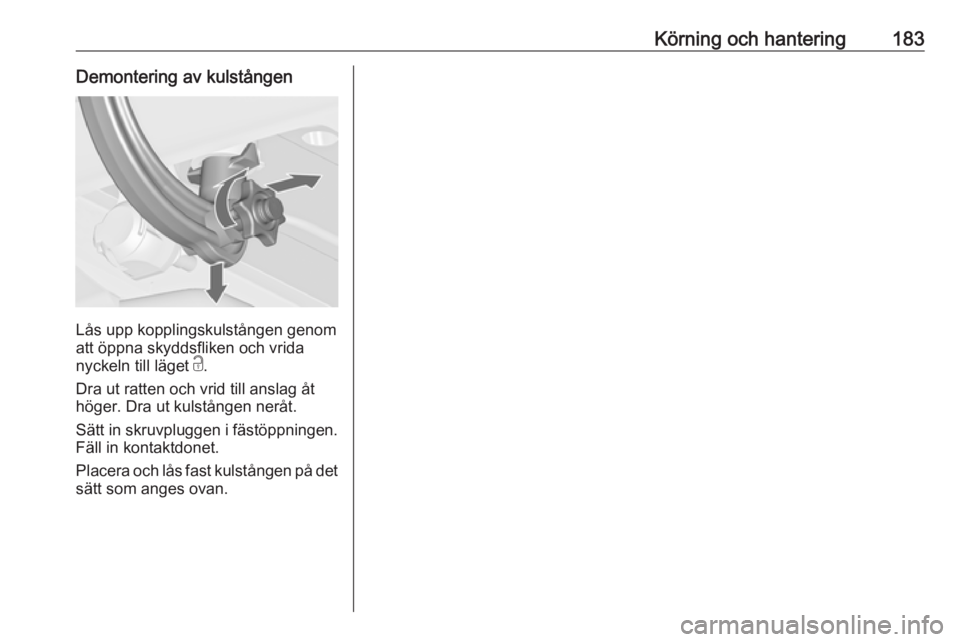

Körning och hantering183Demontering av kulstången
Lås upp kopplingskulstången genom
att öppna skyddsfliken och vrida
nyckeln till läget c.
Dra ut ratten och vrid till anslag åt
höger. Dra ut kulstången neråt.
Sätt in skruvpluggen i fästöppningen. Fäll in kontaktdonet.
Placera och lås fast kulstången på det
sätt som anges ovan.

184BilvårdBilvårdAllmän information.....................185
Tillbehör och bilmodifiering ......185
Parkering av bilen ....................185
Återvinning efter bilens livstid ..186
Bilkontroller ................................ 186
Utföra arbete ........................... 186
Motorhuv ................................. 186
Motorolja .................................. 187
Motorkylvätska ........................ 188
Spolarvätska ............................ 189
Bromsar ................................... 189
Bromsvätska ............................ 189
Bilbatteri .................................. 190
Lufta bränslesystem, diesel .....191
Byta torkarblad ........................ 191
Glödlampsbyte ........................... 192
Byta glödlampor ......................192
Halogenstrålkastare ................192
Kurvbelysning .......................... 194
Dimljus ..................................... 195
Främre blinkers .......................195
Bakljus ..................................... 196
Sidoblinkers ............................. 198
Registreringsskyltsbelysning ...199Kupébelysning ......................... 199
Instrumentpanelbelysning .......199
Elsystem .................................... 200
Säkringar ................................. 200
Säkringscentral, motorrum ......201
Säkringscentral, instrumentpanel ......................203
Säkringscentral, lastrum ..........204
Bilverktyg ................................... 205
Verktyg .................................... 205
Fälgar och däck .........................206
Vinterdäck ............................... 206
Däckbeteckningar ....................207
Övervakningssystem för däcktryck ................................ 207
Däcktryck ................................. 210
Mönsterdjup ............................. 211
Byta däck och fälgdimension ...212
Hjulsidor .................................. 212
Snökedjor ................................ 212
Däckreparationssats ................213
Byta hjul ................................... 216
Reservhjul ............................... 218
Start med startkablar .................222
Bogsering ................................... 223
Bogsera bilen .......................... 223
Bogsera en annan bil ..............224Vård av utseendet .....................225
Yttre vård ................................. 225
Kupévård ................................. 227

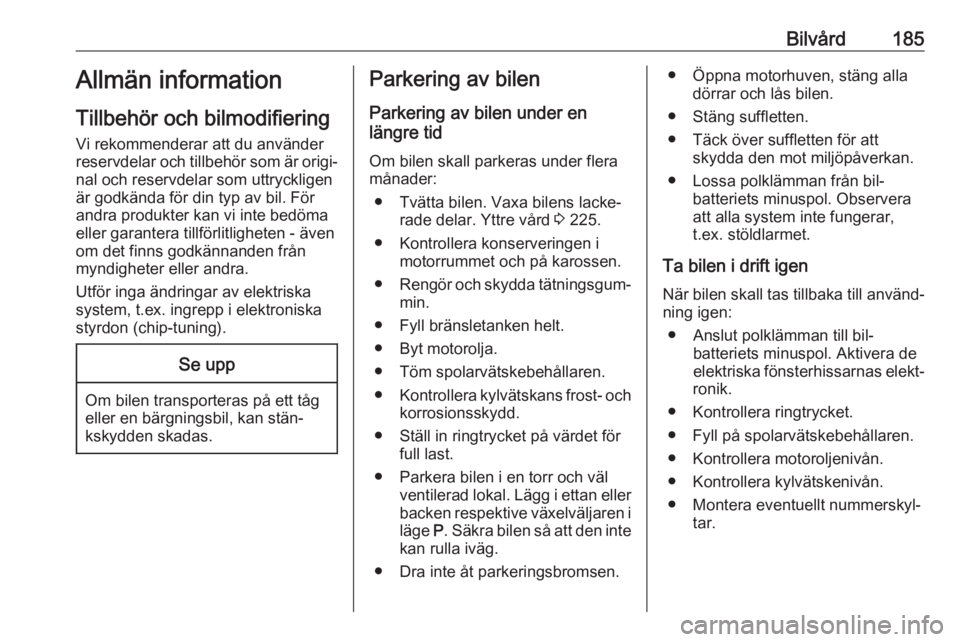

Bilvård185Allmän information
Tillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐ nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Utför inga ändringar av elektriska
system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.
Parkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta bilen. Vaxa bilens lacke‐ rade delar. Yttre vård 3 225.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och skydda tätningsgum‐
min.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan ellerbacken respektive växelväljaren i
läge P. Säkra bilen så att den inte
kan rulla iväg.
● Dra inte åt parkeringsbromsen.● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Stäng suffletten.
● Täck över suffletten för att skydda den mot miljöpåverkan.
● Lossa polklämman från bil‐ batteriets minuspol. Observera
att alla system inte fungerar, t.ex. stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐ ning igen:
● Anslut polklämman till bil‐ batteriets minuspol. Aktivera de
elektriska fönsterhissarnas elekt‐
ronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.
● Montera eventuellt nummerskyl‐ tar.

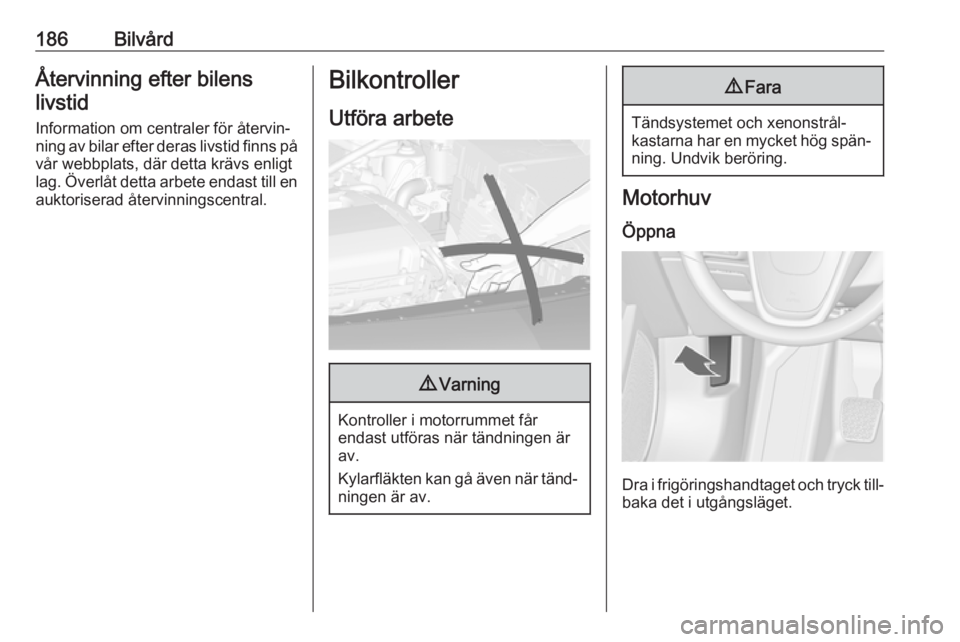

186BilvårdÅtervinning efter bilenslivstid
Information om centraler för återvin‐
ning av bilar efter deras livstid finns på vår webbplats, där detta krävs enligt
lag. Överlåt detta arbete endast till en
auktoriserad återvinningscentral.Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Tändsystemet och xenonstrål‐
kastarna har en mycket hög spän‐
ning. Undvik beröring.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐baka det i utgångsläget.

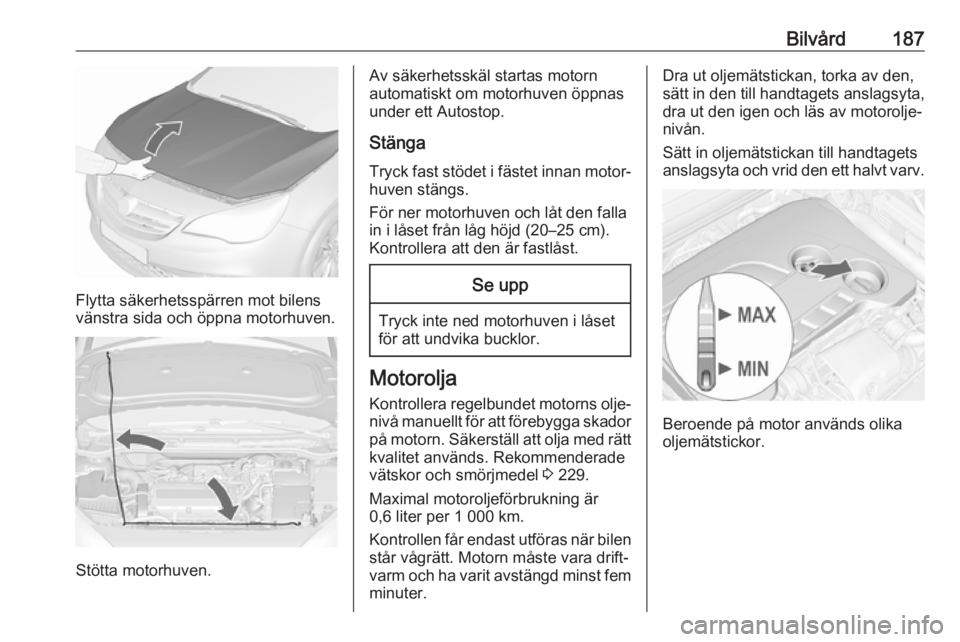

Bilvård187
Flytta säkerhetsspärren mot bilens
vänstra sida och öppna motorhuven.
Stötta motorhuven.
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Tryck fast stödet i fästet innan motor‐ huven stängs.
För ner motorhuven och låt den falla in i låset från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn. Säkerställ att olja med rätt kvalitet används. Rekommenderade
vätskor och smörjmedel 3 229.
Maximal motoroljeförbrukning är
0,6 liter per 1 000 km.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst fem minuter.
Dra ut oljemätstickan, torka av den,
sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Beroende på motor används olika
oljemätstickor.

188Bilvård
Om motoroljenivån har sjunkit till på‐
fyllningsmarkeringen MIN ska motor‐
olja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som an‐
vändes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på mät‐
stickan.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller su‐
gas ut.
Påfyllningsmängder 3 241.
Sätt på och skruva fast locket.
Motorkylvätska
Kylvätskan ger frostskydd ner till ca -28 °C. I nordliga länder med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till cirka -37 °C.Se upp
Använd endast godkänt frost‐
skyddsmedel.
Kylvätskenivå
Se upp
För låg kylvätskenivå kan leda till
skador på motorn.
