OPEL CASCADA 2016.5 Manual de Instruções (in Portugues)

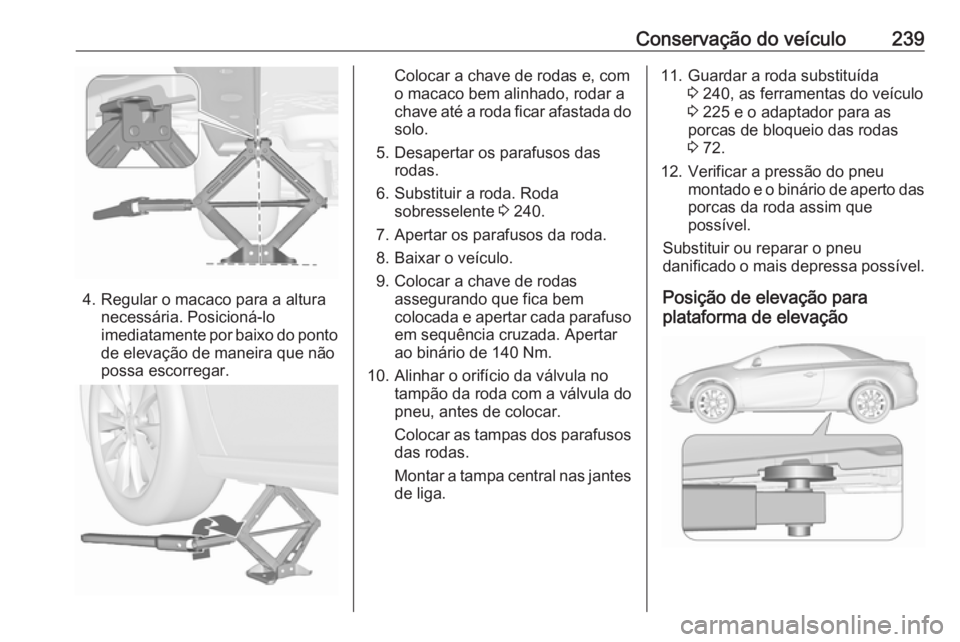

Conservação do veículo239
4. Regular o macaco para a alturanecessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Colocar a chave de rodas e, com o macaco bem alinhado, rodar a
chave até a roda ficar afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 240.
7. Apertar os parafusos da roda.
8. Baixar o veículo.
9. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
ao binário de 140 Nm.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
Montar a tampa central nas jantes
de liga.11. Guardar a roda substituída 3 240, as ferramentas do veículo
3 225 e o adaptador para as
porcas de bloqueio das rodas
3 72.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.
Posição de elevação para
plataforma de elevação

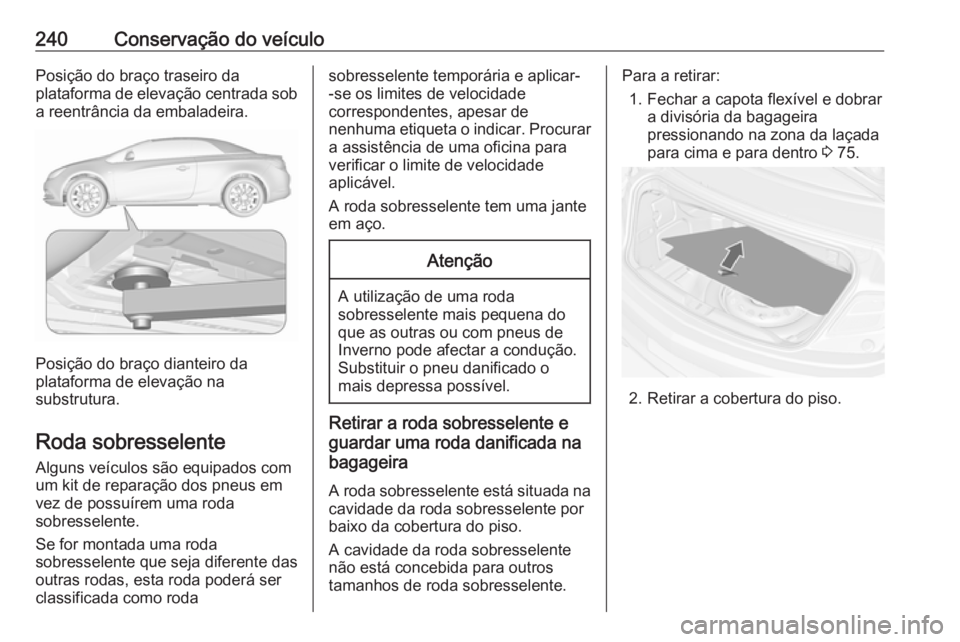

240Conservação do veículoPosição do braço traseiro da
plataforma de elevação centrada sob
a reentrância da embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação dos pneus em
vez de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Retirar a roda sobresselente e
guardar uma roda danificada na
bagageira
A roda sobresselente está situada na cavidade da roda sobresselente por
baixo da cobertura do piso.
A cavidade da roda sobresselente
não está concebida para outros
tamanhos de roda sobresselente.
Para a retirar:
1. Fechar a capota flexível e dobrar a divisória da bagageira
pressionando na zona da laçada
para cima e para dentro 3 75.
2. Retirar a cobertura do piso.

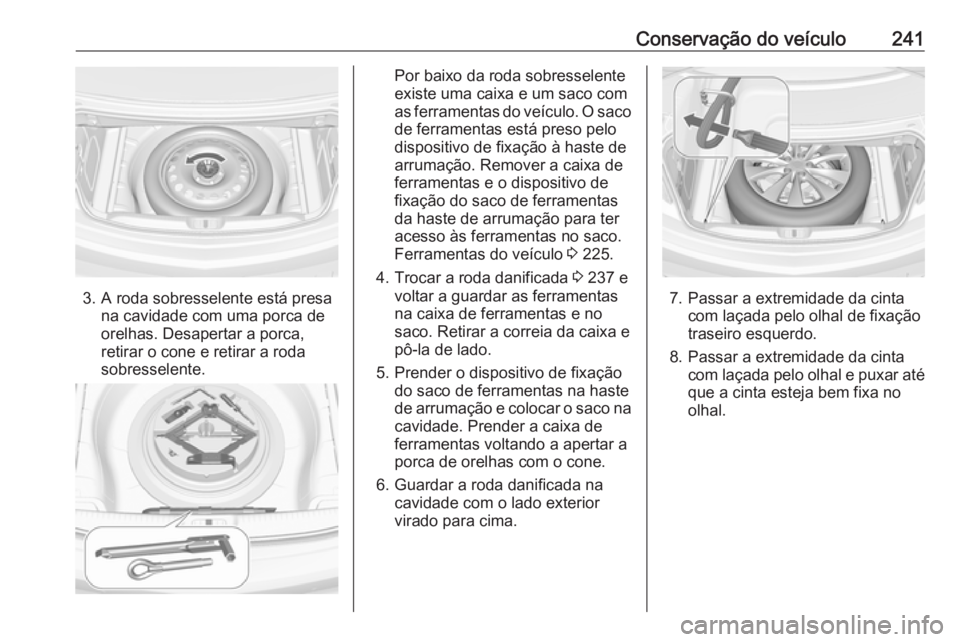

Conservação do veículo241
3. A roda sobresselente está presana cavidade com uma porca de
orelhas. Desapertar a porca,
retirar o cone e retirar a roda
sobresselente.
Por baixo da roda sobresselente
existe uma caixa e um saco com
as ferramentas do veículo. O saco
de ferramentas está preso pelo
dispositivo de fixação à haste de
arrumação. Remover a caixa de
ferramentas e o dispositivo de
fixação do saco de ferramentas
da haste de arrumação para ter
acesso às ferramentas no saco.
Ferramentas do veículo 3 225.
4. Trocar a roda danificada 3 237 e
voltar a guardar as ferramentas
na caixa de ferramentas e no
saco. Retirar a correia da caixa e
pô-la de lado.
5. Prender o dispositivo de fixação do saco de ferramentas na haste
de arrumação e colocar o saco na cavidade. Prender a caixa de
ferramentas voltando a apertar a
porca de orelhas com o cone.
6. Guardar a roda danificada na cavidade com o lado exterior
virado para cima.
7. Passar a extremidade da cinta com laçada pelo olhal de fixação
traseiro esquerdo.
8. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.

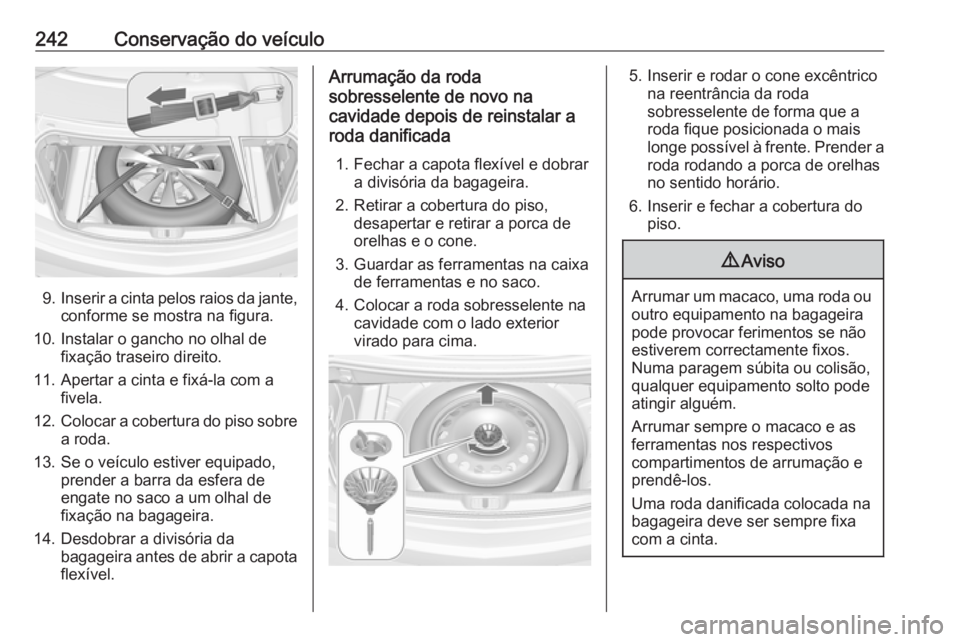

242Conservação do veículo
9.Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
10. Instalar o gancho no olhal de fixação traseiro direito.
11. Apertar a cinta e fixá-la com a fivela.
12. Colocar a cobertura do piso sobre
a roda.
13. Se o veículo estiver equipado, prender a barra da esfera de
engate no saco a um olhal de
fixação na bagageira.
14. Desdobrar a divisória da bagageira antes de abrir a capotaflexível.
Arrumação da roda
sobresselente de novo na
cavidade depois de reinstalar a
roda danificada
1. Fechar a capota flexível e dobrar a divisória da bagageira.
2. Retirar a cobertura do piso, desapertar e retirar a porca de
orelhas e o cone.
3. Guardar as ferramentas na caixa de ferramentas e no saco.
4. Colocar a roda sobresselente na cavidade com o lado exterior
virado para cima.5. Inserir e rodar o cone excêntrico na reentrância da roda
sobresselente de forma que a
roda fique posicionada o mais
longe possível à frente. Prender a
roda rodando a porca de orelhas
no sentido horário.
6. Inserir e fechar a cobertura do piso.9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.

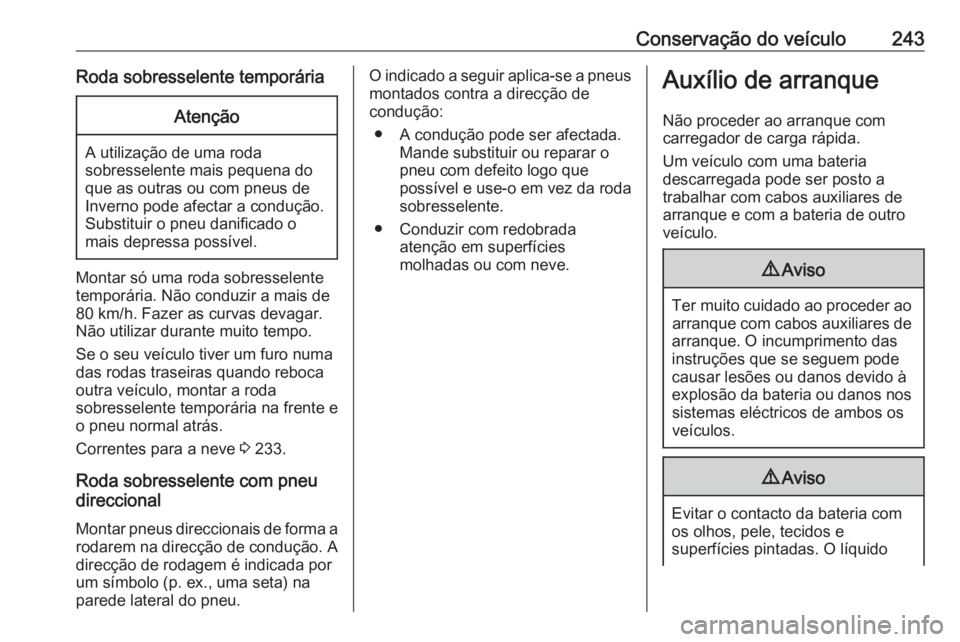

Conservação do veículo243Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para a neve 3 233.
Roda sobresselente com pneu
direccional
Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

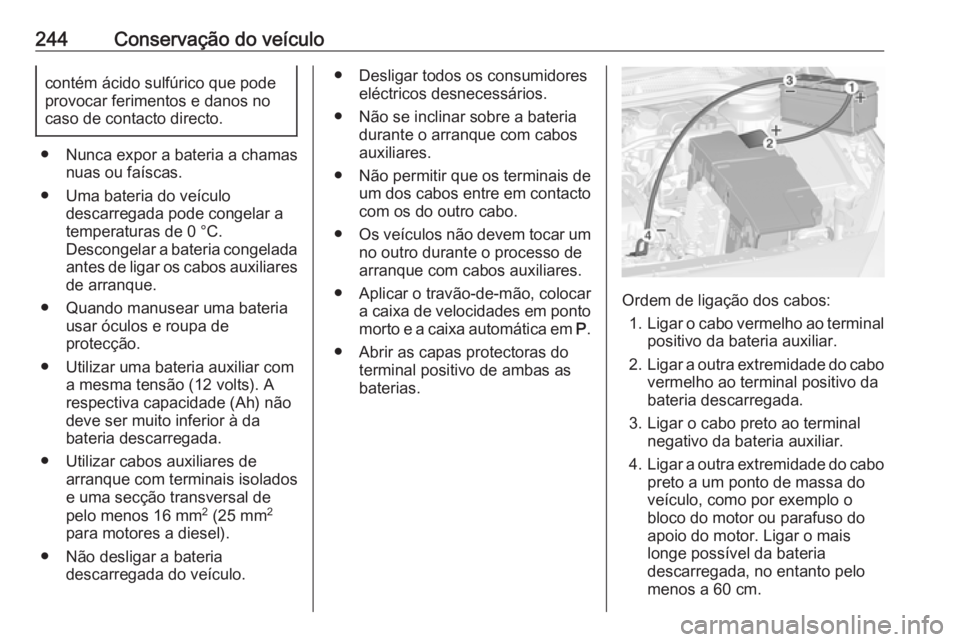

244Conservação do veículocontém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar uma bateria auxiliar com a mesma tensão (12 volts). A
respectiva capacidade (Ah) não
deve ser muito inferior à da
bateria descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria durante o arranque com cabos
auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão-de-mão, colocar a caixa de velocidades em pontomorto e a caixa automática em P.
● Abrir as capas protectoras do terminal positivo de ambas as
baterias.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto a um ponto de massa do
veículo, como por exemplo o
bloco do motor ou parafuso do
apoio do motor. Ligar o mais
longe possível da bateria
descarregada, no entanto pelo
menos a 60 cm.

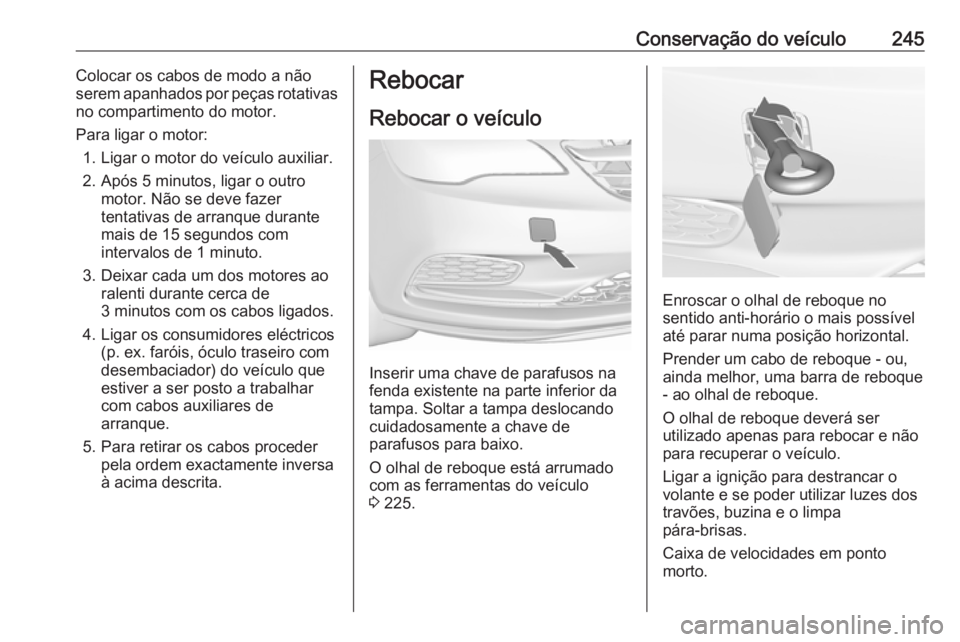

Conservação do veículo245Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para ligar o motor: 1. Ligar o motor do veículo auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 225.
Enroscar o olhal de reboque no
sentido anti-horário o mais possível
até parar numa posição horizontal.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Caixa de velocidades em ponto
morto.

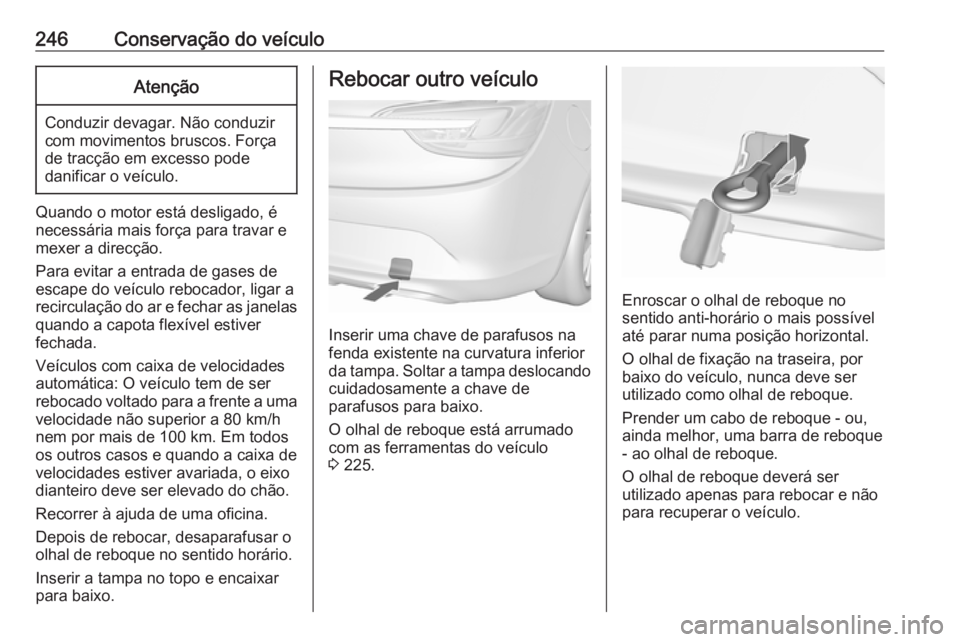

246Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas
quando a capota flexível estiver
fechada.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos os outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque no sentido horário.
Inserir a tampa no topo e encaixar
para baixo.
Rebocar outro veículo
Inserir uma chave de parafusos na
fenda existente na curvatura inferior
da tampa. Soltar a tampa deslocando cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 225.
Enroscar o olhal de reboque no
sentido anti-horário o mais possível
até parar numa posição horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.

Conservação do veículo247Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque no sentido horário.
Inserir a tampa no topo e encaixar
para baixo.
Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo está exposta a influências ambientais, pelo que o
veículo deve ser lavado
regularmente.
Ao utilizar lavagens automáticas de
veículos, recomendamos as que têm
escovas têxteis e um programa sem
aditivos de cera.Ao lavar à mão, utilizar água limpa e uma escova macia, limpando no
sentido da textura da capota têxtil.
Nunca utilizar um jato de vapor ou de
alta pressão para limpar a capota
flexível ou o compartimento do motor.
Encerar as peças pintadas do veículo regularmente.
Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias afins deverão ser limpas
imediatamente, uma vez que contêm constituintes agressivos que podem
danificar a pintura e o tecido.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. As escovas do limpa pára-
-brisas devem estar desligadas.
Retirar a antena e acessórios
externos adicionais.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.

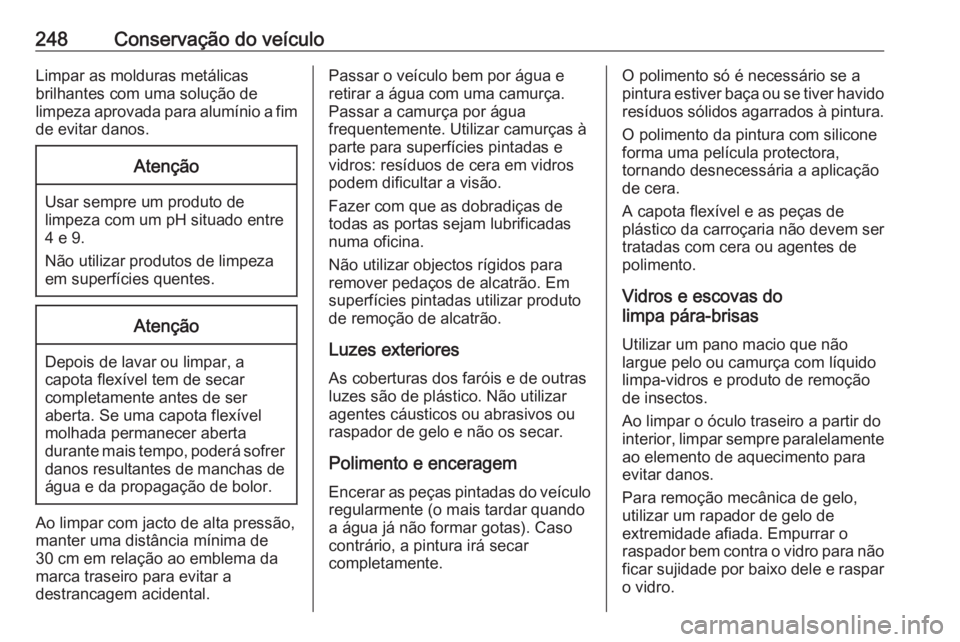

248Conservação do veículoLimpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim de evitar danos.Atenção
Usar sempre um produto de
limpeza com um pH situado entre
4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Atenção
Depois de lavar ou limpar, a
capota flexível tem de secar
completamente antes de ser
aberta. Se uma capota flexível
molhada permanecer aberta
durante mais tempo, poderá sofrer danos resultantes de manchas de
água e da propagação de bolor.
Ao limpar com jacto de alta pressão, manter uma distância mínima de
30 cm em relação ao emblema da
marca traseiro para evitar a
destrancagem acidental.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar as peças pintadas do veículoregularmente (o mais tardar quandoa água já não formar gotas). Caso
contrário, a pintura irá secar
completamente.O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
A capota flexível e as peças de
plástico da carroçaria não devem ser
tratadas com cera ou agentes de
polimento.
Vidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar
o vidro.
