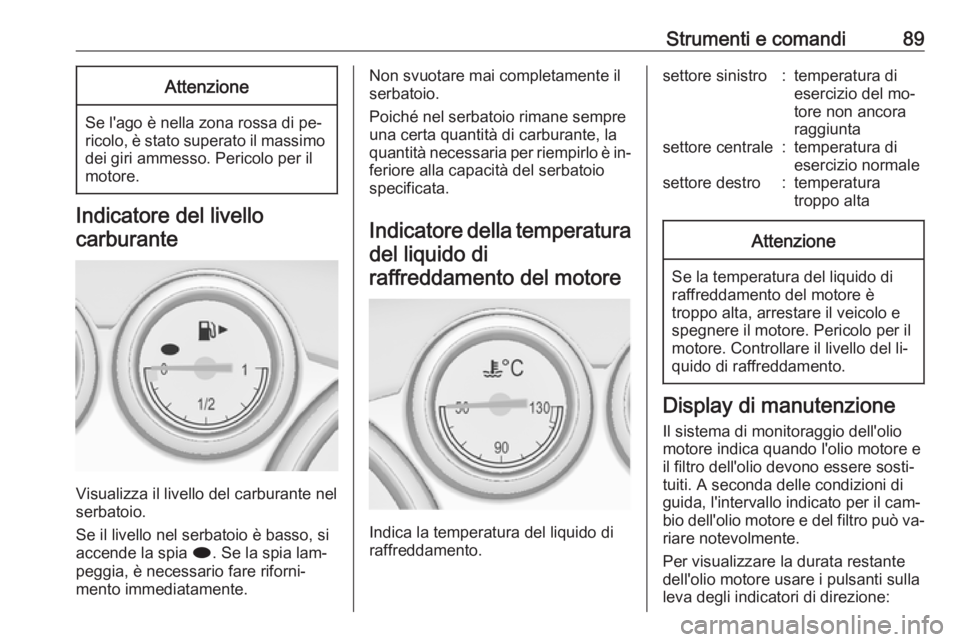

Strumenti e comandi89Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia lam‐
peggia, è necessario fare riforni‐
mento immediatamente.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.
Indicatore della temperatura del liquido diraffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro:temperatura di
esercizio del mo‐
tore non ancora
raggiuntasettore centrale:temperatura di
esercizio normalesettore destro:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e il filtro dell'olio devono essere sosti‐tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:

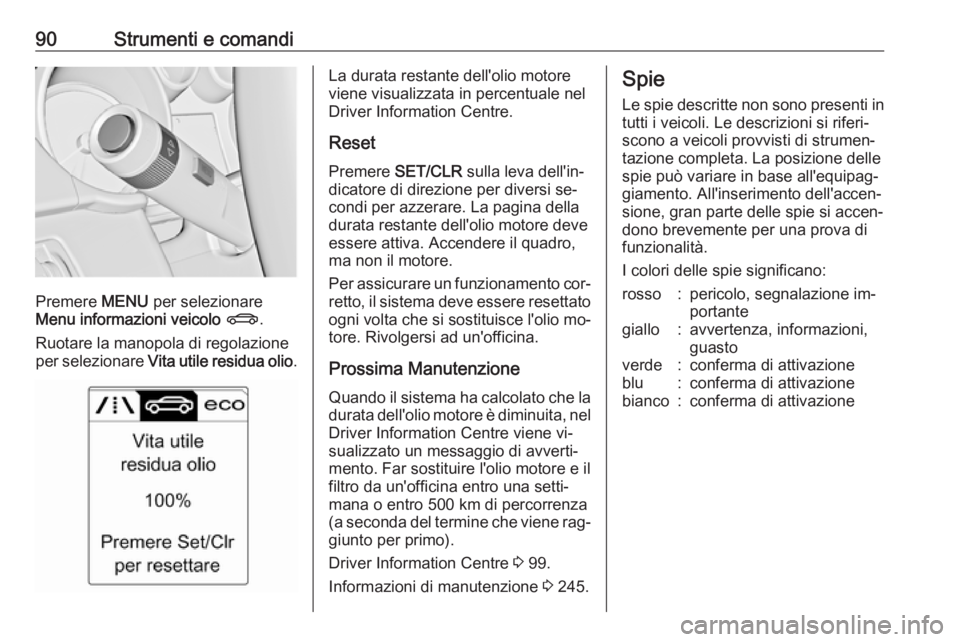

90Strumenti e comandi
Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi se‐ condi per azzerare. La pagina della
durata restante dell'olio motore deve
essere attiva. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento cor‐ retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 99.
Informazioni di manutenzione 3 245.Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐ portantegiallo:avvertenza, informazioni,guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

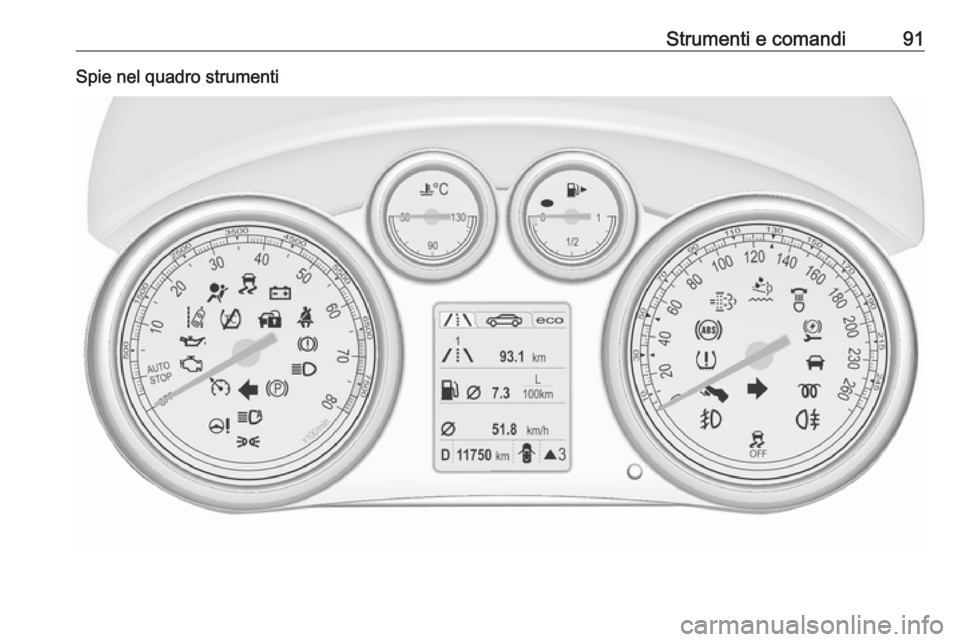

Strumenti e comandi91Spie nel quadro strumenti

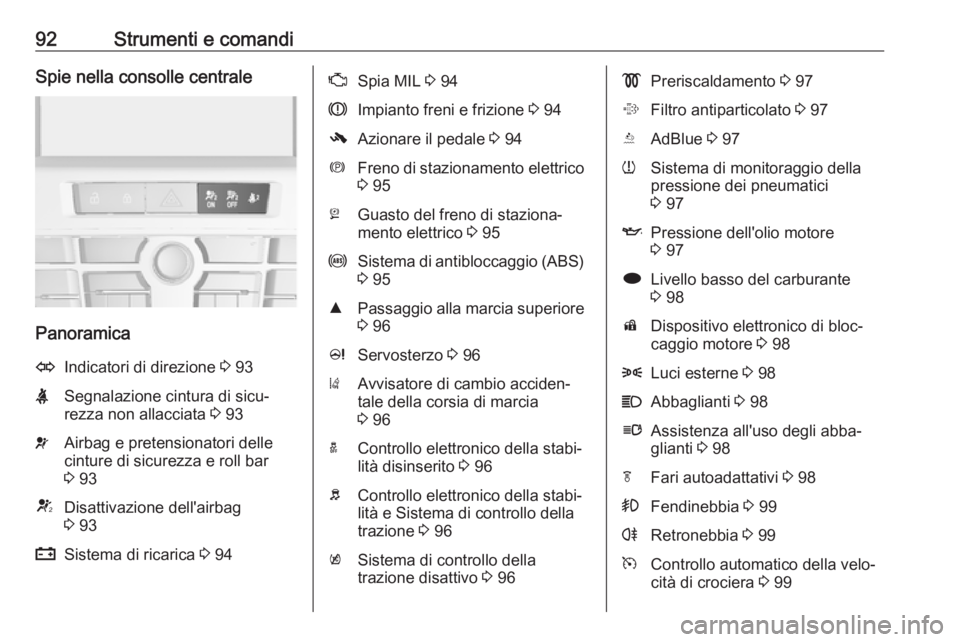

92Strumenti e comandiSpie nella consolle centrale
Panoramica
OIndicatori di direzione 3 93XSegnalazione cintura di sicu‐
rezza non allacciata 3 93vAirbag e pretensionatori delle
cinture di sicurezza e roll bar
3 93VDisattivazione dell'airbag
3 93pSistema di ricarica 3 94ZSpia MIL 3 94RImpianto freni e frizione 3 94-Azionare il pedale 3 94mFreno di stazionamento elettrico
3 95jGuasto del freno di staziona‐
mento elettrico 3 95uSistema di antibloccaggio (ABS)
3 95RPassaggio alla marcia superiore
3 96cServosterzo 3 96)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 96aControllo elettronico della stabi‐
lità disinserito 3 96bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 96kSistema di controllo della

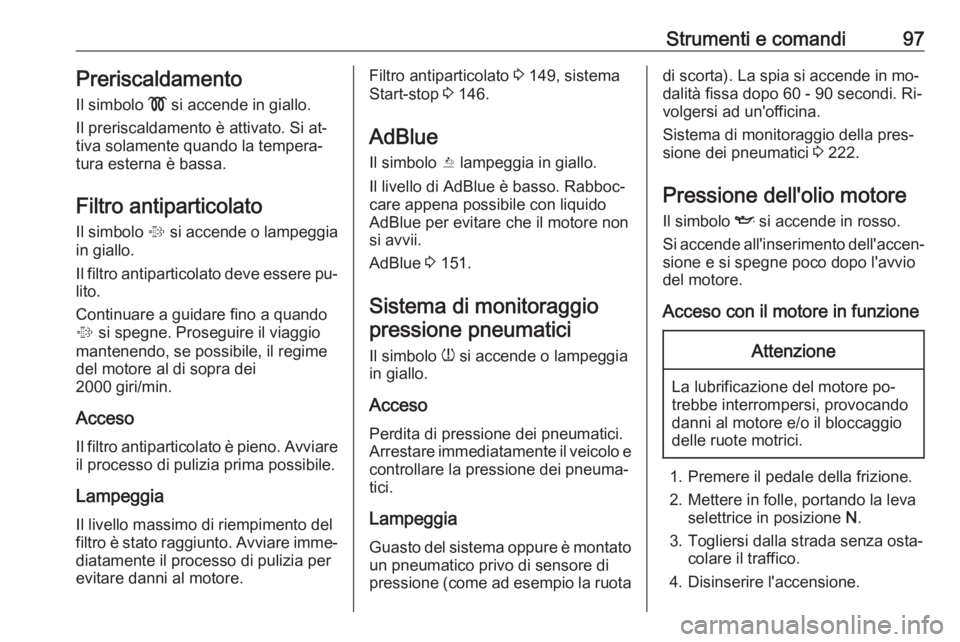

trazione disattivo 3 96!Preriscaldamento 3 97%Filtro antiparticolato 3 97YAdBlue 3 97wSistema di monitoraggio della
pressione dei pneumatici
3 97IPressione dell'olio motore

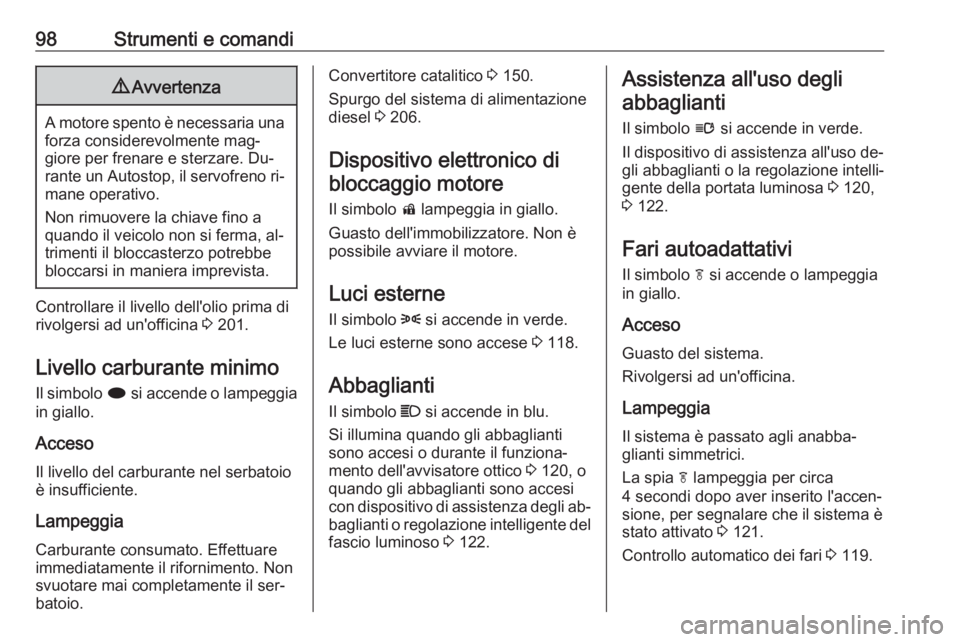

3 97iLivello basso del carburante
3 98dDispositivo elettronico di bloc‐
caggio motore 3 988Luci esterne 3 98CAbbaglianti 3 98lAssistenza all'uso degli abba‐
glianti 3 98fFari autoadattativi 3 98>Fendinebbia 3 99rRetronebbia 3 99mControllo automatico della velo‐
cità di crociera 3 99

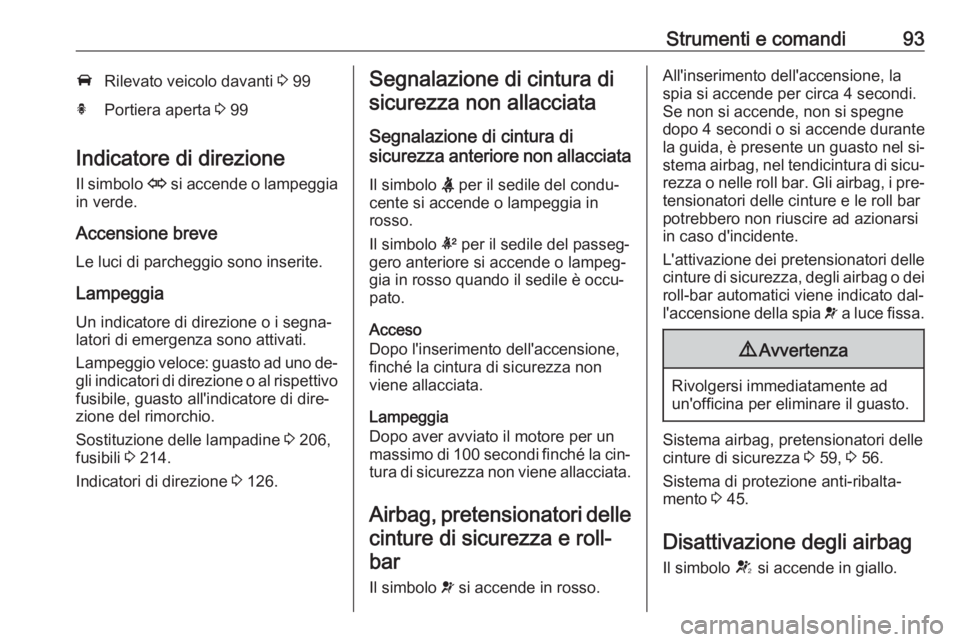

Strumenti e comandi93ARilevato veicolo davanti 3 99hPortiera aperta 3 99
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivofusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 206,
fusibili 3 214.
Indicatori di direzione 3 126.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐ gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐ tura di sicurezza non viene allacciata.
Airbag, pretensionatori delle
cinture di sicurezza e roll- bar
Il simbolo v si accende in rosso.All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, è presente un guasto nel si‐ stema airbag, nel tendicintura di sicu‐
rezza o nelle roll bar. Gli airbag, i pre‐ tensionatori delle cinture e le roll bar
potrebbero non riuscire ad azionarsi
in caso d'incidente.
L'attivazione dei pretensionatori delle cinture di sicurezza, degli airbag o dei roll-bar automatici viene indicato dal‐
l'accensione della spia v a luce fissa.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema airbag, pretensionatori delle
cinture di sicurezza 3 59, 3 56.
Sistema di protezione anti-ribalta‐
mento 3 45.
Disattivazione degli airbag Il simbolo V si accende in giallo.

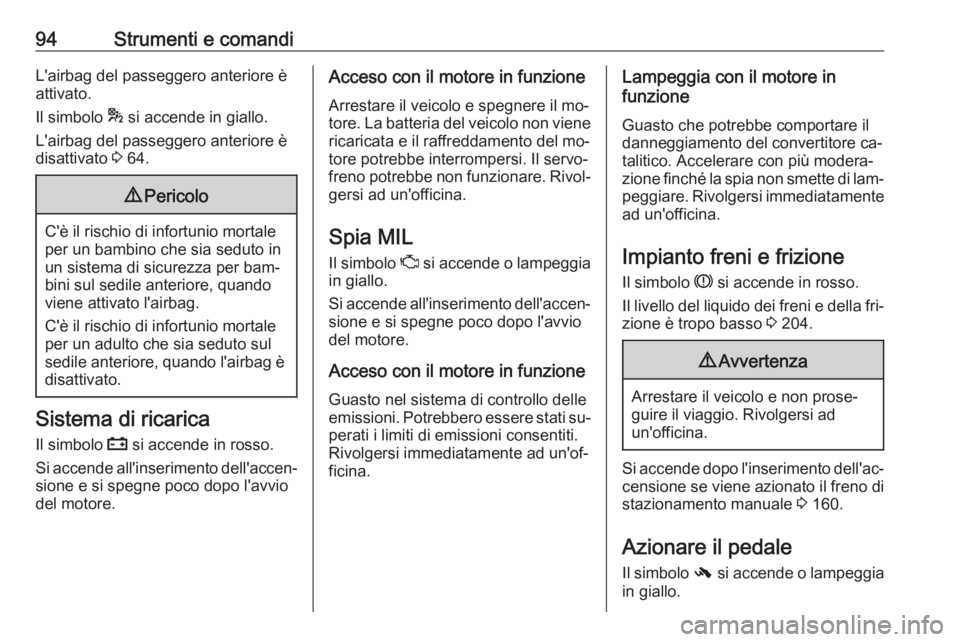

94Strumenti e comandiL'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 64.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata e il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Impianto freni e frizioneIl simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 204.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 160.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.

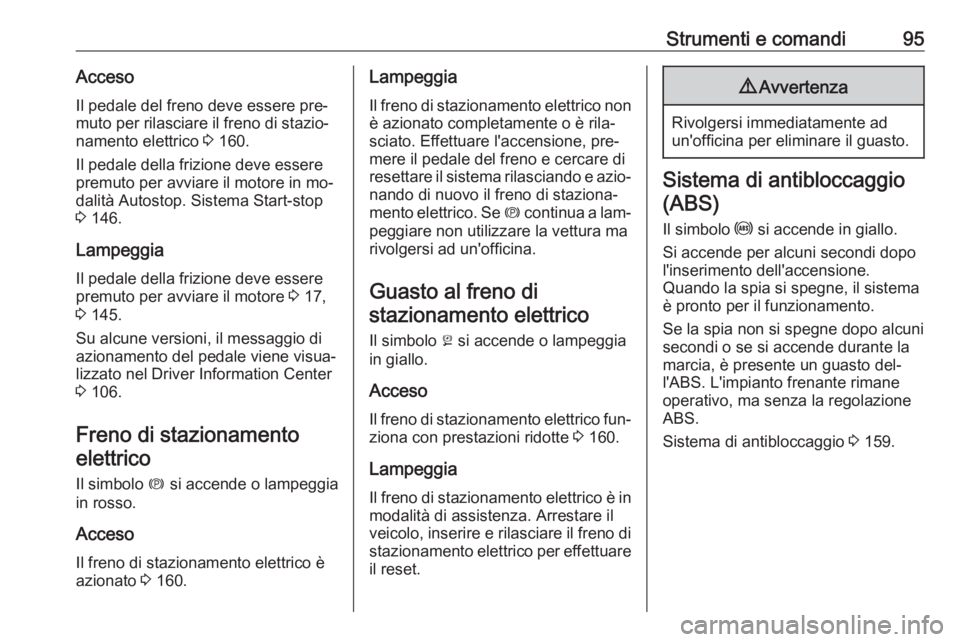

Strumenti e comandi95AccesoIl pedale del freno deve essere pre‐muto per rilasciare il freno di stazio‐
namento elettrico 3 160.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 146.
Lampeggia Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 145.
Su alcune versioni, il messaggio di
azionamento del pedale viene visua‐
lizzato nel Driver Information Center
3 106.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico èazionato 3 160.Lampeggia
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 160.
Lampeggia Il freno di stazionamento elettrico è in
modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare
il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 159.

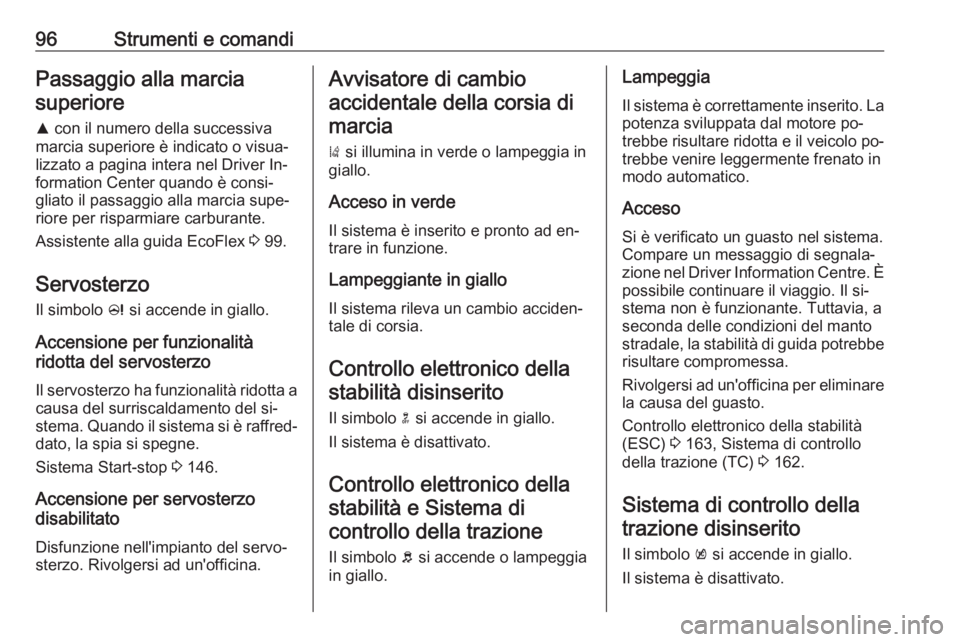

96Strumenti e comandiPassaggio alla marciasuperiore
R con il numero della successiva
marcia superiore è indicato o visua‐
lizzato a pagina intera nel Driver In‐
formation Center quando è consi‐
gliato il passaggio alla marcia supe‐
riore per risparmiare carburante.
Assistente alla guida EcoFlex 3 99.
Servosterzo Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del si‐stema. Quando il sistema si è raffred‐
dato, la spia si spegne.
Sistema Start-stop 3 146.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐
sterzo. Rivolgersi ad un'officina.Avvisatore di cambio
accidentale della corsia dimarcia
) si illumina in verde o lampeggia in
giallo.
Acceso in verde
Il sistema è inserito e pronto ad en‐
trare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Controllo elettronico dellastabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.Lampeggia
Il sistema è correttamente inserito. La potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Acceso
Si è verificato un guasto nel sistema.
Compare un messaggio di segnala‐
zione nel Driver Information Centre. È
possibile continuare il viaggio. Il si‐
stema non è funzionante. Tuttavia, a
seconda delle condizioni del manto
stradale, la stabilità di guida potrebbe
risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico della stabilità
(ESC) 3 163, Sistema di controllo
della trazione (TC) 3 162.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.

Strumenti e comandi97PreriscaldamentoIl simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si at‐ tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐
lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso
Il filtro antiparticolato è pieno. Avviare il processo di pulizia prima possibile.
Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.Filtro antiparticolato 3 149, sistema
Start-stop 3 146.
AdBlue
Il simbolo Y lampeggia in giallo.
Il livello di AdBlue è basso. Rabboc‐
care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 151.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggia Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruotadi scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐ volgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 222.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva selettrice in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.

98Strumenti e comandi9Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 201.
Livello carburante minimo Il simbolo i si accende o lampeggia
in giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.
Lampeggia Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Convertitore catalitico 3 150.
Spurgo del sistema di alimentazione
diesel 3 206.
Dispositivo elettronico di bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 118.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 120, o
quando gli abbaglianti sono accesi con dispositivo di assistenza degli ab‐
baglianti o regolazione intelligente del fascio luminoso 3 122.Assistenza all'uso degli
abbaglianti
Il simbolo l si accende in verde.
Il dispositivo di assistenza all'uso de‐
gli abbaglianti o la regolazione intelli‐
gente della portata luminosa 3 120,
3 122.
Fari autoadattativi Il simbolo f si accende o lampeggia
in giallo.
Acceso
Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggia
Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è stato attivato 3 121.
Controllo automatico dei fari 3 119.
