180Braukšana un ekspluatācijaAttālumu līdz priekšējiem un
aizmugurējiem šķēršļiem norāda
mainīgā attāluma līnijas ap
automašīnu.
Par aizmugurē esošiem šķēršļiem
tiek vienlaikus brīdināts ar skaņas un
vizuāliem signāliem.
Par priekšā esošiem šķēršļiem
vispirms tiek brīdināts ar vizuāliem
signāliem. Ja attālums ir mazāks par
80 cm, atskan arī skaņas signāls.
Attāluma rādījumu vadītāja
informācijas centrā var bloķēt
automašīnas ziņojumi, kuriem ir
augstāka prioritāte. Pēc ziņojuma
apstiprināšanas vai SET/CLR
nospiešanas uz pagrieziena rādītāju
sviras attāluma rādījums atkal ir
redzams.
Deaktivizēšana
Aizmugurējā novietošanas
palīgsistēma tiek izslēgta
automātiski, kad tiek izslēgts
atpakaļgaitas pārnesums.
Priekšējā novietošanas palīgsistēma
tiek automātiski deaktivizēta, ja
ātrums pārsniedz 11 km/h.
Sistēmu var manuāli deaktivizēt, īsi
nospiežot novietošanas
palīgsistēmas taustiņu r vai D.
Kad sistēma ir deaktivizēta, taustiņā esošā gaismas diode nodziest.
Kad sistēma tiek deaktivizēta
manuāli, vadītāja informācijas centrā
(DIC) tiek parādīts arī ziņojums Park
Assist Off (Novietošanas
(parkošanās) palīgsistēma izslēgta) .
Pēc manuālas deaktivizēšanas
priekšējā novietošanas palīgsistēma
atkal tiek aktivizēta, ja tiek nospiests
novietošanas palīgsistēmas taustiņš
r vai D vai tiek ieslēgts
atpakaļgaitas pārnesums.
Kļūmes
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu, piemēram,
apsnigušu sensoru dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts paziņojums.
Automašīnas paziņojumi 3 108.
Uzlabota automašīnas
novietošanas palīgsistēma9 Brīdinājums
Par sistēmas ieteiktās stāvvietas
izvēli un par automašīnas
novietošanas manevru ir atbildīgs
tikai vadītājs.
Lietojot uzlaboto automašīnas
novietošanas palīgsistēmu,
noteikti vispirms pārbaudiet zonu
ap automašīnu visos virzienos.

Braukšana un ekspluatācija181
Uzlabotā automašīnas novietošanas
palīgsistēma palīdz vadītājam
iebraukt stāvvietā, sniedzot
norādījumus, kas tiek rādīti vadītāja
informācijas centrā, un atskaņojot
skaņas signālus. Vadītājam ir
jākontrolē paātrinājums,
bremzēšana, stūrēšana un
pārnesumu pārslēgšana.
Sistēma izmanto standarta priekšējās un aizmugurējās novietošanas
palīgsistēmas sensorus kombinācijā
ar diviem papildu sensoriem, kas
atrodas abās pusēs priekšējā un
aizmugurējā bufera sānos.
Novietošanas palīgsistēmas
taustiņš D un darbību loģika
Gan uzlaboto automašīnas
novietošanas palīgsistēmu, gan arī
aizmugurējo un priekšējo
novietošanas palīgsistēmu (skatiet
aprakstu iepriekš) vada, nospiežot
D .
Īsi nospiežot D, tiek deaktivizēta vai
aktivizēta priekšējā novietošanas
palīgsistēma.
Nospiežot un turot (aptuveni
vienu sekundi) D, tiek aktivizēta vai
deaktivizēta uzlabotā automašīnas
novietošanas palīgsistēma.
Taustiņu funkcijas sistēmas
lietošanai ir šādas:
● Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: īsi nospiežot
taustiņu, tā tiek deaktivizēta.
● Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: ilgi nospiežot
taustiņu, tiek aktivizēta uzlabotā
automašīnas novietošanaspalīgsistēma, ja ir ieslēgts
pārnesums braukšanai uz
priekšu.
● Ja ir aktīva uzlabotā automašīnas
novietošanas palīgsistēma: īsi
nospiežot taustiņu, tiek aktivizēta priekšējā un aizmugurējā
novietošanas palīgsistēma.
● Ja ir aktīva uzlabotā automašīnas
novietošanas palīgsistēma: ilgi
nospiežot taustiņu, tiek
deaktivizēta uzlabotā
automašīnas novietošanas
palīgsistēma.
● Ja ir aktīva uzlabotā automašīnas
novietošanas palīgsistēma un
priekšējā un aizmugurējā
novietošanas palīgsistēma: īsi
nospiežot taustiņu, tiek
deaktivizētas abas sistēmas.

184Braukšana un ekspluatācija● ilgi nospiežot D, ja ir aktivizēta
uzlabotā automašīnas
novietošanas palīgsistēma
● novietošanas manevra sekmīga pabeigšana
● ja braukšanas ātrums pārsniedz 30 km/h
● izslēdzot aizdezi
Ja vadītājs automašīnas
novietošanas laikā sistēmu
deaktivizē vai tā tiek deaktivizēta
automātiski, vadītāja informācijas
centrā tiek parādīts ziņojums Parking
Deactivated (Parkošanās
(novietošanas) sistēma deaktivizēta) .
Kļūmes
Vadītāja informācijas centrā (DIC)
tiek parādīts paziņojums.
● sistēmā ir kļūme
● vadītājam nav izdevies veiksmīgi pabeigt automašīnas
novietošanas manevru
● sistēma nedarbojas
Ja sistēma automašīnas
novietošanas norādījumu rādīšanas
laikā uztver kādu objektu, vadītāja
informācijas centrā tiek parādītsziņojums Stop (Pārtraukt) . Pēc šā
objekta novākšanas novietošanas manevru var turpināt. Ja objekts
netiek novākts, sistēma tiek
deaktivizēta. Lai aktivizētu sistēmu un meklētu jaunu stāvvietu, nospiediet
un aptuveni vienu sekundi turiet D.
Vispārīgas piezīmes par
automašīnas novietošanas
palīgsistēmām9 Brīdinājums
Zināmos apstākļos dažādas
atstarojošas virsmas uz
priekšmetiem un apģērba, kā arī
ārējie trokšņa avoti var izraisīt
sistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Sevišķa uzmanība jāpievērš
zemiem šķēršļiem, ar kuriem
saduroties, var tikt bojāta buferu
apakšpuse.
Uzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti, piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.

Braukšana un ekspluatācija185Piezīme
Novietošanas palīgsistēmu var
aktivizēt un deaktivizēt, mainot
iestatījumus informācijas displejā.
Ja ir piestiprināts piekabes āķis, tas ir jāatlasa izvēlnē.
Automašīnas personalizācija 3 111.
Piezīme
Atvieglotas parkošanās sistēma automātiski nosaka, vai automašīna
ir aprīkota ar rūpnīcā uzstādītu
sakabes ierīci. Sistēma tiek
deaktivizēta, kad kontaktligzdai tiek
pieslēgts piekabes spraudkontakts.
Ārēju akustisku vai mehānisku
traucējumu ietekmē var gadīties, ka
sensori uzrāda neesošu šķērsli
(rezonanses radīti traucējumi).
Uzlabotā atvieglotas parkošanās
sistēma var nenoreaģēt uz
izmaiņām stāvvietā pēc paralēlās
parkošanās manevra uzsākšanas.
Piezīme
Pēc lietošanas atvieglotas
parkošanās sistēmai nepieciešama
kalibrēšana. Lai novietošanasnorādījumi būtu optimāli, ir
jānobrauc vismaz 35 km, tostarp jāveic vairāki pagriezieni.
Sānu aklo zonu brīdinājums Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt
redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sistēmas sensori atrodas buferī
automašīnas kreisajā un labajā pusē.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas;
● gājējus, riteņbraucējus vai dzīvniekus.
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Ja sistēma, braucot uz priekšu, sānu
aklajā zonā nosaka citu automašīnu,
tad neatkarīgi no tā, vai šī automašīna tiek apsteigta vai arī tā apsteidz jūs,
attiecīgajā ārējā spogulī iedegas
dzeltens brīdinājuma simbols B. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols B
sāk mirgot dzeltenā krāsā kā brīdinājums, ka pašlaik nav ieteicams
mainīt joslu.
Piezīme
Ja apsteidzošais transportlīdzeklis brauc vismaz par 10 km/h ātrāk nekā
apsteigtais transportlīdzeklis, tad
brīdinājuma simbols B attiecīgajā
spogulī neiedegsies.

186Braukšana un ekspluatācija
Sānu aklo zonu brīdinājuma sistēma
ir aktīva ātrumā no 10 km/h līdz
140 km/h. Braucot ātrāk par
140 km/h, sistēma tiek deaktivizēta,
par ko liecina vāji izgaismoti
brīdinājuma simboli B abos ārējos
spoguļos. Braucot lēnāk par šo
ātrumu, abi brīdinājuma simboli
nodziest. Ja aklajā zonā ir noteikta
automašīna, brīdinājuma simboli B
kā parasti iedegas attiecīgajā pusē.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Šo sistēmu var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (iestatījumi) ;
automašīnas personalizācija 3 111.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Noteikšanas zonas Sistēmas sensors darbojas aptuveni
3 metru zonā abās automašīnas
pusēs. Šī zona sākas pie katra ārējā
spoguļa un sniedzas aptuveni
3 metrus uz aizmuguri. Zonas
augstums ir no aptuveni 0,5 metriem
līdz 2 metriem no zemes.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Sānu aklo zonu brīdinājuma sistēma
ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas,
sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.Kļūmes
Parastos darbības apstākļos
brīdināšanas funkcija dažkārt
nenostrādā.
Sānu aklo zonu brīdinājuma sistēma
nedarbojas, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus. Tīrīšanas
norādījumi 3 247.
Ja sistēmā rodas kļūme vai ja pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums. Ja
rodas pastāvīga kļūme, lūdziet
palīdzību autoservisā.
Atpakaļskata kamera Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts krāsu
informācijas displejā.

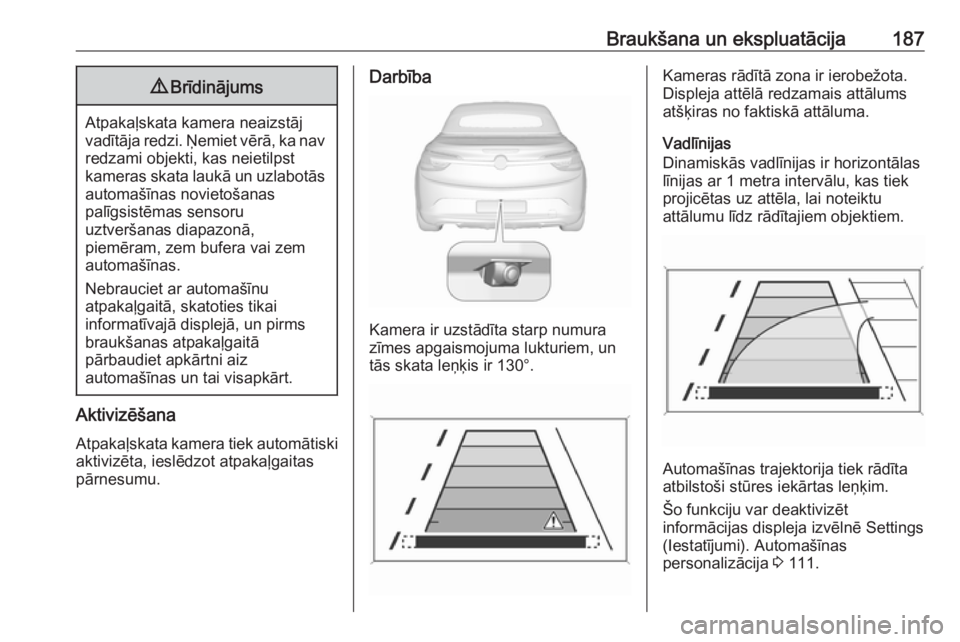

Braukšana un ekspluatācija1879Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un uzlabotās
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta starp numura
zīmes apgaismojuma lukturiem, un
tās skata leņķis ir 130°.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar 1 metra intervālu, kas tiek
projicētas uz attēla, lai noteiktu
attālumu līdz rādītajiem objektiem.
Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Šo funkciju var deaktivizēt
informācijas displeja izvēlnē Settings
(Iestatījumi). Automašīnas
personalizācija 3 111.

188Braukšana un ekspluatācijaBrīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru
noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā
rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
Displeja augšējo rindu var notīrīt,
nospiežot vairākfunkciju pogu.
Displeja iestatījumiNavi 650/Navi 950 : spilgtumu var
iestatīt, vispirms nospiežot un pēc tam pagriežot vairākfunkciju pogas
ārējo gredzenu.
CD 600 : spilgtumu var iestatīt,
vispirms nospiežot un pēc tam
pagriežot vairākfunkciju pogu.
Deaktivizēšana
Kamera tiek deaktivizēta, kad ir
sasniegts noteikts ātrums, braucot uz priekšu, vai ja atpakaļgaitas
pārnesums nav bijis ieslēgts aptuveni
10 sekundes.
Atpakaļskata kameru var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (Iestatījumi).
Automašīnas personalizācija 3 111.
Kļūmes
Kļūmes ziņojumi tiek rādīti
informācijas displeja augšējā rindā ar
9 .
Atpakaļskata kamera var nedarboties pareizi, kad:
● Apkārtējā vide ir tumša.
● Saule vai priekšējo lukturu stari iespīd tieši kameras objektīvā.● Kameras objektīvu sedz ledus, sniegs, dubļi vai kas cits. Šādāgadījumā notīriet objektīvu,
noskalojiet to ar ūdeni un
noslaukiet ar mīkstu drāniņu.
● Automašīna ir nokļuvusi negadījumā, kurā ir cietusi tās
aizmugure.
● Ir ekstremālas temperatūras pārmaiņas.
Ceļazīmju palīgsistēma
Darbība
Ceļazīmju palīgsistēma ar priekšpusē uzstādītas kameras palīdzību
pamana noteiktas ceļa zīmes un
attēlo tās vadītāja informācijas centrā.

222Automašīnas kopšanaNr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatora vadība8Lambda sensors, dzinēja dzesē‐ šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS vārsti14–15Motora vadības modulis16StarterisNr.Elektriskā ķēde17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS sūknis31–32Drošības gaisa spilvens

Automašīnas kopšana223Nr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Elektriskie logi, lietus sensors,
ārējais spogulis36Klimata kontrole37–38Vakuumsūknis39Degvielas sistēmas vadības
modulis40Vējstikla mazgāšanas sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44–45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknisNr.Elektriskā ķēde50Priekšējo lukturu līmeņošana,
adaptīvais priekšējais apgai‐
smojums51–52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, motora vadības
modulis54Vakuumsūknis, instrumentu
paneļa bloks, apsildes sistēmas
ventilācija, gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

228Automašīnas kopšanaUzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
izvēlnē Vehicle Information Menu
(Automašīnas informācijas izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet MENU, lai atlasītu Vehicle
Information Menu (Automašīnas
informācijas izvēlne) X .
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, un mirgo attiecīgās riepas
attēls.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 99.
