Auton hoito209NroVirtapiiri16Istuinten tuuletus, takakamera,
kangaskaton ohjausyksikkö17–18–19Ohjauspyörän lämmitys20–21Istuimen lämmitys22–23Kangaskaton ohjausyksikkö,
vasen virtakisko24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26Ohitussulake ei-logistiselle
tilalle27Avaimeton ovien aukaisu28–29Hydrauliyksikkö30–31–32Flex RideAuton työkalut

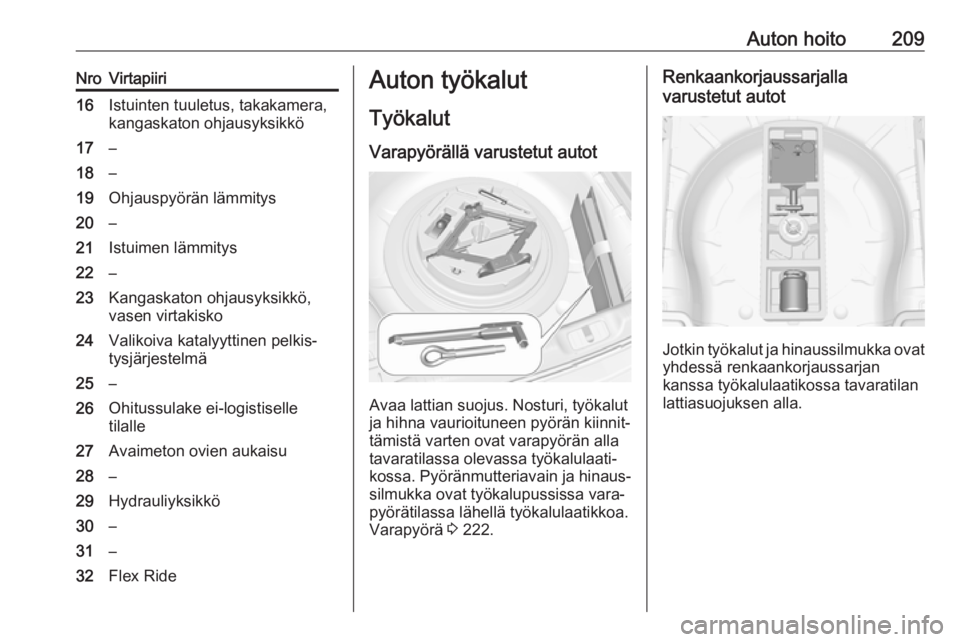

Työkalut
Varapyörällä varustetut autot
Avaa lattian suojus. Nosturi, työkalut
ja hihna vaurioituneen pyörän kiinnit‐
tämistä varten ovat varapyörän alla
tavaratilassa olevassa työkalulaati‐
kossa. Pyöränmutteriavain ja hinaus‐
silmukka ovat työkalupussissa vara‐
pyörätilassa lähellä työkalulaatikkoa.
Varapyörä 3 222.
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.

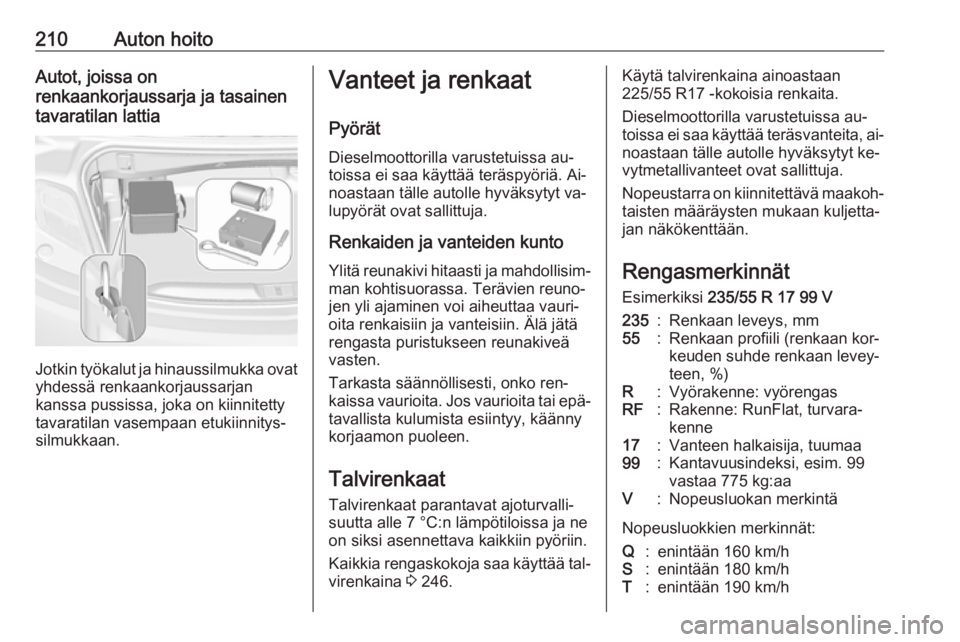

210Auton hoitoAutot, joissa on
renkaankorjaussarja ja tasainen
tavaratilan lattia
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa pussissa, joka on kiinnitetty
tavaratilan vasempaan etukiinnitys‐
silmukkaan.
Vanteet ja renkaat
PyörätDieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräspyöriä. Ai‐
noastaan tälle autolle hyväksytyt va‐
lupyörät ovat sallittuja.
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää tal‐ virenkaina 3 246.Käytä talvirenkaina ainoastaan
225/55 R17 -kokoisia renkaita.
Dieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräsvanteita, ai‐
noastaan tälle autolle hyväksytyt ke‐
vytmetallivanteet ovat sallittuja.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät
Esimerkiksi 235/55 R 17 99 V235:Renkaan leveys, mm55:Renkaan profiili (renkaan kor‐
keuden suhde renkaan levey‐
teen, %)R:Vyörakenne: vyörengasRF:Rakenne: RunFlat, turvara‐
kenne17:Vanteen halkaisija, tuumaa99:Kantavuusindeksi, esim. 99
vastaa 775 kg:aaV:Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/h

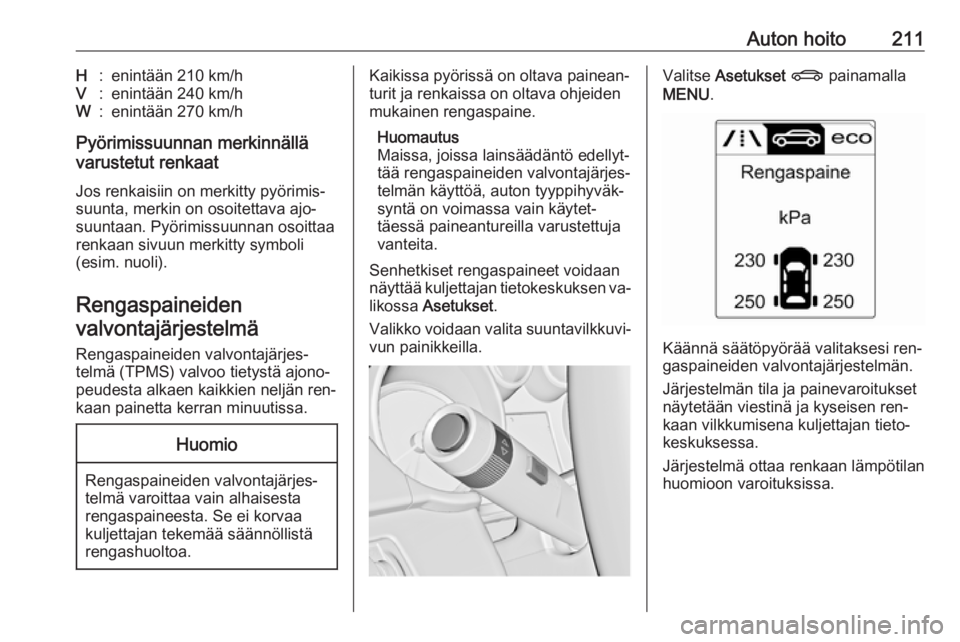

Auton hoito211H:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaineidenvalvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐ peudesta alkaen kaikkien neljän ren‐kaan painetta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä
rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.

212Auton hoito

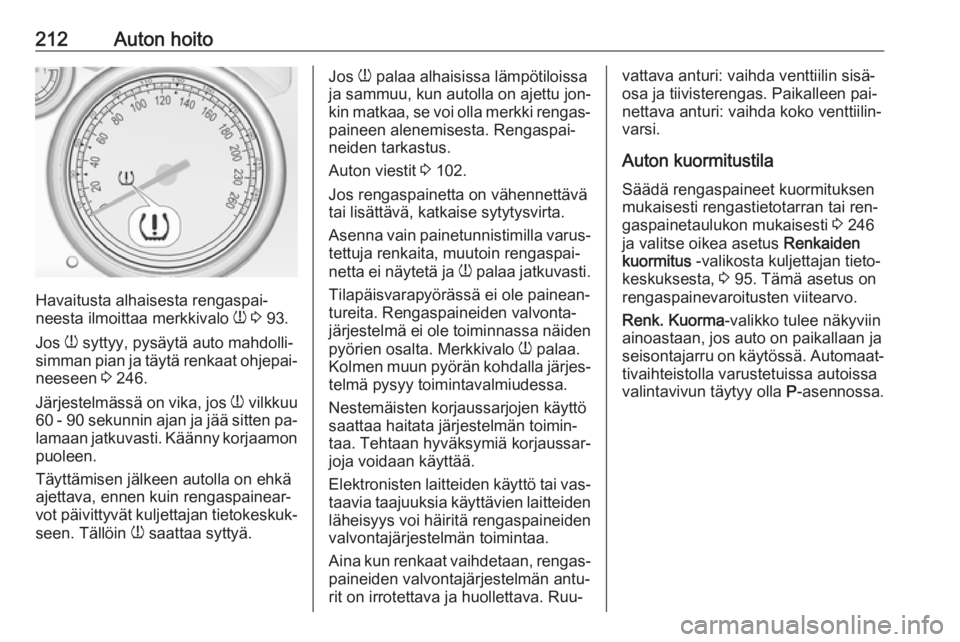

Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 93.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 246.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos
w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kin matkaa, se voi olla merkki rengas‐ paineen alenemisesta. Rengaspai‐
neiden tarkastus.
Auton viestit 3 102.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai vas‐
taavia taajuuksia käyttävien laitteiden
läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 246
ja valitse oikea asetus Renkaiden
kuormitus -valikosta kuljettajan tieto‐
keskuksesta, 3 95. Tämä asetus on
rengaspainevaroitusten viitearvo.
Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on käytössä. Automaat‐
tivaihteistolla varustetuissa autoissa
valintavivun täytyy olla P-asennossa.

Auton hoito213

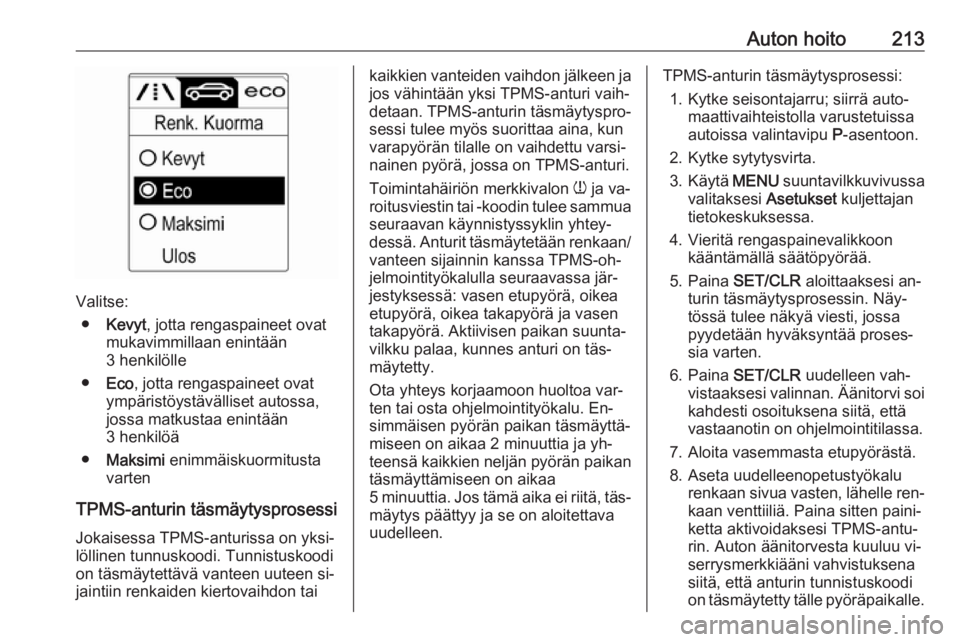

Valitse:● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä
● Maksimi enimmäiskuormitusta
varten
TPMS-anturin täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistuskoodi
on täsmäytettävä vanteen uuteen si‐
jaintiin renkaiden kiertovaihdon tai
kaikkien vanteiden vaihdon jälkeen ja
jos vähintään yksi TPMS-anturi vaih‐
detaan. TPMS-anturin täsmäytyspro‐
sessi tulee myös suorittaa aina, kun
varapyörän tilalle on vaihdettu varsi‐
nainen pyörä, jossa on TPMS-anturi.
Toimintahäiriön merkkivalon w ja va‐
roitusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa TPMS-oh‐
jelmointityökalulla seuraavassa jär‐
jestyksessä: vasen etupyörä, oikea
etupyörä, oikea takapyörä ja vasen takapyörä. Aktiivisen paikan suunta‐
vilkku palaa, kunnes anturi on täs‐
mäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen pyörän paikan täsmäyttä‐
miseen on aikaa 2 minuuttia ja yh‐
teensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa
5 minuuttia. Jos tämä aika ei riitä, täs‐ mäytys päättyy ja se on aloitettavauudelleen.TPMS-anturin täsmäytysprosessi:
1. Kytke seisontajarru; siirrä auto‐ maattivaihteistolla varustetuissa
autoissa valintavipu P-asentoon.
2. Kytke sytytysvirta.
3. Käytä MENU suuntavilkkuvivussa
valitaksesi Asetukset kuljettajan
tietokeskuksessa.
4. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
5. Paina SET/CLR aloittaaksesi an‐
turin täsmäytysprosessin. Näy‐
tössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
6. Paina SET/CLR uudelleen vah‐
vistaaksesi valinnan. Äänitorvi soi kahdesti osoituksena siitä, että
vastaanotin on ohjelmointitilassa.
7. Aloita vasemmasta etupyörästä.
8. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi TPMS-antu‐
rin. Auton äänitorvesta kuuluu vi‐
serrysmerkkiääni vahvistuksena
siitä, että anturin tunnistuskoodi
on täsmäytetty tälle pyöräpaikalle.

214Auton hoito9.Siirry oikeaan etupyörään ja toista
vaiheen 8 mukainen menettely.
10. Siirry oikeaan takapyörään ja toista vaiheen 8 mukainen menet‐tely.
11. Siirry vasempaan takapyörään ja toista vaiheen 8 menettely. Auton
äänitorvi antaa kaksi äänimerkkiä
osoituksena siitä, että anturin tun‐
nuskoodi on täsmäytetty vasem‐
malle takarenkaalle ja että TPMS-
anturien täsmäytys on päättynyt.
12. Katkaise sytytysvirta.
13. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
14. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineenmukaan 3 95.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotarran
ja rengaspainetaulukon antamat ren‐ gaspaineiden arvot koskevat kylmiä
renkaita, mikä tarkoittaa 20 °C:n läm‐
pötilaa. Paine kasvaa lähes 10 kPa,kun lämpötila nousee 10 °C. Tämä on otettava huomioon tarkistettaessa
lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 246.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.

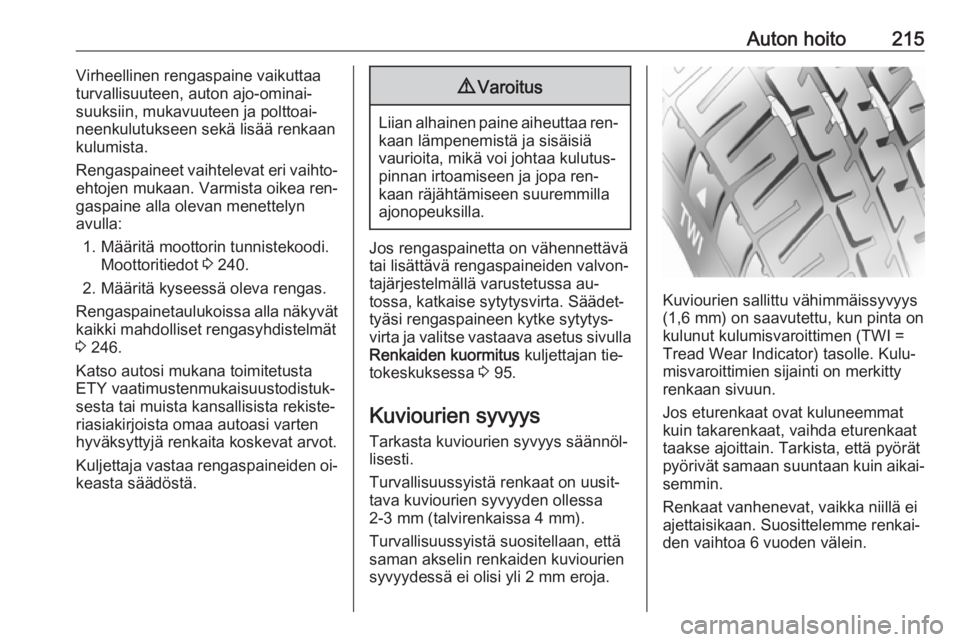

Auton hoito215Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐ suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 240.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 246.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse vastaava asetus sivulla Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa 3 95.
Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐lisesti.
Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI =
Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.

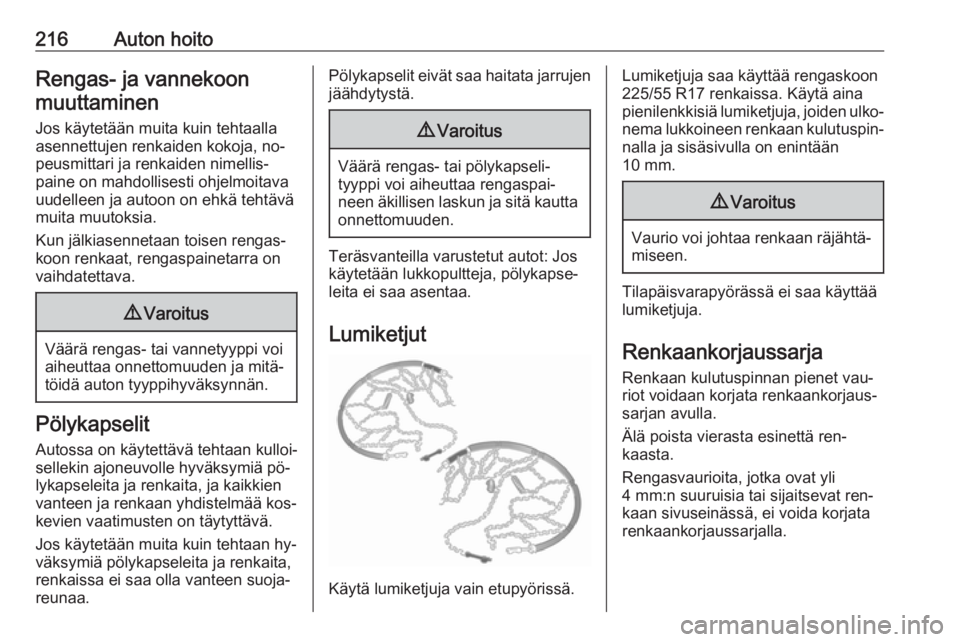

216Auton hoitoRengas- ja vannekoonmuuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐ lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään lukkopultteja, pölykapse‐
leita ei saa asentaa.
Lumiketjut
Käytä lumiketjuja vain etupyörissä.
Lumiketjuja saa käyttää rengaskoon
225/55 R17 renkaissa. Käytä aina
pienilenkkisiä lumiketjuja, joiden ulko‐ nema lukkoineen renkaan kulutuspin‐
nalla ja sisäsivulla on enintään
10 mm.9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.
Renkaankorjaussarja Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata
renkaankorjaussarjalla.

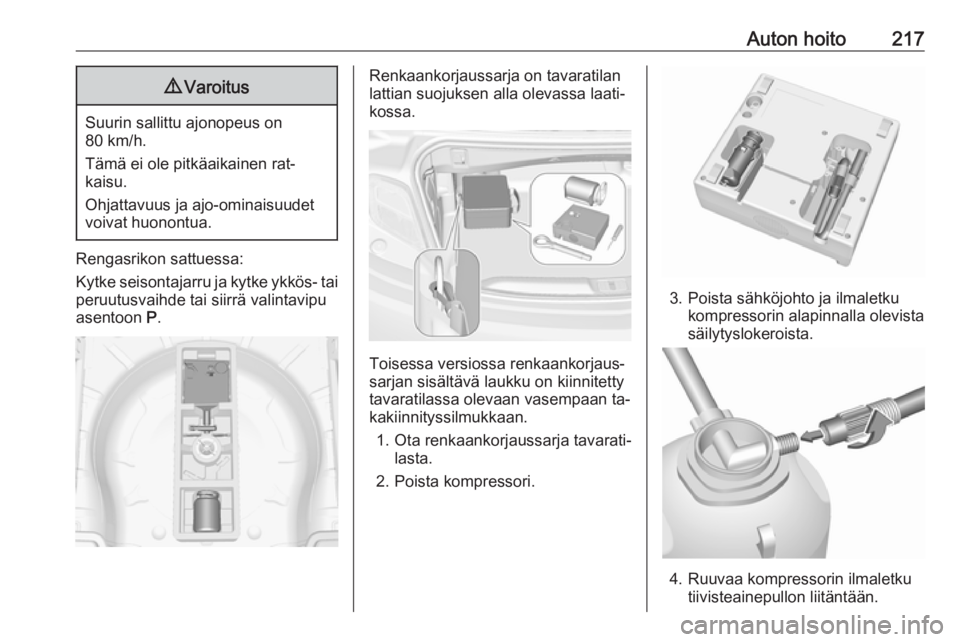

Auton hoito2179Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valintavipu
asentoon P.
Renkaankorjaussarja on tavaratilan
lattian suojuksen alla olevassa laati‐ kossa.
Toisessa versiossa renkaankorjaus‐
sarjan sisältävä laukku on kiinnitetty
tavaratilassa olevaan vasempaan ta‐ kakiinnityssilmukkaan.
1. Ota renkaankorjaussarja tavarati‐ lasta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.

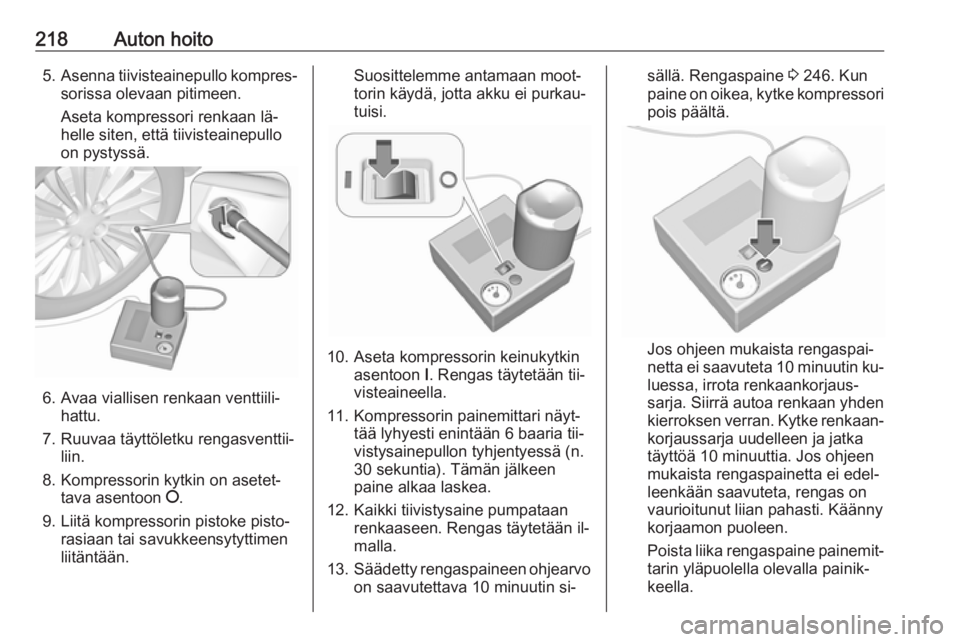

218Auton hoito5.Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐
tuisi.
10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tii‐
visteaineella.
11. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä (n.
30 sekuntia). Tämän jälkeen
paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
13. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 246. Kun
paine on oikea, kytke kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐ leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista liika rengaspaine painemit‐ tarin yläpuolella olevalla painik‐
keella.
