OPEL CASCADA 2016 Priručnik za vlasnika (in Croatian)

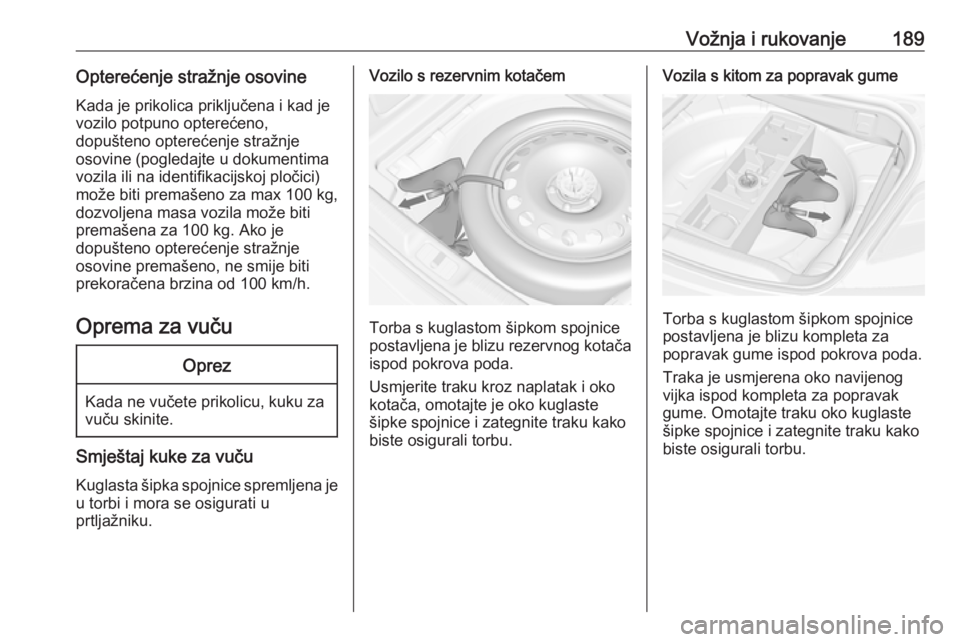

Vožnja i rukovanje189Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 100 kg,
dozvoljena masa vozila može biti premašena za 100 kg. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Kuglasta šipka spojnice spremljena je u torbi i mora se osigurati u
prtljažniku.
Vozilo s rezervnim kotačem
Torba s kuglastom šipkom spojnice
postavljena je blizu rezervnog kotača ispod pokrova poda.
Usmjerite traku kroz naplatak i oko
kotača, omotajte je oko kuglaste šipke spojnice i zategnite traku kako
biste osigurali torbu.
Vozila s kitom za popravak gume
Torba s kuglastom šipkom spojnice
postavljena je blizu kompleta za
popravak gume ispod pokrova poda.
Traka je usmjerena oko navijenog
vijka ispod kompleta za popravak
gume. Omotajte traku oko kuglaste
šipke spojnice i zategnite traku kako
biste osigurali torbu.

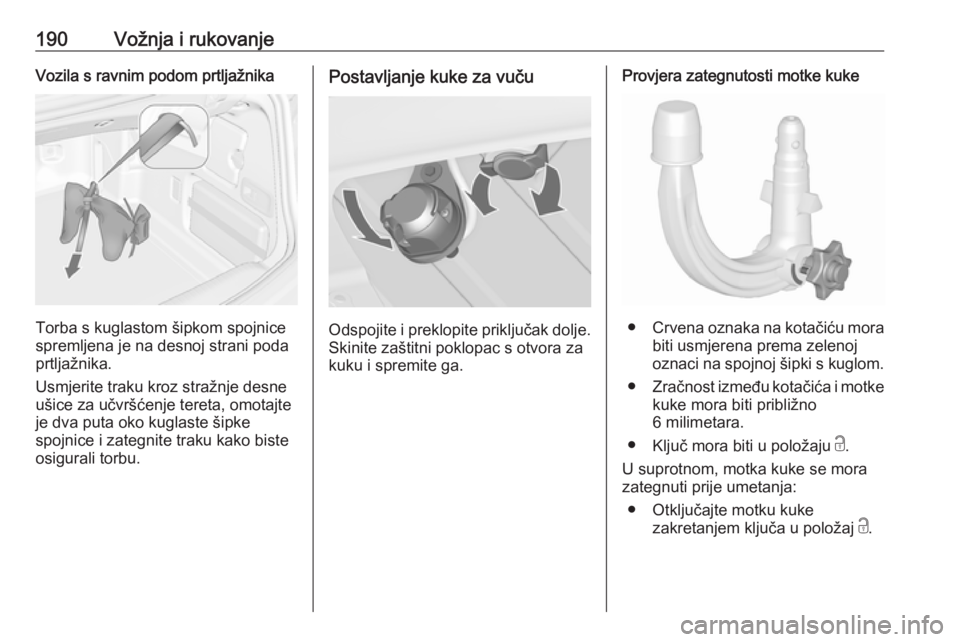

190Vožnja i rukovanjeVozila s ravnim podom prtljažnika
Torba s kuglastom šipkom spojnice
spremljena je na desnoj strani poda prtljažnika.
Usmjerite traku kroz stražnje desne
ušice za učvršćenje tereta, omotajte
je dva puta oko kuglaste šipke
spojnice i zategnite traku kako biste
osigurali torbu.
Postavljanje kuke za vuču
Odspojite i preklopite priključak dolje. Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
● Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
6 milimetara.
● Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
● Otključajte motku kuke zakretanjem ključa u položaj c.

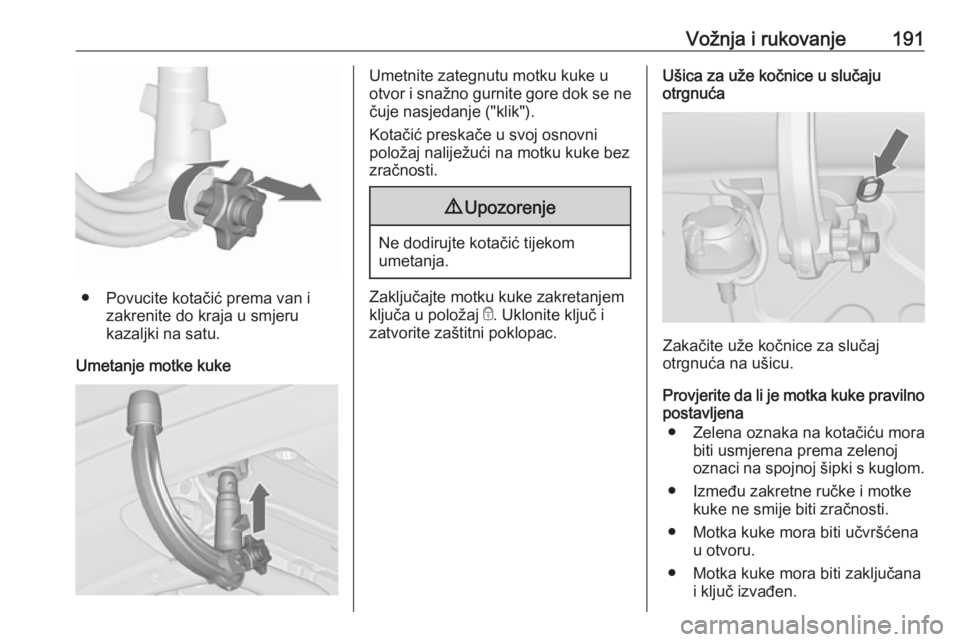

Vožnja i rukovanje191
● Povucite kotačić prema van izakrenite do kraja u smjeru
kazaljki na satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.

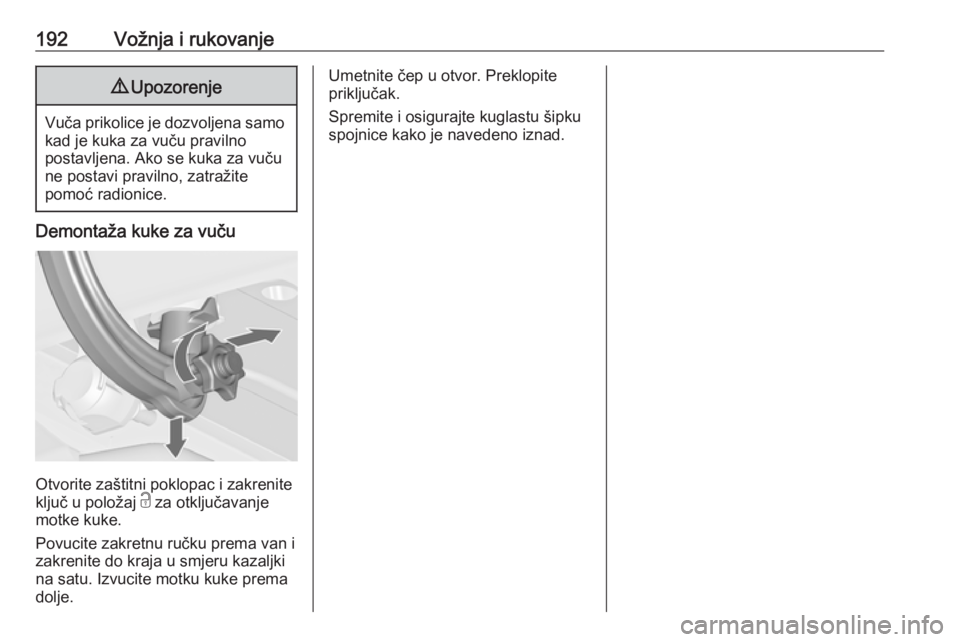

192Vožnja i rukovanje9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite priključak.
Spremite i osigurajte kuglastu šipku
spojnice kako je navedeno iznad.

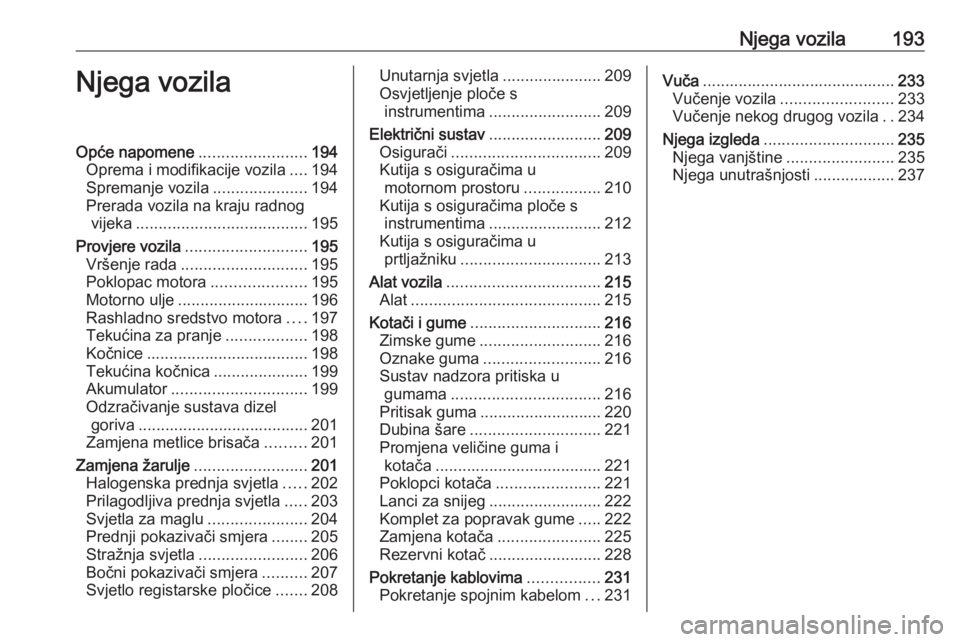

Njega vozila193Njega vozilaOpće napomene........................194
Oprema i modifikacije vozila ....194
Spremanje vozila .....................194
Prerada vozila na kraju radnog vijeka ...................................... 195
Provjere vozila ........................... 195
Vršenje rada ............................ 195
Poklopac motora .....................195
Motorno ulje ............................. 196
Rashladno sredstvo motora ....197
Tekućina za pranje ..................198
Kočnice .................................... 198
Tekućina kočnica .....................199
Akumulator .............................. 199
Odzračivanje sustava dizel goriva ...................................... 201
Zamjena metlice brisača .........201
Zamjena žarulje .........................201
Halogenska prednja svjetla .....202
Prilagodljiva prednja svjetla .....203
Svjetla za maglu ......................204
Prednji pokazivači smjera ........205
Stražnja svjetla ........................ 206
Bočni pokazivači smjera ..........207
Svjetlo registarske pločice .......208Unutarnja svjetla ......................209
Osvjetljenje ploče s instrumentima ......................... 209
Električni sustav .........................209
Osigurači ................................. 209
Kutija s osiguračima u motornom prostoru .................210
Kutija s osiguračima ploče s instrumentima ......................... 212
Kutija s osiguračima u prtljažniku ............................... 213
Alat vozila .................................. 215
Alat .......................................... 215
Kotači i gume ............................. 216
Zimske gume ........................... 216
Oznake guma .......................... 216
Sustav nadzora pritiska u gumama ................................. 216
Pritisak guma ........................... 220
Dubina šare ............................. 221
Promjena veličine guma i kotača ..................................... 221
Poklopci kotača .......................221
Lanci za snijeg ......................... 222
Komplet za popravak gume .....222
Zamjena kotača .......................225
Rezervni kotač ......................... 228
Pokretanje kablovima ................231
Pokretanje spojnim kabelom ...231Vuča ........................................... 233
Vučenje vozila ......................... 233
Vučenje nekog drugog vozila ..234
Njega izgleda ............................. 235
Njega vanjštine ........................235
Njega unutrašnjosti ..................237

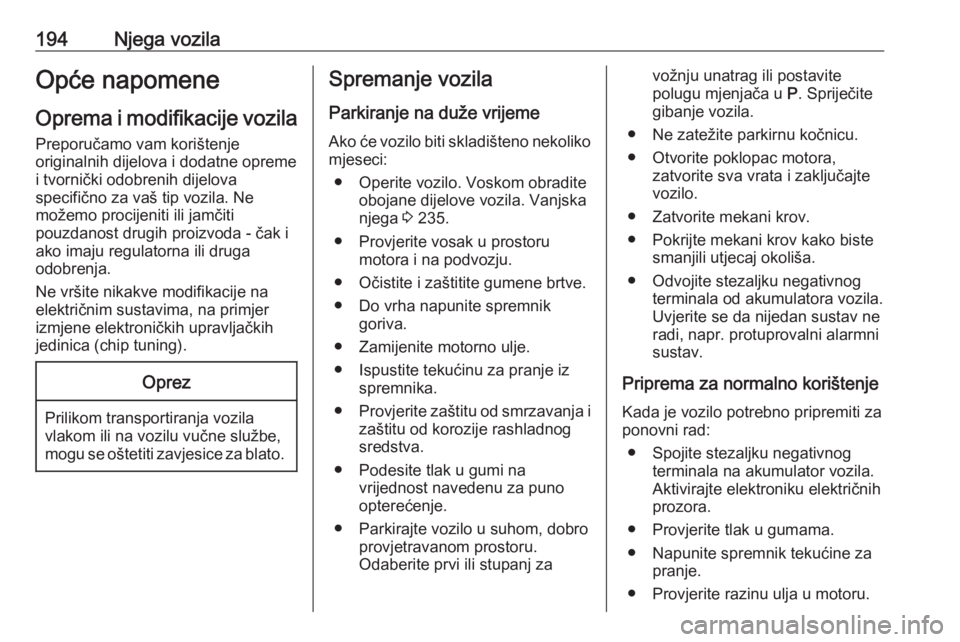

194Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve modifikacije na
električnim sustavima, na primjer
izmjene elektroničkih upravljačkih
jedinica (chip tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite vozilo. Voskom obradite obojane dijelove vozila. Vanjskanjega 3 235.
● Provjerite vosak u prostoru motora i na podvozju.
● Očistite i zaštitite gumene brtve.
● Do vrha napunite spremnik goriva.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj zavožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.
● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajtevozilo.
● Zatvorite mekani krov.
● Pokrijte mekani krov kako biste smanjili utjecaj okoliša.
● Odvojite stezaljku negativnog terminala od akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, napr. protuprovalni alarmni
sustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti za
ponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu ulja u motoru.

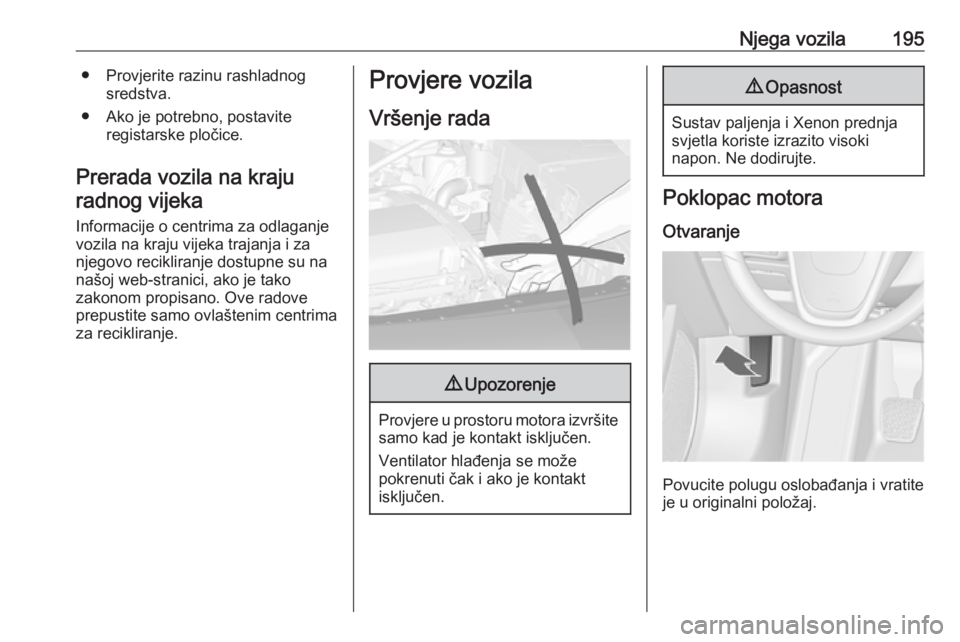

Njega vozila195● Provjerite razinu rashladnogsredstva.
● Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

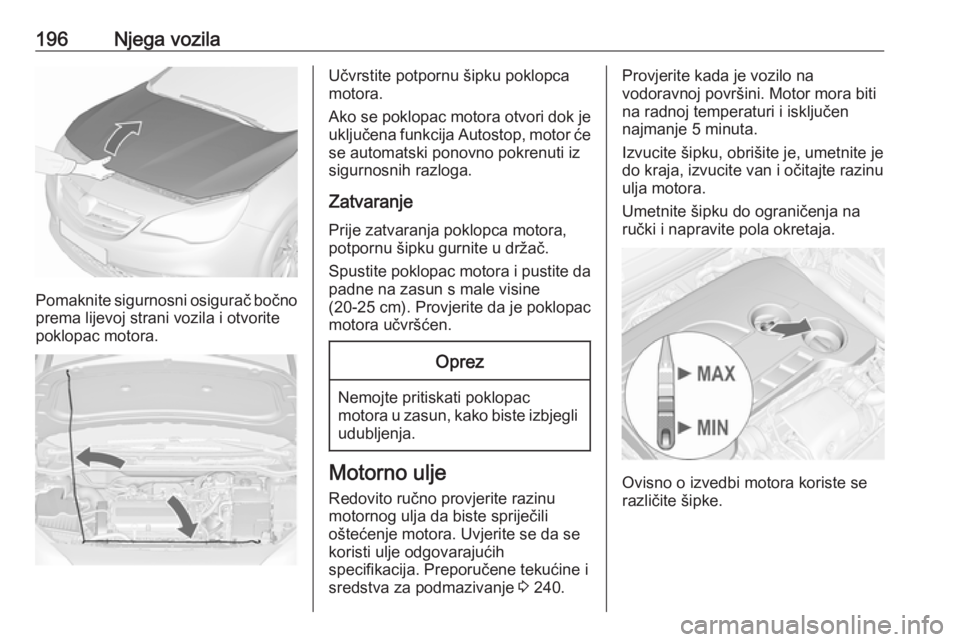

196Njega vozila
Pomaknite sigurnosni osigurač bočnoprema lijevoj strani vozila i otvorite
poklopac motora.
Učvrstite potpornu šipku poklopca
motora.
Ako se poklopac motora otvori dok je uključena funkcija Autostop, motor će
se automatski ponovno pokrenuti iz
sigurnosnih razloga.
Zatvaranje
Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da
padne na zasun s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli udubljenja.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i sredstva za podmazivanje 3 240.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
ulja motora.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.

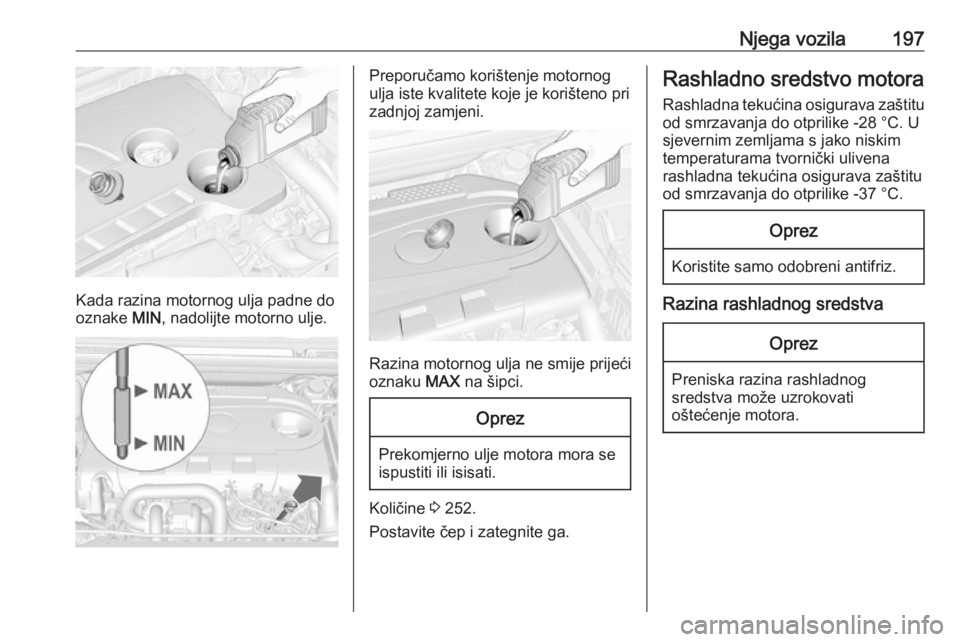

Njega vozila197
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći
oznaku MAX na šipci.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 252.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Rashladna tekućina osigurava zaštitu od smrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.Oprez
Koristite samo odobreni antifriz.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.

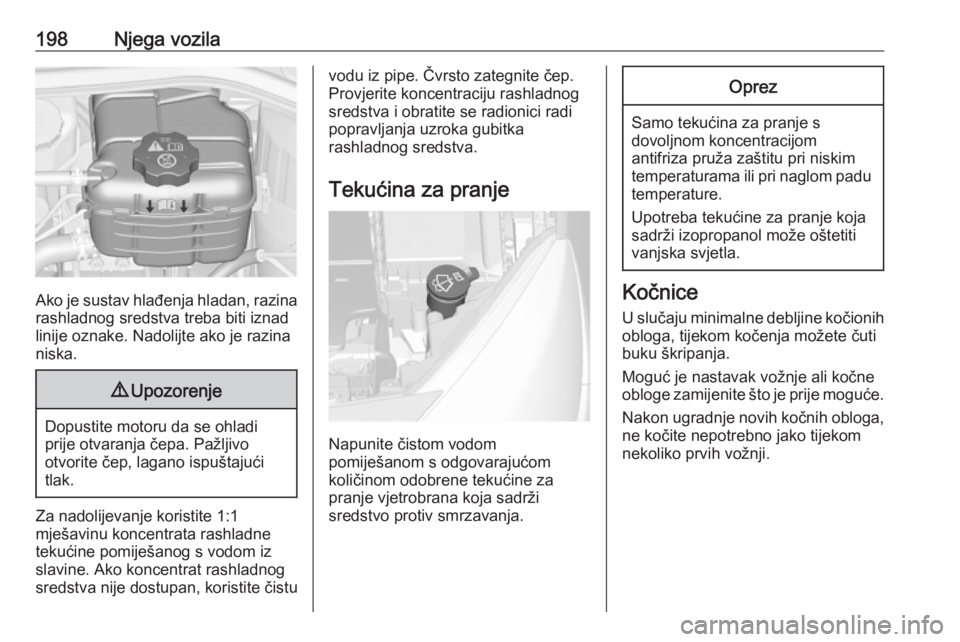

198Njega vozila
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje koristite 1:1
mješavinu koncentrata rashladne tekućine pomiješanog s vodom iz
slavine. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom odobrene tekućine za
pranje vjetrobrana koja sadrži
sredstvo protiv smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu temperature.
Upotreba tekućine za pranje koja
sadrži izopropanol može oštetiti
vanjska svjetla.
Kočnice
U slučaju minimalne debljine kočionih
obloga, tijekom kočenja možete čuti
buku škripanja.
Moguć je nastavak vožnje ali kočne
obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
