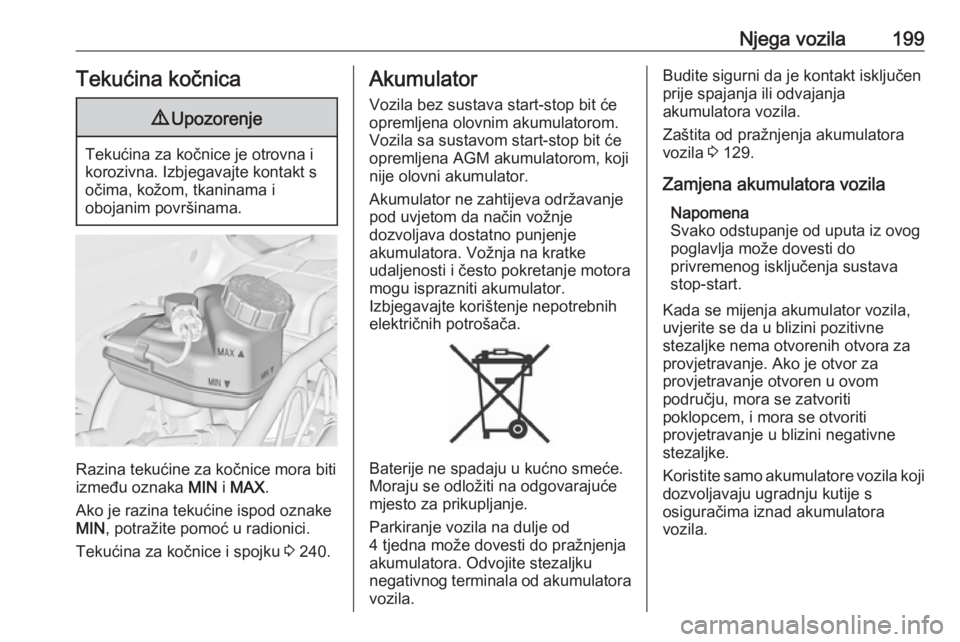

Njega vozila199Tekućina kočnica9Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Ako je razina tekućine ispod oznake
MIN , potražite pomoć u radionici.
Tekućina za kočnice i spojku 3 240.
Akumulator
Vozila bez sustava start-stop bit će opremljena olovnim akumulatorom.
Vozila sa sustavom start-stop bit će
opremljena AGM akumulatorom, koji
nije olovni akumulator.
Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od
4 tjedna može dovesti do pražnjenja
akumulatora. Odvojite stezaljku
negativnog terminala od akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odvajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
vozila 3 129.
Zamjena akumulatora vozila Napomena
Svako odstupanje od uputa iz ovog
poglavlja može dovesti do
privremenog isključenja sustava
stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za
provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Koristite samo akumulatore vozila koji
dozvoljavaju ugradnju kutije s
osiguračima iznad akumulatora
vozila.

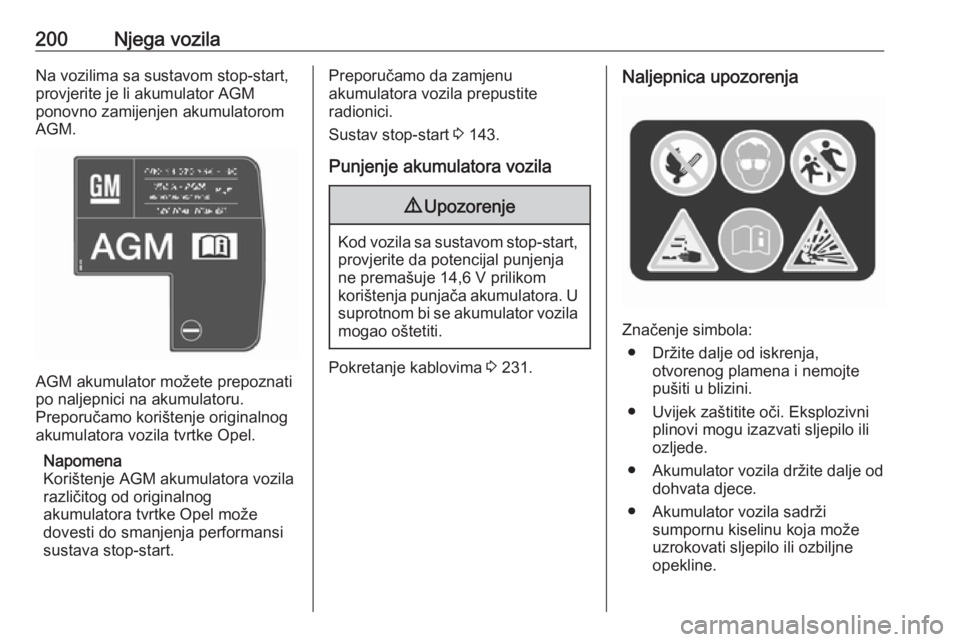

200Njega vozilaNa vozilima sa sustavom stop-start,
provjerite je li akumulator AGM
ponovno zamijenjen akumulatorom
AGM.
AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 143.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 231.
Naljepnica upozorenja
Značenje simbola:
● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.

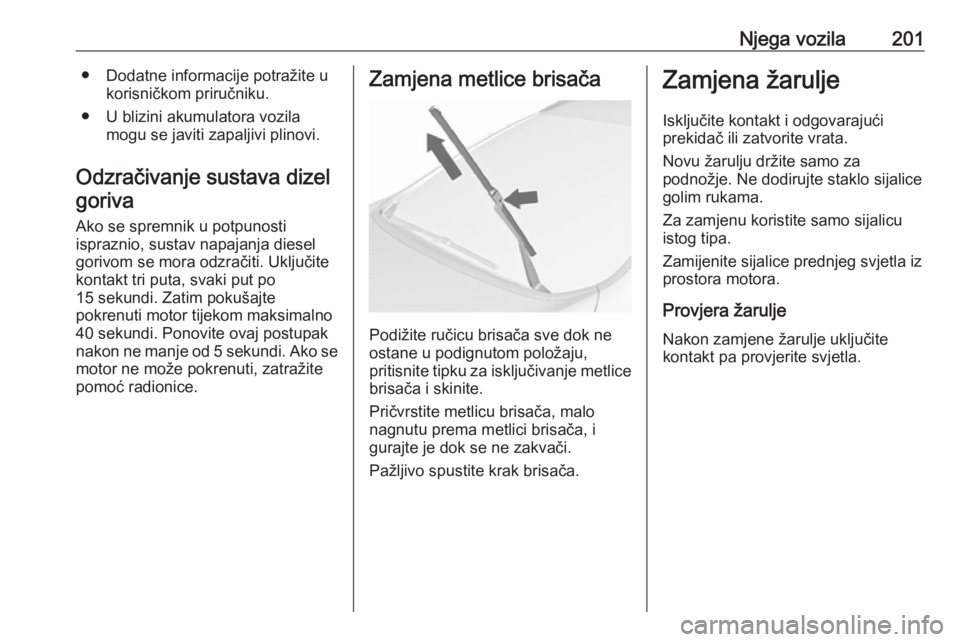

Njega vozila201● Dodatne informacije potražite ukorisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.
Odzračivanje sustava dizel goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel
gorivom se mora odzračiti. Uključite
kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se
motor ne može pokrenuti, zatražite
pomoć radionice.Zamjena metlice brisača
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.

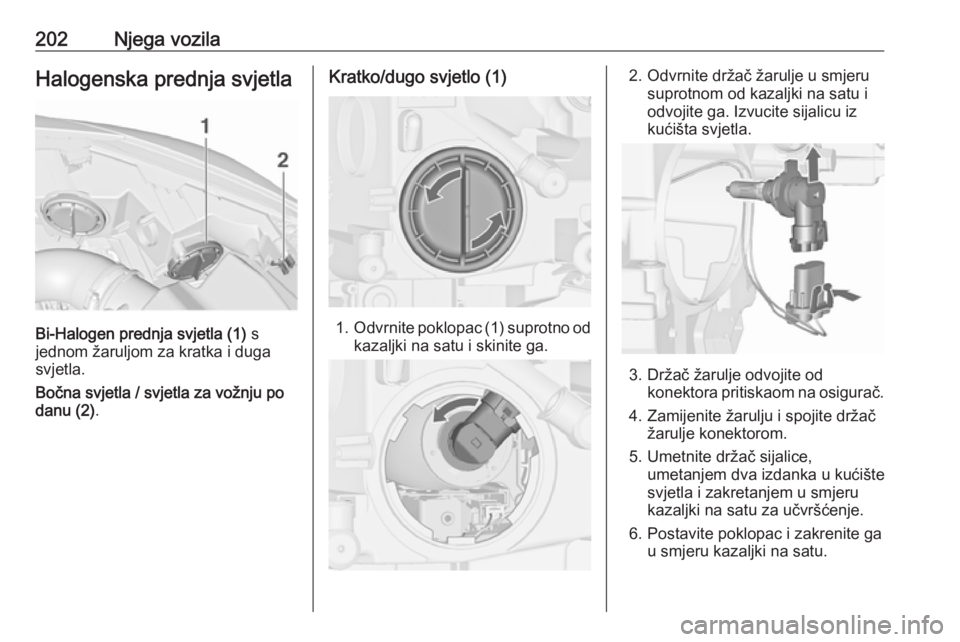

202Njega vozilaHalogenska prednja svjetla
Bi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Bočna svjetla / svjetla za vožnju po danu (2) .
Kratko/dugo svjetlo (1)
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskaom na osigurač.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

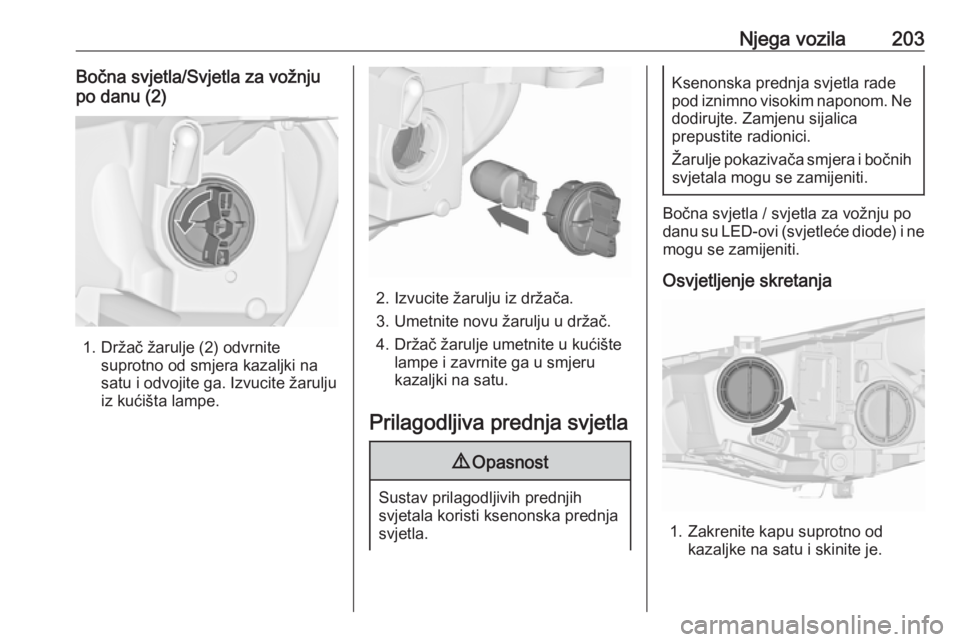

Njega vozila203Bočna svjetla/Svjetla za vožnju
po danu (2)
1. Držač žarulje (2) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Prilagodljiva prednja svjetla
9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Žarulje pokazivača smjera i bočnih svjetala mogu se zamijeniti.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne mogu se zamijeniti.
Osvjetljenje skretanja
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

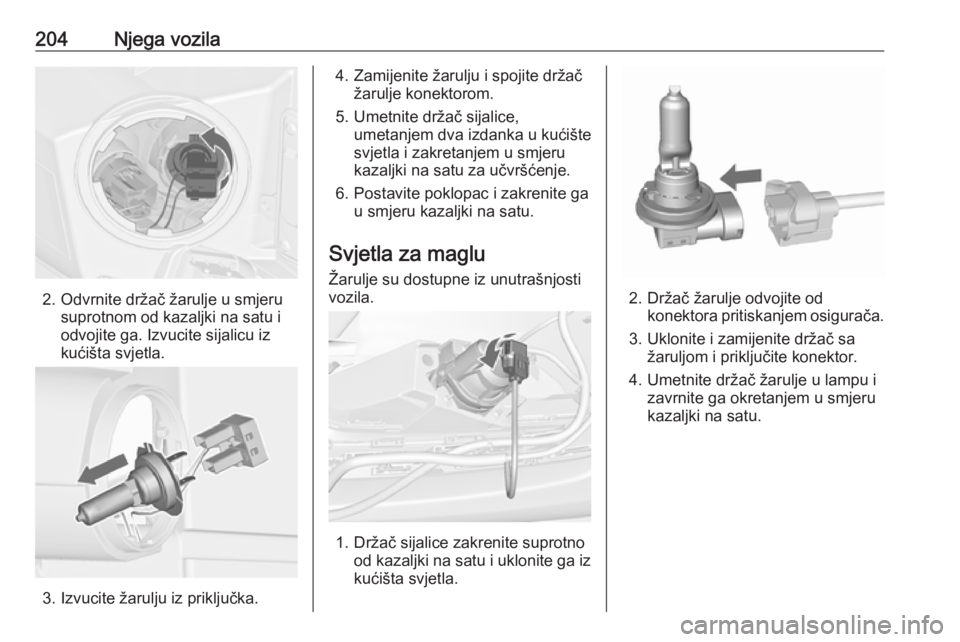

204Njega vozila
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Izvucite žarulju iz priključka.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetla za maglu Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.

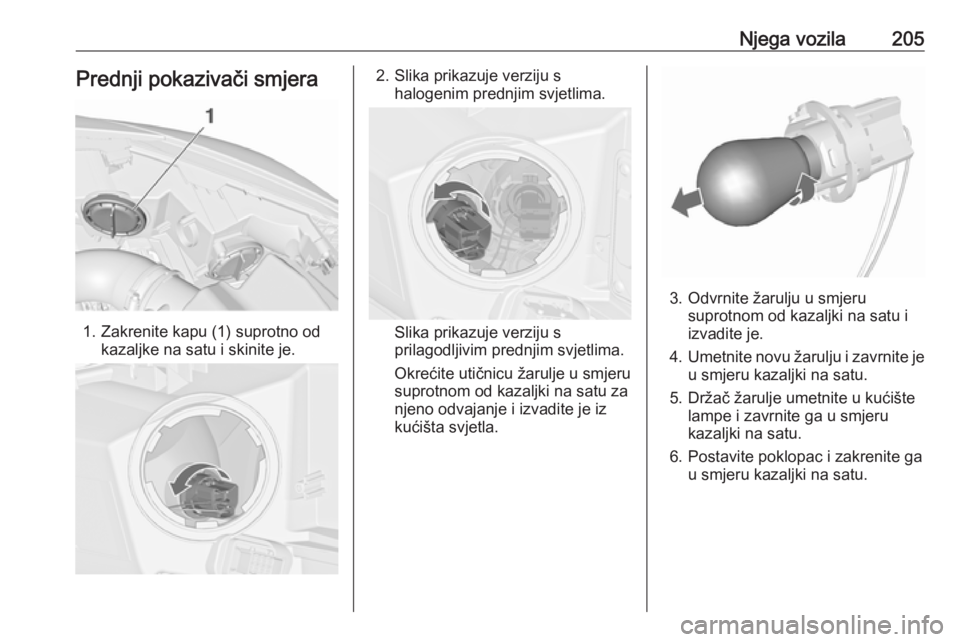

Njega vozila205Prednji pokazivači smjera
1. Zakrenite kapu (1) suprotno odkazaljke na satu i skinite je.
2. Slika prikazuje verziju shalogenim prednjim svjetlima.
Slika prikazuje verziju s
prilagodljivim prednjim svjetlima.
Okrećite utičnicu žarulje u smjeru
suprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu iizvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

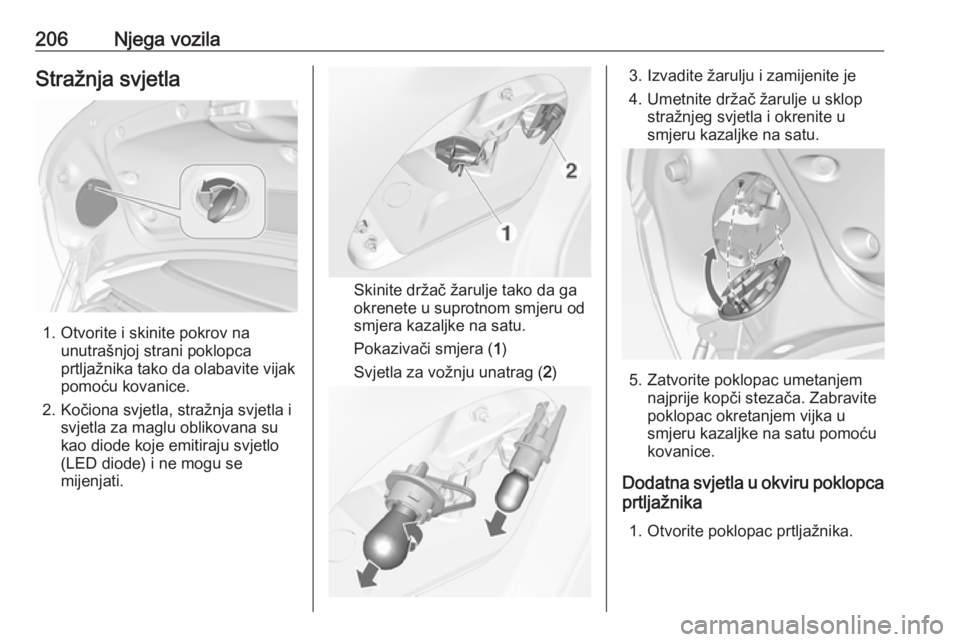

206Njega vozilaStražnja svjetla
1. Otvorite i skinite pokrov naunutrašnjoj strani poklopca
prtljažnika tako da olabavite vijak
pomoću kovanice.
2. Kočiona svjetla, stražnja svjetla i svjetla za maglu oblikovana su
kao diode koje emitiraju svjetlo
(LED diode) i ne mogu se
mijenjati.
Skinite držač žarulje tako da ga
okrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Svjetla za vožnju unatrag ( 2)
3. Izvadite žarulju i zamijenite je
4. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu.
5. Zatvorite poklopac umetanjem najprije kopči stezača. Zabravite
poklopac okretanjem vijka u
smjeru kazaljke na satu pomoću
kovanice.
Dodatna svjetla u okviru poklopca
prtljažnika
1. Otvorite poklopac prtljažnika.

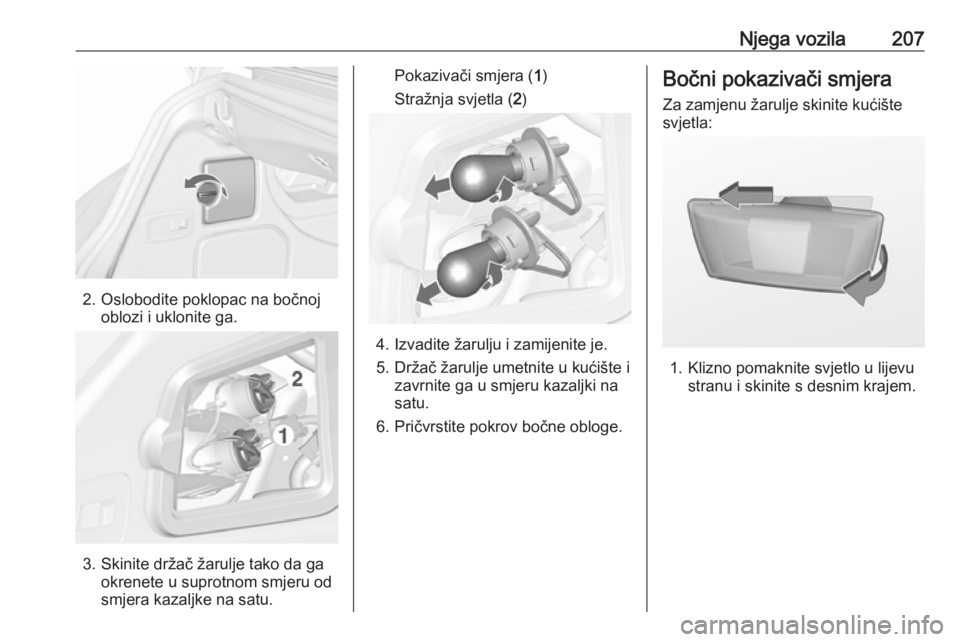

Njega vozila207
2. Oslobodite poklopac na bočnojoblozi i uklonite ga.
3. Skinite držač žarulje tako da gaokrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Stražnja svjetla ( 2)
4. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u kućište i zavrnite ga u smjeru kazaljki na
satu.
6. Pričvrstite pokrov bočne obloge.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

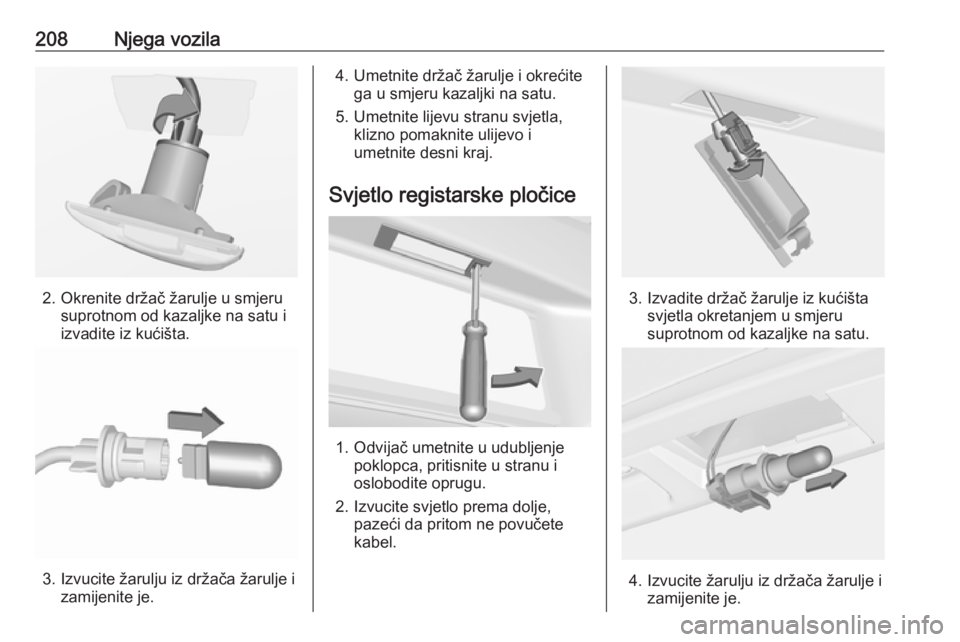

208Njega vozila
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
