Nega vozila219Točkovi i pneumatici
Točkovi Na vozilima sa dizel-motorima nema
čeličnih naplatakac i za ova vozila su
odobreni samo posebni
aluminijumski naplatci.
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici na temperaturama ispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 256.
Kao zimske pneumatike koristiti samo pneumatike veličine 225/55 R17.
Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Shodno zakonskim regulativama određene države, nalepiti nalepnicusa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika Npr. 235/55 R 17 99 V235:Širina pneumatika, mm55:Odnos preseka (visina sa
širinom pneumatika), %R:Tip pneumatika: RadijalniRF:Tip: RunFlat17:Prečnik naplatka u colovima99:Oznaka nosivosti npr. 99
odgovara do 775 kgV:Slovne šifre graničnih brzina
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sistem nadzora pritiska u pneumaticima
Sistem nadzora pritiska u
pneumaticima (TPMS) proverava
pritisak sva četiri pneumatika jednom
u minuti kada brzina vozila dostigne
određeni nivo.

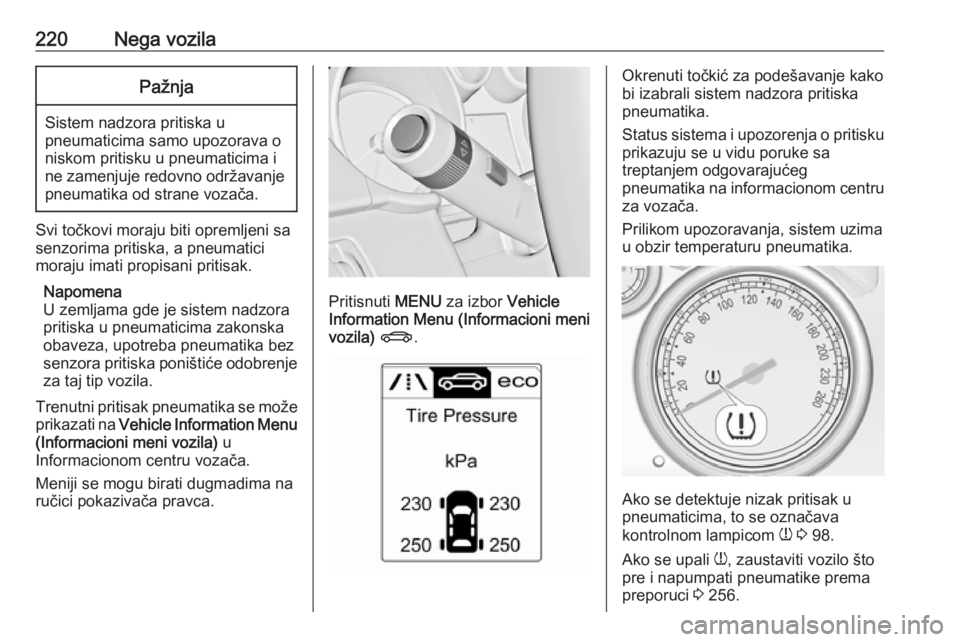

220Nega vozilaPažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 98.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 256.

Nega vozila221Ako w trepće 60-90 sekundi, a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće
vožnje, to može biti pokazatelj
približavanju stanja niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 106.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Privremeni rezervni točak nije
opremljen senzorima pritiska. Sistem
nadzora pritiska u pneumaticima neće biti spreman za rad za ovetočkove. Kontrolna lampica w svetli.
Za ostala tri točka sistem i dalje
funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor:
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor: zameniti
kompletno telo ventila.
Status opterećenja vozila
Podesiti pritisak u pneumaticima prema uslovima opterećenja na
osnovu nalepnice sa informacijama o pneumaticima ili tabele sa pritiscima
u pneumaticima 3 256 i izabrati
odgovarajuću postavku u menijuOpterećenje pneumatika na
informacionom centru za vozača 3 100 . Ovo podešavanje je referenca
za upozorenje na pritisak u
pneumaticima.

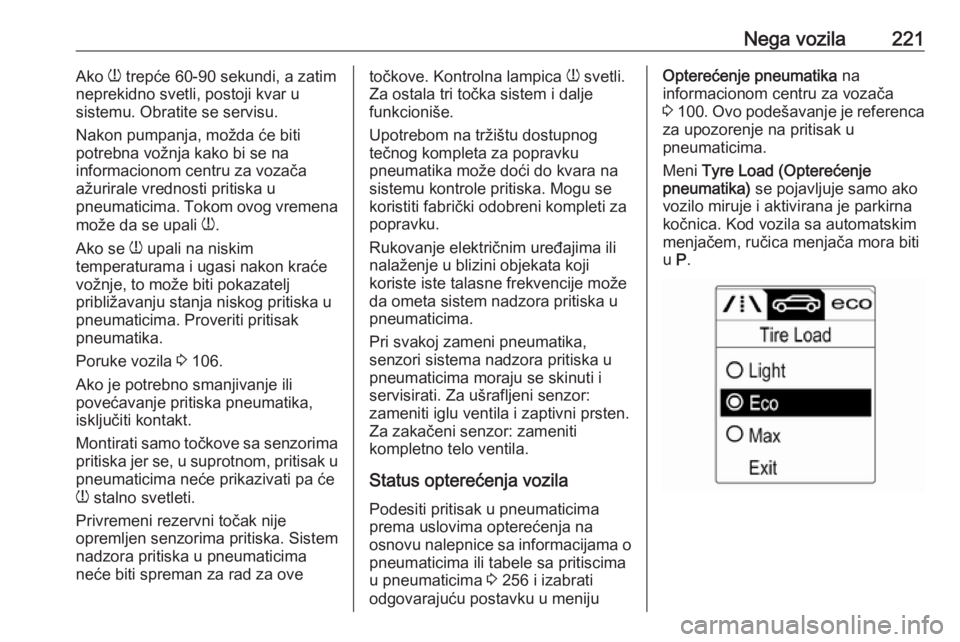

Meni Tyre Load (Opterećenje
pneumatika) se pojavljuje samo ako
vozilo miruje i aktivirana je parkirna
kočnica. Kod vozila sa automatskim
menjačem, ručica menjača mora biti
u P.

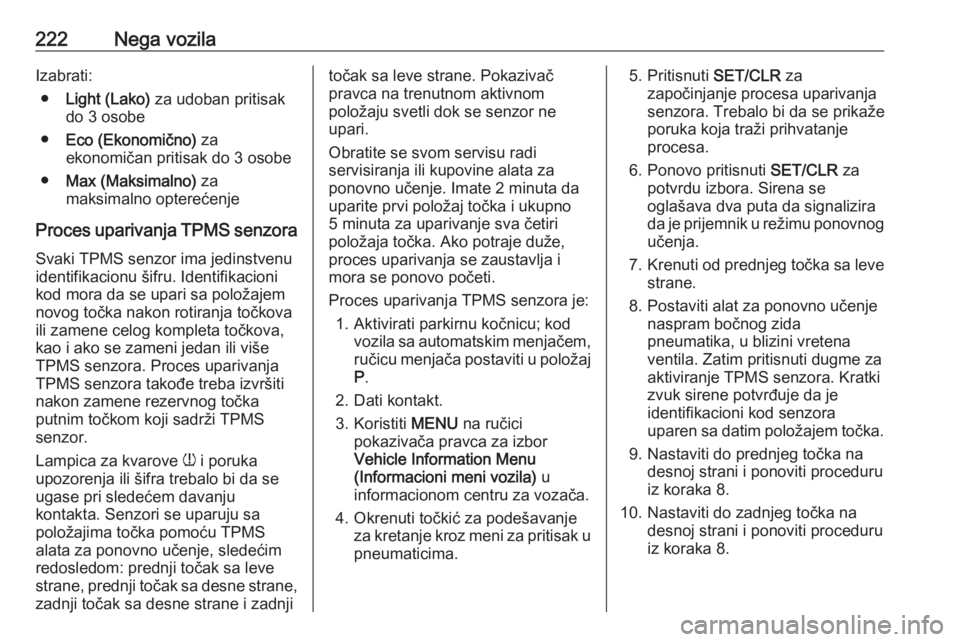

222Nega vozilaIzabrati:● Light (Lako) za udoban pritisak
do 3 osobe
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe
● Max (Maksimalno) za
maksimalno opterećenje
Proces uparivanja TPMS senzora Svaki TPMS senzor ima jedinstvenu
identifikacionu šifru. Identifikacioni
kod mora da se upari sa položajem
novog točka nakon rotiranja točkova
ili zamene celog kompleta točkova,
kao i ako se zameni jedan ili više
TPMS senzora. Proces uparivanja
TPMS senzora takođe treba izvršiti
nakon zamene rezervnog točka
putnim točkom koji sadrži TPMS
senzor.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se
ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću TPMS alata za ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane,
zadnji točak sa desne strane i zadnjitočak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratite se svom servisu radi
servisiranja ili kupovine alata za
ponovno učenje. Imate 2 minuta da
uparite prvi položaj točka i ukupno
5 minuta za uparivanje sva četiri
položaja točka. Ako potraje duže,
proces uparivanja se zaustavlja i
mora se ponovo početi.
Proces uparivanja TPMS senzora je: 1. Aktivirati parkirnu kočnicu; kod vozila sa automatskim menjačem,
ručicu menjača postaviti u položaj
P .
2. Dati kontakt.
3. Koristiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) u
informacionom centru za vozača.
4. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.5. Pritisnuti SET/CLR za
započinjanje procesa uparivanja senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
6. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da signalizira da je prijemnik u režimu ponovnog
učenja.
7. Krenuti od prednjeg točka sa leve
strane.
8. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme za aktiviranje TPMS senzora. Kratki
zvuk sirene potvrđuje da je
identifikacioni kod senzora
uparen sa datim položajem točka.
9. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.
10. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.

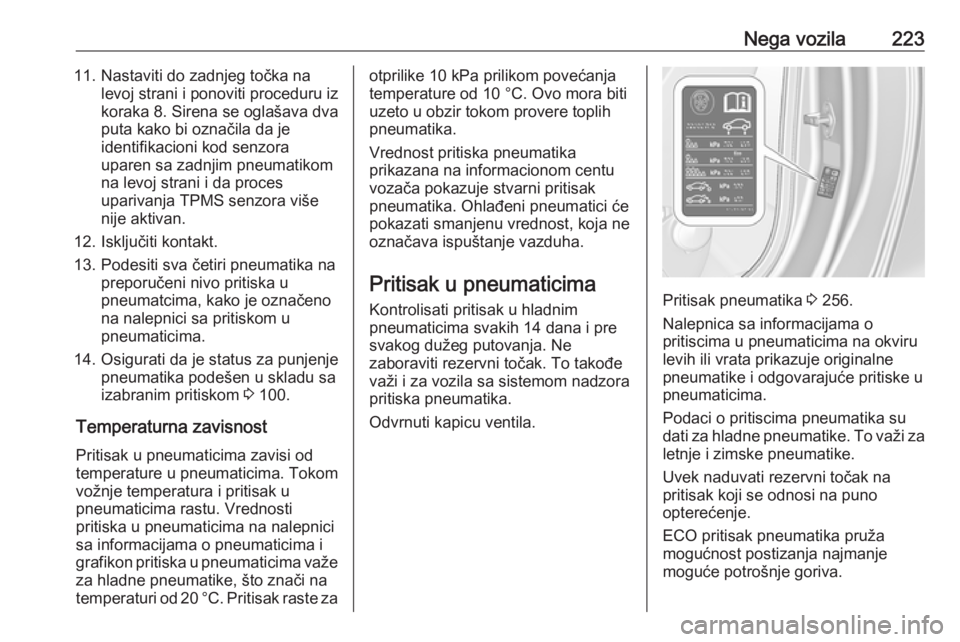

Nega vozila22311. Nastaviti do zadnjeg točka nalevoj strani i ponoviti proceduru iz
koraka 8. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikom
na levoj strani i da proces
uparivanja TPMS senzora više
nije aktivan.
12. Isključiti kontakt.
13. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumatcima, kako je označeno
na nalepnici sa pritiskom u
pneumaticima.
14. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 100.
Temperaturna zavisnost Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima na nalepnici
sa informacijama o pneumaticima i
grafikon pritiska u pneumaticima važe
za hladne pneumatike, što znači na
temperaturi od 20 °C. Pritisak raste zaotprilike 10 kPa prilikom povećanja
temperature od 10 °C. Ovo mora biti
uzeto u obzir tokom provere toplih
pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne označava ispuštanje vazduha.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 256.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
levih ili vrata prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.

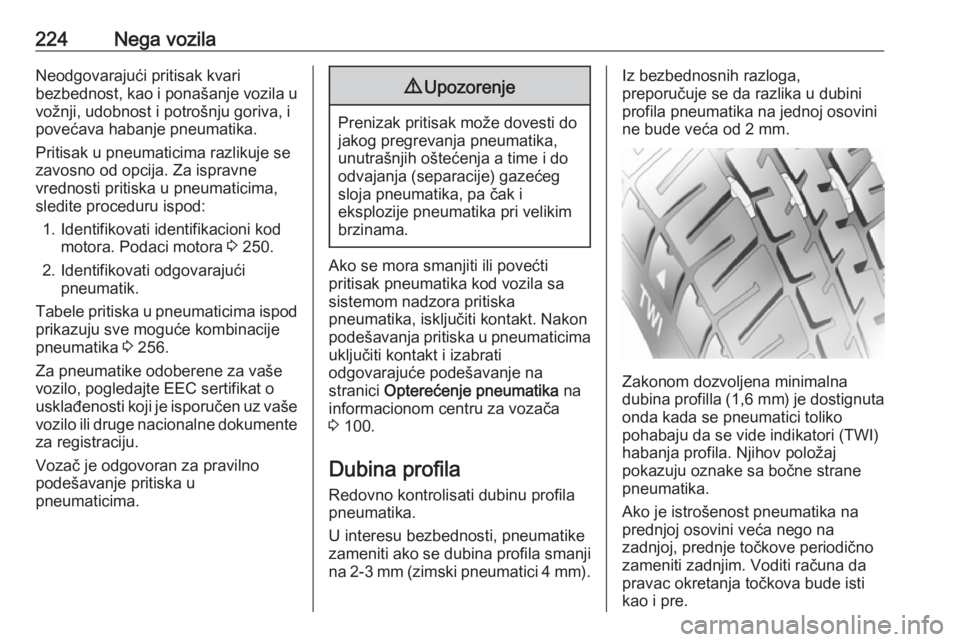

224Nega vozilaNeodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima razlikuje se zavosno od opcija. Za ispravne
vrednosti pritiska u pneumaticima, sledite proceduru ispod:
1. Identifikovati identifikacioni kod motora. Podaci motora 3 250.
2. Identifikovati odgovarajući pneumatik.
Tabele pritiska u pneumaticima ispod
prikazuju sve moguće kombinacije
pneumatika 3 256.
Za pneumatike odoberene za vaše
vozilo, pogledajte EEC sertifikat o
usklađenosti koji je isporučen uz vaše
vozilo ili druge nacionalne dokumente za registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u pneumaticima uključiti kontakt i izabrati
odgovarajuće podešavanje na
stranici Opterećenje pneumatika na
informacionom centru za vozača 3 100.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.

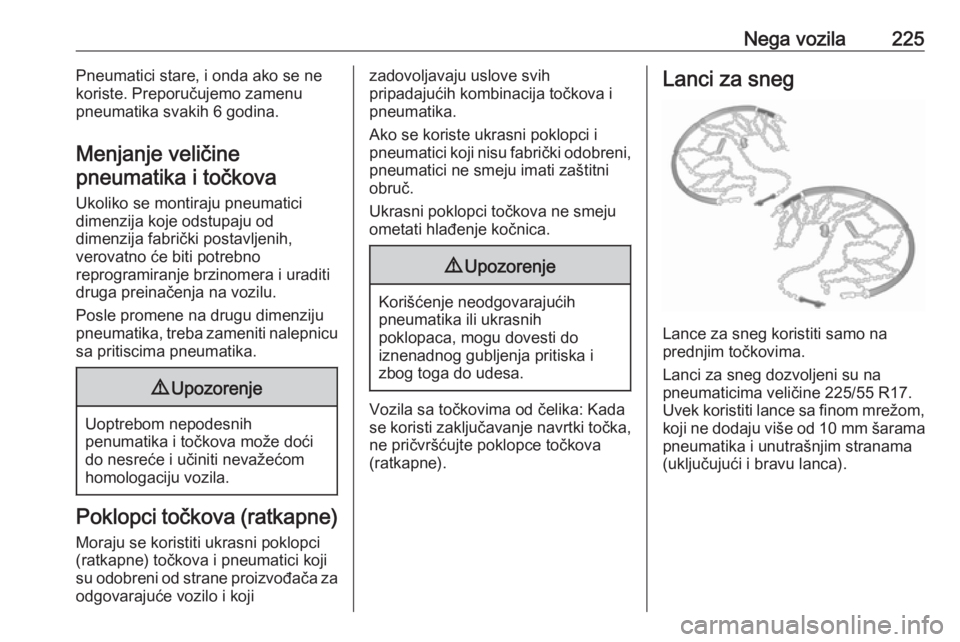

Nega vozila225Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje veličine pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi druga preinačenja na vozilu.
Posle promene na drugu dimenziju pneumatika, treba zameniti nalepnicu
sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).
Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.
Lanci za sneg dozvoljeni su na
pneumaticima veličine 225/55 R17.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).

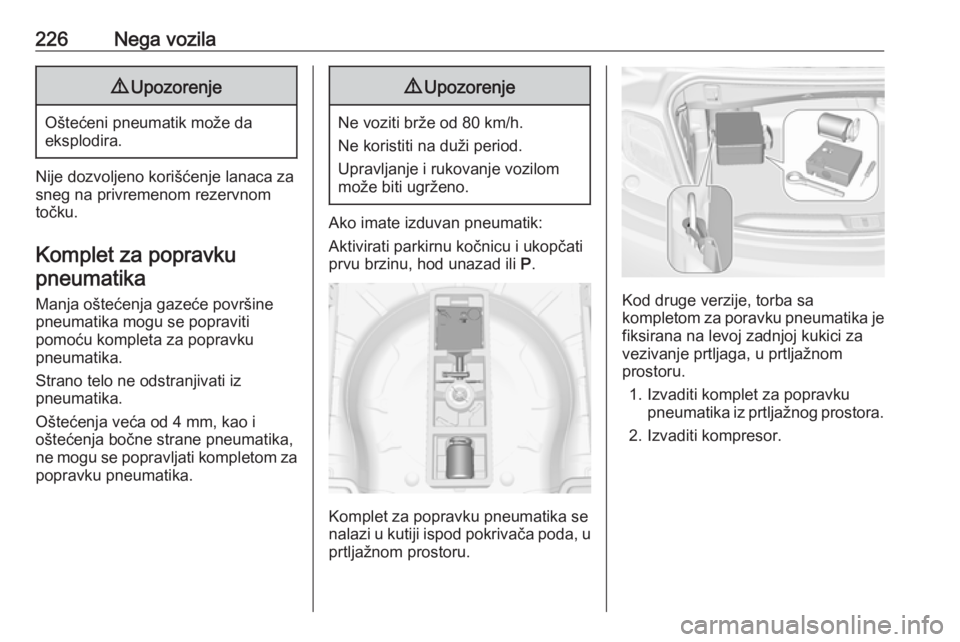

226Nega vozila9Upozorenje
Oštećeni pneumatik može da
eksplodira.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku pneumatika
Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika, ne mogu se popravljati kompletom za
popravku pneumatika.
9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi u kutiji ispod pokrivača poda, u prtljažnom prostoru.
Kod druge verzije, torba sa
kompletom za poravku pneumatika je
fiksirana na levoj zadnjoj kukici za
vezivanje prtljaga, u prtljažnom
prostoru.
1. Izvaditi komplet za popravku pneumatika iz prtljažnog prostora.
2. Izvaditi kompresor.

Nega vozila227

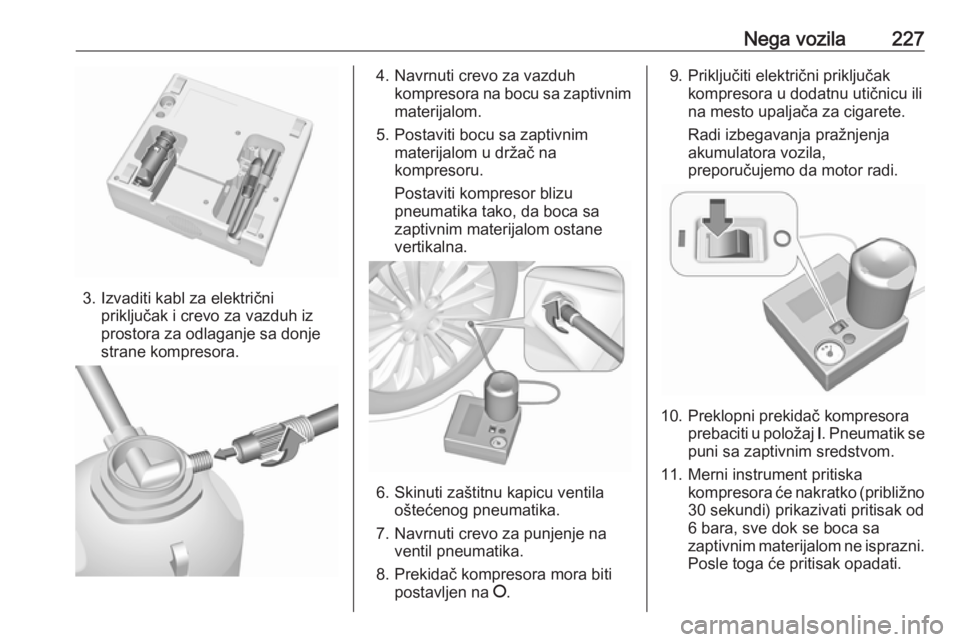

3. Izvaditi kabl za električnipriključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak
kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora vozila,
preporučujemo da motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će nakratko (približno30 sekundi) prikazivati pritisak od
6 bara, sve dok se boca sa
zaptivnim materijalom ne isprazni. Posle toga će pritisak opadati.

228Nega vozila12. Sva količina zaptivnog materijalaje prepumpana u pneumatik.
Posle toga se pneumatik
napumpava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od
10 minuta. Pritisak pneumatika
3 256. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
10 minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
10 minuta. Ukoliko se propisani
pritisak još uvek ne postigne,
pneumatik je previše oštećen.
Potražiti pomoć servisne
radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu na
nosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenubrzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne duže od
10 minuta), zaustaviti se i proveriti pritisak u pneumatiku. Tom
prilikom kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod 1,3 bara, vozilo se ne
