OPEL CASCADA 2016 Инструкция по эксплуатации (in Russian)

Уход за автомобилем219Уход за
автомобилемОбщая информация .................220
Аксессуары и модернизация автомобиля ........................... 220
Хранение автомобиля ...........220
Утилизация отработавшего срок службы автомобиля .....221
Проверка автомобиля ..............221
Выполнение работ .................221
Капот ....................................... 222
Моторное масло ....................222
Охлаждающая жидкость двигателя .............................. 224
Жидкость омывателя ............224
Тормозная система ...............225
Тормозная жидкость ..............225
Аккумуляторная батарея автомобиля ........................... 225
Удаление воздуха из дизельной топливной
системы ................................. 227
Замена щеток стеклоочистителя .................228
Замена ламп ............................. 228
Галогенные фары ..................228Система адаптивного
переднего освещения ..........230
Противотуманная фара ........231
Передние указатели поворота ................................ 231
Задние фонари ......................232
Боковые указатели поворота ................................ 234
Освещение номерного знака 235
Освещение салона ................235
Подсветка приборной панели ................................... 235
Электрооборудование .............236
Предохранители ....................236
Блок предохранителей в моторном отсеке ...................237
Блок предохранителей в приборной панели ................239
Блок предохранителей в багажном отделении ............240
Автомобильный инструмент ...242
Инструмент ............................. 242
Колеса и шины ......................... 243
Зимние шины ......................... 243
Обозначение шин ..................244
Система контроля давления в шинах ..................................... 244
Давление в шинах .................248
Глубина протектора ...............249Изменение размера шин и
колес ...................................... 250
Колпаки колес ........................ 250
Цепи противоскольжения ...... 250
Комплект для ремонта шин ... 251
Смена колеса ......................... 254
Запасное колесо ....................257
Запуск от дополнительной АКБ ............................................ 260
Буксировка ................................ 262
Буксировка автомобиля ........262
Буксировка другого автомобиля ........................... 263
Внешний вид ............................ 264
Уход за автомобилем ............264
Уход за салоном ....................267

220Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы,
например, модифицировать элек‐
тронные блоки управления (заме‐
нять компоненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль Покры‐ тые воском части автомобиля.
Уход за автомобилем снаружи
3 264.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло. ● Слить жидкость из бачка омы‐ вателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую передачу или задний ход или
установите селектор передач в положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Закройте мягкую крышу.
● Закройте мягкую крышу чех‐ лом, чтобы защитить ее от воз‐
действия факторов окружаю‐
щей среды.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.

Уход за автомобилем221Вод в эксплуатациюКогда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● При необходимости устано‐ вите на место номерной знак.Утилизация
отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

222Уход за автомобилем9Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐
мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из соображений безопасности.
Закрывание Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опуская капот, дайте ему упасть с
небольшой высоты (20- 25 см) и за‐
фиксироваться защелкой. Убеди‐ тесь, что капот защелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения жидкости
и смазки 3 269.

Уход за автомобилем223Автомобиль должен стоять на ров‐
ной поверхности. Двигатель дол‐ жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за 5 минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать такое
же моторное масло, которое ис‐
пользовалось при последней за‐
мене.
Уровень моторного масла не дол‐
жен быть выше верхней отметки
MAX на щупе.
Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 282.
Установите крышку ровно и затя‐
ните ее.

224Уход за автомобилемОхлаждающая жидкостьдвигателя
Температура замерзания охлаж‐
дающей жидкости составляет при‐
мерно -28 °C. В автомобили, пред‐
назначенные для регионов с хо‐
лодным климатом, на сборочном
заводе заправляется охлаждаю‐
щая жидкость, имеющая темпера‐
туру замерзания около -37 °C.Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для доливки следует использовать
смесь 1:1 концентрированного ан‐
тифриза и чистой водопроводной
воды. Если концентрат охлаждаю‐
щей жидкости в распоряжении от‐
сутствует, следует использовать
чистую водопроводную воду.
Плотно заверните крышку. Прове‐
рить в мастерской концентрацию
охлаждающей жидкости и устра‐
нить причину убывания уровня ох‐
лаждающей жидкости.
Жидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством
разрешенной к применению содер‐
жащей антифриз промывочной
жидкости.

Уход за автомобилем225Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Использование жидкости омы‐
вателя, содержащей изопропа‐
нол, может привести к повреж‐
дению фонарей наружного
освещения.
Тормозная система
При минимальной толщине накла‐док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее за‐
менить тормозные накладки.
После установки новых тормозных
колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
Тормозная жидкость9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости дол‐
жен находиться между метками
MIN и MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкость для тормозной системы
и сцепления 3 269.
Аккумуляторная батарея
автомобиля
Автомобили без системы автома‐
тической остановки-запуска двига‐ теля оснащаются свинцово-ки‐
слотной аккумуляторной батареей.
Автомобили с системой остановки- запуска двигателя оснащаются ак‐
кумуляторной батареей типа AGM,
которая не является свинцово-ки‐
слотной.
Аккумуляторная батарея автомо‐
биля не требует технического об‐ служивания при условии, что при
движении автомобиля обеспечи‐ вается ее достаточная зарядка. Ак‐ кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.

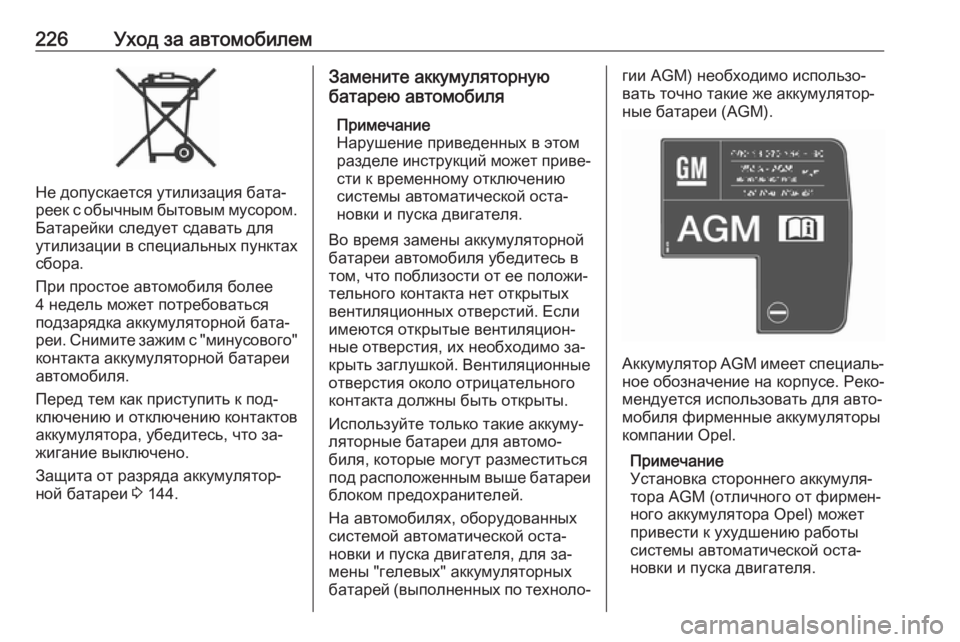

226Уход за автомобилем
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
4 недель может потребоваться
подзарядка аккумуляторной бата‐
реи. Снимите зажим с "минусового"
контакта аккумуляторной батареи
автомобиля.
Перед тем как приступить к под‐ ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 144.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐
крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться
под расположенным выше батареи
блоком предохранителей.
На автомобилях, оборудованных
системой автоматической оста‐
новки и пуска двигателя, для за‐
мены "гелевых" аккумуляторных
батарей (выполненных по техноло‐гии AGM) необходимо использо‐
вать точно такие же аккумулятор‐
ные батареи (AGM).
Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.

Уход за автомобилем227Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 162.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 260.
Табличка с
предупреждающими знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее на‐ ходится серная кислота, кото‐рая может стать причиной по‐
тери зрения или сильных хими‐
ческих ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.

228Уход за автомобилемЗамена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары.Галогенные фары
Бигалогеновые блок-фары (1) с од‐
ной лампой для ближнего и даль‐ него света.
Боковой/дневной свет фар (2) .
