OPEL CASCADA 2016 Посібник з експлуатації (in Ukrainian)

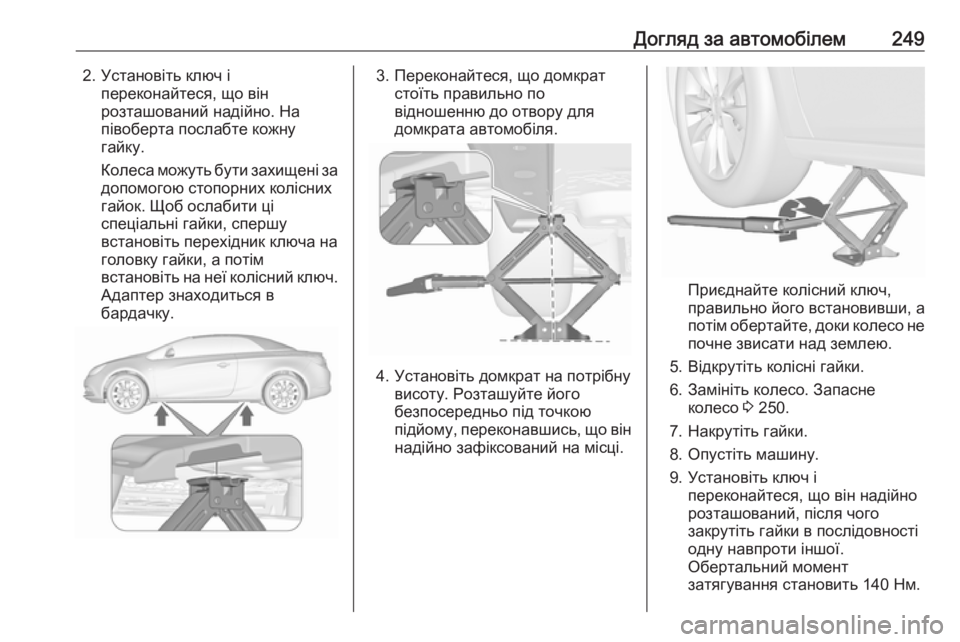

Догляд за автомобілем2492. Установіть ключ іпереконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Колеса можуть бути захищені за допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Приєднайте колісний ключ,
правильно його встановивши, а
потім обертайте, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 250.
7. Накрутіть гайки.
8. Опустіть машину.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої. Обертальний моментзатягування становить 140 Нм.

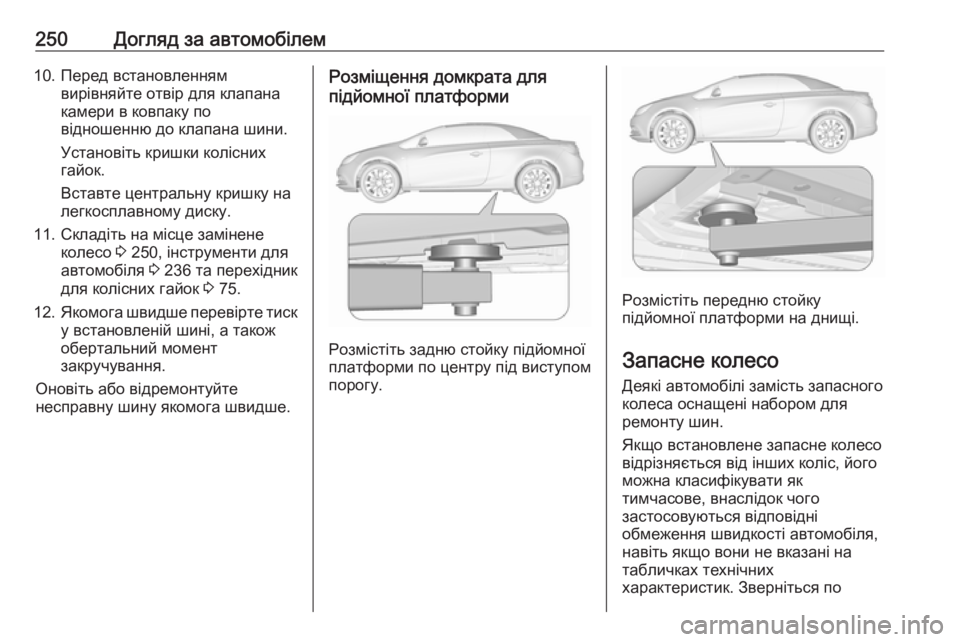

250Догляд за автомобілем10. Перед встановленнямвирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.
11. Складіть на місце замінене колесо 3 250, інструменти для
автомобіля 3 236 та перехідник
для колісних гайок 3 75.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по

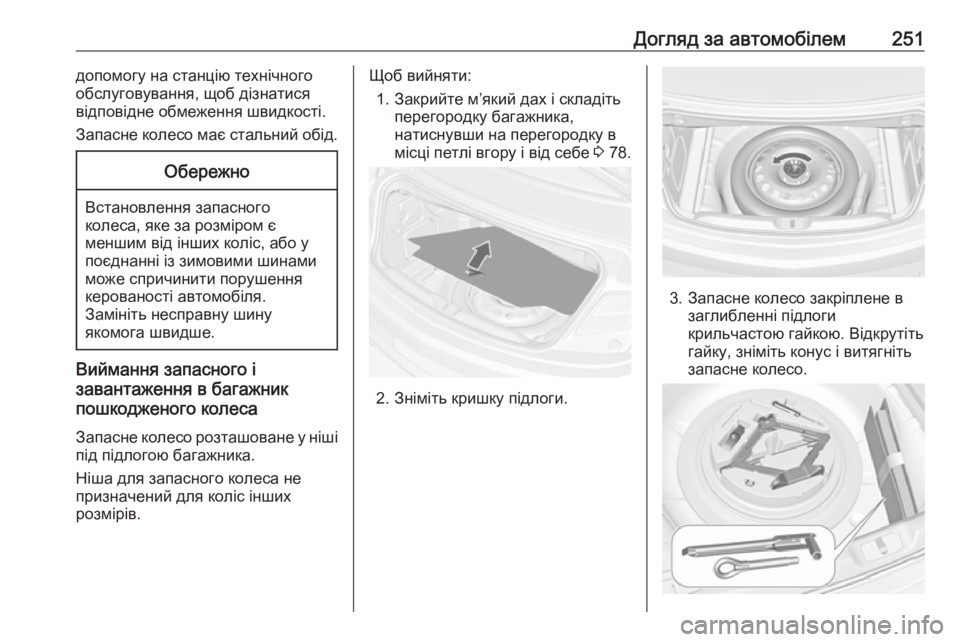

Догляд за автомобілем251допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Виймання запасного і
завантаження в багажник
пошкодженого колеса
Запасне колесо розташоване у нішіпід підлогою багажника.
Ніша для запасного колеса не
призначений для коліс інших
розмірів.
Щоб вийняти:
1. Закрийте м’який дах і складіть перегородку багажника,
натиснувши на перегородку в
місці петлі вгору і від себе 3 78.
2. Зніміть кришку підлоги.
3. Запасне колесо закріплене в
заглибленні підлоги
крильчастою гайкою. Відкрутіть
гайку, зніміть конус і витягніть
запасне колесо.

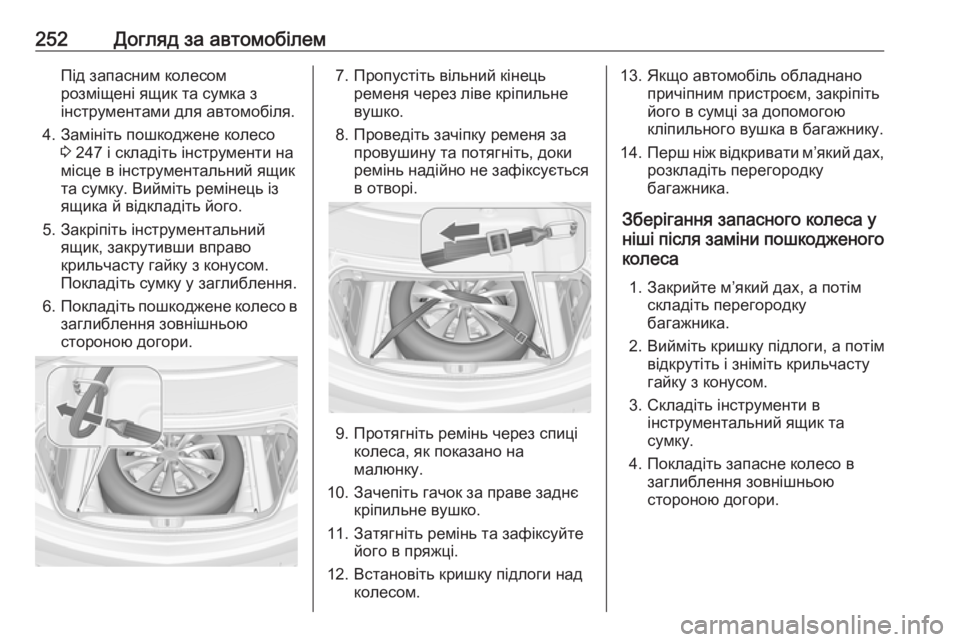

252Догляд за автомобілемПід запасним колесом
розміщені ящик та сумка з
інструментами для автомобіля.
4. Замініть пошкоджене колесо 3 247 і складіть інструменти на
місце в інструментальний ящик
та сумку. Вийміть ремінець із
ящика й відкладіть його.
5. Закріпіть інструментальний ящик, закрутивши вправо
крильчасту гайку з конусом.
Покладіть сумку у заглиблення.
6. Покладіть пошкоджене колесо в
заглиблення зовнішньою
стороною догори.7. Пропустіть вільний кінець ременя через ліве кріпильне
вушко.
8. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
9. Протягніть ремінь через спиці колеса, як показано на
малюнку.
10. Зачепіть гачок за праве заднє кріпильне вушко.
11. Затягніть ремінь та зафіксуйте його в пряжці.
12. Встановіть кришку підлоги над колесом.
13. Якщо автомобіль обладнанопричіпним пристроєм, закріпіть
його в сумці за допомогою
кліпильного вушка в багажнику.
14. Перш ніж відкривати м’який дах,
розкладіть перегородку
багажника.
Зберігання запасного колеса у
ніші після заміни пошкодженого колеса
1. Закрийте м’який дах, а потім складіть перегородку
багажника.
2. Вийміть кришку підлоги, а потім відкрутіть і зніміть крильчасту
гайку з конусом.
3. Складіть інструменти в інструментальний ящик та
сумку.
4. Покладіть запасне колесо в заглиблення зовнішньою
стороною догори.

Догляд за автомобілем253
5. Вставте ексцентричний конус узаглиблення в запасному колесі
та поверніть його так, щоб
колесо змістилося якомога далі
вперед. Закріпіть запасне
колесо, закрутивши крильчасту
гайку проти годинникової
стрілки.
6. Вставте і закрийте кришку підлоги.
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат й
інструменти у відповідних
відділеннях, надійно
зафіксувавши їх на місці.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди фіксувати ременем.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 244.
Запасне колесо з направленою
шиною
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.

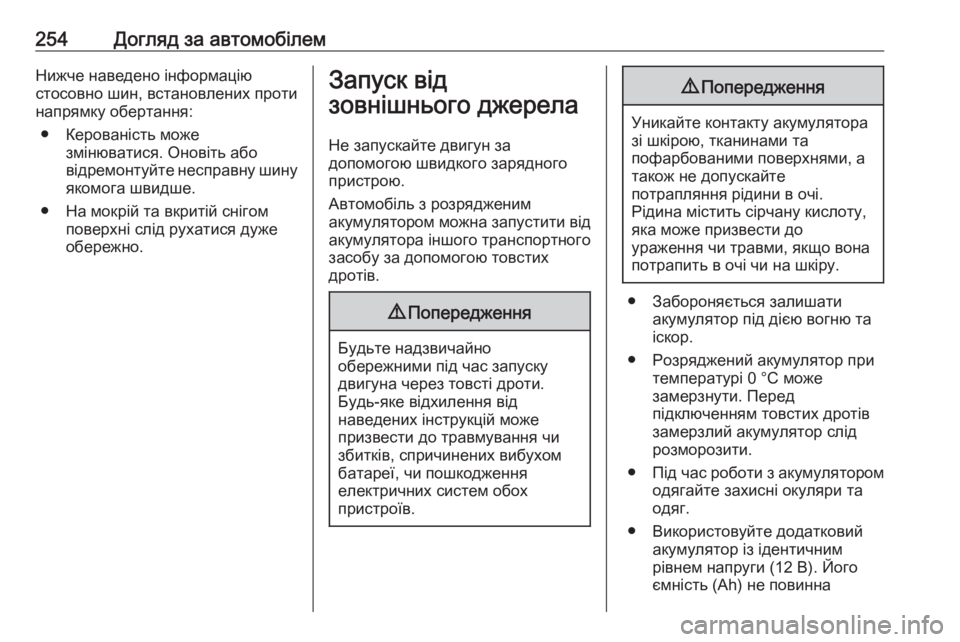

254Догляд за автомобілемНижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Оновіть або
відремонтуйте несправну шину
якомога швидше.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від
акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Забороняється залишати акумулятор під дією вогню та
іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
● Під час роботи з акумулятором
одягайте захисні окуляри та
одяг.
● Використовуйте додатковий акумулятор із ідентичним
рівнем напруги (12 В). Його
ємність (Ah) не повинна

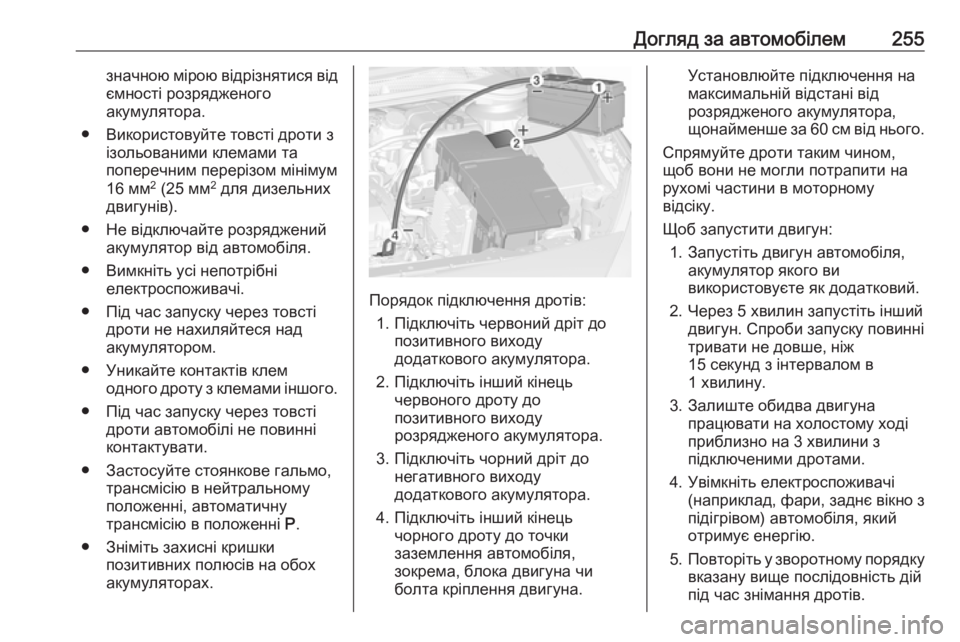

Догляд за автомобілем255значною мірою відрізнятися відємності розрядженого
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску через товсті дроти не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, трансмісію в нейтральному
положенні, автоматичну
трансмісію в положенні P.
● Зніміть захисні кришки позитивних полюсів на обох
акумуляторах.
Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходу
додаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи
болта кріплення двигуна.
Установлюйте підключення на
максимальній відстані від
розрядженого акумулятора,
щонайменше за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
тривати не довше, ніж
15 секунд з інтервалом в
1 хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.
4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.

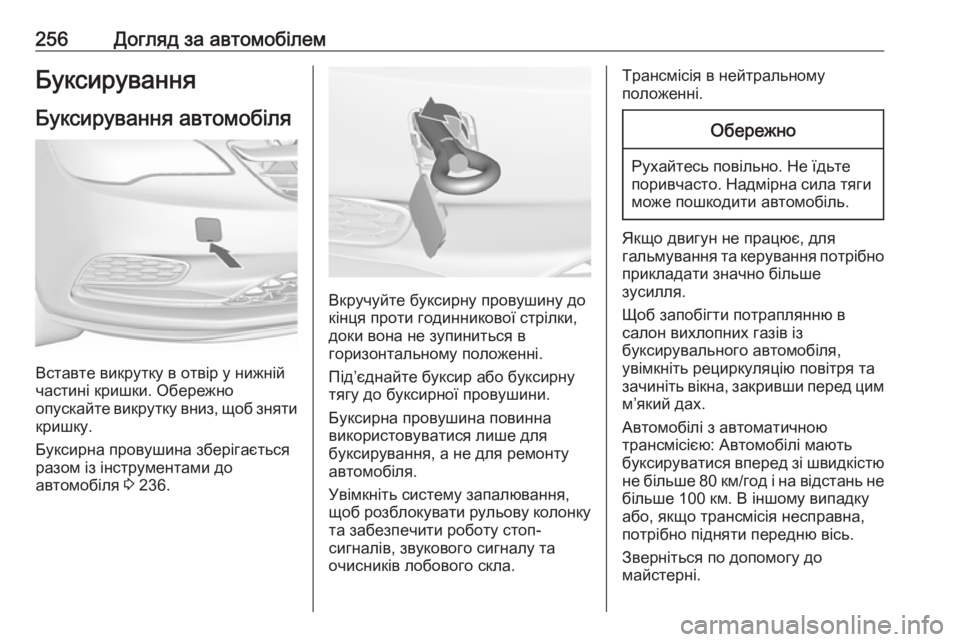

256Догляд за автомобілемБуксируванняБуксирування автомобіля
Вставте викрутку в отвір у нижній
частині кришки. Обережно
опускайте викрутку вниз, щоб зняти кришку.
Буксирна провушина зберігається
разом із інструментами до
автомобіля 3 236.
Вкручуйте буксирну провушину до
кінця проти годинникової стрілки,
доки вона не зупиниться в
горизонтальному положенні.
Під’єднайте буксир або буксирну
тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалювання,
щоб розблокувати рульову колонку
та забезпечити роботу стоп-
сигналів, звукового сигналу та
очисників лобового скла.
Трансмісія в нейтральному
положенні.Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
прикладати значно більше
зусилля.
Щоб запобігти потраплянню в
салон вихлопних газів із
буксирувального автомобіля,
увімкніть рециркуляцію повітря та
зачиніть вікна, закривши перед цим
м’який дах.
Автомобілі з автоматичною
трансмісією: Автомобілі мають
буксируватися вперед зі швидкістю
не більше 80 км/год і на відстань не більше 100 км. В іншому випадку
або, якщо трансмісія несправна,
потрібно підняти передню вісь.
Зверніться по допомогу до
майстерні.

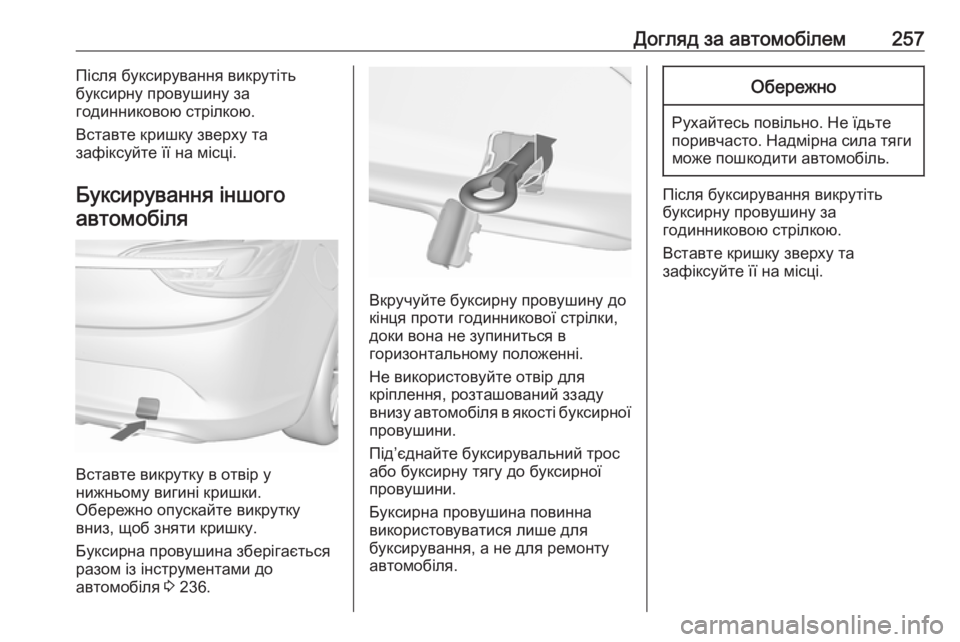

Догляд за автомобілем257Після буксирування викрутіть
буксирну провушину за
годинниковою стрілкою.
Вставте кришку зверху та
зафіксуйте її на місці.
Буксирування іншого автомобіля
Вставте викрутку в отвір у
нижньому вигині кришки.
Обережно опускайте викрутку
вниз, щоб зняти кришку.
Буксирна провушина зберігається
разом із інструментами до
автомобіля 3 236.
Вкручуйте буксирну провушину до
кінця проти годинникової стрілки,
доки вона не зупиниться в
горизонтальному положенні.
Не використовуйте отвір для
кріплення, розташований ззаду
внизу автомобіля в якості буксирної провушини.
Під’єднайте буксирувальний трос або буксирну тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Після буксирування викрутіть
буксирну провушину за
годинниковою стрілкою.
Вставте кришку зверху та
зафіксуйте її на місці.

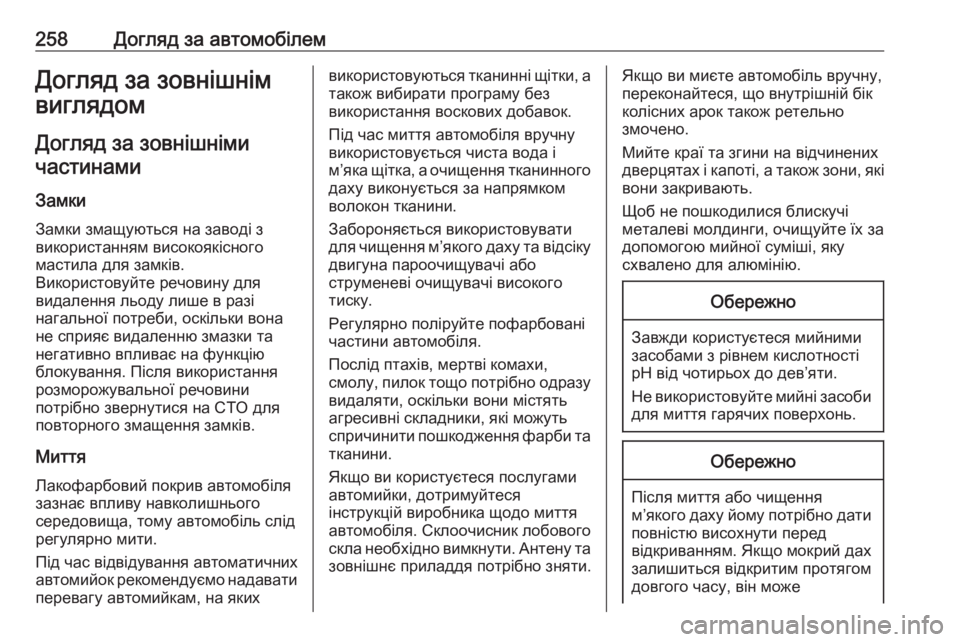

258Догляд за автомобілемДогляд за зовнішнімвиглядом
Догляд за зовнішніми частинами
Замки Замки змащуються на заводі з
використанням високоякісного
мастила для замків.
Використовуйте речовину для
видалення льоду лише в разі
нагальної потреби, оскільки вона не сприяє видаленню змазки танегативно впливає на функцію
блокування. Після використання
розморожувальної речовини
потрібно звернутися на СТО для
повторного змащення замків.
Миття
Лакофарбовий покрив автомобіля
зазнає впливу навколишнього
середовища, тому автомобіль слід
регулярно мити.
Під час відвідування автоматичних
автомийок рекомендуємо надавати перевагу автомийкам, на якихвикористовуються тканинні щітки, а
також вибирати програму без
використання воскових добавок.
Під час миття автомобіля вручну
використовується чиста вода і
м’яка щітка, а очищення тканинного
даху виконується за напрямком
волокон тканини.
Забороняється використовувати для чищення м’якого даху та відсіку
двигуна пароочищувачі або
струменеві очищувачі високого
тиску.
Регулярно поліруйте пофарбовані
частини автомобіля.
Послід птахів, мертві комахи,
смолу, пилок тощо потрібно одразу видаляти, оскільки вони містять
агресивні складники, які можуть
спричинити пошкодження фарби та тканини.
Якщо ви користуєтеся послугами
автомийки, дотримуйтеся
інструкцій виробника щодо миття
автомобіля. Склоочисник лобового
скла необхідно вимкнути. Антену та
зовнішнє приладдя потрібно зняти.Якщо ви миєте автомобіль вручну,
переконайтеся, що внутрішній бік
колісних арок також ретельно
змочено.
Мийте краї та згини на відчинених дверцятах і капоті, а також зони, які вони закривають.
Щоб не пошкодилися блискучі металеві молдинги, очищуйте їх за
допомогою мийної суміші, яку
схвалено для алюмінію.Обережно
Завжди користуєтеся мийними
засобами з рівнем кислотності
рН від чотирьох до дев’яти.
Не використовуйте мийні засоби
для миття гарячих поверхонь.
Обережно
Після миття або чищення
м’якого даху йому потрібно дати
повністю висохнути перед
відкриванням. Якщо мокрий дах
залишиться відкритим протягом
довгого часу, він може
