OPEL CASCADA 2016 Посібник з експлуатації (in Ukrainian)

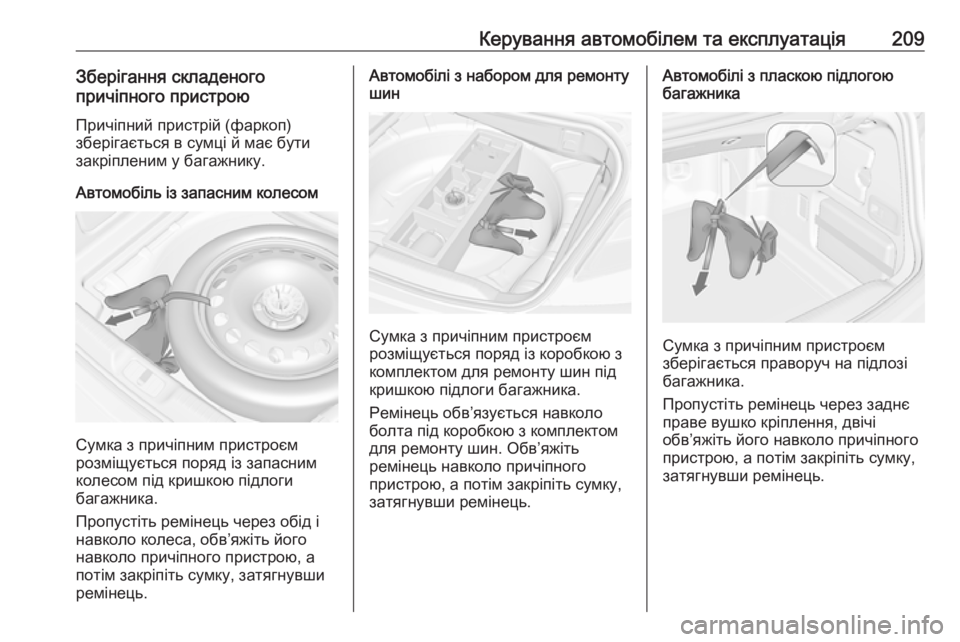

Керування автомобілем та експлуатація209Зберігання складеного
причіпного пристрою
Причіпний пристрій (фаркоп)
зберігається в сумці й має бути
закріпленим у багажнику.
Автомобіль із запасним колесом
Сумка з причіпним пристроєм
розміщується поряд із запасним
колесом під кришкою підлоги
багажника.
Пропустіть ремінець через обід і
навколо колеса, обв’яжіть його
навколо причіпного пристрою, а
потім закріпіть сумку, затягнувши ремінець.
Автомобілі з набором для ремонту
шин
Сумка з причіпним пристроєм
розміщується поряд із коробкою з
комплектом для ремонту шин під
кришкою підлоги багажника.
Ремінець обв’язується навколо
болта під коробкою з комплектом
для ремонту шин. Обв’яжіть
ремінець навколо причіпного
пристрою, а потім закріпіть сумку,
затягнувши ремінець.
Автомобілі з пласкою підлогою
багажника
Сумка з причіпним пристроєм
зберігається праворуч на підлозі
багажника.
Пропустіть ремінець через заднє праве вушко кріплення, двічі
обв’яжіть його навколо причіпного
пристрою, а потім закріпіть сумку,
затягнувши ремінець.

210Керування автомобілем та експлуатаціяВстановлення причіпного
пристрою
Відключіть та складіть розетку.
Вийміть ущільнювальну пробку з
отвору для причіпного пристрою та покладіть її для зберігання.
Перевірка натягу причіпного
пристрою
● Червона позначка на затискачі
має бути навпроти зеленої
позначки на причіпному
пристрої.
● Зазор між затискачем та причіпним пристроєм має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку причіпний
пристрій потрібно натягнути перед
встановленням.
● Розблокуйте причіпний пристрій, повернувши ключ у
положення c.
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.

Керування автомобілем та експлуатація211Встановлення причіпного
пристрою
Вставте натягнутий причіпний
пристрій в отвір та натисніть вгору
до його фіксування з характерним
звуком.
Затискач переміститься назад у
початкове положення, впершись у
причіпний пристрій без зазору.
9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте причіпний пристрій,
повернувши ключ у положення e.
Вийміть ключ і закрийте запобіжний
клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Причіпний пристрій має бути обов’язково правильно
встановлено
● Зелена позначка на затискачі має бути навпроти зеленої
позначки на причіпному
пристрої.
● Між затискачем та причіпним пристроєм не повинно бути
зазору.
● Причіпний пристрій має бути надійно з’єднаним із отвором.
● Причіпний пристрій потрібно заблокувати, а ключ - вийняти.9Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.

212Керування автомобілем та експлуатаціяЗнімання причіпного пристрою
Щоб розблокувати причіпний
пристрій, зніміть захисну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та
поверніть за годинниковою
стрілкою до упору. Потягніть
причіпний пристрій донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.
Зберігати та закріплювати
причіпний пристрій потрібно
відповідно до наведених вище
інструкцій.

Догляд за автомобілем213Догляд за
автомобілемЗагальна інформація ...............214
Аксесуари та модифікації автомобілів ............................ 214
Зберігання автомобіля ..........214
Отримання автомобіля після відпрацювання ресурсу ........215
Перевірки автомобіля ..............215
Виконання робіт .....................215
Капот ....................................... 215
Моторні мастила ....................216
Охолоджуюча рідина двигуна .................................. 217
Рідина в бачку омивача ......... 218
Гальма .................................... 218
Гальмівна рідина ...................219
Автомобільний акумулятор ...219
Випуск води й бруду з системи дизельного пального ............221
Заміна щітки склоочисника ...221
Заміна лампи ............................ 221
Галогенові фари ....................222
Адаптивна система головного освітлення ............................. 223
Протитуманні фари ................ 224Передні ліхтарі повороту ....... 225
Задні ліхтарі ........................... 226
Бокові ліхтарі повороту .........227
Освітлення номерного знака 228
Внутрішнє освітлення ............229
Освітлення приладової панелі ..................................... 229
Електрична система ................229
Запобіжники ........................... 229
Блок запобіжників моторного відділення .............................. 230
Блок запобіжників панелі
приладів ................................ 233
Блок запобіжників вантажного відділення .............................. 234
Інструменти автомобіля ..........236
Інструменти ............................ 236
Колеса та шини ........................237
Зимові шини ........................... 237
Позначення шин ....................237
Система контролю тиску в шинах ..................................... 238
Тиск у шинах .......................... 241
Глибина малюнка протектора ............................ 242
Заміна розміру шин та коліс .. 243
Колісні ковпаки .......................243
Ланцюги для шин ...................244
Комплект для ремонту шин ...244Заміна коліс ............................ 247
Запасне колесо ......................250
Запуск від зовнішнього дже‐
рела ........................................... 254
Буксирування ............................ 256
Буксирування автомобіля .....256
Буксирування іншого автомобіля ............................ 257
Догляд за зовнішнім виглядом 258 Догляд за зовнішнімичастинами ............................. 258
Догляд за салоном ................. 260

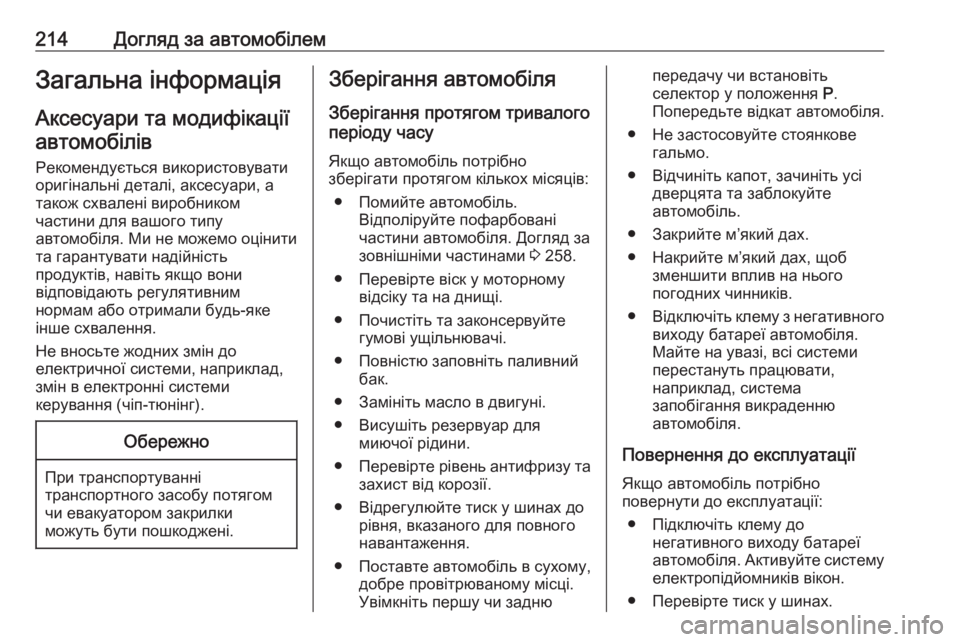

214Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (чіп-тюнінг).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль. Відполіруйте пофарбовані
частини автомобіля. Догляд за
зовнішніми частинами 3 258.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи заднюпередачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Закрийте м’який дах.
● Накрийте м’який дах, щоб зменшити вплив на нього
погодних чинників.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.

Догляд за автомобілем215● Заповніть резервуаромиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● За потреби встановіть номерний знак.
Отримання автомобіля після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.

216Догляд за автомобілем
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте
капот.
Зафіксуйте опору капота.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перед тим, як закрити капот,
натисніть опору в тримачі.
Опустіть капот і відпустіть його на
невеликій висоті (20-25 см), щоб
замкнувся на заскочку. Перевірте,
щоб капот зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає
вказаним специфікаціям.
Рекомендовані рідини та мастила 3 263.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом 5 хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.
Залежно від варіанта двигуна
використовуються різні щупи.

Догляд за автомобілем217
Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.
Рекомендується використовувати
мастило того самого типу, який
використовувався під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 276.
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна
Охолоджувальна рідина не
замерзає до температури
приблизно -28 °C. У північних
країнах із дуже холодним кліматом
заводська охолоджувальна рідина
забезпечує захист від замерзання
до температури приблизно -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Рівень охолоджуючої рідини
Обережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.

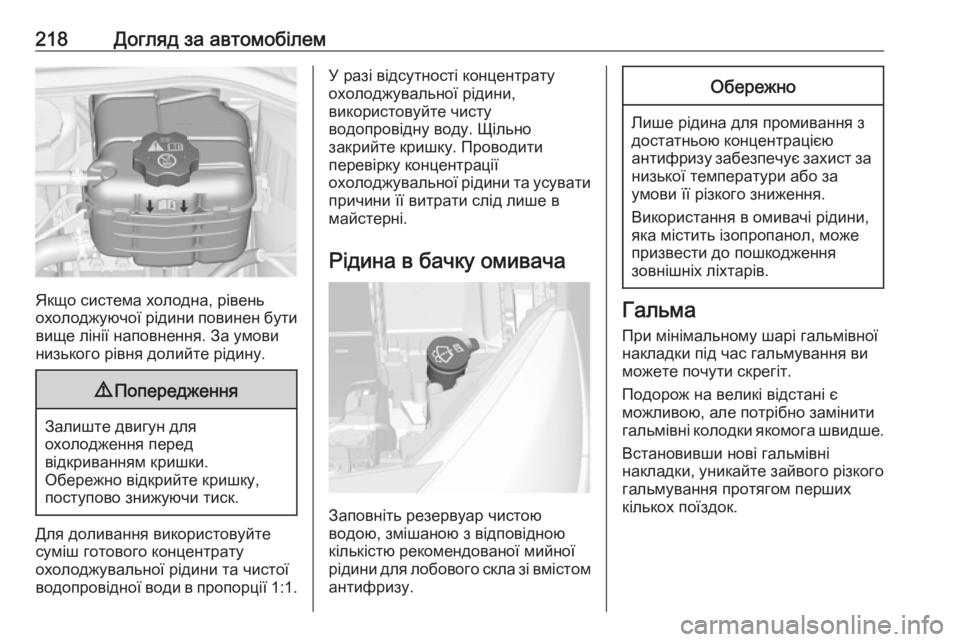

218Догляд за автомобілем
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Для доливання використовуйте
суміш готового концентрату
охолоджувальної рідини та чистої
водопровідної води в пропорції 1:1.
У разі відсутності концентрату
охолоджувальної рідини,
використовуйте чисту
водопровідну воду. Щільно
закрийте кришку. Проводити
перевірку концентрації
охолоджувальної рідини та усувати
причини її витрати слід лише в
майстерні.
Рідина в бачку омивача
Заповніть резервуар чистою
водою, змішаною з відповідною
кількістю рекомендованої мийної рідини для лобового скла зі вмістом антифризу.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Використання в омивачі рідини,
яка містить ізопропанол, може
призвести до пошкодження
зовнішніх ліхтарів.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Встановивши нові гальмівні
накладки, уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.
