OPEL CASCADA 2017.5 Instruksjonsbok

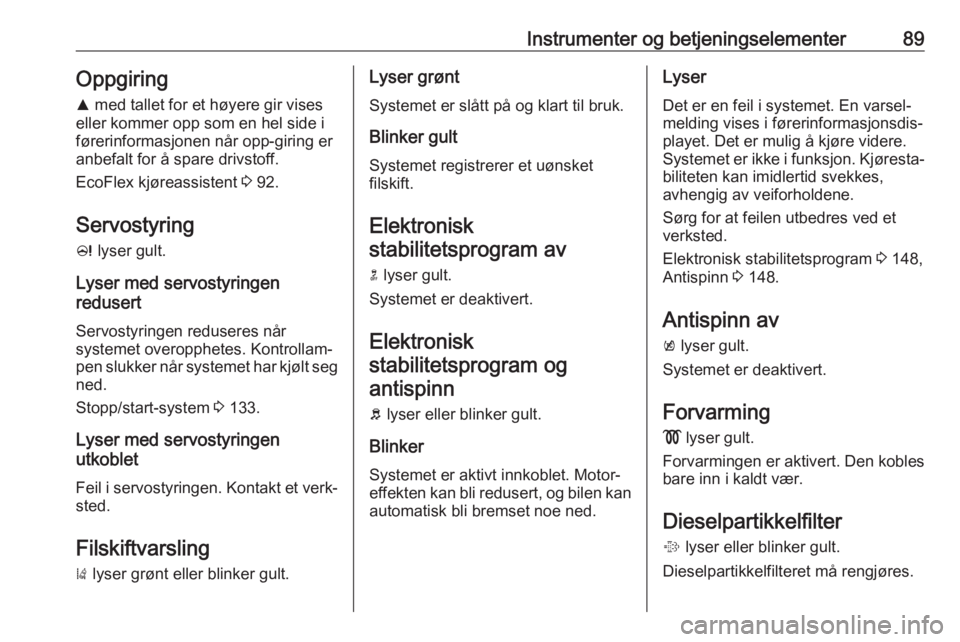

Instrumenter og betjeningselementer89Oppgiring
R med tallet for et høyere gir vises
eller kommer opp som en hel side i
førerinformasjonen når opp-giring er
anbefalt for å spare drivstoff.
EcoFlex kjøreassistent 3 92.
Servostyring c lyser gult.
Lyser med servostyringen
redusert
Servostyringen reduseres når
systemet overopphetes. Kontrollam‐
pen slukker når systemet har kjølt seg ned.
Stopp/start-system 3 133.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐ sted.
Filskiftvarsling
) lyser grønt eller blinker gult.Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket
filskift.
Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Blinker Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned.Lyser
Det er en feil i systemet. En varsel‐
melding vises i førerinformasjonsdis‐
playet. Det er mulig å kjøre videre.
Systemet er ikke i funksjon. Kjøresta‐
biliteten kan imidlertid svekkes,
avhengig av veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Elektronisk stabilitetsprogram 3 148,
Antispinn 3 148.
Antispinn av
k lyser gult.
Systemet er deaktivert.
Forvarming ! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.
Dieselpartikkelfilter
% lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.

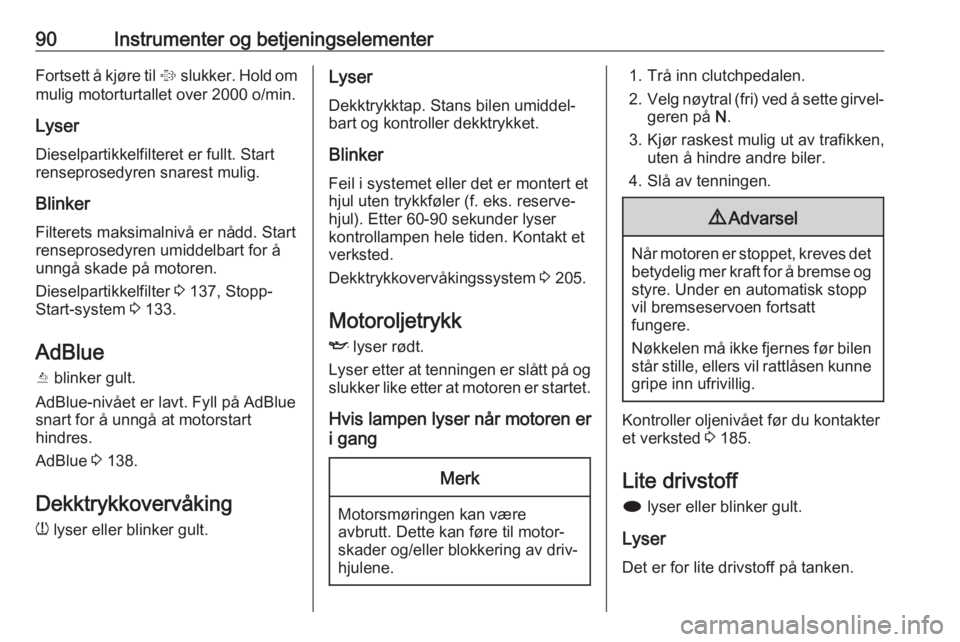

90Instrumenter og betjeningselementerFortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Lyser
Dieselpartikkelfilteret er fullt. Start
renseprosedyren snarest mulig.
Blinker
Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 137, Stopp-
Start-system 3 133.
AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue
snart for å unngå at motorstart
hindres.
AdBlue 3 138.
Dekktrykkovervåking w lyser eller blinker gult.Lyser
Dekktrykktap. Stans bilen umiddel‐bart og kontroller dekktrykket.
Blinker Feil i systemet eller det er montert ethjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60-90 sekunder lyser
kontrollampen hele tiden. Kontakt et
verksted.
Dekktrykkovervåkingssystem 3 205.
Motoroljetrykk
I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor‐ skader og/eller blokkering av driv‐
hjulene.
1. Trå inn clutchpedalen.
2. Velg nøytral (fri) ved å sette girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse og
styre. Under en automatisk stoppvil bremseservoen fortsatt
fungere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 185.
Lite drivstoff
i lyser eller blinker gult.
Lyser Det er for lite drivstoff på tanken.

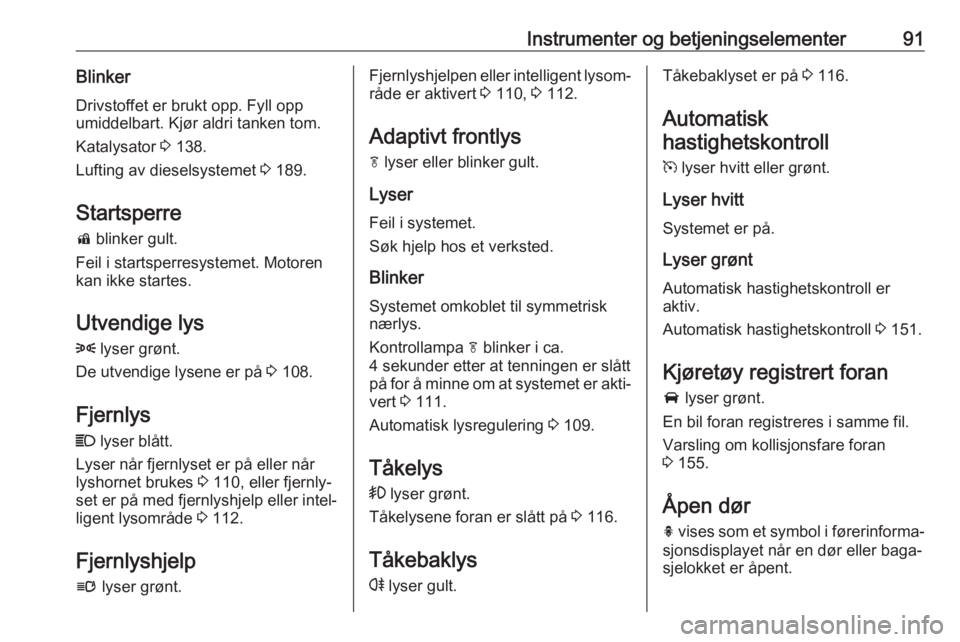

Instrumenter og betjeningselementer91BlinkerDrivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 138.
Lufting av dieselsystemet 3 189.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren kan ikke startes.
Utvendige lys
8 lyser grønt.
De utvendige lysene er på 3 108.
Fjernlys
C lyser blått.
Lyser når fjernlyset er på eller når
lyshornet brukes 3 110, eller fjernly‐
set er på med fjernlyshjelp eller intel‐
ligent lysområde 3 112.
Fjernlyshjelp
l lyser grønt.Fjernlyshjelpen eller intelligent lysom‐
råde er aktivert 3 110, 3 112.
Adaptivt frontlys
f lyser eller blinker gult.
Lyser
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet omkoblet til symmetrisk nærlys.
Kontrollampa f blinker i ca.
4 sekunder etter at tenningen er slått
på for å minne om at systemet er akti‐
vert 3 111.
Automatisk lysregulering 3 109.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 116.
Tåkebaklys
r lyser gult.Tåkebaklyset er på 3 116.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt
Automatisk hastighetskontroll er
aktiv.
Automatisk hastighetskontroll 3 151.
Kjøretøy registrert foran A lyser grønt.
En bil foran registreres i samme fil. Varsling om kollisjonsfare foran
3 155.
Åpen dør
h vises som et symbol i førerinforma‐
sjonsdisplayet når en dør eller baga‐
sjelokket er åpent.

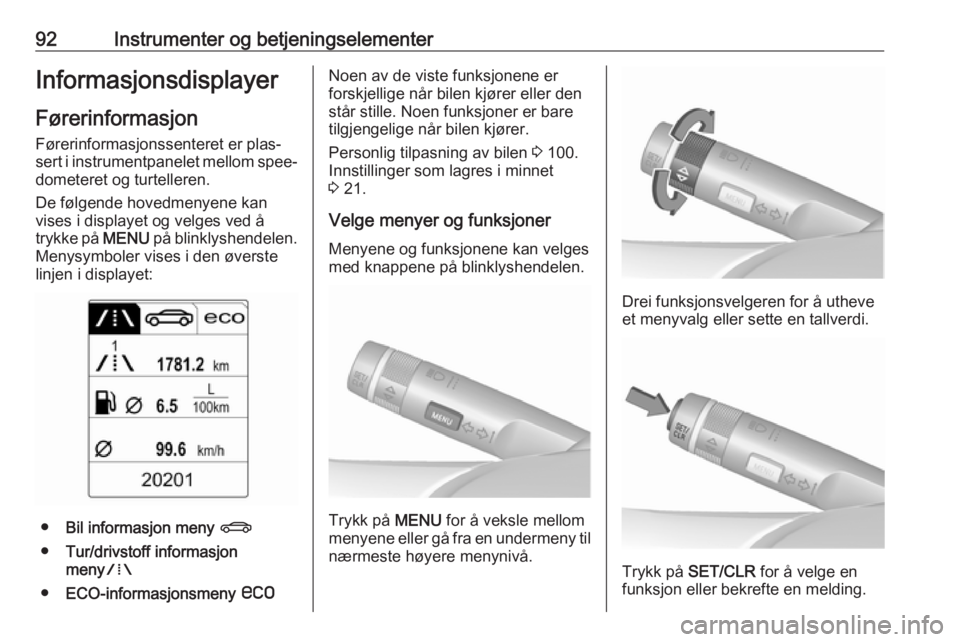

92Instrumenter og betjeningselementerInformasjonsdisplayer
Førerinformasjon
Førerinformasjonssenteret er plas‐
sert i instrumentpanelet mellom spee‐ dometeret og turtelleren.
De følgende hovedmenyene kan
vises i displayet og velges ved å
trykke på MENU på blinklyshendelen.
Menysymboler vises i den øverste
linjen i displayet:
● Bil informasjon meny X
● Tur/drivstoff informasjon
meny W
● ECO-informasjonsmeny s
Noen av de viste funksjonene er
forskjellige når bilen kjører eller den
står stille. Noen funksjoner er bare
tilgjengelige når bilen kjører.
Personlig tilpasning av bilen 3 100.
Innstillinger som lagres i minnet
3 21.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
menyene eller gå fra en undermeny til
nærmeste høyere menynivå.
Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk på SET/CLR for å velge en
funksjon eller bekrefte en melding.

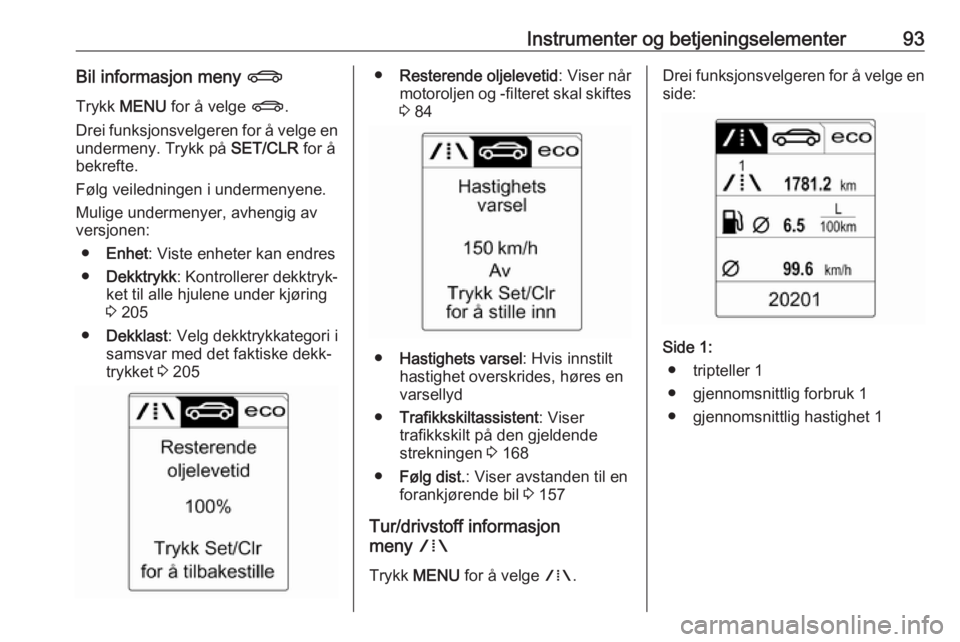

Instrumenter og betjeningselementer93Bil informasjon meny X
Trykk MENU for å velge X.
Drei funksjonsvelgeren for å velge en
undermeny. Trykk på SET/CLR for å
bekrefte.
Følg veiledningen i undermenyene.
Mulige undermenyer, avhengig av
versjonen:
● Enhet : Viste enheter kan endres
● Dekktrykk : Kontrollerer dekktryk‐
ket til alle hjulene under kjøring
3 205
● Dekklast : Velg dekktrykkategori i
samsvar med det faktiske dekk‐ trykket 3 205● Resterende oljelevetid : Viser når
motoroljen og -filteret skal skiftes 3 84
● Hastighets varsel : Hvis innstilt
hastighet overskrides, høres en
varsellyd
● Trafikkskiltassistent : Viser
trafikkskilt på den gjeldende
strekningen 3 168
● Følg dist. : Viser avstanden til en
forankjørende bil 3 157
Tur/drivstoff informasjon
meny W
Trykk MENU for å velge W.
Drei funksjonsvelgeren for å velge en
side:
Side 1:
● tripteller 1
● gjennomsnittlig forbruk 1
● gjennomsnittlig hastighet 1

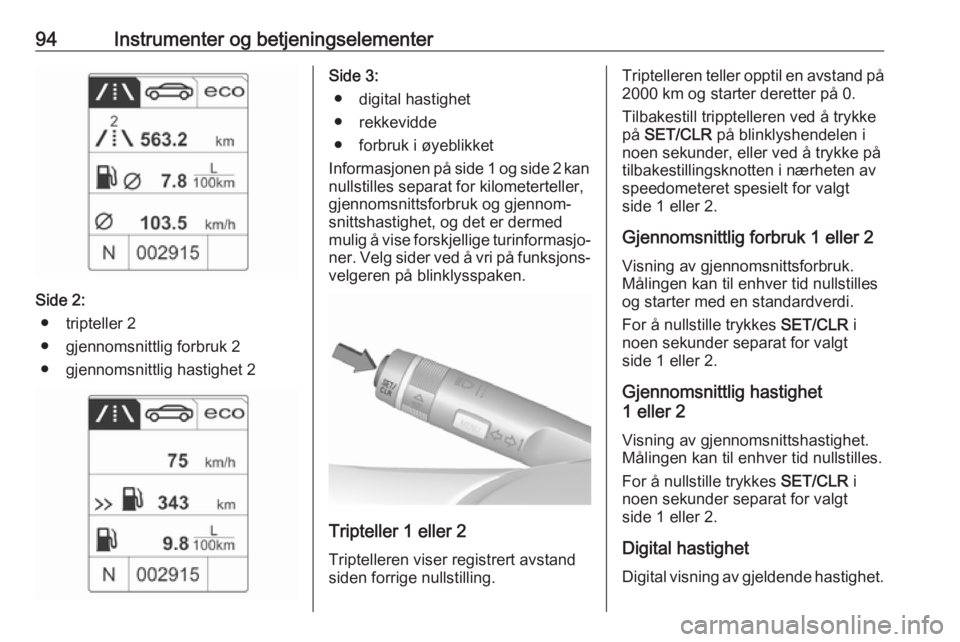

94Instrumenter og betjeningselementer
Side 2:● tripteller 2
● gjennomsnittlig forbruk 2
● gjennomsnittlig hastighet 2
Side 3: ● digital hastighet
● rekkevidde
● forbruk i øyeblikket
Informasjonen på side 1 og side 2 kan nullstilles separat for kilometerteller,
gjennomsnittsforbruk og gjennom‐
snittshastighet, og det er dermed
mulig å vise forskjellige turinformasjo‐
ner. Velg sider ved å vri på funksjons‐ velgeren på blinklysspaken.
Tripteller 1 eller 2
Triptelleren viser registrert avstand
siden forrige nullstilling.
Triptelleren teller opptil en avstand på
2000 km og starter deretter på 0.
Tilbakestill tripptelleren ved å trykke på SET/CLR på blinklyshendelen i
noen sekunder, eller ved å trykke på tilbakestillingsknotten i nærheten av
speedometeret spesielt for valgt
side 1 eller 2.
Gjennomsnittlig forbruk 1 eller 2
Visning av gjennomsnittsforbruk. Målingen kan til enhver tid nullstilles
og starter med en standardverdi.
For å nullstille trykkes SET/CLR i
noen sekunder separat for valgt
side 1 eller 2.
Gjennomsnittlig hastighet
1 eller 2
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
For å nullstille trykkes SET/CLR i
noen sekunder separat for valgt
side 1 eller 2.
Digital hastighet
Digital visning av gjeldende hastighet.

Instrumenter og betjeningselementer95RekkeviddeRekkevidden beregnes ut fra tankinn‐
hold og forbruk i øyeblikket. Det er
gjennomsnittsverdier som vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt,
vises en melding i displayet.
Når tanken må fylles umiddelbart,
vises en varselmelding.
Dessuten lyser eller blinker kontrol‐
lampen i i drivstoffmåleren 3 90.
Forbruk i øyeblikket
Viser forbruket i øyeblikket.
ECO-informasjonsmeny s
Trykk MENU for å velge s.Drei funksjonsvelgeren for å velge en
side:
● Girskiftindikasjon : Aktuelt gir
vises inne i en pil. Tallet over
anbefaler oppgiring for å spare
drivstoff.
Eco-index-display : Det aktuelle
drivstofforbruket vises i et
segmentdisplay. For økonomisk kjøring bør du tilpasse kjørestilen
slik at de fylte segmentene er
innenfor Eco-området. Jo flere
segmenter som er fylt, jo høyere
er drivstofforbruket. Samtidig
vises den aktuelle forbruksver‐ dien.
● Toppforbrukere : Liste med topp
komfort-forbrukere som er slått
på for øyeblikket, vises i fallende
rekkefølge. Drivstoffsparepoten‐
sialet vises. En forbruker som
slås av, forsvinner fra listen og
forbruksverdien oppdateres.
Under enkelte kjøreforhold vil
oppvarmingen i bakruten bli akti‐
vert automatisk for å øke motor‐
belastningen. I så fall vil vises
bakruteoppvarmingen som en av de største strømforbrukerne,
uten at føreren har aktivert
denne.

96Instrumenter og betjeningselementer

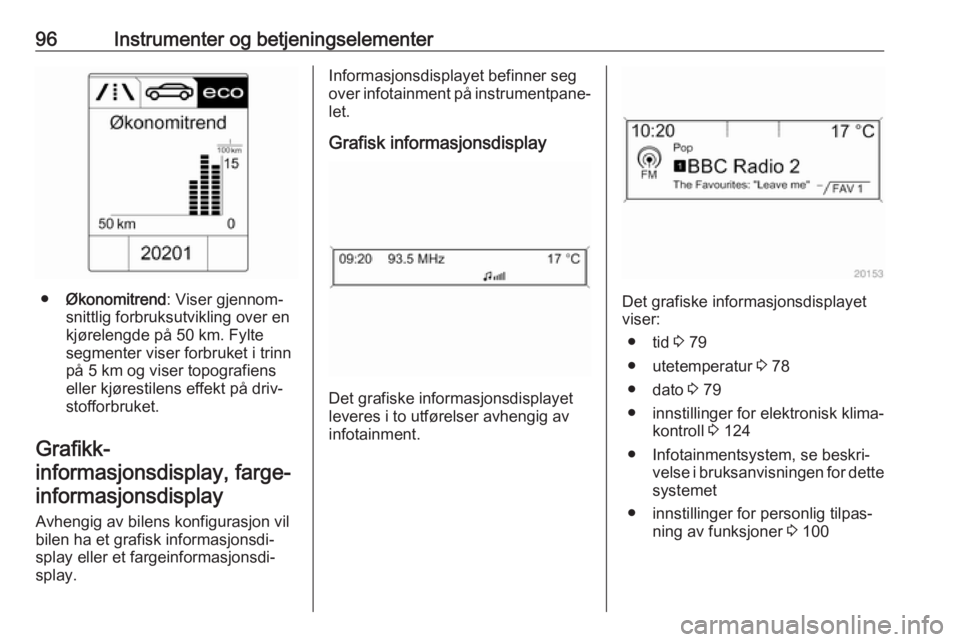

●Økonomitrend : Viser gjennom‐
snittlig forbruksutvikling over en
kjørelengde på 50 km. Fylte
segmenter viser forbruket i trinn
på 5 km og viser topografiens
eller kjørestilens effekt på driv‐ stofforbruket.
Grafikk-
informasjonsdisplay, farge- informasjonsdisplay
Avhengig av bilens konfigurasjon vil
bilen ha et grafisk informasjonsdi‐
splay eller et fargeinformasjonsdi‐
splay.
Informasjonsdisplayet befinner seg
over infotainment på instrumentpane‐
let.
Grafisk informasjonsdisplay
Det grafiske informasjonsdisplayet
leveres i to utførelser avhengig av
infotainment.
Det grafiske informasjonsdisplayet
viser:
● tid 3 79
● utetemperatur 3 78
● dato 3 79
● innstillinger for elektronisk klima‐ kontroll 3 124
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● innstillinger for personlig tilpas‐ ning av funksjoner 3 100

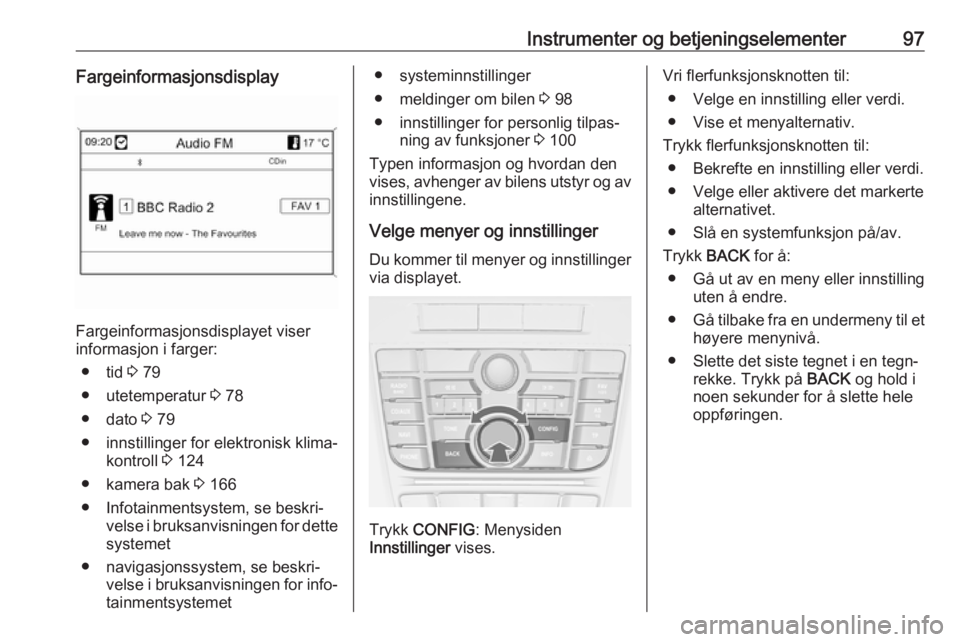

Instrumenter og betjeningselementer97Fargeinformasjonsdisplay
Fargeinformasjonsdisplayet viser
informasjon i farger:
● tid 3 79
● utetemperatur 3 78
● dato 3 79
● innstillinger for elektronisk klima‐ kontroll 3 124
● kamera bak 3 166
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● navigasjonssystem, se beskri‐ velse i bruksanvisningen for info‐tainmentsystemet
● systeminnstillinger
● meldinger om bilen 3 98
● innstillinger for personlig tilpas‐ ning av funksjoner 3 100
Typen informasjon og hvordan den
vises, avhenger av bilens utstyr og av innstillingene.
Velge menyer og innstillinger
Du kommer til menyer og innstillinger
via displayet.
Trykk CONFIG : Menysiden
Innstillinger vises.
Vri flerfunksjonsknotten til:
● Velge en innstilling eller verdi.
● Vise et menyalternativ.
Trykk flerfunksjonsknotten til: ● Bekrefte en innstilling eller verdi.
● Velge eller aktivere det markerte alternativet.
● Slå en systemfunksjon på/av.
Trykk BACK for å:
● Gå ut av en meny eller innstilling uten å endre.
● Gå tilbake fra en undermeny til et
høyere menynivå.
● Slette det siste tegnet i en tegn‐ rekke. Trykk på BACK og hold i
noen sekunder for å slette hele
oppføringen.

98Instrumenter og betjeningselementer
For å gå ut av Innstillinger-menyen
trykker du flere ganger på BACK, eller
du trykker på CONFIG etter at du har
bekreftet endringene.
Personlig tilpasning av bilen 3 100.
Innstillinger som lagres i minnet
3 21.
Meldinger om bilen
Meldinger vises på førerinforma‐
sjonsdisplayet, i enkelte tilfeller
sammen med en varsel- og signallyd.
Trykk på SET/CLR , MENU eller drei
justeringshjulet for å bekrefte en
melding.
Meldinger i førerinformasjonen
Meldinger om bilen vises som tekst.
Følg veiledningen i meldingene.
Meldinger i fargeinformasjonsdi‐
splayet
Enkelte viktige meldinger kan bli vist i
tillegg på fargeinformasjonsdisplayet.
Trykk på flerfunksjonsknotten for å
bekrefte en melding. Enkelte meldin‐
ger vises bare i noen få sekunder.
