OPEL CASCADA 2017.5 Instruksjonsbok

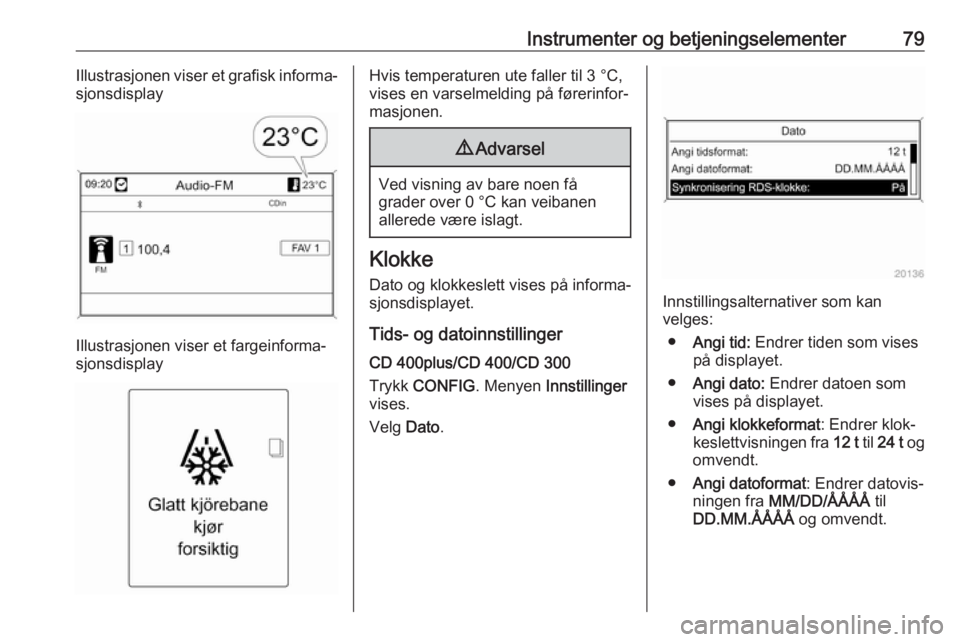

Instrumenter og betjeningselementer79Illustrasjonen viser et grafisk informa‐
sjonsdisplay
Illustrasjonen viser et fargeinforma‐
sjonsdisplay
Hvis temperaturen ute faller til 3 °C,
vises en varselmelding på førerinfor‐
masjonen.9 Advarsel
Ved visning av bare noen få
grader over 0 °C kan veibanen
allerede være islagt.
Klokke
Dato og klokkeslett vises på informa‐
sjonsdisplayet.
Tids- og datoinnstillingerCD 400plus/CD 400/CD 300
Trykk CONFIG . Menyen Innstillinger
vises.
Velg Dato.
Innstillingsalternativer som kan
velges:
● Angi tid: Endrer tiden som vises
på displayet.
● Angi dato: Endrer datoen som
vises på displayet.
● Angi klokkeformat : Endrer klok‐
keslettvisningen fra 12 t til 24 t og
omvendt.
● Angi datoformat : Endrer datovis‐
ningen fra MM/DD/ÅÅÅÅ til
DD.MM.ÅÅÅÅ og omvendt.

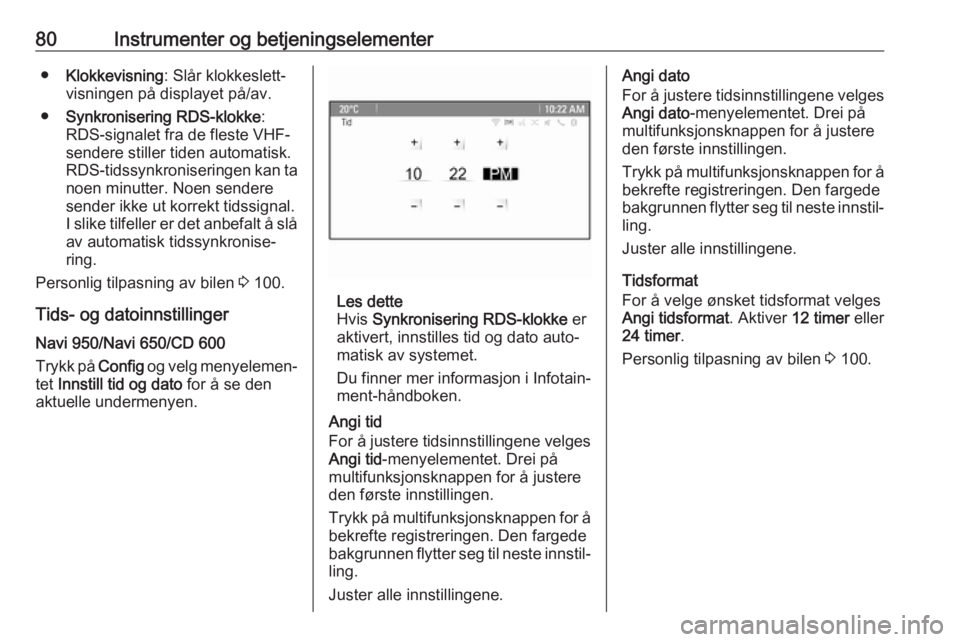

80Instrumenter og betjeningselementer●Klokkevisning : Slår klokkeslett‐
visningen på displayet på/av.
● Synkronisering RDS-klokke :
RDS-signalet fra de fleste VHF- sendere stiller tiden automatisk.
RDS-tidssynkroniseringen kan ta noen minutter. Noen sendere
sender ikke ut korrekt tidssignal.
I slike tilfeller er det anbefalt å slå
av automatisk tidssynkronise‐
ring.
Personlig tilpasning av bilen 3 100.
Tids- og datoinnstillinger Navi 950/Navi 650/CD 600
Trykk på Config og velg menyelemen‐
tet Innstill tid og dato for å se den
aktuelle undermenyen.
Les dette
Hvis Synkronisering RDS-klokke er
aktivert, innstilles tid og dato auto‐
matisk av systemet.
Du finner mer informasjon i Infotain‐
ment-håndboken.
Angi tid
For å justere tidsinnstillingene velges Angi tid -menyelementet. Drei på
multifunksjonsknappen for å justere
den første innstillingen.
Trykk på multifunksjonsknappen for å
bekrefte registreringen. Den fargede
bakgrunnen flytter seg til neste innstil‐ ling.
Juster alle innstillingene.
Angi dato
For å justere tidsinnstillingene velges
Angi dato -menyelementet. Drei på
multifunksjonsknappen for å justere
den første innstillingen.
Trykk på multifunksjonsknappen for å bekrefte registreringen. Den fargede
bakgrunnen flytter seg til neste innstil‐ ling.
Juster alle innstillingene.
Tidsformat
For å velge ønsket tidsformat velges
Angi tidsformat . Aktiver 12 timer eller
24 timer .
Personlig tilpasning av bilen 3 100.

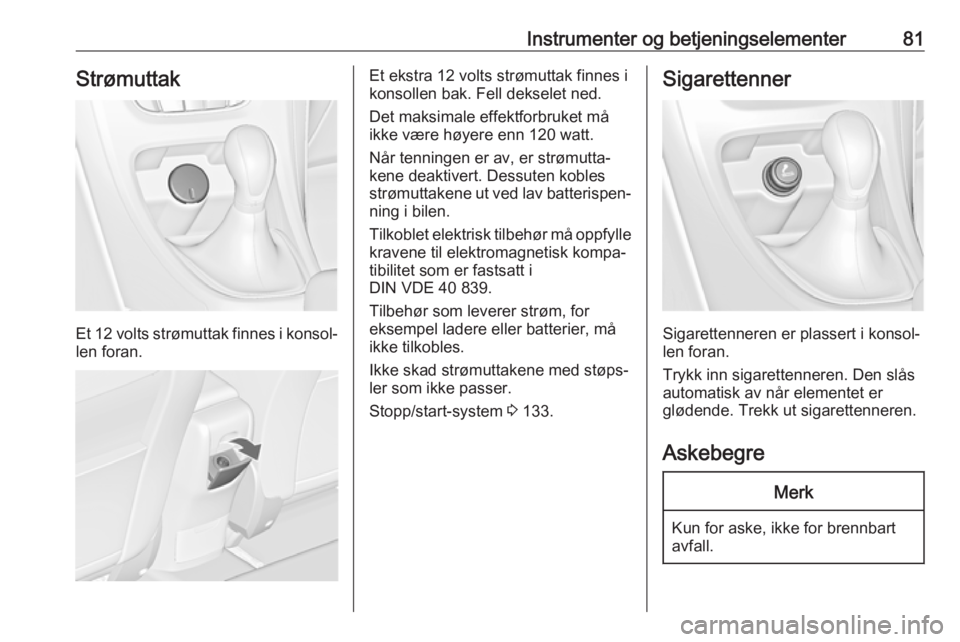

Instrumenter og betjeningselementer81Strømuttak
Et 12 volts strømuttak finnes i konsol‐
len foran.
Et ekstra 12 volts strømuttak finnes i konsollen bak. Fell dekselet ned.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm, for
eksempel ladere eller batterier, må
ikke tilkobles.
Ikke skad strømuttakene med støps‐ ler som ikke passer.
Stopp/start-system 3 133.Sigarettenner
Sigarettenneren er plassert i konsol‐
len foran.
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er
glødende. Trekk ut sigarettenneren.
Askebegre
Merk
Kun for aske, ikke for brennbart
avfall.

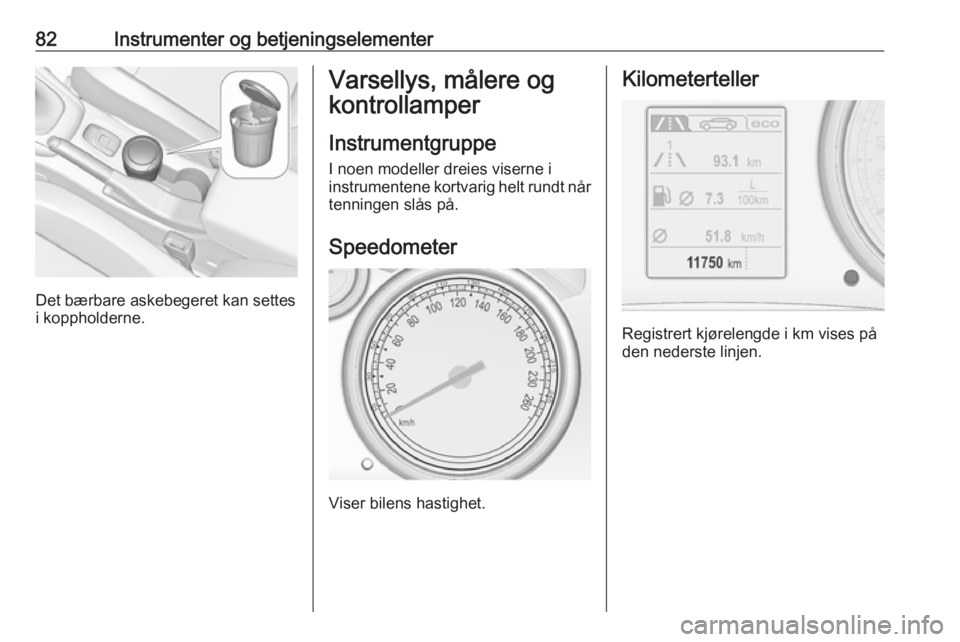

82Instrumenter og betjeningselementer
Det bærbare askebegeret kan settes
i koppholderne.
Varsellys, målere og
kontrollamper
Instrumentgruppe I noen modeller dreies viserne i
instrumentene kortvarig helt rundt når tenningen slås på.
Speedometer
Viser bilens hastighet.
Kilometerteller
Registrert kjørelengde i km vises på
den nederste linjen.

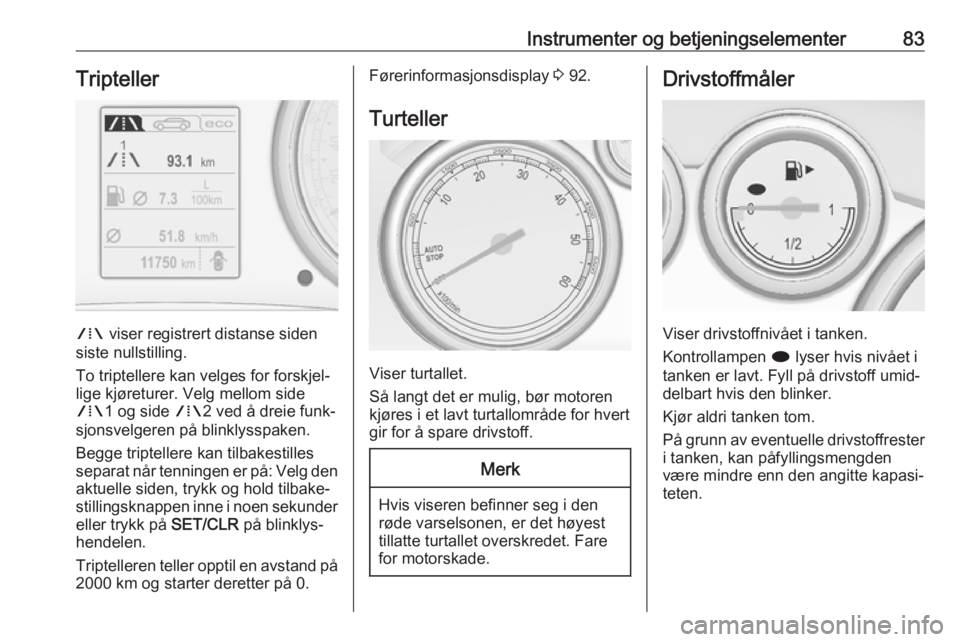

Instrumenter og betjeningselementer83Tripteller
W viser registrert distanse siden
siste nullstilling.
To triptellere kan velges for forskjel‐
lige kjøreturer. Velg mellom side W 1 og side W2 ved å dreie funk‐
sjonsvelgeren på blinklysspaken.
Begge triptellere kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk og hold tilbake‐
stillingsknappen inne i noen sekunder
eller trykk på SET/CLR på blinklys‐
hendelen.
Triptelleren teller opptil en avstand på 2000 km og starter deretter på 0.
Førerinformasjonsdisplay 3 92.
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir for å spare drivstoff.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået i tanken.
Kontrollampen i lyser hvis nivået i
tanken er lavt. Fyll på drivstoff umid‐
delbart hvis den blinker.
Kjør aldri tanken tom.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.

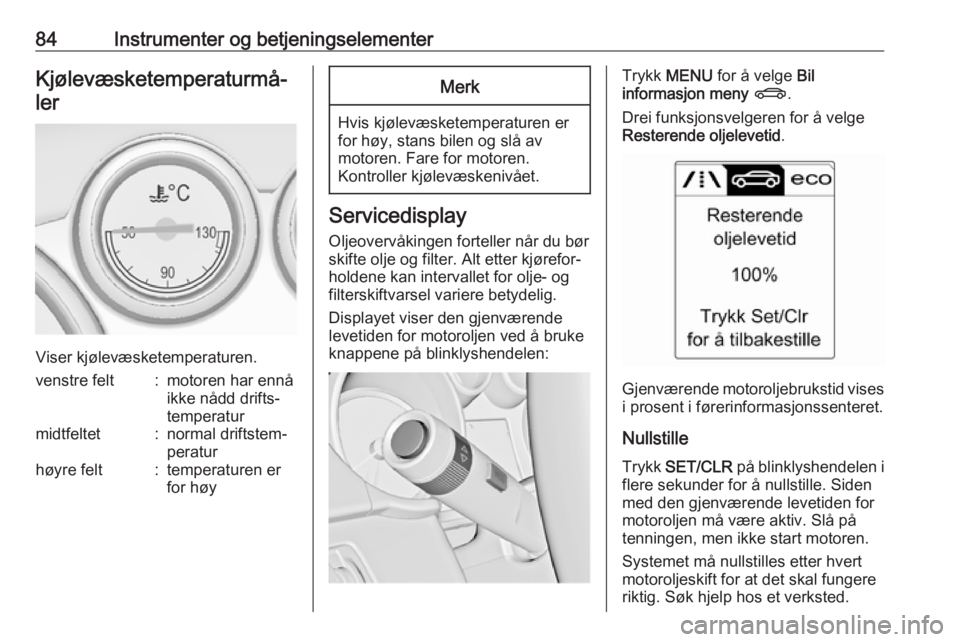

84Instrumenter og betjeningselementerKjølevæsketemperaturmå‐ler
Viser kjølevæsketemperaturen.
venstre felt:motoren har ennå
ikke nådd drifts‐
temperaturmidtfeltet:normal driftstem‐
peraturhøyre felt:temperaturen er
for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og
filterskiftvarsel variere betydelig.
Displayet viser den gjenværende
levetiden for motoroljen ved å bruke
knappene på blinklyshendelen:
Trykk MENU for å velge Bil
informasjon meny X .
Drei funksjonsvelgeren for å velge
Resterende oljelevetid .
Gjenværende motoroljebrukstid vises
i prosent i førerinformasjonssenteret.
Nullstille
Trykk SET/CLR på blinklyshendelen i
flere sekunder for å nullstille. Siden
med den gjenværende levetiden for
motoroljen må være aktiv. Slå på
tenningen, men ikke start motoren.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

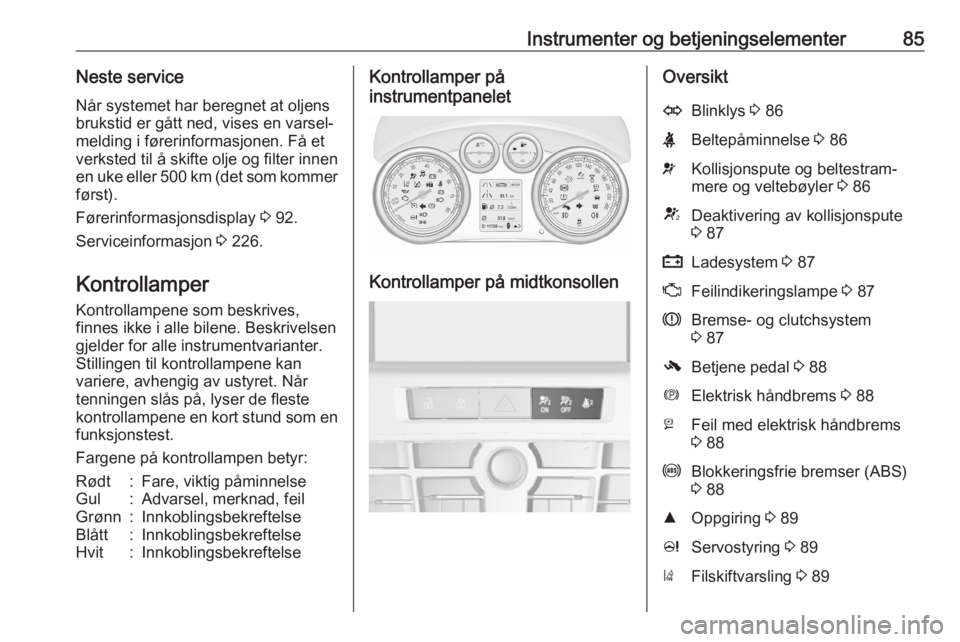

Instrumenter og betjeningselementer85Neste service
Når systemet har beregnet at oljens
brukstid er gått ned, vises en varsel‐
melding i førerinformasjonen. Få et
verksted til å skifte olje og filter innen
en uke eller 500 km (det som kommer først).
Førerinformasjonsdisplay 3 92.
Serviceinformasjon 3 226.
Kontrollamper Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter. Stillingen til kontrollampene kan
variere, avhengig av ustyret. Når
tenningen slås på, lyser de fleste
kontrollampene en kort stund som en
funksjonstest.
Fargene på kontrollampen betyr:Rødt:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlått:InnkoblingsbekreftelseHvit:InnkoblingsbekreftelseKontrollamper på
instrumentpanelet
Kontrollamper på midtkonsollen
OversiktOBlinklys 3 86XBeltepåminnelse 3 86vKollisjonspute og beltestram‐
mere og veltebøyler 3 86VDeaktivering av kollisjonspute
3 87pLadesystem 3 87ZFeilindikeringslampe 3 87RBremse- og clutchsystem
3 87-Betjene pedal 3 88mElektrisk håndbrems 3 88jFeil med elektrisk håndbrems
3 88uBlokkeringsfrie bremser (ABS)
3 88ROppgiring 3 89cServostyring 3 89)Filskiftvarsling 3 89

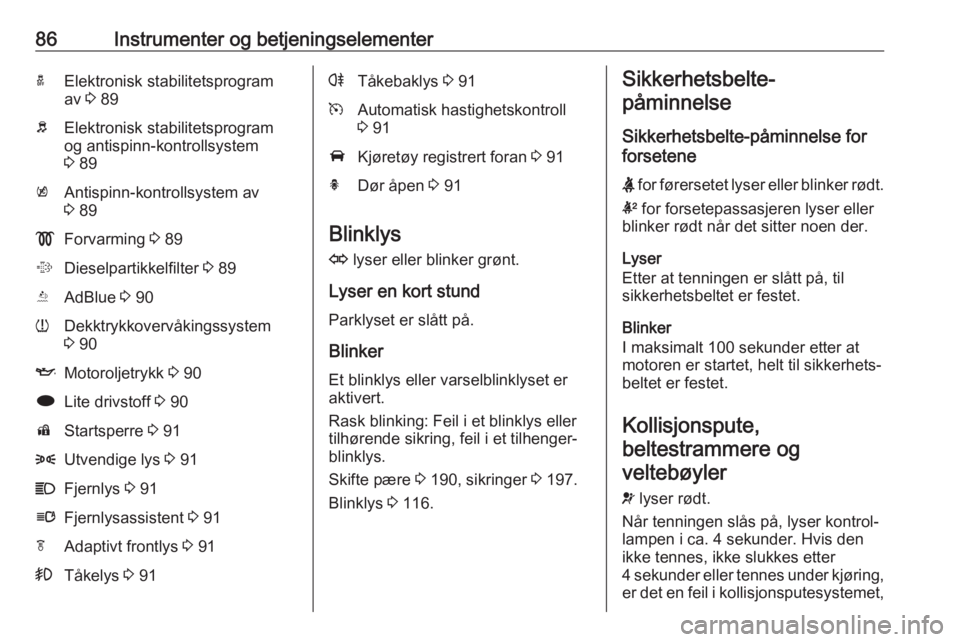

86Instrumenter og betjeningselementeraElektronisk stabilitetsprogram
av 3 89bElektronisk stabilitetsprogram
og antispinn-kontrollsystem
3 89kAntispinn-kontrollsystem av
3 89!Forvarming 3 89%Dieselpartikkelfilter 3 89YAdBlue 3 90wDekktrykkovervåkingssystem
3 90IMotoroljetrykk 3 90iLite drivstoff 3 90dStartsperre 3 918Utvendige lys 3 91CFjernlys 3 91lFjernlysassistent 3 91fAdaptivt frontlys 3 91>Tåkelys 3 91rTåkebaklys 3 91mAutomatisk hastighetskontroll
3 91AKjøretøy registrert foran 3 91hDør åpen 3 91
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund Parklyset er slått på.
Blinker
Et blinklys eller varselblinklyset er
aktivert.
Rask blinking: Feil i et blinklys eller
tilhørende sikring, feil i et tilhenger‐
blinklys.
Skifte pære 3 190, sikringer 3 197.
Blinklys 3 116.
Sikkerhetsbelte-
påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet lyser eller blinker rødt.
k for forsetepassasjeren lyser eller
blinker rødt når det sitter noen der.
Lyser
Etter at tenningen er slått på, til
sikkerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at
motoren er startet, helt til sikkerhets‐
beltet er festet.
Kollisjonspute,
beltestrammere og veltebøyler
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den
ikke tennes, ikke slukkes etter
4 sekunder eller tennes under kjøring, er det en feil i kollisjonsputesystemet,

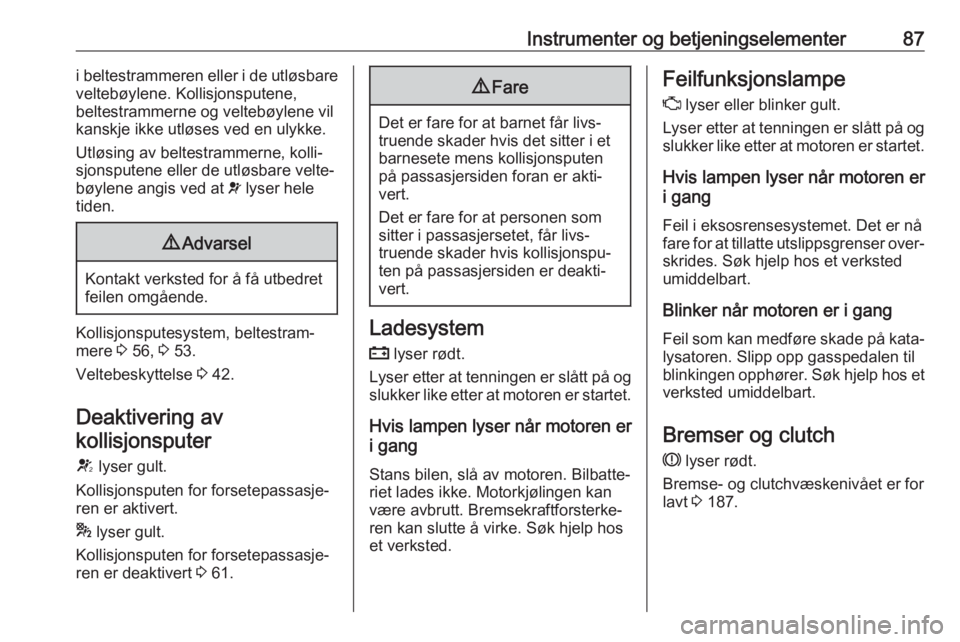

Instrumenter og betjeningselementer87i beltestrammeren eller i de utløsbare
veltebøylene. Kollisjonsputene,
beltestrammerne og veltebøylene vil
kanskje ikke utløses ved en ulykke.
Utløsing av beltestrammerne, kolli‐
sjonsputene eller de utløsbare velte‐
bøylene angis ved at v lyser hele
tiden.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Kollisjonsputesystem, beltestram‐
mere 3 56, 3 53.
Veltebeskyttelse 3 42.
Deaktivering av
kollisjonsputer
V lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er aktivert.
* lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert 3 61.
9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk hjelp hos et verksted
umiddelbart.
Blinker når motoren er i gang Feil som kan medføre skade på kata‐lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk hjelp hos et
verksted umiddelbart.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 187.

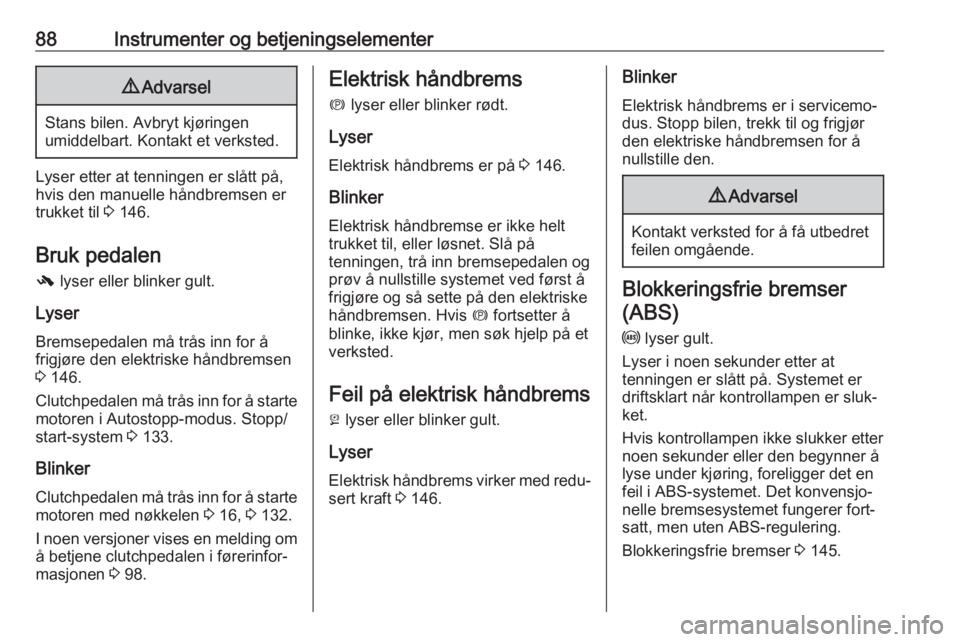

88Instrumenter og betjeningselementer9Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 146.
Bruk pedalen
- lyser eller blinker gult.
Lyser
Bremsepedalen må trås inn for å
frigjøre den elektriske håndbremsen
3 146.
Clutchpedalen må trås inn for å starte motoren i Autostopp-modus. Stopp/start-system 3 133.
Blinker Clutchpedalen må trås inn for å starte
motoren med nøkkelen 3 16, 3 132.
I noen versjoner vises en melding om
å betjene clutchpedalen i førerinfor‐
masjonen 3 98.
Elektrisk håndbrems
m lyser eller blinker rødt.
Lyser Elektrisk håndbrems er på 3 146.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Slå på
tenningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et verksted.
Feil på elektrisk håndbrems j lyser eller blinker gult.
Lyser Elektrisk håndbrems virker med redu‐
sert kraft 3 146.Blinker
Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er sluk‐
ket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 145.
