Kjøring og bruk159

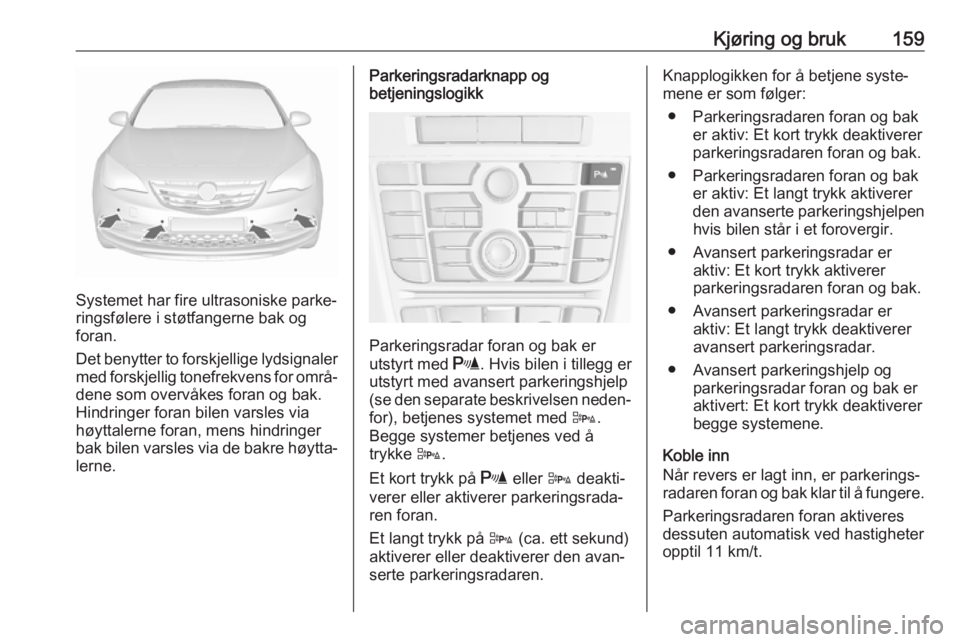

Systemet har fire ultrasoniske parke‐
ringsfølere i støtfangerne bak og
foran.
Det benytter to forskjellige lydsignaler
med forskjellig tonefrekvens for områ‐ dene som overvåkes foran og bak.
Hindringer foran bilen varsles via
høyttalerne foran, mens hindringer
bak bilen varsles via de bakre høytta‐
lerne.
Parkeringsradarknapp og
betjeningslogikk
Parkeringsradar foran og bak er
utstyrt med r. Hvis bilen i tillegg er
utstyrt med avansert parkeringshjelp
(se den separate beskrivelsen neden‐
for), betjenes systemet med D.
Begge systemer betjenes ved å trykke D.
Et kort trykk på r eller D deakti‐
verer eller aktiverer parkeringsrada‐ ren foran.
Et langt trykk på D (ca. ett sekund)
aktiverer eller deaktiverer den avan‐
serte parkeringsradaren.
Knapplogikken for å betjene syste‐
mene er som følger:
● Parkeringsradaren foran og bak er aktiv: Et kort trykk deaktiverer
parkeringsradaren foran og bak.
● Parkeringsradaren foran og bak er aktiv: Et langt trykk aktiverer
den avanserte parkeringshjelpen hvis bilen står i et forovergir.
● Avansert parkeringsradar er aktiv: Et kort trykk aktiverer
parkeringsradaren foran og bak.
● Avansert parkeringsradar er aktiv: Et langt trykk deaktivereravansert parkeringsradar.
● Avansert parkeringshjelp og parkeringsradar foran og bak er
aktivert: Et kort trykk deaktiverer
begge systemene.
Koble inn
Når revers er lagt inn, er parkerings‐
radaren foran og bak klar til å fungere.
Parkeringsradaren foran aktiveres
dessuten automatisk ved hastigheter
opptil 11 km/t.

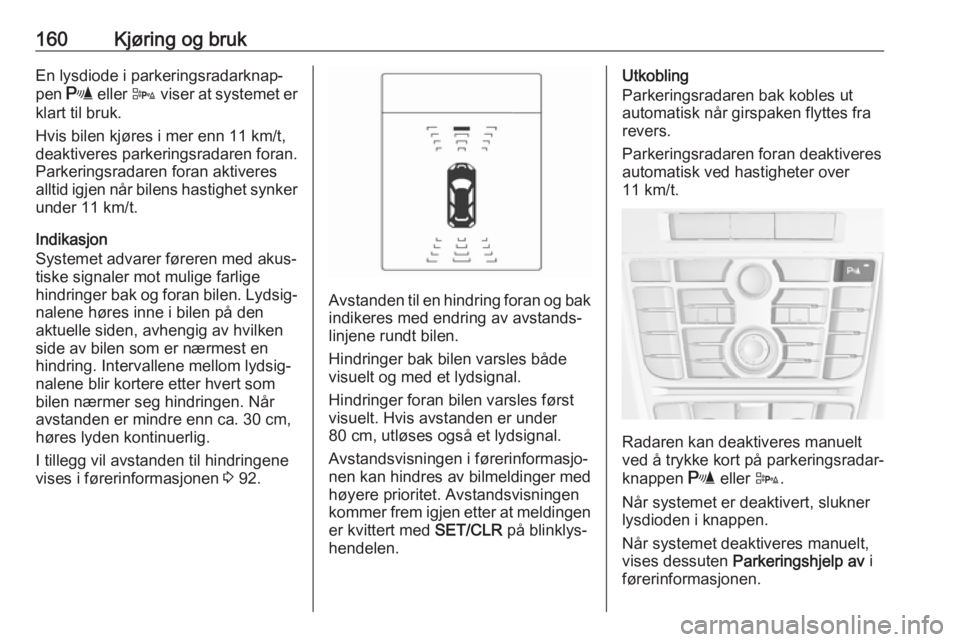

160Kjøring og brukEn lysdiode i parkeringsradarknap‐pen r eller D viser at systemet er
klart til bruk.
Hvis bilen kjøres i mer enn 11 km/t,
deaktiveres parkeringsradaren foran.
Parkeringsradaren foran aktiveres
alltid igjen når bilens hastighet synker
under 11 km/t.
Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige
hindringer bak og foran bilen. Lydsig‐ nalene høres inne i bilen på denaktuelle siden, avhengig av hvilken
side av bilen som er nærmest en
hindring. Intervallene mellom lydsig‐
nalene blir kortere etter hvert som
bilen nærmer seg hindringen. Når
avstanden er mindre enn ca. 30 cm,
høres lyden kontinuerlig.
I tillegg vil avstanden til hindringene
vises i førerinformasjonen 3 92.
Avstanden til en hindring foran og bak
indikeres med endring av avstands‐
linjene rundt bilen.
Hindringer bak bilen varsles både
visuelt og med et lydsignal.
Hindringer foran bilen varsles først
visuelt. Hvis avstanden er under
80 cm, utløses også et lydsignal.
Avstandsvisningen i førerinformasjo‐
nen kan hindres av bilmeldinger med
høyere prioritet. Avstandsvisningen
kommer frem igjen etter at meldingen er kvittert med SET/CLR på blinklys‐
hendelen.
Utkobling
Parkeringsradaren bak kobles ut
automatisk når girspaken flyttes fra
revers.
Parkeringsradaren foran deaktiveres
automatisk ved hastigheter over
11 km/t.
Radaren kan deaktiveres manuelt
ved å trykke kort på parkeringsradar‐
knappen r eller D.
Når systemet er deaktivert, slukner
lysdioden i knappen.
Når systemet deaktiveres manuelt,
vises dessuten Parkeringshjelp av i
førerinformasjonen.

Kjøring og bruk161Etter en manuell deaktivering aktive‐
res parkeringsradaren foran igjen når
du trykker på parkeringsradarknap‐
pen r eller D eller setter bilen i
revers.
Feil
Hvis det har oppstått en systemfeil,
eller midlertidige forhold, f.eks. på
følerne, gjør at systemet ikke funge‐
rer, vises en melding i førerinforma‐
sjonen.
Meldinger om bilen 3 98.
Avansert parkeringsradar9 Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for parke‐
ringsmanøveren.
Bruk alltid den avanserte parke‐
ringshjelpen for å kontrollere
omgivelsene rundt.

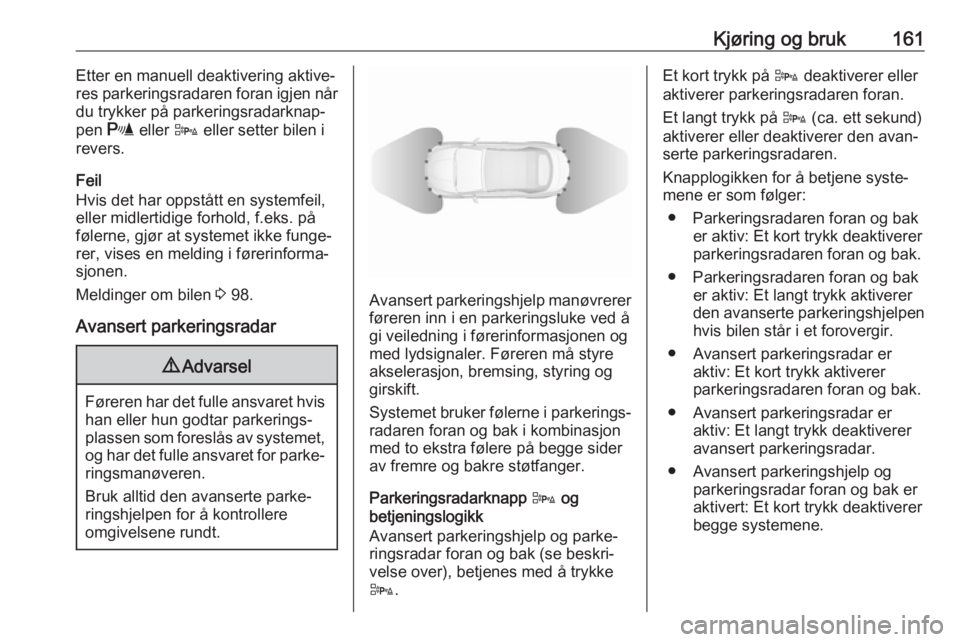

Avansert parkeringshjelp manøvrerer
føreren inn i en parkeringsluke ved å gi veiledning i førerinformasjonen og
med lydsignaler. Føreren må styre
akselerasjon, bremsing, styring og
girskift.
Systemet bruker følerne i parkerings‐
radaren foran og bak i kombinasjon
med to ekstra følere på begge sider
av fremre og bakre støtfanger.
Parkeringsradarknapp D og
betjeningslogikk
Avansert parkeringshjelp og parke‐
ringsradar foran og bak (se beskri‐
velse over), betjenes med å trykke
D .
Et kort trykk på D deaktiverer eller
aktiverer parkeringsradaren foran.
Et langt trykk på D (ca. ett sekund)
aktiverer eller deaktiverer den avan‐
serte parkeringsradaren.
Knapplogikken for å betjene syste‐
mene er som følger:
● Parkeringsradaren foran og bak er aktiv: Et kort trykk deaktiverer
parkeringsradaren foran og bak.
● Parkeringsradaren foran og bak er aktiv: Et langt trykk aktiverer
den avanserte parkeringshjelpen hvis bilen står i et forovergir.
● Avansert parkeringsradar er aktiv: Et kort trykk aktiverer
parkeringsradaren foran og bak.
● Avansert parkeringsradar er aktiv: Et langt trykk deaktiverer
avansert parkeringsradar.
● Avansert parkeringshjelp og parkeringsradar foran og bak er
aktivert: Et kort trykk deaktiverer
begge systemene.

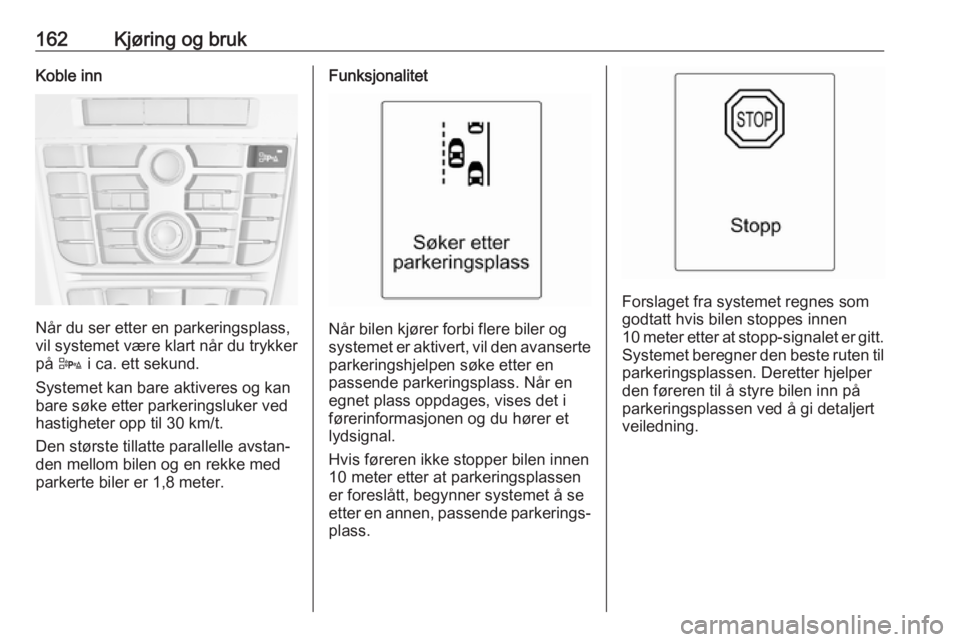

162Kjøring og brukKoble inn
Når du ser etter en parkeringsplass,
vil systemet være klart når du trykker
på D i ca. ett sekund.
Systemet kan bare aktiveres og kan
bare søke etter parkeringsluker ved
hastigheter opp til 30 km/t.
Den største tillatte parallelle avstan‐ den mellom bilen og en rekke med
parkerte biler er 1,8 meter.
Funksjonalitet
Når bilen kjører forbi flere biler og
systemet er aktivert, vil den avanserte parkeringshjelpen søke etter en
passende parkeringsplass. Når en
egnet plass oppdages, vises det i førerinformasjonen og du hører et
lydsignal.
Hvis føreren ikke stopper bilen innen
10 meter etter at parkeringsplassen
er foreslått, begynner systemet å se
etter en annen, passende parkerings‐
plass.
Forslaget fra systemet regnes som
godtatt hvis bilen stoppes innen
10 meter etter at stopp-signalet er gitt.
Systemet beregner den beste ruten til parkeringsplassen. Deretter hjelper
den føreren til å styre bilen inn på
parkeringsplassen ved å gi detaljert
veiledning.

Kjøring og bruk163

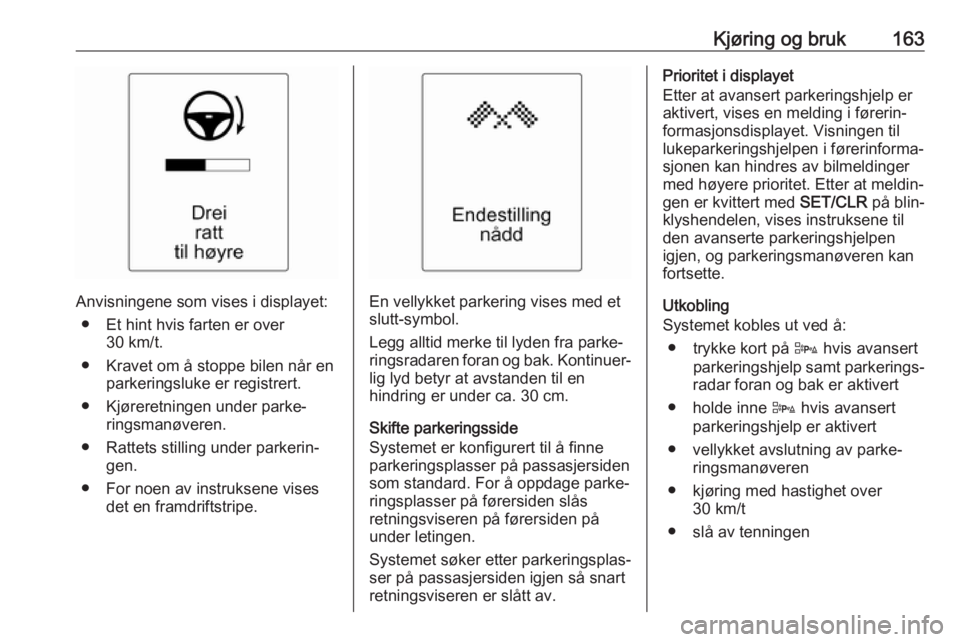

Anvisningene som vises i displayet:● Et hint hvis farten er over 30 km/t.
● Kravet om å stoppe bilen når en parkeringsluke er registrert.
● Kjøreretningen under parke‐ ringsmanøveren.
● Rattets stilling under parkerin‐ gen.
● For noen av instruksene vises det en framdriftstripe.En vellykket parkering vises med et
slutt-symbol.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐
lig lyd betyr at avstanden til en
hindring er under ca. 30 cm.
Skifte parkeringsside
Systemet er konfigurert til å finne
parkeringsplasser på passasjersiden
som standard. For å oppdage parke‐
ringsplasser på førersiden slås
retningsviseren på førersiden på
under letingen.
Systemet søker etter parkeringsplas‐ ser på passasjersiden igjen så snart
retningsviseren er slått av.
Prioritet i displayet
Etter at avansert parkeringshjelp er
aktivert, vises en melding i førerin‐
formasjonsdisplayet. Visningen til
lukeparkeringshjelpen i førerinforma‐
sjonen kan hindres av bilmeldinger
med høyere prioritet. Etter at meldin‐
gen er kvittert med SET/CLR på blin‐
klyshendelen, vises instruksene til
den avanserte parkeringshjelpen
igjen, og parkeringsmanøveren kan fortsette.
Utkobling
Systemet kobles ut ved å:
● trykke kort på D hvis avansert
parkeringshjelp samt parkerings‐
radar foran og bak er aktivert
● holde inne D hvis avansert
parkeringshjelp er aktivert
● vellykket avslutning av parke‐ ringsmanøveren
● kjøring med hastighet over 30 km/t
● slå av tenningen

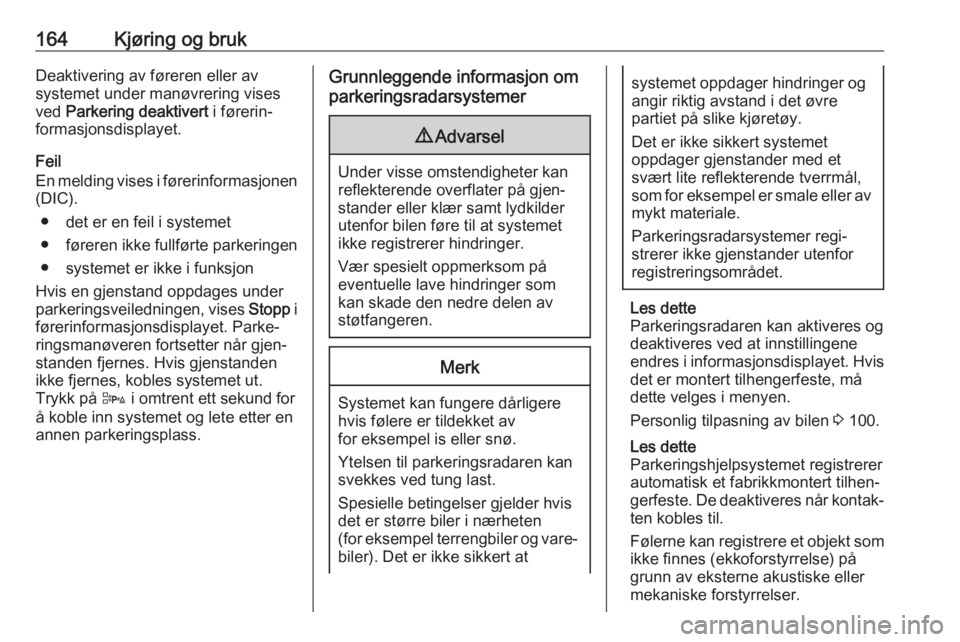

164Kjøring og brukDeaktivering av føreren eller av
systemet under manøvrering vises
ved Parkering deaktivert i førerin‐
formasjonsdisplayet.
Feil
En melding vises i førerinformasjonen
(DIC).
● det er en feil i systemet
● føreren ikke fullførte parkeringen
● systemet er ikke i funksjon
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
førerinformasjonsdisplayet. Parke‐
ringsmanøveren fortsetter når gjen‐
standen fjernes. Hvis gjenstanden
ikke fjernes, kobles systemet ut.
Trykk på D i omtrent ett sekund for
å koble inn systemet og lete etter en
annen parkeringsplass.Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Parkeringsradaren kan aktiveres og
deaktiveres ved at innstillingene
endres i informasjonsdisplayet. Hvis
det er montert tilhengerfeste, må
dette velges i menyen.
Personlig tilpasning av bilen 3 100.
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐ ten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.

Kjøring og bruk165Det er ikke sikkert lukeparkerings‐
hjelpen reagerer på endringer på
parkeringsplassen etter at parke‐
ringsmanøveren er innledet.
Les dette
Etter bruk trenger den avanserte
parkeringsradaren kalibrering. For
optimal parkeringsveiledning er det
nødvendig med en kjøreavstand på
minst 35 km, inkludert svinger.

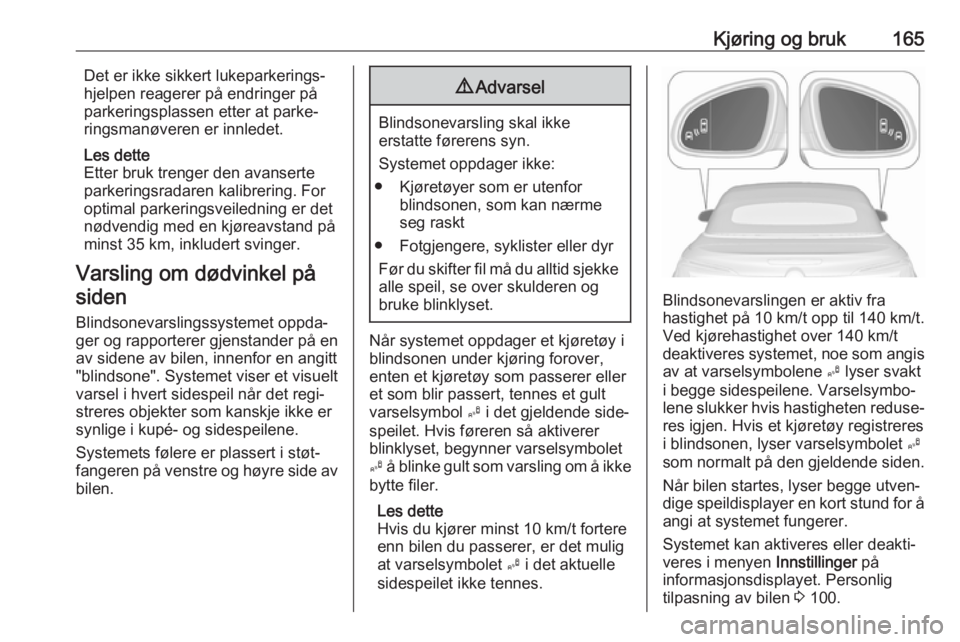

Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐ ger og rapporterer gjenstander på en av sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.
Systemets følere er plassert i støt‐
fangeren på venstre og høyre side av
bilen.9 Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i blindsonen under kjøring forover,
enten et kjøretøy som passerer eller
et som blir passert, tennes et gult
varselsymbol B i det gjeldende side‐
speilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
B å blinke gult som varsling om å ikke
bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, er det mulig
at varselsymbolet B i det aktuelle
sidespeilet ikke tennes.
Blindsonevarslingen er aktiv fra
hastighet på 10 km/t opp til 140 km/t.
Ved kjørehastighet over 140 km/t
deaktiveres systemet, noe som angis
av at varselsymbolene B lyser svakt
i begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreres
i blindsonen, lyser varselsymbolet B
som normalt på den gjeldende siden.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i menyen Innstillinger på
informasjonsdisplayet. Personlig
tilpasning av bilen 3 100.

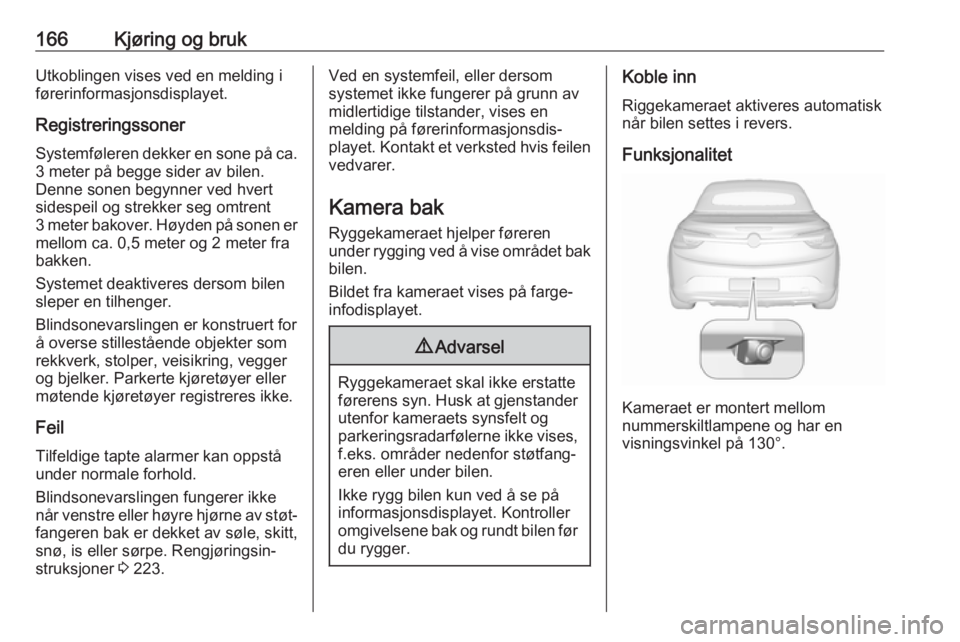

166Kjøring og brukUtkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner
Systemføleren dekker en sone på ca.
3 meter på begge sider av bilen.
Denne sonen begynner ved hvert
sidespeil og strekker seg omtrent
3 meter bakover. Høyden på sonen er mellom ca. 0,5 meter og 2 meter fra
bakken.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
rekkverk, stolper, veisikring, vegger
og bjelker. Parkerte kjøretøyer eller møtende kjøretøyer registreres ikke.
Feil
Tilfeldige tapte alarmer kan oppstå
under normale forhold.
Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐
fangeren bak er dekket av søle, skitt,
snø, is eller sørpe. Rengjøringsin‐
struksjoner 3 223.Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonsdis‐
playet. Kontakt et verksted hvis feilen vedvarer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-
infodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og
parkeringsradarfølerne ikke vises, f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på
informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert mellom
nummerskiltlampene og har en
visningsvinkel på 130°.

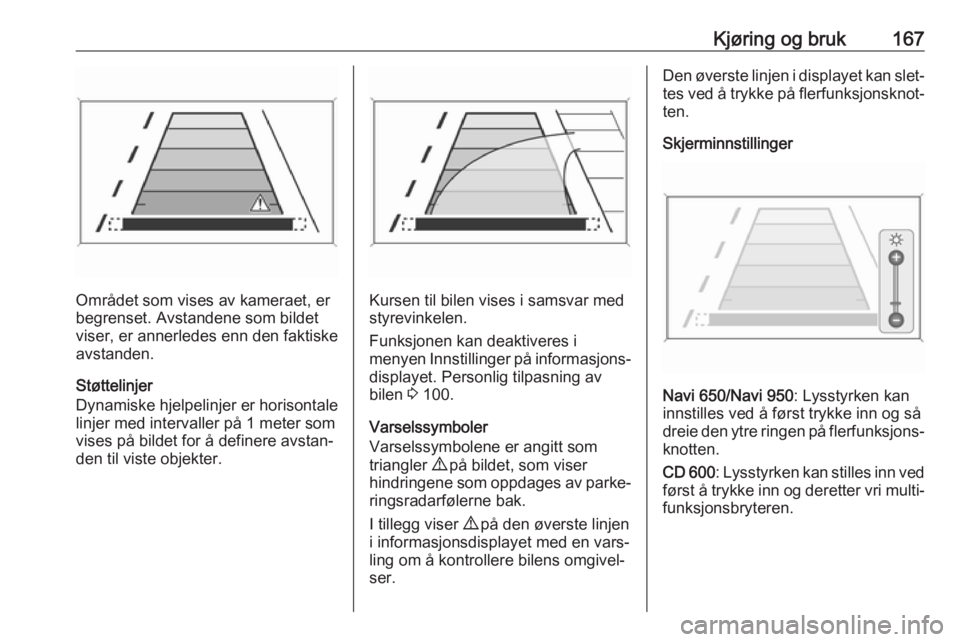

Kjøring og bruk167
Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på 1 meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Funksjonen kan deaktiveres i
menyen Innstillinger på informasjons‐ displayet. Personlig tilpasning av
bilen 3 100.
Varselssymboler
Varselssymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐
ringsradarfølerne bak.
I tillegg viser 9 på den øverste linjen
i informasjonsdisplayet med en vars‐
ling om å kontrollere bilens omgivel‐
ser.
Den øverste linjen i displayet kan slet‐ tes ved å trykke på flerfunksjonsknot‐ ten.
Skjerminnstillinger
Navi 650/Navi 950 : Lysstyrken kan
innstilles ved å først trykke inn og så
dreie den ytre ringen på flerfunksjons‐
knotten.
CD 600 : Lysstyrken kan stilles inn ved
først å trykke inn og deretter vri multi‐
funksjonsbryteren.

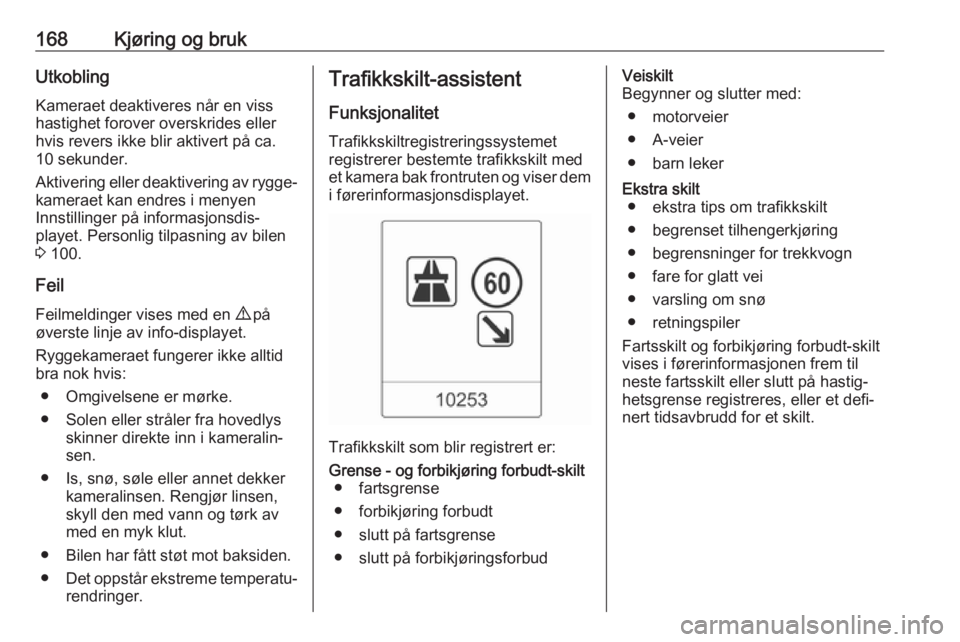

168Kjøring og brukUtkoblingKameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av rygge‐
kameraet kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 100.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐sen.
● Is, snø, søle eller annet dekker kameralinsen. Rengjør linsen,
skyll den med vann og tørk av
med en myk klut.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemet
registrerer bestemte trafikkskilt med et kamera bak frontruten og viser dem
i førerinformasjonsdisplayet.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt
● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● begrenset tilhengerkjøring
● begrensninger for trekkvogn
● fare for glatt vei
● varsling om snø
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt
vises i førerinformasjonen frem til
neste fartsskilt eller slutt på hastig‐
hetsgrense registreres, eller et defi‐
nert tidsavbrudd for et skilt.
