OPEL CASCADA 2017.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2017.5, Model line: CASCADA, Model: OPEL CASCADA 2017.5Pages: 257, PDF Size: 7.6 MB
Page 21 of 257

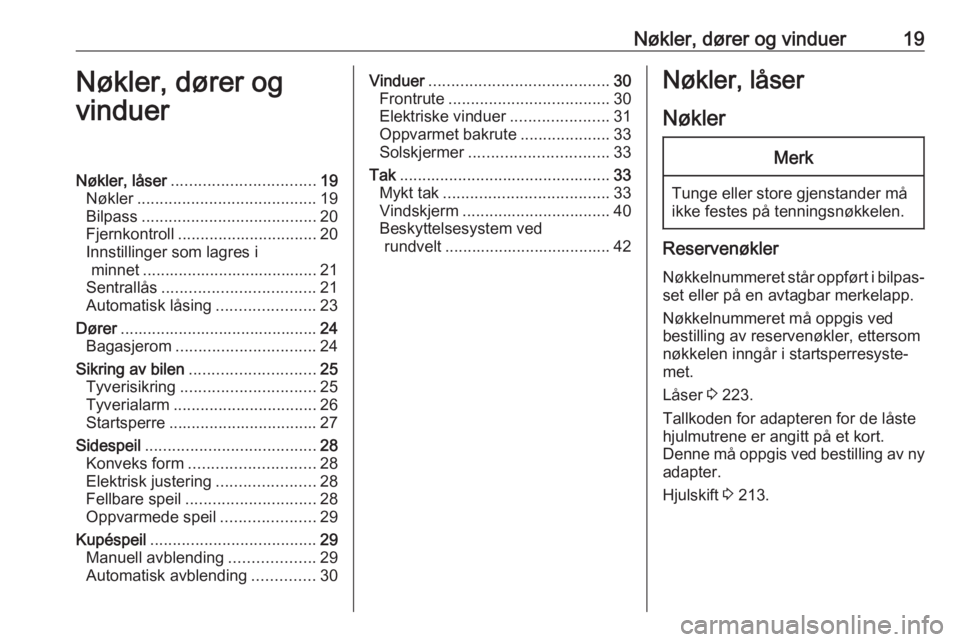

Nøkler, dører og vinduer19Nøkler, dører og
vinduerNøkler, låser ................................ 19
Nøkler ........................................ 19
Bilpass ....................................... 20
Fjernkontroll ............................... 20
Innstillinger som lagres i minnet ....................................... 21
Sentrallås .................................. 21
Automatisk låsing ......................23
Dører ............................................ 24
Bagasjerom ............................... 24
Sikring av bilen ............................ 25
Tyverisikring .............................. 25
Tyverialarm ................................ 26
Startsperre ................................. 27
Sidespeil ...................................... 28
Konveks form ............................ 28
Elektrisk justering ......................28
Fellbare speil ............................. 28
Oppvarmede speil .....................29
Kupéspeil ..................................... 29
Manuell avblending ...................29
Automatisk avblending ..............30Vinduer........................................ 30
Frontrute .................................... 30
Elektriske vinduer ......................31
Oppvarmet bakrute ....................33
Solskjermer ............................... 33
Tak ............................................... 33
Mykt tak ..................................... 33
Vindskjerm ................................. 40
Beskyttelsesystem ved rundvelt ..................................... 42Nøkler, låser
NøklerMerk
Tunge eller store gjenstander må
ikke festes på tenningsnøkkelen.
Reservenøkler
Nøkkelnummeret står oppført i bilpas‐
set eller på en avtagbar merkelapp.
Nøkkelnummeret må oppgis ved
bestilling av reservenøkler, ettersom
nøkkelen inngår i startsperresyste‐ met.
Låser 3 223.
Tallkoden for adapteren for de låste
hjulmutrene er angitt på et kort.
Denne må oppgis ved bestilling av ny
adapter.
Hjulskift 3 213.
Page 22 of 257

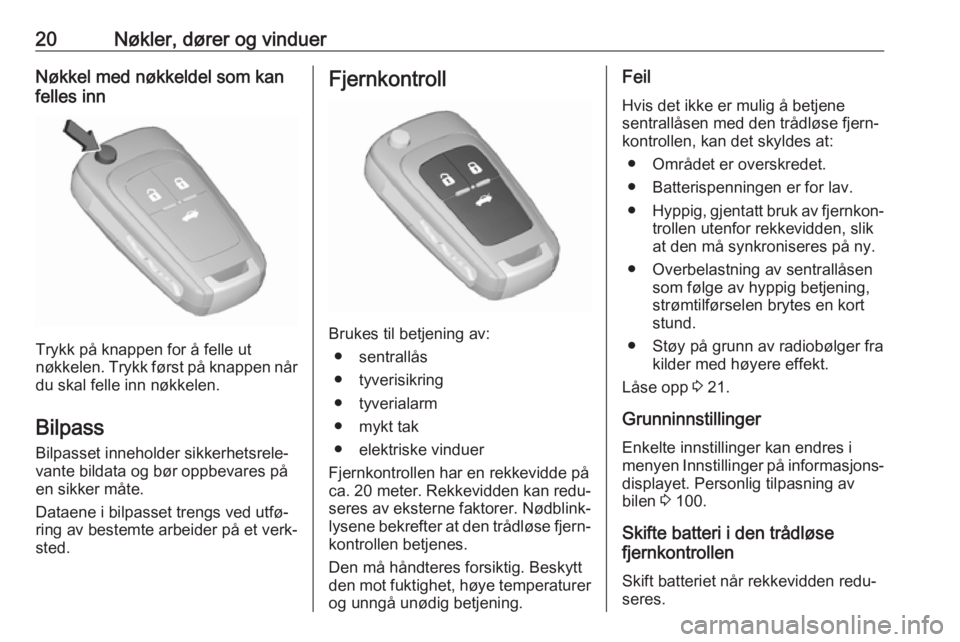

20Nøkler, dører og vinduerNøkkel med nøkkeldel som kan
felles inn
Trykk på knappen for å felle ut
nøkkelen. Trykk først på knappen når du skal felle inn nøkkelen.
Bilpass Bilpasset inneholder sikkerhetsrele‐
vante bildata og bør oppbevares på
en sikker måte.
Dataene i bilpasset trengs ved utfø‐
ring av bestemte arbeider på et verk‐
sted.
Fjernkontroll
Brukes til betjening av:
● sentrallås
● tyverisikring
● tyverialarm
● mykt tak
● elektriske vinduer
Fjernkontrollen har en rekkevidde på ca. 20 meter . Rekkevidden kan redu‐
seres av eksterne faktorer. Nødblink‐
lysene bekrefter at den trådløse fjern‐
kontrollen betjenes.
Den må håndteres forsiktig. Beskytt
den mot fuktighet, høye temperaturer og unngå unødig betjening.
Feil
Hvis det ikke er mulig å betjene
sentrallåsen med den trådløse fjern‐
kontrollen, kan det skyldes at:
● Området er overskredet.
● Batterispenningen er for lav.
● Hyppig, gjentatt bruk av fjernkon‐
trollen utenfor rekkevidden, slik
at den må synkroniseres på ny.
● Overbelastning av sentrallåsen som følge av hyppig betjening,
strømtilførselen brytes en kort
stund.
● Støy på grunn av radiobølger fra kilder med høyere effekt.
Låse opp 3 21.
Grunninnstillinger Enkelte innstillinger kan endres i
menyen Innstillinger på informasjons‐
displayet. Personlig tilpasning av
bilen 3 100.
Skifte batteri i den trådløse fjernkontrollen
Skift batteriet når rekkevidden redu‐
seres.
Page 23 of 257
Nøkler, dører og vinduer21
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Nøkkel med nøkkeldel som kan felles inn
Vipp ut nøkkeldelen og åpne enheten
på siden. Skift batteriet (batteritype
CR 2032), merk deg plasseringen.
Lukk enheten og synkroniser.
Synkronisere den trådløse
fjernkontrollen
Lås opp førerdøren med nøkkelen i
låsen etter at du har skiftet batteri.
Fjernkontrollen er synkronisert når
tenningen er slått på.
Innstillinger som lagres iminnet
Når nøkkelen tas ut av tenningsbry‐
teren, husker nøkkelen automatisk
disse innstillingene:
● lys
● forhåndsinnstillinger for infotain‐ mentsystem
● sentrallås
● Sportsmodusinnstillinger
● komfortinnstillinger
De lagrede innstillingene brukes automatisk neste gang den aktuelle
nøkkelen settes i tenningsbryteren og dreies til posisjonen 1 3 132.
Grafisk informasjonsdisplayDet er et vilkår at Personinnstilling for
fører er aktivert i personlige innstil‐
linger. Dette må stilles inn for hver
nøkkel som brukes.
Fargeinformasjonsdisplay
Personlig tilpasning er permanent
aktivert.
Personlig tilpasning av bilen 3 100.
Sentrallås
Låser opp og låser dører, bagasjerom
og tanklokkdeksel.
Når man trekker i et innvendig
dørhåndtak, låses den aktuelle døren opp. Trekk en gang til i håndtaket for
å åpne døren.
Les dette
Hvis det oppstår en ulykke som
medfører at kollisjonsputer eller
beltestrammere utløses, låses bilen
automatisk opp.
Les dette
Kort tid etter at dørene er låst opp
med fjernkontrollen, låses de auto‐
matisk igjen hvis ingen dør åpnes.
Page 24 of 257

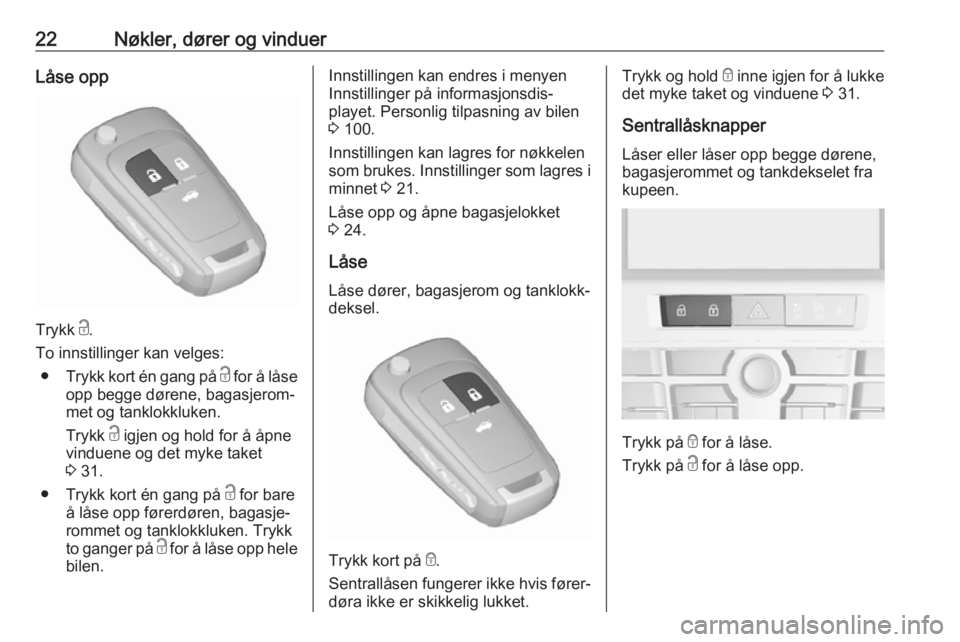

22Nøkler, dører og vinduerLåse opp
Trykk c.
To innstillinger kan velges: ● Trykk kort én gang på c for å låse
opp begge dørene, bagasjerom‐
met og tanklokkluken.
Trykk c igjen og hold for å åpne
vinduene og det myke taket
3 31.
● Trykk kort én gang på c for bare
å låse opp førerdøren, bagasje‐
rommet og tanklokkluken. Trykk
to ganger på c for å låse opp hele
bilen.
Innstillingen kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 100.
Innstillingen kan lagres for nøkkelen
som brukes. Innstillinger som lagres i minnet 3 21.
Låse opp og åpne bagasjelokket
3 24.
Låse
Låse dører, bagasjerom og tanklokk‐
deksel.
Trykk kort på e.
Sentrallåsen fungerer ikke hvis fører‐ døra ikke er skikkelig lukket.
Trykk og hold e inne igjen for å lukke
det myke taket og vinduene 3 31.
Sentrallåsknapper Låser eller låser opp begge dørene,
bagasjerommet og tankdekselet fra
kupeen.
Trykk på e for å låse.
Trykk på c for å låse opp.
Page 25 of 257

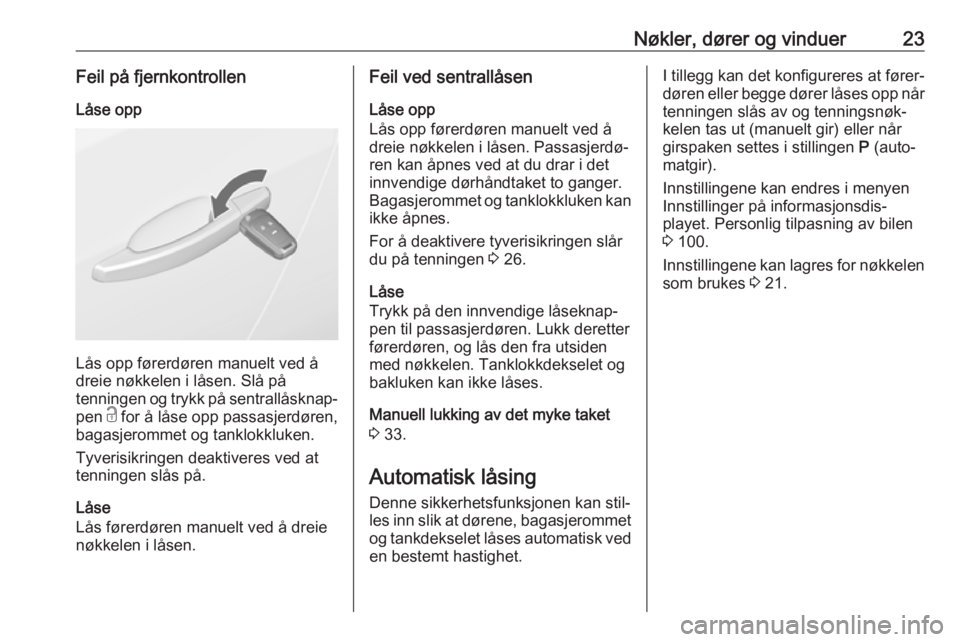

Nøkler, dører og vinduer23Feil på fjernkontrollenLåse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. Slå på
tenningen og trykk på sentrallåsknap‐
pen c for å låse opp passasjerdøren,
bagasjerommet og tanklokkluken.
Tyverisikringen deaktiveres ved at
tenningen slås på.
Låse
Lås førerdøren manuelt ved å dreie
nøkkelen i låsen.
Feil ved sentrallåsen
Låse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. Passasjerdø‐
ren kan åpnes ved at du drar i det
innvendige dørhåndtaket to ganger.
Bagasjerommet og tanklokkluken kan
ikke åpnes.
For å deaktivere tyverisikringen slår
du på tenningen 3 26.
Låse
Trykk på den innvendige låseknap‐
pen til passasjerdøren. Lukk deretter
førerdøren, og lås den fra utsiden
med nøkkelen. Tanklokkdekselet og
bakluken kan ikke låses.
Manuell lukking av det myke taket
3 33.
Automatisk låsing
Denne sikkerhetsfunksjonen kan stil‐
les inn slik at dørene, bagasjerommet og tankdekselet låses automatisk ved en bestemt hastighet.I tillegg kan det konfigureres at fører‐
døren eller begge dører låses opp når
tenningen slås av og tenningsnøk‐
kelen tas ut (manuelt gir) eller når girspaken settes i stillingen P (auto‐
matgir).
Innstillingene kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 100.
Innstillingene kan lagres for nøkkelen
som brukes 3 21.
Page 26 of 257

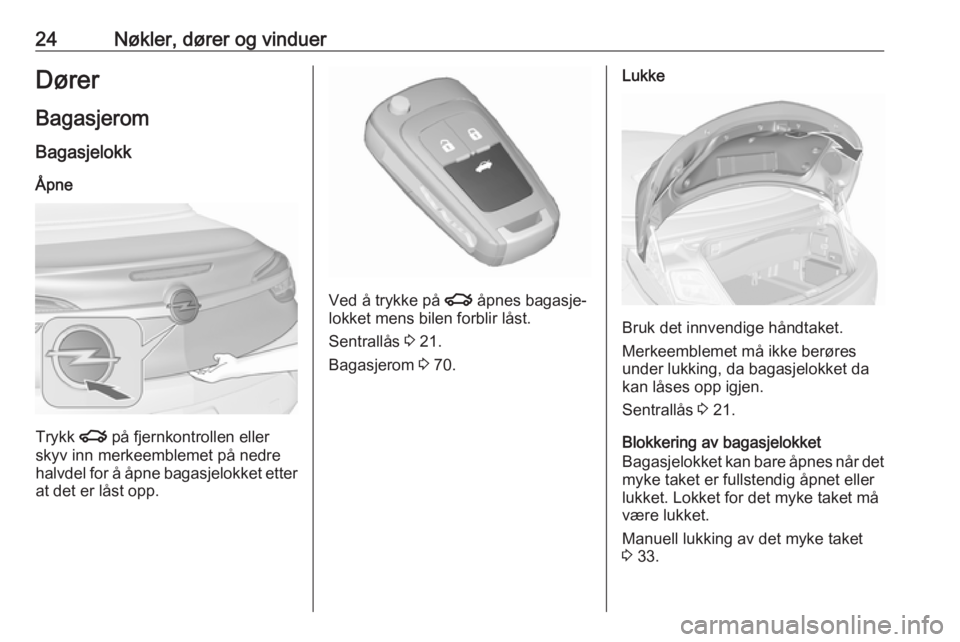

24Nøkler, dører og vinduerDører
Bagasjerom
Bagasjelokk
Åpne
Trykk x på fjernkontrollen eller
skyv inn merkeemblemet på nedre
halvdel for å åpne bagasjelokket etter
at det er låst opp.
Ved å trykke på x åpnes bagasje‐
lokket mens bilen forblir låst.
Sentrallås 3 21.
Bagasjerom 3 70.
Lukke
Bruk det innvendige håndtaket.
Merkeemblemet må ikke berøres
under lukking, da bagasjelokket da
kan låses opp igjen.
Sentrallås 3 21.
Blokkering av bagasjelokket
Bagasjelokket kan bare åpnes når det
myke taket er fullstendig åpnet eller
lukket. Lokket for det myke taket må
være lukket.
Manuell lukking av det myke taket
3 33.
Page 27 of 257

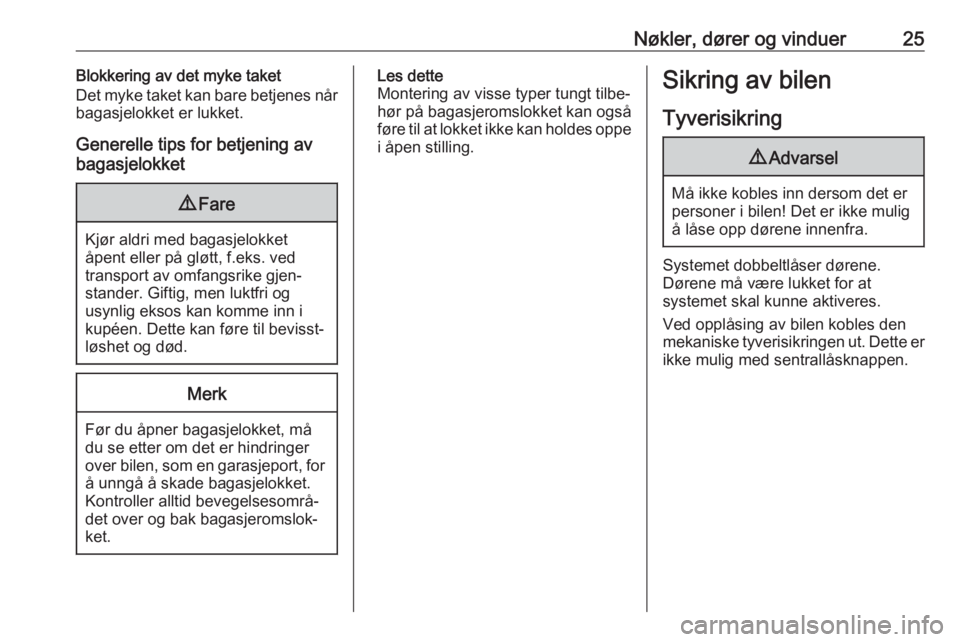

Nøkler, dører og vinduer25Blokkering av det myke taket
Det myke taket kan bare betjenes når
bagasjelokket er lukket.
Generelle tips for betjening av
bagasjelokket9 Fare
Kjør aldri med bagasjelokket
åpent eller på gløtt, f.eks. ved
transport av omfangsrike gjen‐
stander. Giftig, men luktfri og
usynlig eksos kan komme inn i
kupéen. Dette kan føre til bevisst‐
løshet og død.
Merk
Før du åpner bagasjelokket, må
du se etter om det er hindringer
over bilen, som en garasjeport, for å unngå å skade bagasjelokket.
Kontroller alltid bevegelsesområ‐
det over og bak bagasjeromslok‐
ket.
Les dette
Montering av visse typer tungt tilbe‐
hør på bagasjeromslokket kan også
føre til at lokket ikke kan holdes oppe
i åpen stilling.Sikring av bilen
Tyverisikring9 Advarsel
Må ikke kobles inn dersom det er
personer i bilen! Det er ikke mulig å låse opp dørene innenfra.
Systemet dobbeltlåser dørene.
Dørene må være lukket for at
systemet skal kunne aktiveres.
Ved opplåsing av bilen kobles den
mekaniske tyverisikringen ut. Dette er
ikke mulig med sentrallåsknappen.
Page 28 of 257
26Nøkler, dører og vinduerInnkobling
Trykk på e på fjernkontrollen kortvarig
to ganger i løpet av 15 sekunder.
Langt trykk vil aktivere lukking av det
myke taket.
Tyverialarm
Tyverialarmen er kombinert med
tyverisikringen.
Og overvåker: ● dører, bagasjelokk, panser
● kupéen medregnet bagasjerom‐ met
● bilens helning, f.eks. ved løfting
● tenning
Koble inn
● Selvaktiveres 30 sekunder etter låsing av bilen ved å trykke e en
gang.
● Direkte ved å trykke e kort to
ganger i løpet av fem sekunder.
Langt trykk vil aktivere lukking av
det myke taket.
Les dette
Endringer inne i bilen, som for
eksempel bruk av setetrekk, samt
åpne vinduer kan virke inn på funk‐
sjonen til kupéovervåkingen.
Innkobling uten overvåking av
kupeen og bilens helningSlå av overvåkingen av kupéen og
hellingen på bilen når f.eks. dyr skal
være igjen i bilen, ettersom ultralyd‐
signaler med høyt volum eller beve‐ gelser kan utløse alarmen. Slå også
av overvåkingen ombord på ferger
eller tog.
1. Lukk bagasjelokket, panseret, vinduene og det myke taket.
2. Trykk på o. Lysdioden i knap‐
pen o lyser i maksimalt
10 minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Overvåking av kupéen er deaktivert
når det myke taket er åpent for å
hindre falske alarmer. LED-lampen i
knappen o lyser ikke.
Hvis bare vinduene er åpne, har over‐
våkingen av kupéen begrenset funk‐
sjon og LED-lampen i knappen o
lyser.
Statusmelding vises i førerinforma‐
sjonen (DIC).
Page 29 of 257

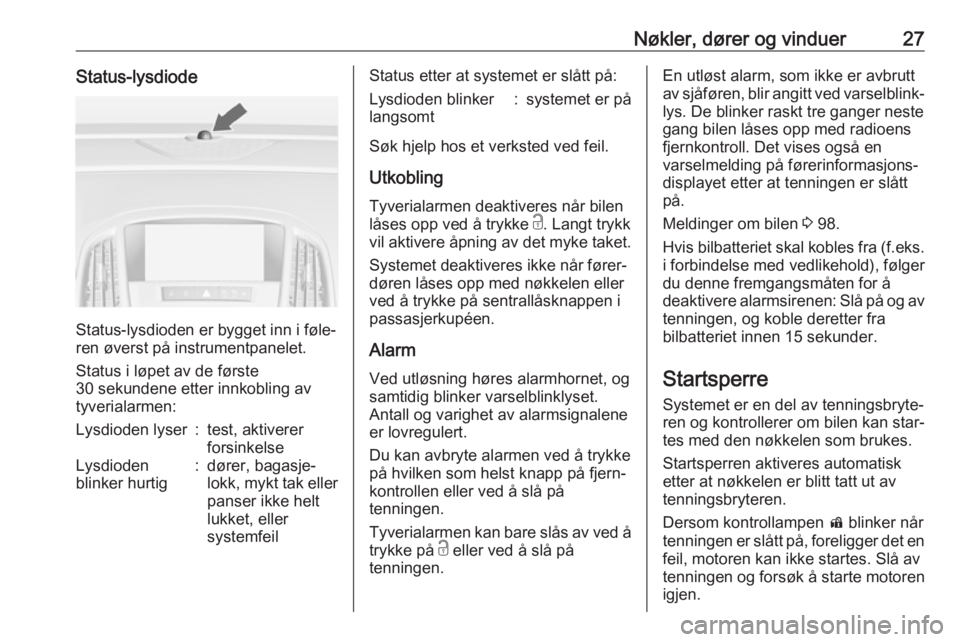

Nøkler, dører og vinduer27Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer
forsinkelseLysdioden
blinker hurtig:dører, bagasje‐
lokk, mykt tak eller
panser ikke helt
lukket, eller
systemfeilStatus etter at systemet er slått på:Lysdioden blinker
langsomt:systemet er på
Søk hjelp hos et verksted ved feil.
Utkobling Tyverialarmen deaktiveres når bilen
låses opp ved å trykke c. Langt trykk
vil aktivere åpning av det myke taket.
Systemet deaktiveres ikke når fører‐
døren låses opp med nøkkelen eller
ved å trykke på sentrallåsknappen i
passasjerkupéen.
AlarmVed utløsning høres alarmhornet, ogsamtidig blinker varselblinklyset.
Antall og varighet av alarmsignalene
er lovregulert.
Du kan avbryte alarmen ved å trykke
på hvilken som helst knapp på fjern‐ kontrollen eller ved å slå på
tenningen.
Tyverialarmen kan bare slås av ved å
trykke på c eller ved å slå på
tenningen.
En utløst alarm, som ikke er avbrutt
av sjåføren, blir angitt ved varselblink‐ lys. De blinker raskt tre ganger neste
gang bilen låses opp med radioens
fjernkontroll. Det vises også en
varselmelding på førerinformasjons‐
displayet etter at tenningen er slått
på.
Meldinger om bilen 3 98.
Hvis bilbatteriet skal kobles fra (f.eks. i forbindelse med vedlikehold), følger
du denne fremgangsmåten for å deaktivere alarmsirenen: Slå på og av
tenningen, og koble deretter fra
bilbatteriet innen 15 sekunder.
Startsperre
Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk
etter at nøkkelen er blitt tatt ut av
tenningsbryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Page 30 of 257

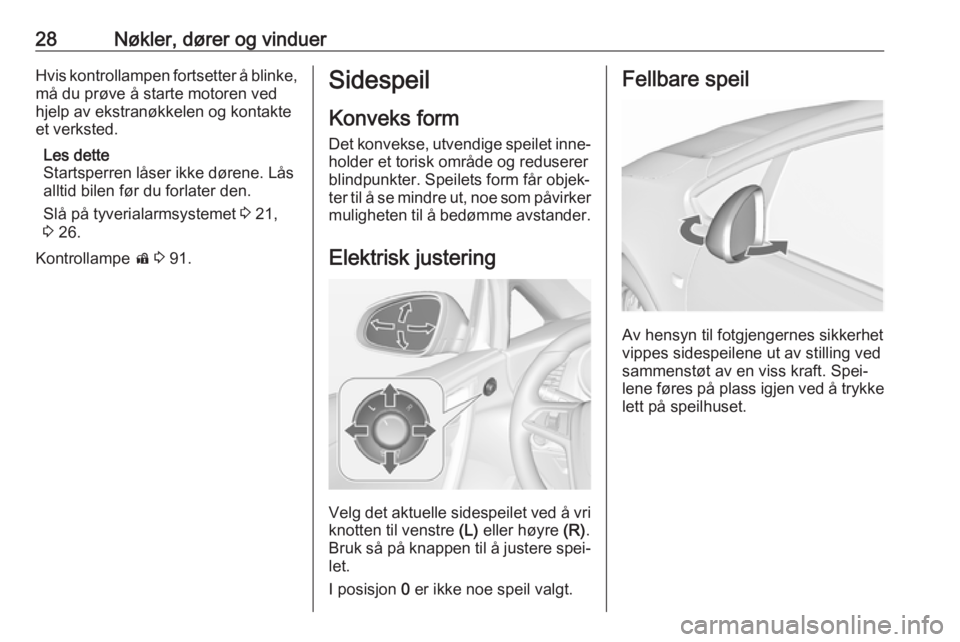

28Nøkler, dører og vinduerHvis kontrollampen fortsetter å blinke,må du prøve å starte motoren ved
hjelp av ekstranøkkelen og kontakte
et verksted.
Les dette
Startsperren låser ikke dørene. Lås
alltid bilen før du forlater den.
Slå på tyverialarmsystemet 3 21,
3 26.
Kontrollampe d 3 91.Sidespeil
Konveks form Det konvekse, utvendige speilet inne‐
holder et torisk område og reduserer
blindpunkter. Speilets form får objek‐
ter til å se mindre ut, noe som påvirker muligheten til å bedømme avstander.
Elektrisk justering
Velg det aktuelle sidespeilet ved å vri
knotten til venstre (L) eller høyre (R).
Bruk så på knappen til å justere spei‐ let.
I posisjon 0 er ikke noe speil valgt.
Fellbare speil
Av hensyn til fotgjengernes sikkerhet
vippes sidespeilene ut av stilling ved
sammenstøt av en viss kraft. Spei‐
lene føres på plass igjen ved å trykke
lett på speilhuset.
